圆柱形管材专用夹持工装结构设计

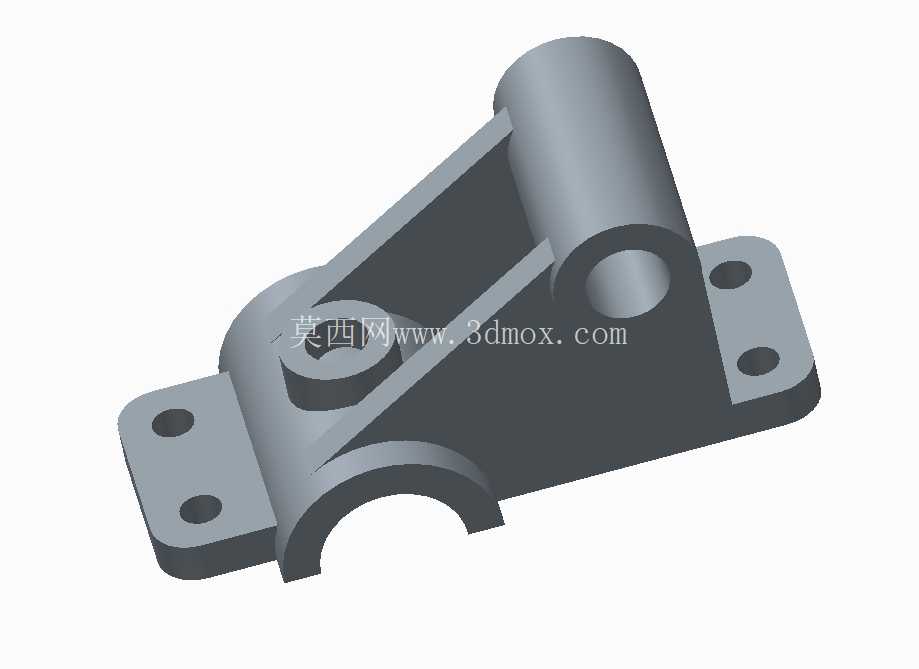

　　在管材加工、管路装配、流体输送系统搭建的现场作业场景里，圆柱形管材的可靠夹持一直是影响作业精度与效率的核心环节，这款夹持装置正是针对圆形截面管材的装夹需求开发的专用结构，可适配金属圆管、硬质工程塑料圆管等多种材质的圆柱形工件装夹使用。从结构布局来看，装置采用双侧翼式安装底座设计，底座上预留的四个沉头安装孔可直接通过螺栓固定在作业台面、设备机架或者流水线工位支架上，安装孔的孔位间距经过适配性设计，既可以匹配标准规格的工业铝型材安装槽位，也能适配普通钢板焊接机架的预装孔位，安装时不需要额外做复杂的孔位改制，降低现场安装的适配成本。

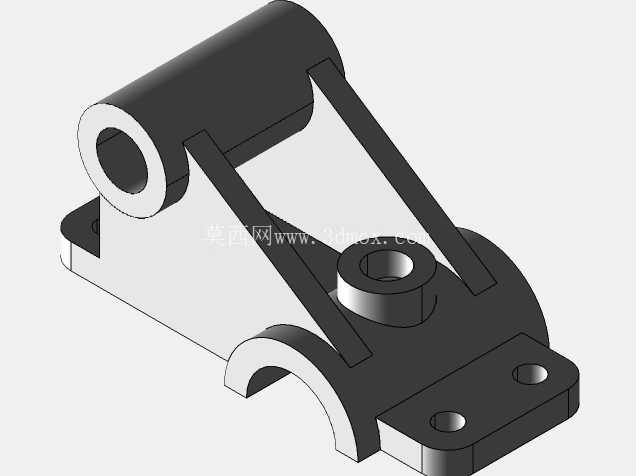

　　底座上方的主体支撑结构采用三角加强筋布局，连接上部的铰接座与下部的半圆夹持卡口，三角筋的厚度根据夹持受力的弯矩分布做了差异化设计，在靠近夹持卡口的受力集中区域适当增加筋板厚度，在受力较小的上部区域适当缩减壁厚，在保证整体结构刚性的前提下尽可能降低整体重量，减少材料消耗。上部的筒状铰接座用于穿装锁紧驱动轴，可配套手动锁紧手柄、气动压杆或者液压驱动杆实现夹持力的施加，铰接座的内孔精度按照间隙配合公差设计，保证驱动轴转动过程中无卡滞，同时不会因为间隙过大导致夹持对位偏差。

　　下部的半圆卡口是直接与管材外壁接触的夹持部位，卡口的圆弧半径按照常用管材的外径公差带设计，卡口边缘做了小倒角处理，避免装夹过程中尖锐边缘刮伤管材外壁的防腐层或者加工面，当需要适配不同外径的管材时，只需要更换对应圆弧规格的卡口镶件即可，不需要更换整个夹持主体，提升装置的通用适配性。在实际应用中，这类夹持装置可用于管材切割工位的工件固定，保证切割过程中管材不会出现转动或者轴向窜动，提升切口的平面度与尺寸精度；也可用于管材焊接工位的对位装夹，配合另一组同规格夹持装置实现两段管材的同轴度对齐，减少焊接错边量；还可用于管路装配工位的管材固定，方便操作人员在管材上安装接头、法兰、阀门等配套附件，不需要人工手扶管材，降低作业劳动强度。

　　设计过程中重点考量了夹持受力的传递路径，锁紧力通过上部铰接轴传递到夹持卡口时，三角加强筋可将受力均匀分散到底座的四个安装点上，避免局部应力集中导致的结构变形，同时底座与安装面的贴合面经过平面度处理，保证安装后整体结构不会出现倾斜，保证夹持管材的轴线与作业基准面的平行度符合工艺要求。针对不同的作业场景需求，该结构还可做针对性的改制，比如在卡口内壁增加防滑橡胶垫用于夹持表面光滑的薄壁塑料管材，避免夹伤管壁同时增大夹持摩擦力；或者在卡口位置增加硬质合金镶块，用于夹持表面粗糙的热轧金属管材，提升卡口的耐磨性能，延长装置的使用寿命。整体结构没有复杂的异形曲面，所有加工面均为平面、圆弧面与规则孔位，采用普通的铣削、钻削工艺即可完成加工，加工成本低，后期维护更换易损件也十分便捷，适合在中小批量管材加工作业、现场管路施工等场景中推广使用。
