单轮皮带传动自行车行走机构设计

这套单轮皮带传动行走机构，主要面向轻量化代步载具、科教演示装置以及小型人力驱动设备的开发场景，可直接适配单人短途代步的独轮载具、物理教学中的机械传动演示台，也可作为特种小型巡检设备的人力行走单元使用，区别于传统链条传动的自行车结构，这套机构采用同步带作为动力传递介质，从根源上规避了链条传动易掉链、需定期润滑、运行噪音大的常见问题，在日常使用场景中几乎不需要做传动部位的油污清理，维护成本远低于常规链传动结构。

从功能特性来看，这套机构的动力输入轴与输出轮轴采用平行布置方案，两个带轮分别固定在脚踏转轴与轮组中心转轴上，张紧结构直接集成在轮组支撑臂上，不需要额外加装外置张紧轮，减少了传动路径上的活动零件数量，传动效率可以稳定保持在95%以上，同时皮带本身具备一定的弹性缓冲能力，在路面存在小幅颠簸的时候，可以吸收一部分来自轮组的振动，避免刚性传动带来的零件冲击损伤，延长整体结构的使用寿命。轮圈采用大直径薄壁环形结构，支撑臂采用双侧对称的板式结构连接输入轴与轮轴，整体受力均匀，不会出现单侧支撑带来的轴承受力偏载问题。

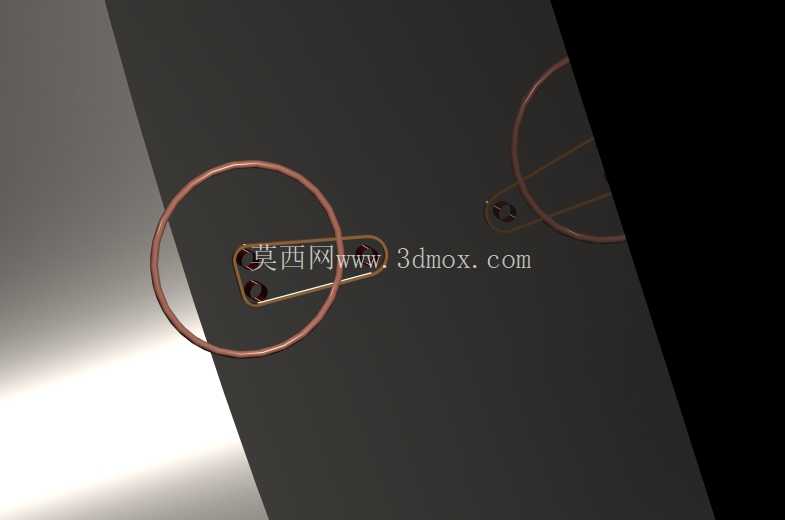

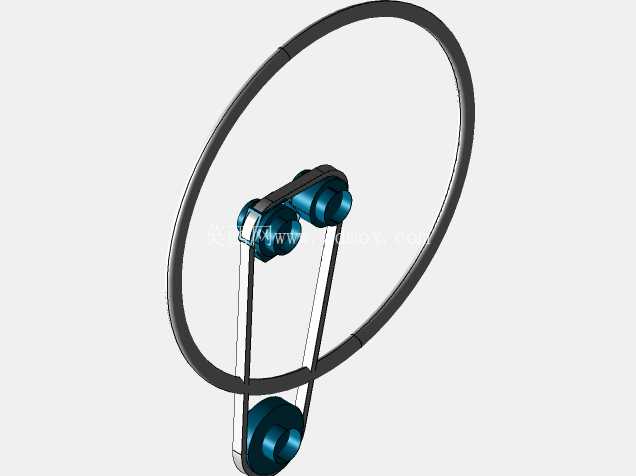

设计过程中优先考虑了安装边界的适配性，整套机构的横向宽度控制在120mm以内，轮圈外径为660mm，输入轴中心距离轮轴中心的垂直距离为380mm，脚踏转动的最大回转半径为170mm，在正常踩踏过程中，脚踏部件不会与轮圈、支撑臂发生运动干涉，安装时只需要固定输入轴两端的安装座，就可以完成整套机构的定位，不需要额外做复杂的对位调整，适配常规的代步车车架安装孔位，不需要对原有车架做大规模改造就可以完成替换安装。支撑臂上预留了制动部件的安装位，可以直接适配常规的钳形制动器，不需要额外设计制动安装支架，减少后续改装的工作量。

在结构细节处理上，带轮采用了与皮带齿形完全匹配的齿槽设计，传动过程中不会出现打滑问题，即使在大扭矩踩踏输入的情况下，也能保证动力传递的稳定性，轮圈的内侧预留了轮胎安装槽，可以直接适配常规的充气橡胶轮胎，不需要定制专用轮圈，降低了后期的配件更换成本。转轴部位全部采用标准深沟球轴承支撑，转动阻力小，密封结构可以阻挡日常使用中的灰尘、泥水进入轴承内部，保证长时间户外使用的可靠性。整套机构没有外露的突出尖锐零件，所有连接部位都做了圆角过渡处理，使用过程中不会出现衣物卷入传动结构的安全隐患，适合面向民用代步场景的产品开发使用，也可以作为机械原理教学的具象化演示模型，帮助学习者直观理解带传动的运动特性、轮轴的受力分布以及人力驱动机构的设计逻辑。
