自行车传动系统异形凸轮限位结构件

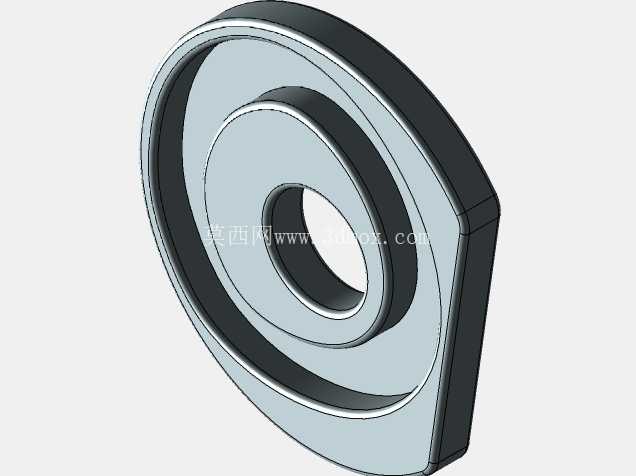

日常做通勤车、运动自行车传动系统结构优化时，这类异形盘状限位构件是很容易被忽略但直接影响换挡平顺性的小部件，很多入门车型换挡卡滞、链条跳齿的问题，追根溯源往往是这类限位构件的轮廓精度不足、安装同轴度偏差导致的。从结构上看，这个零件整体采用带单侧平直切边的盘式构型，中心设置贯通安装孔，用于和花鼓轴或者换挡凸轮轴配合装配，外轮廓的渐变形曲面是整个零件的核心功能面——不同于规则圆形的垫片或者挡圈，它的曲面曲率是按照链条张紧行程、拨链器摆动角度做的匹配设计，当拨链器带动链条在不同飞轮片之间切换时，这个曲面会始终和张紧臂的滚轮保持贴合，给张紧机构提供稳定的行程限位，避免张紧臂摆动超量导致的链条脱轨、掉链问题。

做这个零件的三维建模时，首先要锁定的是中心安装孔的尺寸公差，因为它是整个零件的装配基准，孔和轴的配合间隙要控制在合理范围，间隙过大会导致零件转动时出现径向窜动，直接影响外轮廓曲面和滚轮的贴合精度，间隙过小则会增加装配难度，甚至在低温环境下因为材料热胀冷缩出现卡滞，无法随张紧机构同步转动。外轮廓的曲面构建不能直接用样条线随意勾勒，要先根据整车传动系统的速比范围、张紧弹簧的拉力行程、拨链器的摆动角度做运动仿真，提取每个摆动角度下滚轮的运动轨迹点，再通过这些轨迹点拟合出连续顺滑的曲面，同时要在曲面边缘做0.5到1毫米的倒角处理，避免尖锐棱边和链条、滚轮接触时出现异常磨损，也能减少装配过程中划伤操作人员的风险。

零件的厚度设计要兼顾结构强度和安装空间，自行车后花鼓附近的安装空间非常紧凑，旁边就是飞轮组、车架后叉端，厚度过大就会和飞轮片或者车架发生干涉，厚度过小则零件的结构刚性不足，在张紧弹簧的长期压力作用下容易出现翘曲变形，导致限位失效。单侧的平直切边不是随意做的减重设计，它是装配定位的关键结构，安装时这个切边要和张紧臂上的定位凸台对齐，既可以防止零件在工作过程中出现周向转动，也能在装配时快速定位，不用反复调整角度找正位置，能有效提升整车装配线的作业效率。

从实际应用场景来看，这类零件不仅能用在普通民用通勤自行车的张紧机构上，在山地车、公路车的后拨链器限位结构里也有类似的设计，只是不同车型的张紧行程不同，对应的外轮廓曲面曲率、整体尺寸会有差异。做结构验证的时候，要重点模拟两个极端工况：一个是链条在最小飞轮片、最大牙盘片的状态，此时张紧臂的摆动角度最小，零件的曲面要能给张紧臂提供足够的支撑，避免张紧臂过度回弹打在车架上；另一个是链条在最大飞轮片、最小牙盘片的状态，此时张紧臂摆动角度最大，零件的曲面末端要能限制张紧臂的最大摆角，避免张紧弹簧被过度拉伸出现塑性变形，同时还要保证这个状态下链条不会和零件本身发生摩擦，避免额外的传动阻力和零件磨损。

零件的材料选择一般会用增强尼龙或者粉末冶金件，增强尼龙的自重更轻，有一定的自润滑性，和金属滚轮配合时不需要额外添加润滑脂就能长期顺畅工作，适合中端民用车型；粉末冶金件的刚性更好，耐磨性能更强，适合经常在复杂路况下骑行的山地车型，建模的时候要根据所选材料的成型工艺调整拔模角度，比如用注塑工艺生产尼龙件时，要在中心孔、外轮廓曲面设置合理的拔模斜度，方便脱模；用粉末冶金工艺压制金属件时，要注意壁厚的均匀性，避免压制过程中出现密度不均导致的烧结变形。另外在中心安装孔的位置，可以根据需求设计镶嵌金属衬套的结构，因为塑料件和金属轴长期摩擦容易出现磨损扩孔的问题，镶嵌铜质或者钢质衬套之后，能大幅提升零件的使用寿命，减少后期维护更换的频率。

很多新手建模的时候容易把这个零件当成普通的垫片来做，直接画个带孔的圆盘就完事，完全忽略外轮廓曲面的功能设计，最后做出来的零件装到车上就会出现换挡不顺、掉链的问题，本质上是没有理解这个零件在整个传动系统里的作用——它不是一个简单的遮挡或者垫片零件，是张紧机构行程控制的核心构件，每一段曲面的曲率、每一个尺寸的公差，都和整车的换挡手感、传动可靠性直接相关。做这类小零件的设计时，不能只盯着零件本身的尺寸，要把它放到整个传动系统的装配链路里去校核，检查和周边相邻零件的间隙，比如和飞轮片的最小间隙要控制在2毫米以上，避免链条摆动时夹在零件和飞轮之间；和车架后叉的间隙要预留至少3毫米，避免车架焊接公差导致的装配干涉；和张紧弹簧的间隙要保证弹簧在整个伸缩行程里都不会碰到零件，避免弹簧转动时和零件摩擦产生异响。
