简易螺旋进给式台虎钳结构设计

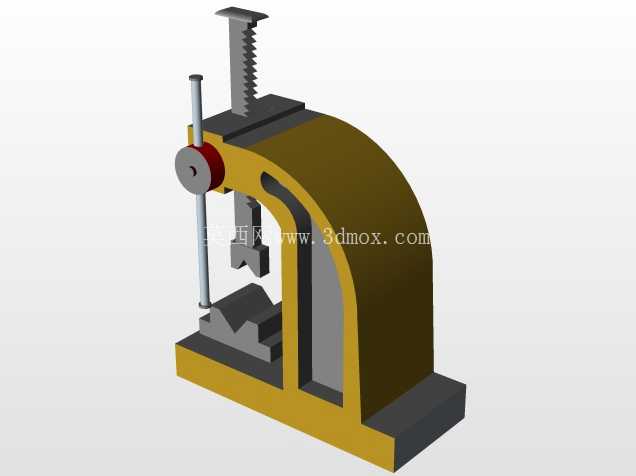

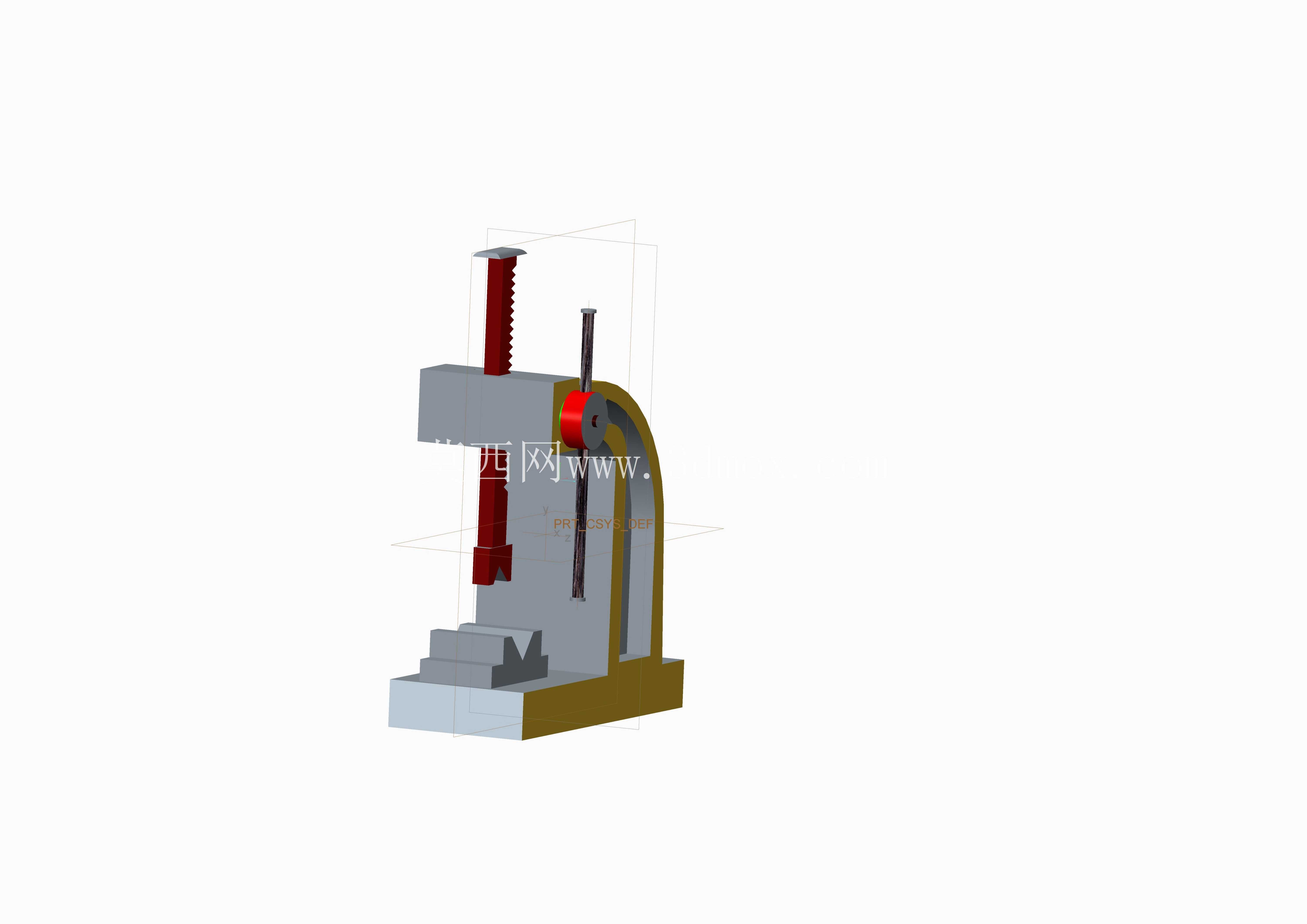

　　这款手动夹紧工装的结构设计完全围绕钳工工位、小型机加工工位的实际装夹需求展开，没有冗余的装饰性结构，所有部件的尺寸边界都适配常规工作台的安装空间，整体底座采用L型一体式支撑结构，底部预留的安装孔位可以直接通过T型螺栓固定在标准钳工台或者铣床、钻床的工作台上，不会因为夹紧时的反作用力出现位移。从功能实现逻辑来看，核心的夹紧力传递依靠竖直布置的梯形丝杆完成，丝杆顶端的转动手柄采用偏心穿装设计，不需要额外的快换结构，操作人员单手就可以转动手柄带动活动钳身上下移动，梯形螺纹的自锁特性可以保证夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外加装锁止机构，减少了故障点。

　　活动钳身与固定底座之间采用圆弧面配合导向，相比传统的平导轨结构，这种导向方式对加工精度的要求更低，装配时不需要反复配磨导轨面，日常使用过程中即使进入少量切屑也不会出现卡滞，维护难度更低。固定钳口的位置做了阶梯式的支撑面设计，既可以装夹规则的方形、圆形棒料，也可以支撑形状不规则的小型铸件毛坯，钳口部位没有做额外的齿纹设计，避免装夹软质金属工件时在表面留下压痕，适合有色金属零件的修配、钻孔作业时的装夹使用。

　　从设计思路上看，这款结构刻意简化了零件数量，整个装配体仅包含底座、丝杆、活动钳身、手柄、导向销几个核心零件，所有零件都可以通过普通的铣削、车削、钻削工艺完成加工，不需要专用的工装或者特殊加工设备，小型机修车间甚至可以自行测绘加工备件，不需要依赖外购标准件。安装边界方面，整体高度控制在普通操作人员坐姿操作的舒适区间，钳身最大开口尺寸适配常规小型零件的装夹需求，不会因为开口过大导致整体结构笨重，也不会因为开口过小限制适用场景，底座的安装孔间距匹配通用钳工台的T型槽间距，不需要对现有工作台做额外改造就可以直接安装使用。

　　在实际应用场景中，除了常规的钳工锉削、划线、钻孔作业，这款台虎钳也可以作为小型焊接工位的工件固定工装，丝杆部位预留的润滑空间可以定期加注润滑脂，降低螺纹磨损速度，延长使用寿命，导向销的布置位置避开了切屑容易堆积的区域，日常清理只需要刷去表面的切屑即可，不需要拆解维护。结构受力方面，L型底座的加强筋位置做了圆弧过渡，避免夹紧力过大时出现应力集中导致底座断裂，丝杆的直径选取经过受力校核，在施加常规手动拧紧力的情况下不会出现弯曲变形，活动钳身的导向长度足够，夹紧时不会出现偏摆，保证装夹的工件定位精度满足修配、钻孔等工序的要求。
