机加工夹持用台虎钳结构三维设计

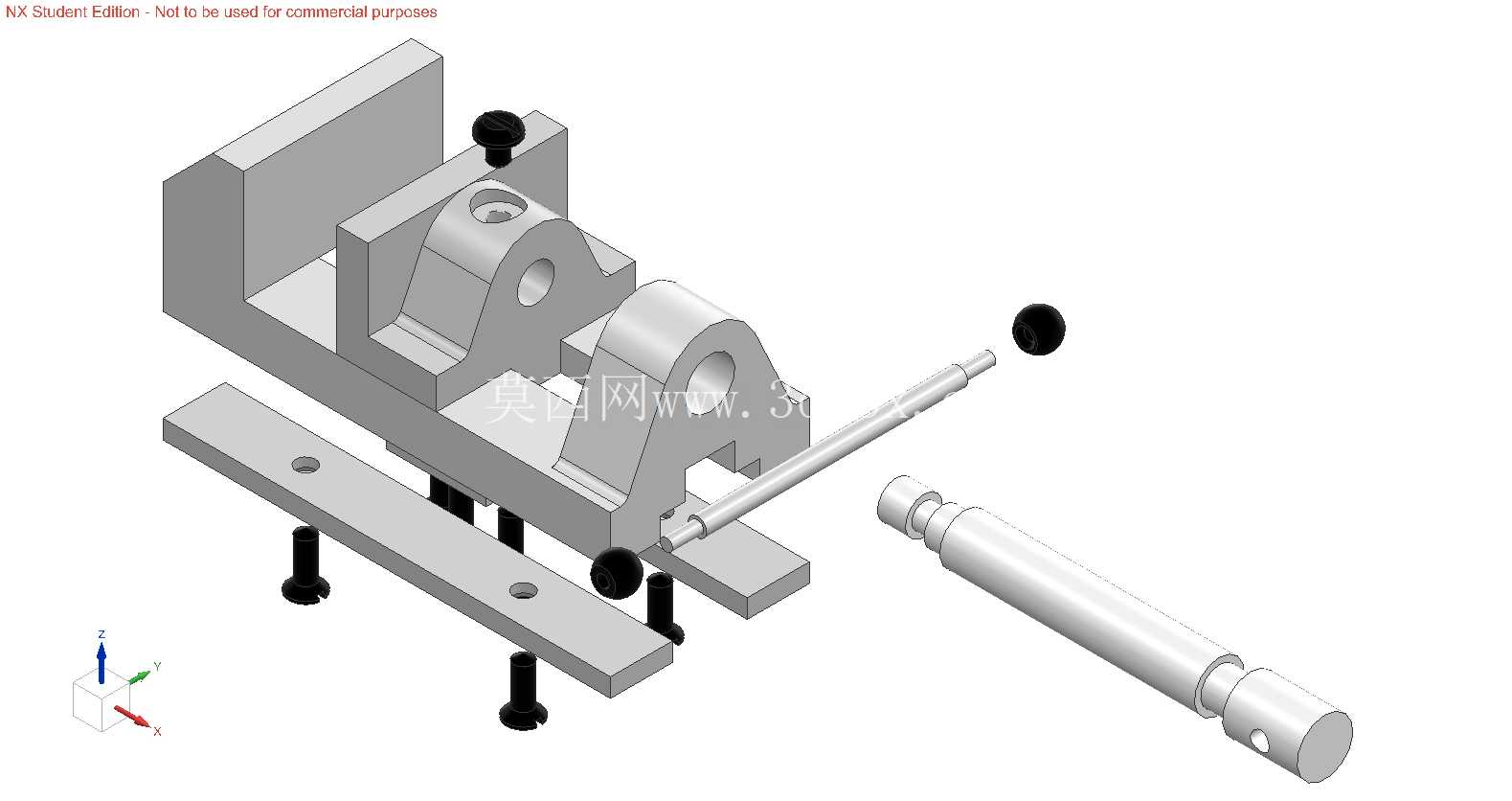

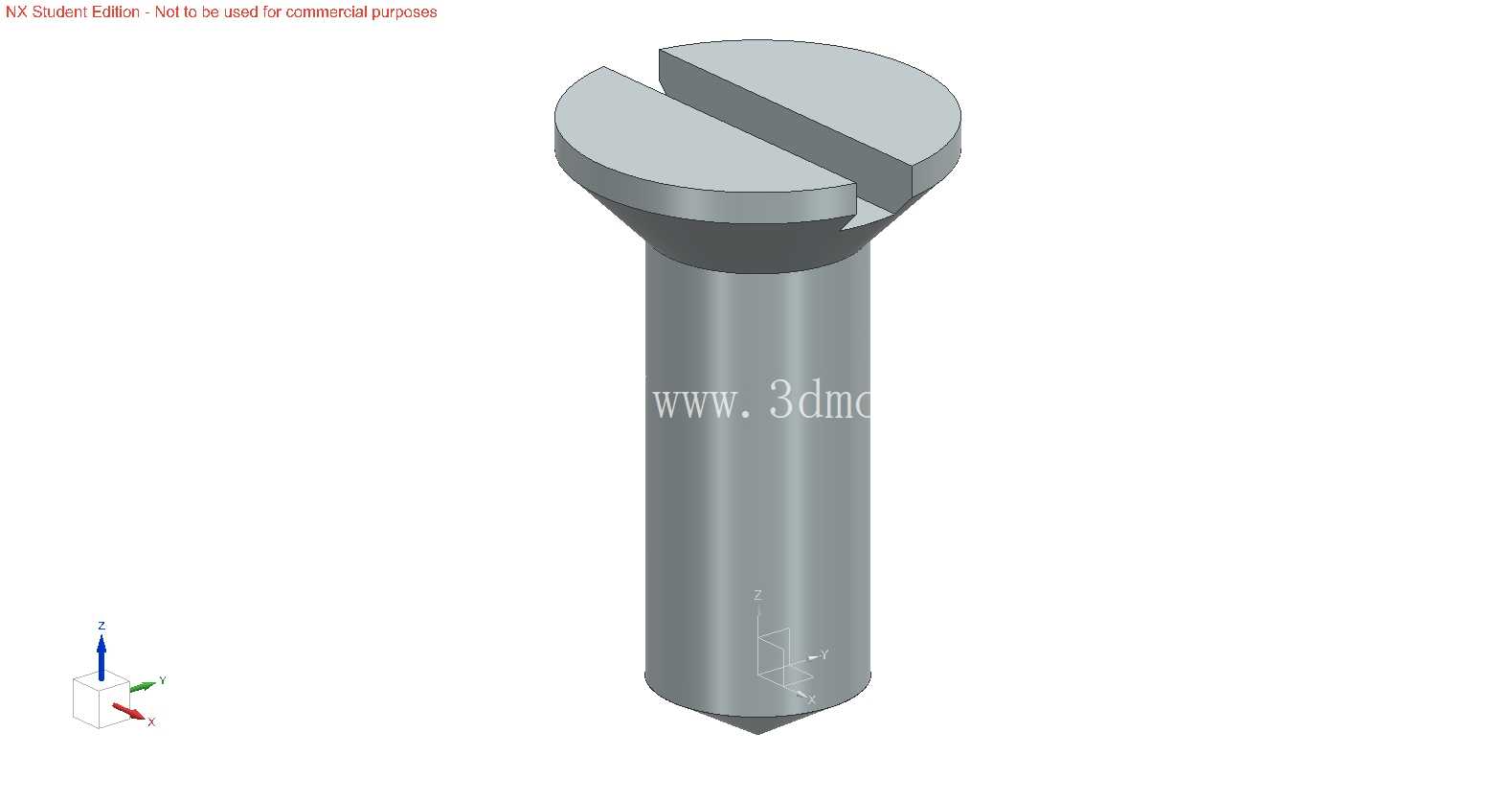

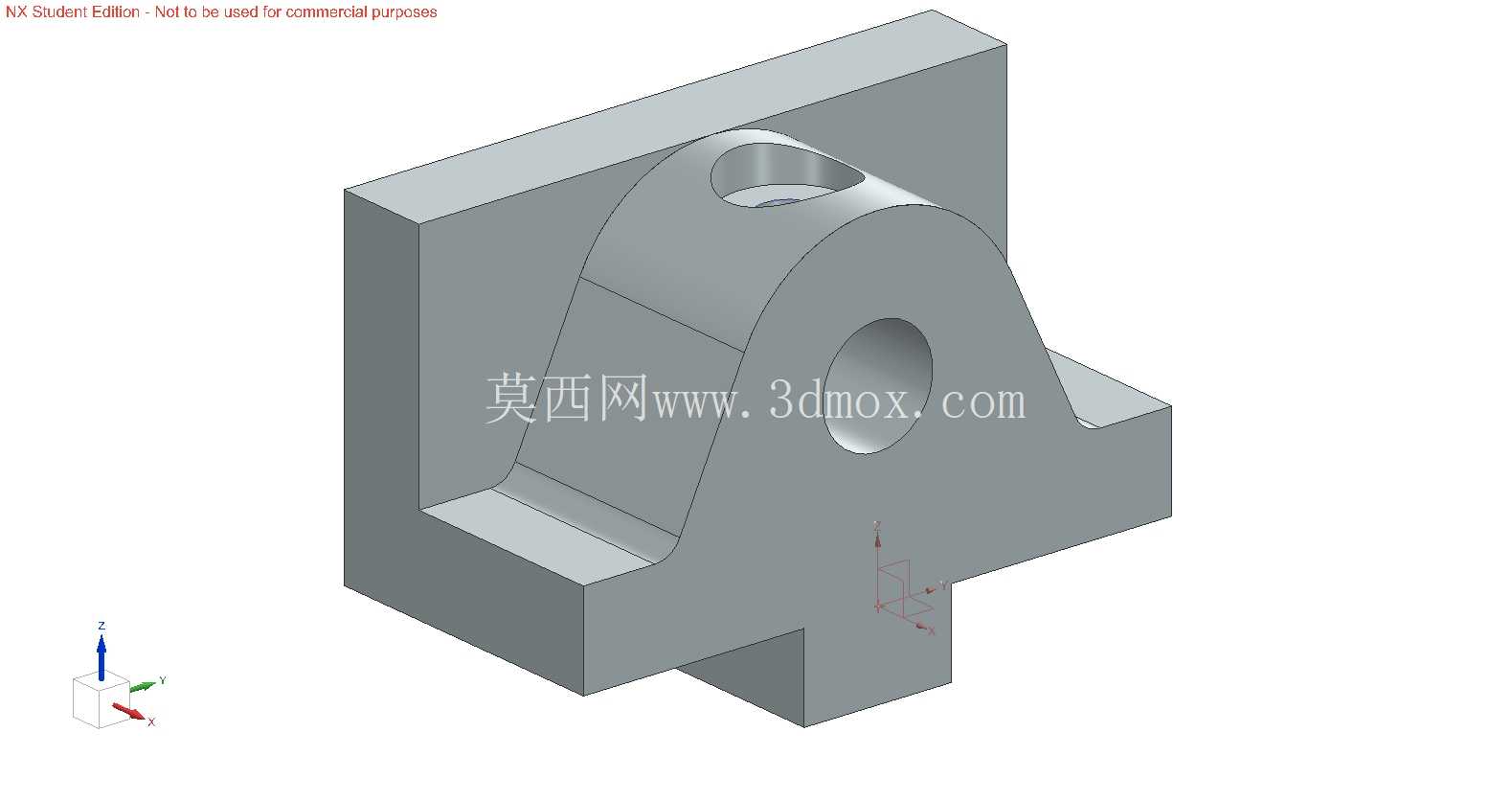

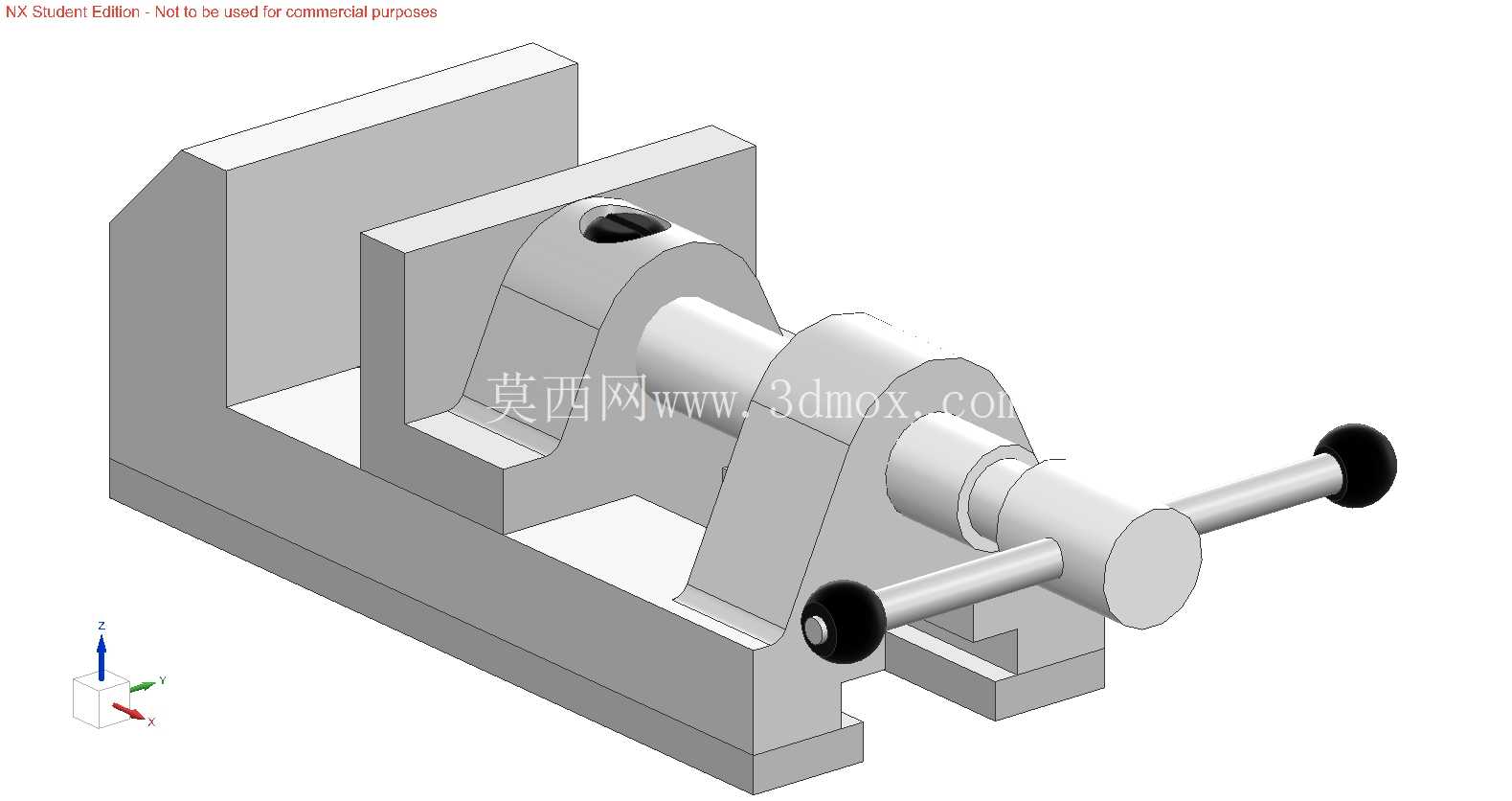

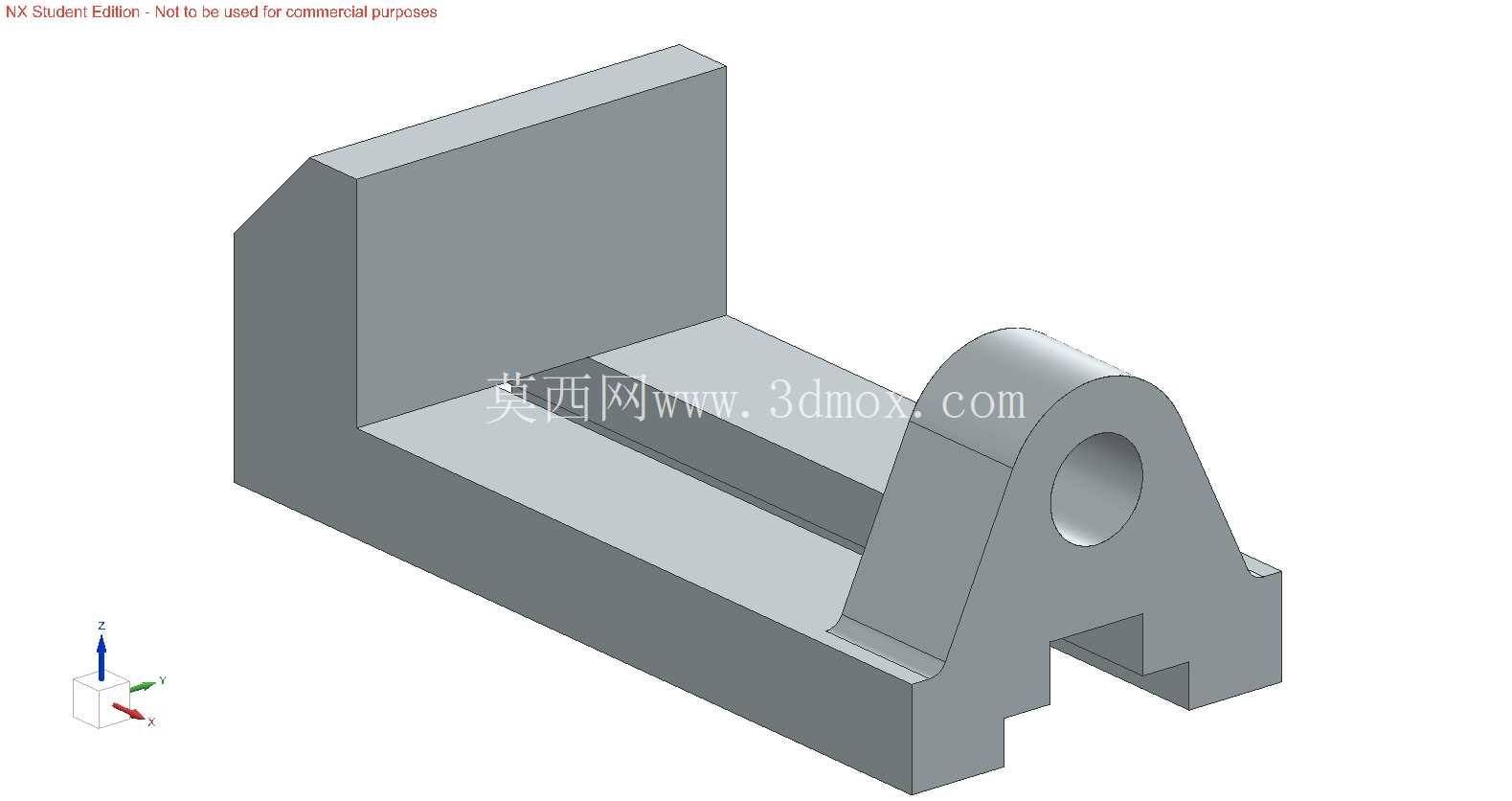

　　在常规机加工、钳工装配、小型零件修配场景中，台虎钳是工位上最基础也最高频使用的夹持类工装，这套台虎钳结构采用整体式固定钳身搭配滑动活动钳身的经典布局，没有多余的花哨结构，所有设计都围绕夹持稳定性、操作便捷性两个核心需求展开。从结构组成来看，固定钳身作为整个工装的承载基座，底部预留了标准的工作台安装位，可通过螺栓直接固定在钳工台、铣床工作台或者小型加工工位的台面上，安装边界完全适配常规工业工作台的T型槽间距，不需要额外制作过渡转接板就能完成装夹固定。

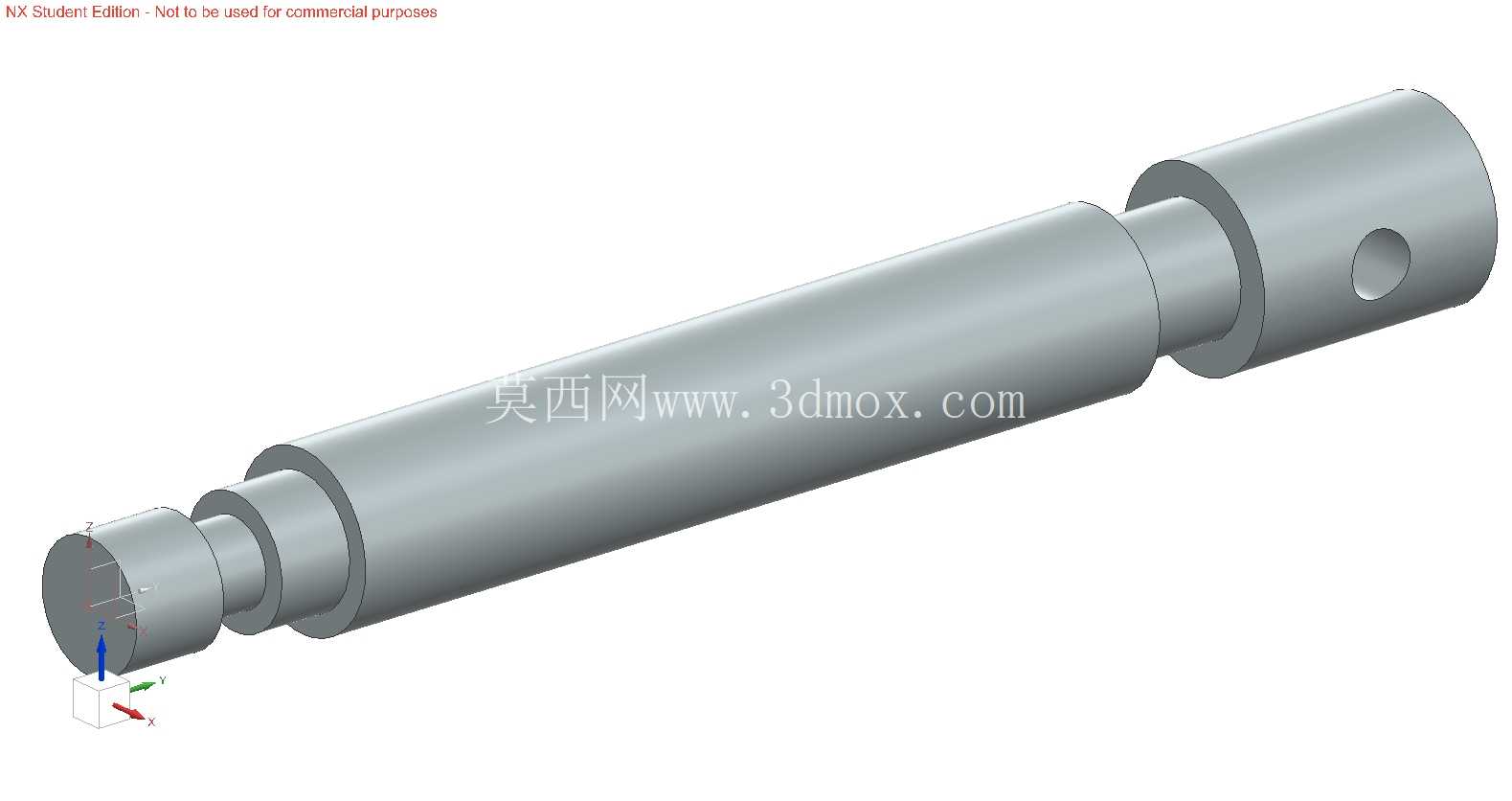

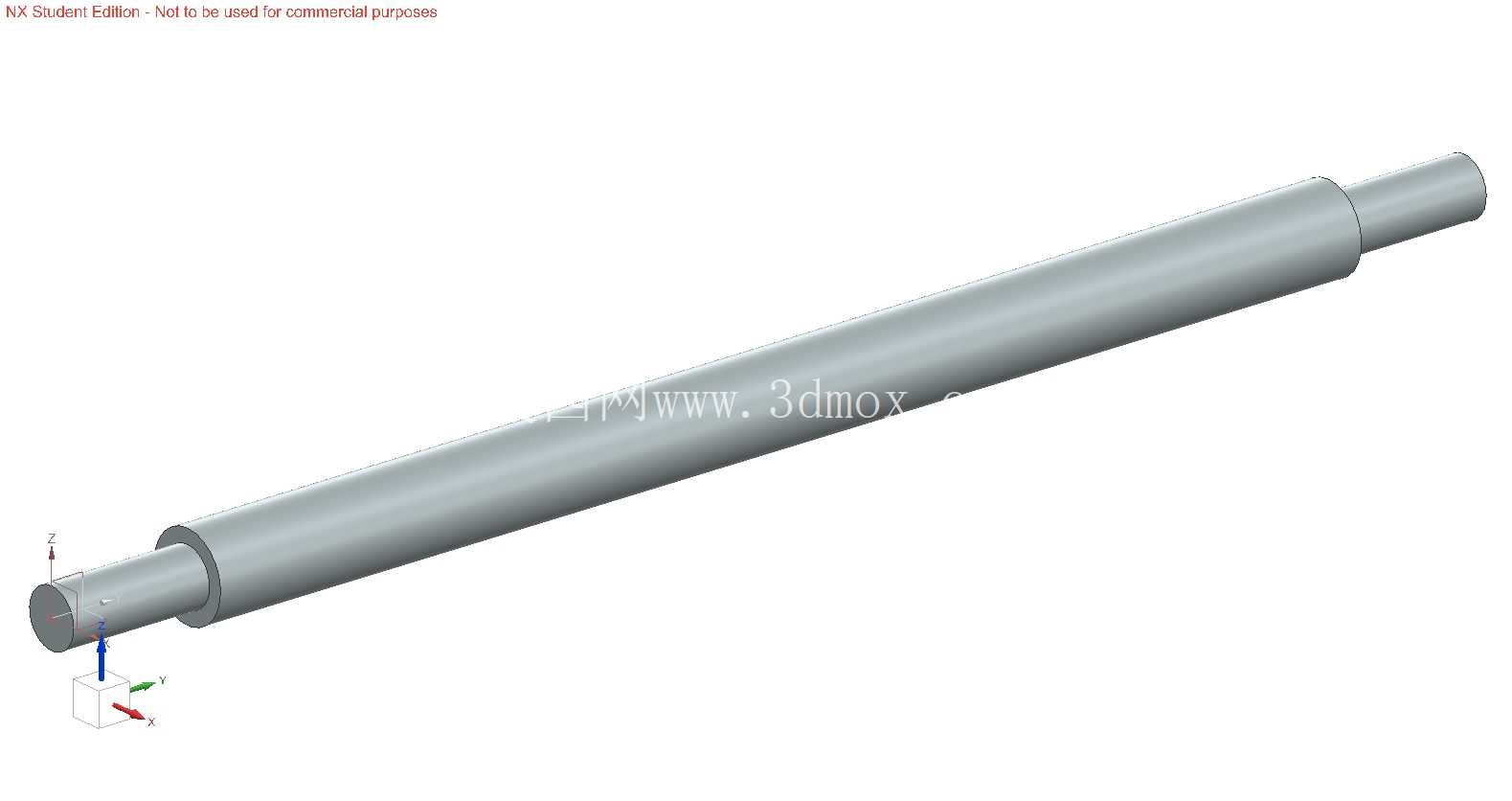

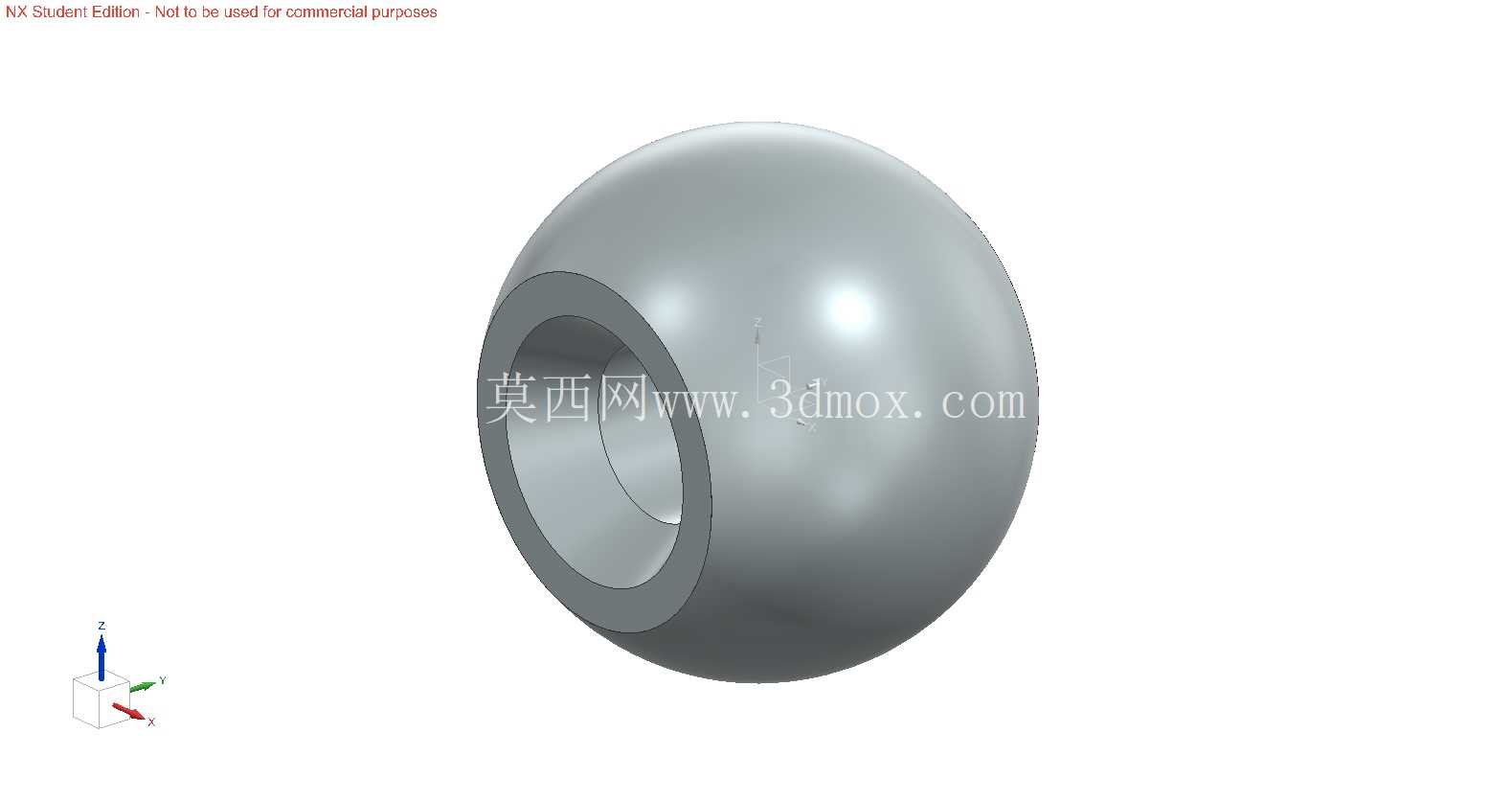

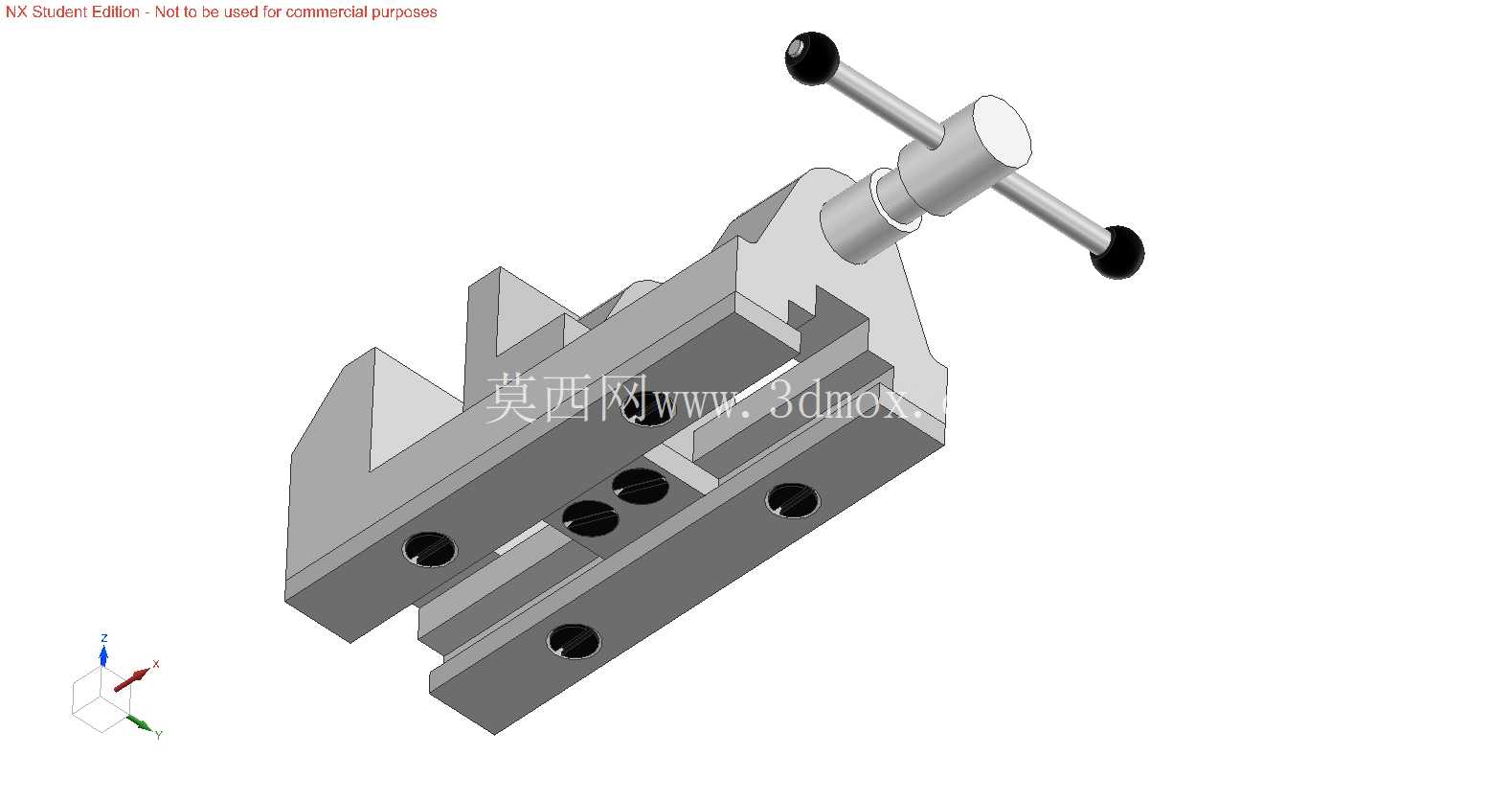

　　活动钳身通过导轨结构与固定钳身配合，滑动副采用了大接触面积的矩形导轨设计，相比燕尾导轨，这种结构的抗倾覆能力更强，在夹持不规则毛坯件、承受较大铣削或者锉削侧向力的时候，不会出现钳身上翘、夹持偏移的问题。传动部分采用了丝杠螺母传动结构，丝杠两端通过轴肩与固定钳身的支撑座配合，限制轴向窜动，转动操作手柄的时候，丝杠带动与活动钳身固连的螺母做直线运动，实现钳口的开合动作，操作手柄采用了两端带防滑球头的横杆设计，单手或者双手都能施加足够的夹紧力，不需要额外加力杆就能满足常规黑色金属、有色金属零件的夹持力需求，同时丝杠的导程经过匹配设计，钳口开合全程的转动圈数控制在合理范围，不需要反复空转就能快速调整到适配工件尺寸的开合度，日常换件装夹的效率更高。

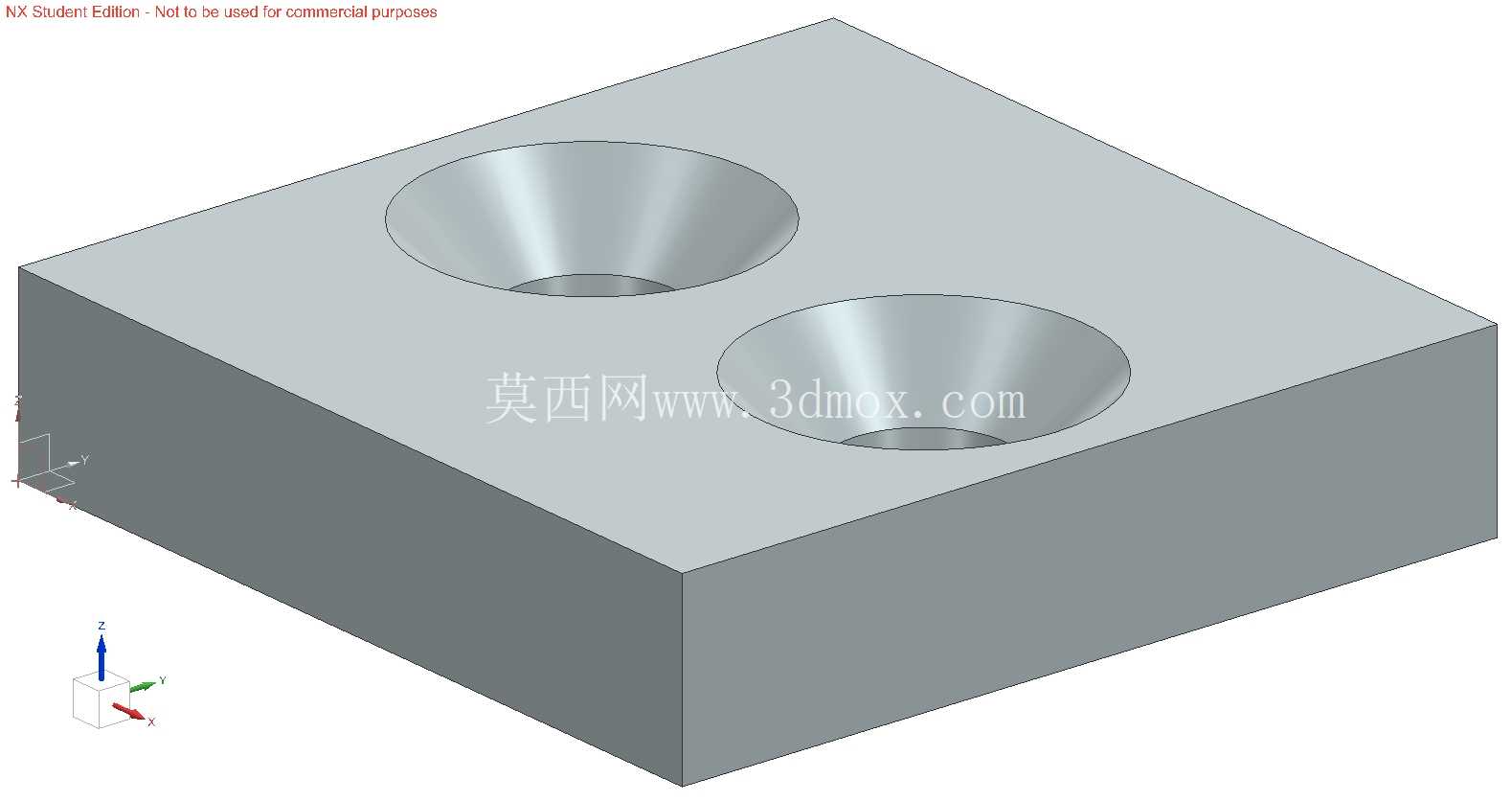

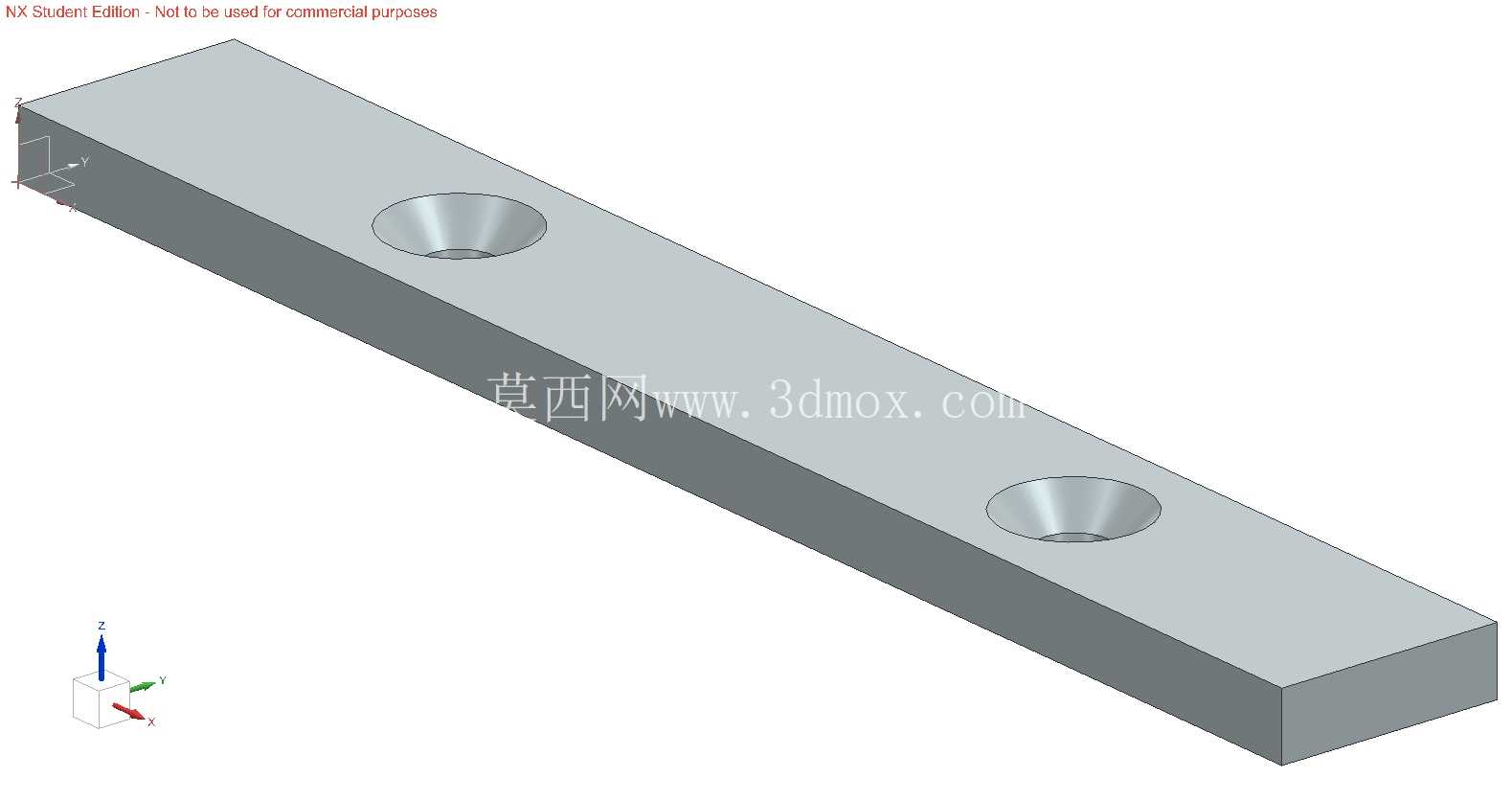

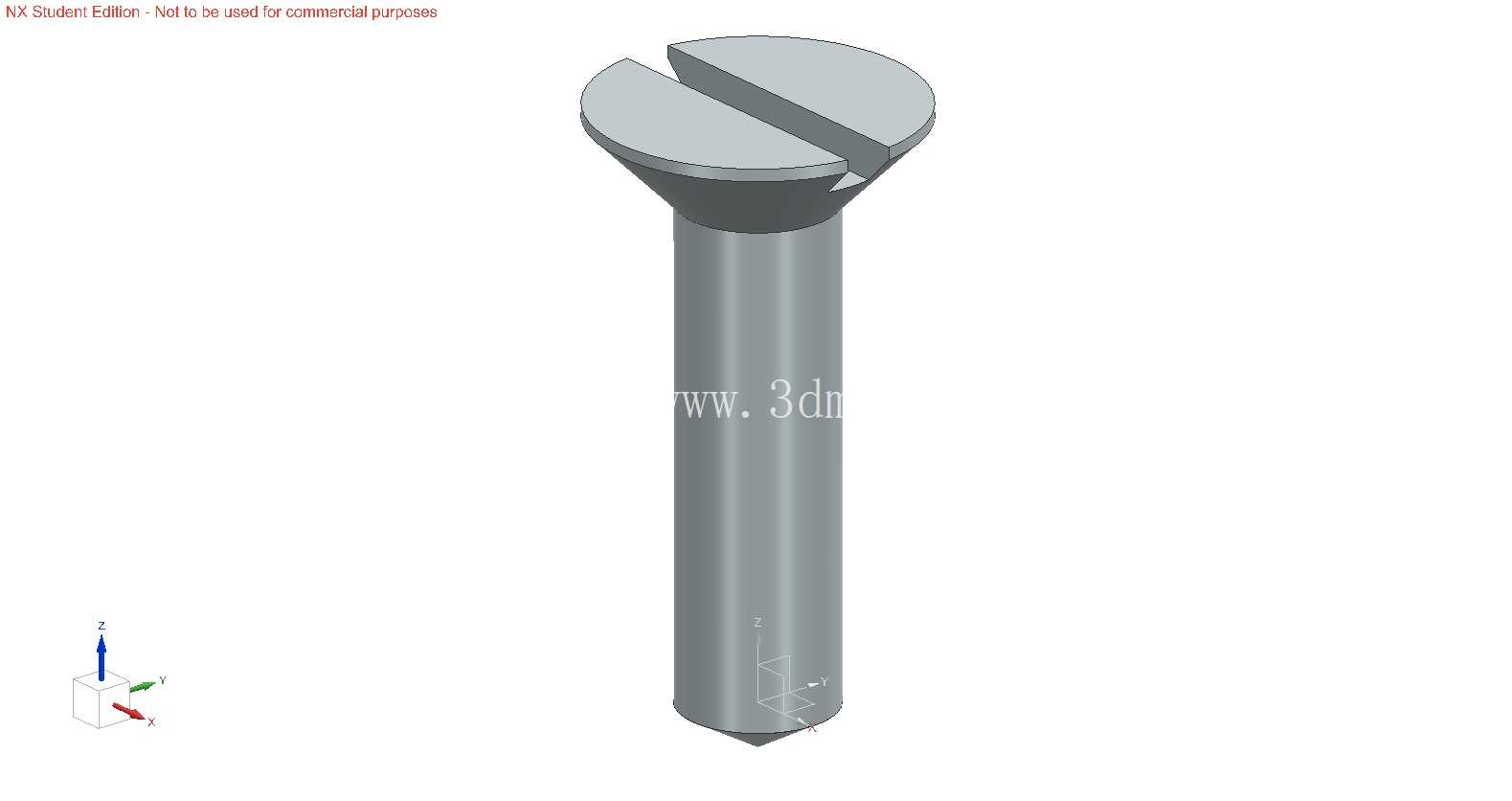

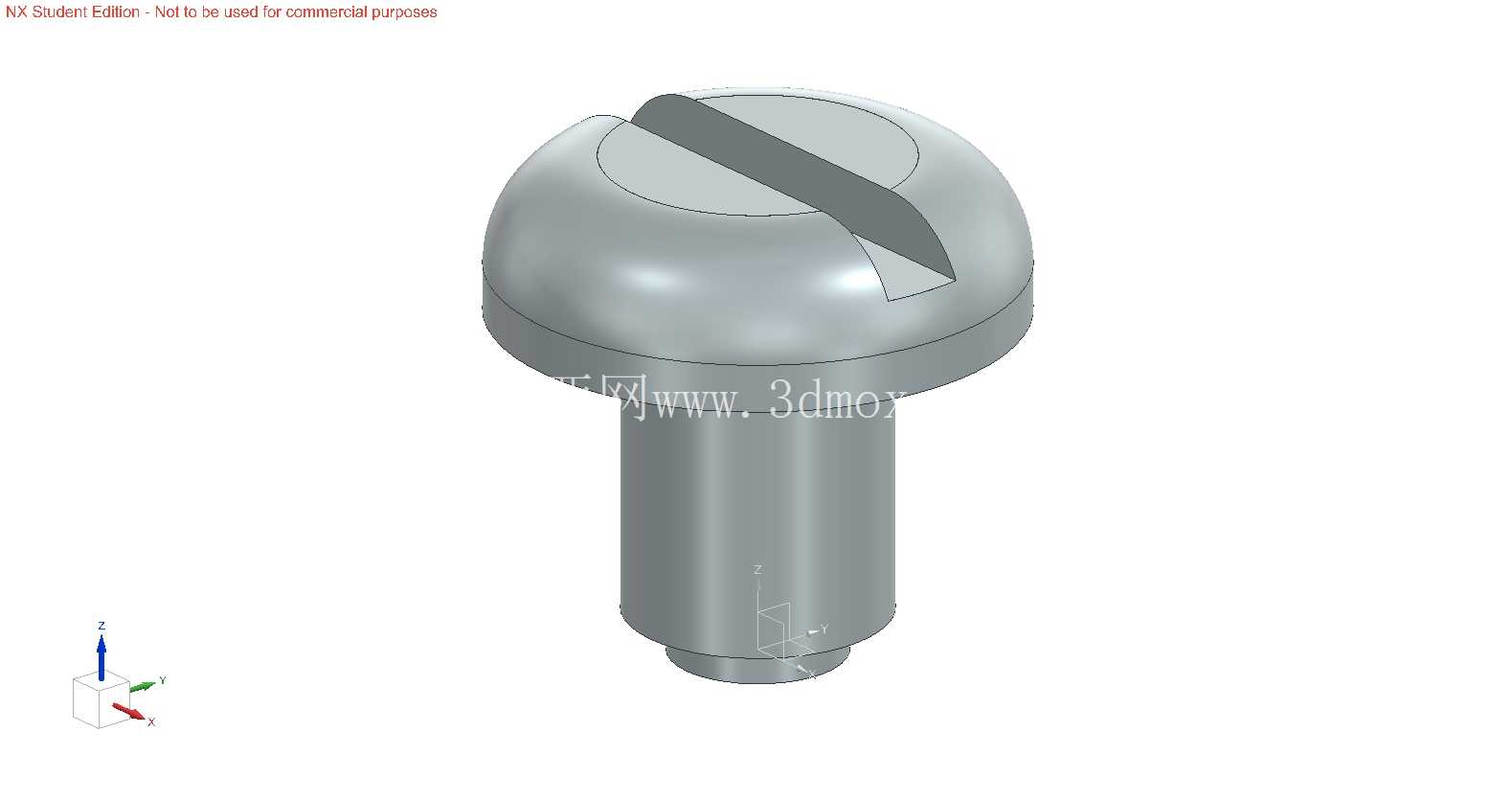

　　钳口部分预留了可更换钳口板的安装位置，常规使用时可以安装带齿纹的淬火钳口板增加夹持摩擦力，夹持精加工表面零件时也可以更换铜质、铝质软钳口，避免夹伤零件已加工表面，钳口的平行度在设计时做了公差约束，夹紧状态下上下钳口的平行度误差控制在钳工装配允许的范围内，不会出现夹偏、零件翘起的问题。从实际使用场景来看，这套台虎钳既可以承担钳工工位的手工锉削、划线、攻丝、装配等作业的夹持需求，也可以固定在小型钻床、铣床上承担轻负荷切削加工的工件装夹，整体结构没有易损的复杂零件，日常维护只需要定期给丝杠、滑动导轨面涂抹润滑脂就能长期保持操作顺畅，固定钳身的尾部还做了加强筋结构，在承受大夹紧力的时候不会出现基座变形，整个结构的应力分布经过优化，夹持力的传递路径直接从活动钳身通过丝杠传递到固定钳身基座，没有多余的力流转折，长期使用也不会出现结构松动、精度丧失的问题。

　　在建模过程中，所有配合面都预留了合理的装配间隙，滑动导轨面的间隙可以通过侧面的调节镶条进行调整，使用一段时间出现磨损后，不需要更换核心零件，只需要调整镶条的压紧量就能恢复导轨的配合精度，延长整个工装的使用寿命。整体外形尺寸适配常规单人操作的工位空间，安装后不会占用过多工作台面，操作手柄的转动半径也做了限制，操作时不会与台面上的其他工具、量具产生干涉，完全符合一线加工工位的实际使用需求。
