可翻转式塑料颜料搅拌混合设备

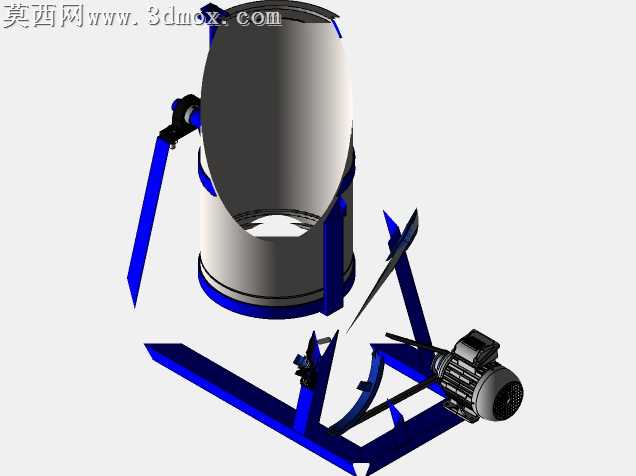

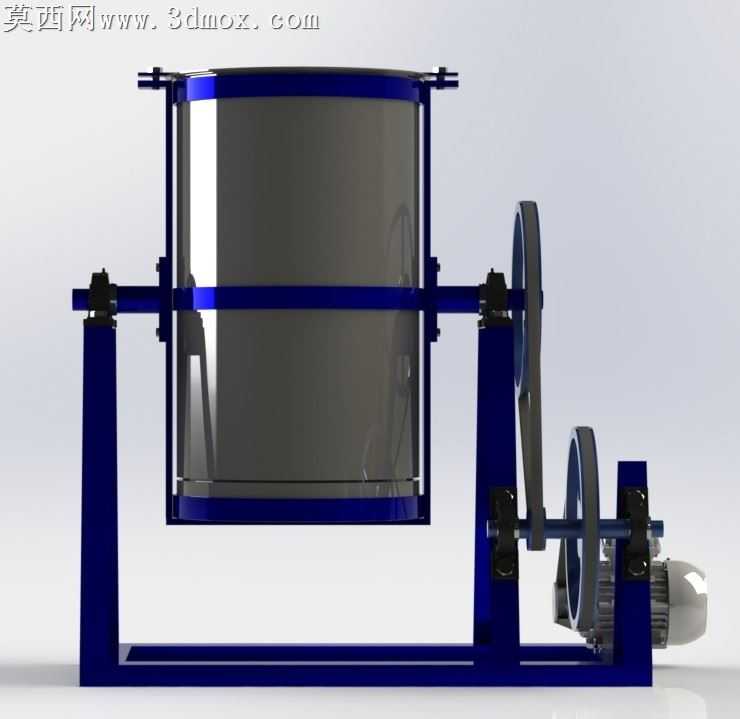

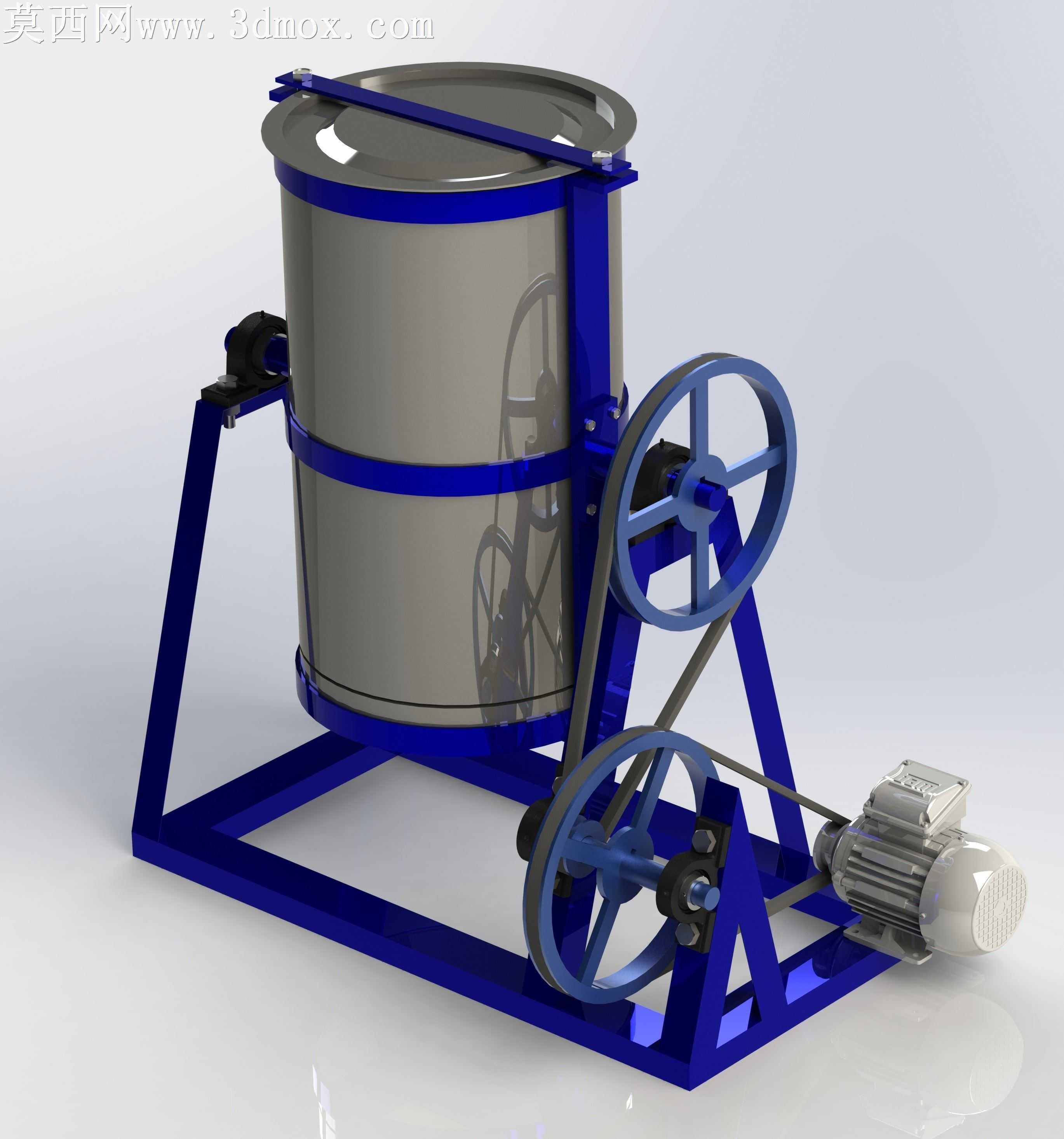

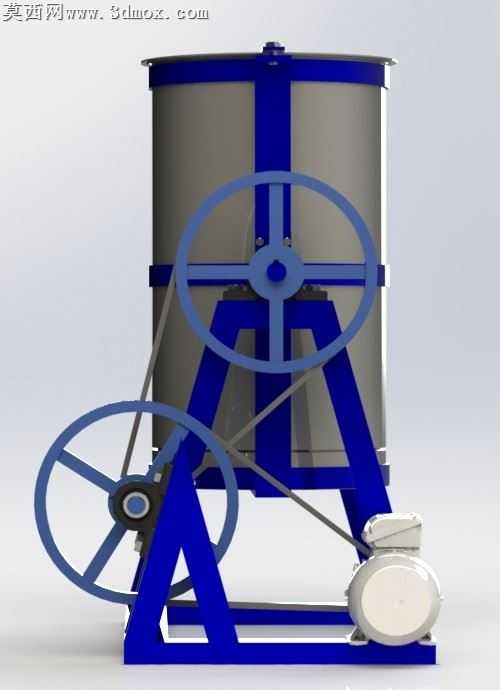

本作品为可翻转式物料搅拌混合设备的三维建模成果，建模过程严格遵循机械设计的实际生产逻辑，先完成整体方案的结构推演，确定设备采用底部电机驱动、皮带轮组减速传动、料桶可倾翻卸料的整体布局，再逐零件完成参数化建模。首先构建承托整体结构的方管焊接机架，采用蓝色金属漆材质模拟型钢焊接后喷涂防锈漆的真实质感，机架底部设计为矩形框式承载结构，向上延伸出支撑料桶转轴的三角加强支架，保证设备运行时的结构稳定性，避免搅拌过程中出现晃动偏移。料桶部分采用不锈钢材质参数设置，还原工业级搅拌桶的哑光金属质感，桶身设置两道环形抱箍与支撑转轴连接，桶盖采用快开式平盖结构，边缘设置密封贴合结构，既可以防止搅拌过程中物料飞溅，也能快速开合完成加料操作。传动系统部分建模还原了两级皮带减速结构，搭配大小两个V型带轮与三角带，将电机输出的高转速降低至搅拌所需的工作转速，驱动端的电机采用标准卧式异步电机模型，还原散热筋、接线盒、输出端盖的细节结构，材质分别设置为铸铁端盖、铝合金散热壳体的对应质感。搅拌机构内置在料桶内部，采用桨叶式搅拌结构，可在料桶旋转过程中对桶内干、湿粉状物料进行充分翻动混合，避免物料结团、混合不均的问题。料桶的翻转支撑结构设置了定位锁止机构，搅拌作业时可将料桶锁定在竖直工作位置，完成混合后可解锁翻转料桶，快速倾倒出混合完成的物料，大幅提升卸料效率。渲染阶段采用工作室均匀布光，分别对金属机架的漆面反光、不锈钢桶身的漫反射质感、皮带的橡胶哑光质感、带轮的铸铁磨砂质感进行参数调试，还原真实工业设备的材质表现，整体结构紧凑，传动路径清晰，各部件的装配关系完全符合实际机械装配规范，可直接用于设备方案展示、结构教学参考以及生产加工的前期方案验证，能够满足药品、食品、化学品、肥料、塑料、颜料、化妆品等多品类干湿粉末物料的大批量混合处理需求。
