L298N型Arduino电机驱动器三维建模作品

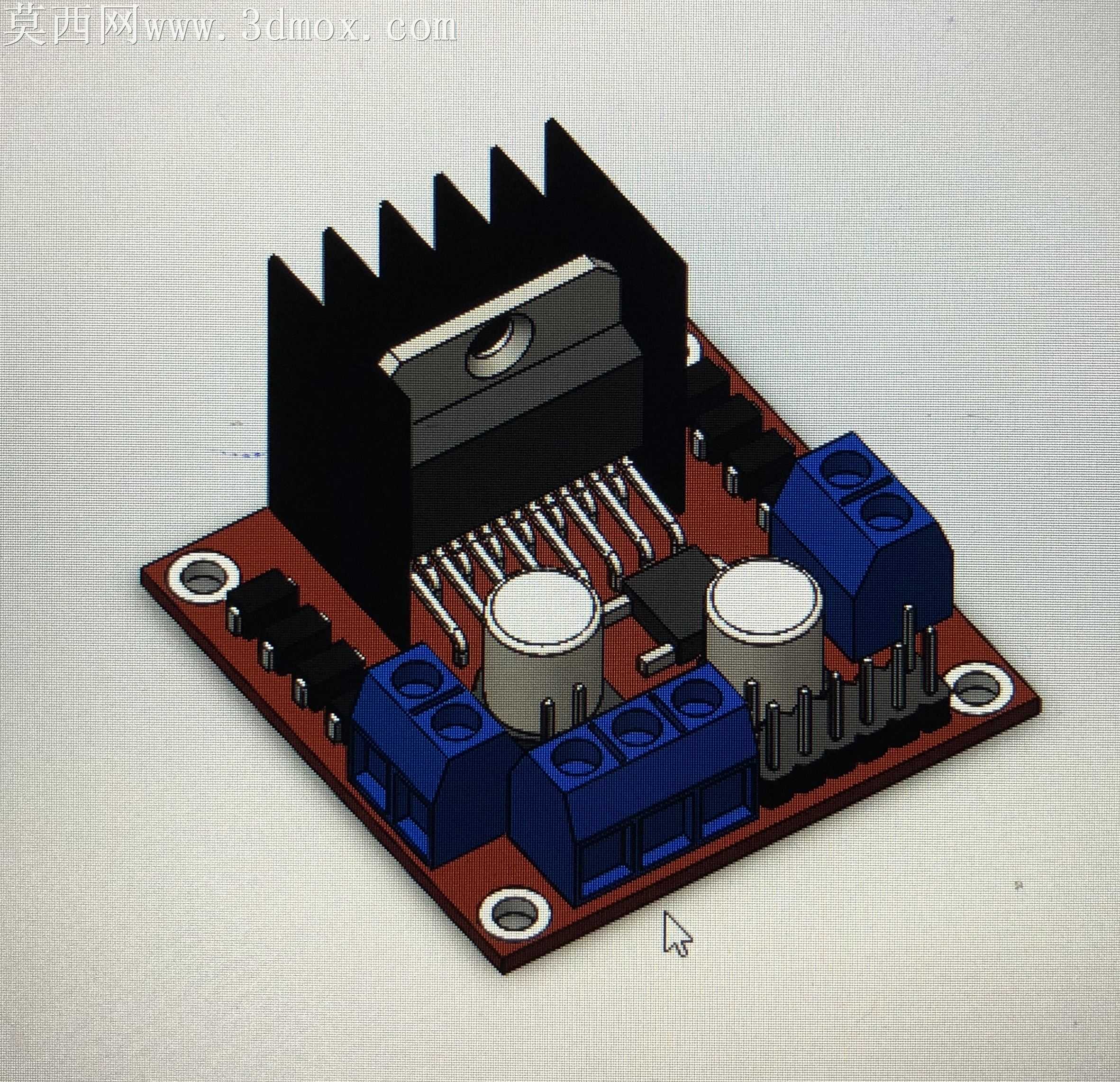

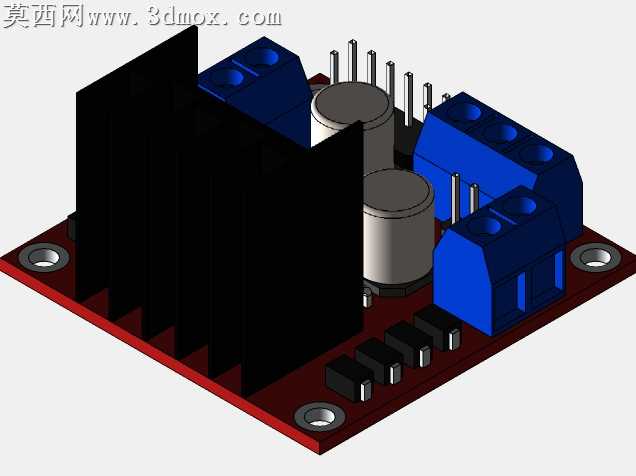

本作品为L298N型Arduino电机驱动器的三维建模成果，建模过程依托三维设计软件完成全结构1:1还原，首先对实物进行尺寸测绘，梳理驱动板各组成部件的装配关系与层级结构，将整体拆分为PCB基板、L298N主控芯片、散热鳍片、电解电容、接线端子、排针、固定孔位等独立建模单元。建模阶段优先完成PCB基板的轮廓绘制，精准还原板身四角的安装固定孔、边缘走线区域的外形轮廓，保证板身厚度与实物一致；随后搭建L298N主控芯片模型，还原芯片的引脚排布、塑封本体外形，再匹配芯片顶部的黑色散热鳍片，还原鳍片的梳状散热齿结构、鳍片与芯片的贴合安装位，还原鳍片表面的哑光金属质感。针对板载的两颗电解电容，分别还原圆柱形铝壳本体、顶部的防爆压痕、引脚的焊接结构，赋予电容外壳银灰色金属材质、顶部白色塑封材质的对应质感；对于蓝色接线端子，还原端子的分体式塑封外壳、内部的金属接电夹片、顶部的压线螺丝结构，还原蓝色塑壳的磨砂塑料质感。板载的黑色排针部分，还原单根排针的金属针体、黑色塑料基座的排布间距，保证排针间距符合标准电子接插件尺寸规范；同时还原板载的小型贴片元件、电源指示灯等细小结构，保证所有元件的装配位置与实物完全吻合。渲染阶段采用写实渲染参数，为PCB基板赋予红棕色阻焊层材质，还原板身表面的丝印标识区域质感，调整各金属部件的反光度、粗糙度参数，让散热鳍片呈现哑光黑金属质感、电容外壳呈现亮面银白金属质感、接线端子塑壳呈现低反光磨砂蓝塑料质感；搭建柔和的影棚光照环境，添加适度的环境遮蔽效果，让各部件的衔接缝隙、结构层次清晰呈现，既完整展现驱动器的整体外观，也清晰呈现各元件的装配结构与细节特征，可用于电子教学演示、Arduino项目结构展示、驱动模块选型参考等场景，建模过程中严格遵循实物的尺寸比例，未对原有结构进行夸张修改，保证模型的写实性与结构准确性。
