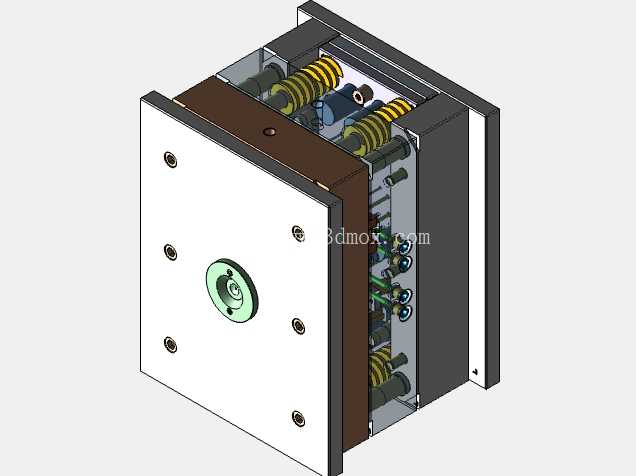

精密压铸结构模具内部装配构造

　　这套模具的结构设计完全围绕压铸件批量生产的实际工况展开，日常主要应用在有色金属零部件的高压铸造成型环节，适配汽车零部件、通用五金结构件的量产需求，能在高速高压的金属液充型环境下保持稳定的合模精度，避免长期生产出现的飞边、错模问题。从内部装配逻辑来看，复位弹簧采用对称分布式布局，布置在动模侧的导柱周边，开模顶出动作完成后，能带动顶针板平稳回位，避免顶针残留位置偏差导致下一次合模碰伤型腔面，弹簧的预压量经过反复校核，既保证回位动力充足，也不会因为预压过大加剧导套的磨损。

　　冷却水路采用分层串联的排布方式，贴近型腔的高温区域设置多组循环回路，进出水接头布置在模具侧方的安装基准面外，不会和周边的压铸机固定螺栓、液压管路产生干涉，水路的孔径和间距按照铸件壁厚差做了差异化调整，厚壁区域加密水路排布，保证铸件各区域冷却速率均匀，减少收缩凹陷、内部缩孔的成型缺陷。模架部分采用标准模胚改制，定模侧的定位圈直接和压铸机的炮筒定位孔匹配，浇口套的进料口弧度做了平滑过渡处理，减少金属液充型过程中的阻力，避免金属液在进料位置产生卷气问题。

　　动定模的合模导向采用导柱导套加虎口定位的双重定位结构，导柱布置在模架四个角位，虎口设置在模架的分型面周边，即使长期生产导柱出现轻微磨损，虎口的锥面定位也能保证合模的同轴度，控制型腔的错位量在0.02mm以内，满足精密压铸件的尺寸公差要求。顶出系统采用顶针、顶板结合的顶出方式，针对铸件的包紧力分布做了顶针位置排布，在铸件的加强筋、凸台位置加大顶针直径，避免顶出过程中铸件出现顶白、顶穿的问题，顶针板的行程限位做了硬限位结构，防止顶出行程过大损坏模具内部的冷却管路和复位部件。

　　安装边界方面，模具的整体长宽尺寸适配常用吨位的卧式冷室压铸机安装规格，定模侧的安装孔位按照压铸机的T型槽间距做了标准化设计，动模侧的顶棍孔位置匹配压铸机的顶出杆布局，不需要额外做改装连接板就能直接上机安装，模具的总厚度控制在压铸机的最大最小模厚区间内，开模行程满足铸件取出加上料柄长度的总距离要求，不会出现开模后取件空间不足的问题。分型面的贴合面做了硬化处理，周边设置了溢渣包和排气槽，溢渣包的容量按照金属液充型时的冷料、氧化渣体量设计，能在充型末端把混有杂质的冷料存储在溢渣包内，排气槽的深度控制在金属液不会窜出的范围内，保证型腔内的气体能在充型过程中顺利排出，减少铸件内部的气孔缺陷。模具内部的紧固件全部采用高强度内六角螺栓，螺栓的拧入深度按照不同的受力位置做了区分，承受合模冲击力的位置螺栓拧入深度达到螺栓直径的2倍以上，避免长期受冲击出现螺栓松动、断裂的问题。侧抽芯位置的滑动部件做了润滑槽设计，生产过程中可以定期加注润滑脂，减少抽芯动作的摩擦阻力，延长滑块和导轨的使用寿命，抽芯的限位装置采用弹簧加螺钉的双重限位，保证开模后抽芯位置稳定，不会因为滑块移位导致合模时撞坏型腔。
