多工位级进冲压成型模具结构设计

这套级进冲压成型工装主要面向中小尺寸五金结构件的连续批量冲压生产场景，常见于消费电子金属结构件、家电五金配件、小型汽车冲压零部件的产线配套，适配常规开式机械压力机的安装接口，可在单次冲床行程内完成多道工序的连续加工，相比单工序模能大幅减少工件周转次数，降低多次定位带来的形位公差累积，适配每分钟30-80次的连续冲压节拍，稳定生产状态下的工序良率可控制在合理区间内。

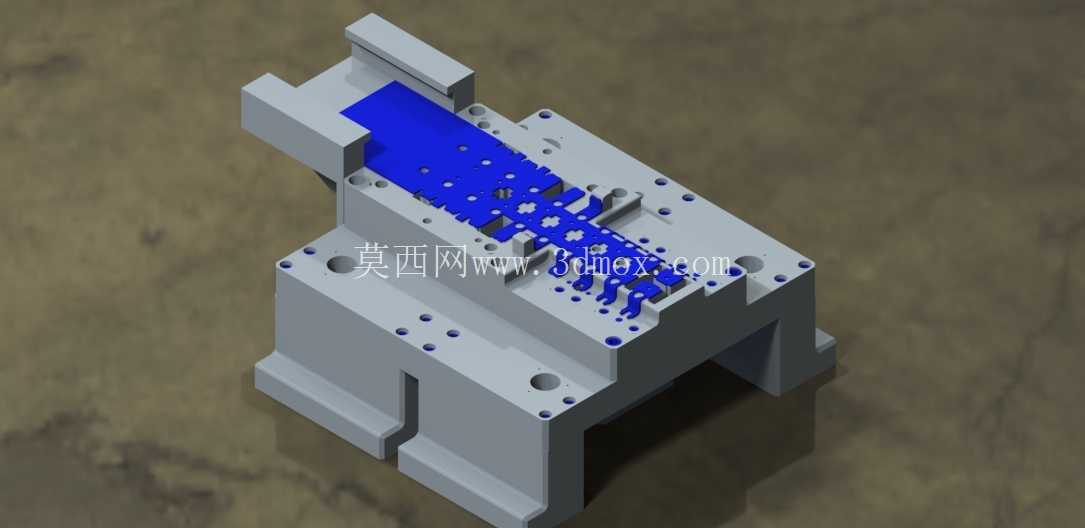

从结构布局来看，整套模具采用后侧导柱模架搭配内导柱辅助导向的双重定位结构，模座选用45号钢调质处理，上下模座的平行度公差控制在0.02mm/100mm以内，保证长期冲压受力后的结构稳定性。上模部分集成了冲裁凸模、折弯成型镶块、卸料板弹性组件，卸料板采用Cr12MoV材料淬火处理，硬度控制在56-58HRC，既保证卸料过程的刚性，又能对细小凸模起到辅助导向保护作用，避免小直径凸模在连续冲压过程中出现偏载折断的问题。下模部分对应设置了凹模镶块、浮料销、顶出机构、废料滑落通道，所有成型工位的凹模镶块均采用单独镶拼结构，单个镶块磨损后可单独拆卸更换，无需整体报废凹模，大幅降低后期维护成本与停机维修时间。

设计过程中优先考虑了料带的连续送料稳定性，在料带两侧设置了多组导正销孔定位结构，首工位完成导正孔冲裁后，后续每个成型工位前都设置导正销插入导正孔进行精定位，送料步距的累积误差可控制在±0.01mm以内，保证各工位成型位置的一致性。针对成型过程中可能出现的料带变形问题，在折弯、拉伸工位前后设置了多组压料筋与浮料块，浮料块的顶出高度经过精确计算，保证料带在送进过程中始终保持水平状态，不会因为成型部位的卡滞导致料带拉扯变形。模具的闭合高度、安装槽尺寸、模柄直径均按照通用压力机的标准接口设计，安装时无需额外加工转接板，可直接固定在压力机工作台面，上下模合模时的初始导入由外导柱完成，合模行程末端由内导柱进行二次精定位，保证凸凹模的配合间隙均匀分布，避免啃模损伤。

成型工位的排布遵循冲裁优先、成型在后、空步避让的原则，先完成所有轮廓、孔位的冲裁，再依次进行向上折弯、向下折弯、局部成型等工序，最后一步完成工件与料带的分离，分离后的工件通过下模的落料斜坡直接滑入生产线的接料盒，冲裁产生的废料则通过凹模对应的漏料孔直接落入压力机下方的废料收集槽，无需人工清理，适配自动化连续生产的需求。所有弹性元件均选用标准矩形截面弹簧，按照不同工位的卸料力、顶件力需求匹配不同刚度的弹簧，弹簧的预压缩量与最大压缩量均在设计允许范围内，避免长期使用出现弹簧疲劳失效的问题。模具的所有紧固螺钉、销钉均选用标准件，销钉位置尽量靠近受力点，保证模具各部件的连接刚性，避免连续冲压过程中出现部件移位。

在实际生产适配中，这套模具可适配厚度0.3-1.2mm的冷轧钢板、不锈钢板、铝合金板等常用冲压材料，针对不同材料的成型特性，可通过更换对应工位的成型镶块调整折弯间隙与成型圆角，无需改动模架主体结构，快速切换生产不同型号的工件。模具的维护点位均设置在便于操作的外侧，日常点检时可直接观察导柱润滑状态、弹簧压缩状态、凸模磨损情况，无需拆解整套模具，减少日常维护的工作量。
