台式手动压装夹紧工装结构设计

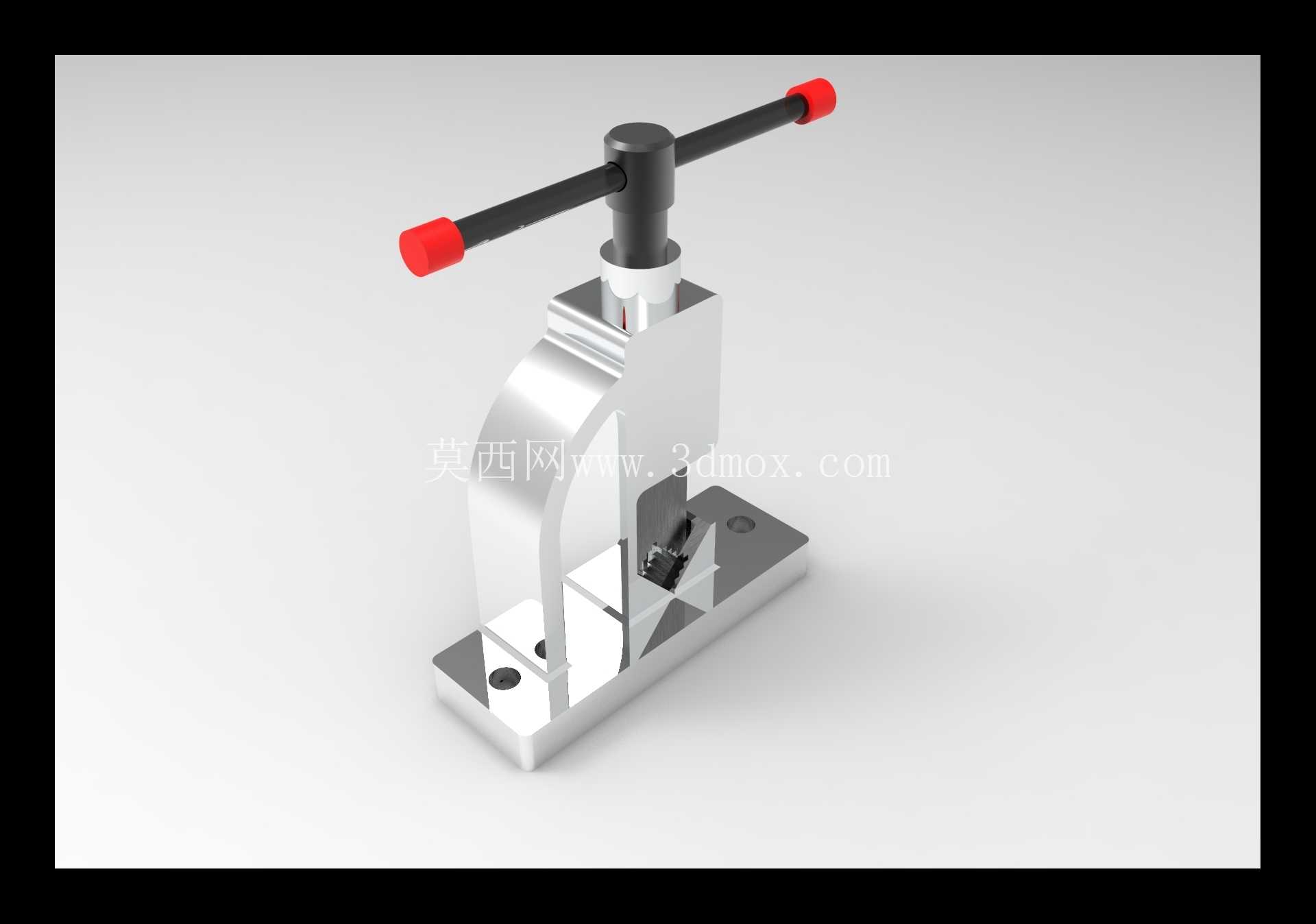

这款手动台式压装夹紧装置，是面向小批量零部件压装、工件固定夹持场景设计的小型手动作业工装，常见于五金件小批量压配、小型零件铆接前定位、试样件压合测试、维修工位零散零件拆装等作业场景，相比气动、液压类压装设备，它无需外接动力源，整体结构紧凑，可直接放置在常规工作台面使用，对作业场地的配套要求极低，适合小型加工车间、维修工位、实验室试样加工这类没有集中动力配套的场景使用。

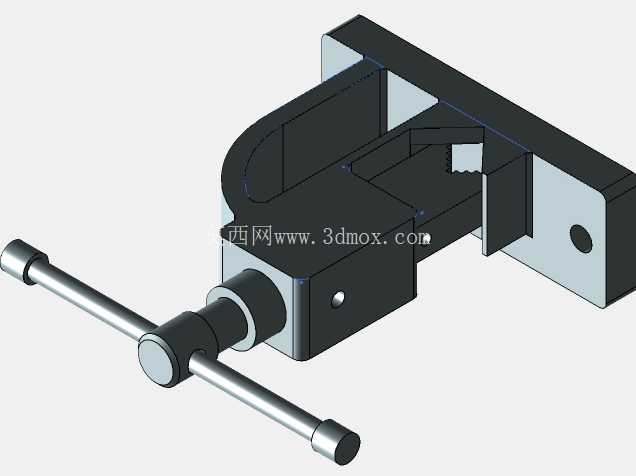

从功能特性来看，该装置依靠T型手动摇杆提供输入扭矩，通过中部的螺旋传动副将旋转动作转化为压头的直线下压动作，螺旋副自带的机械自锁特性可以在压头下行到指定位置后自动锁止，无需额外增加锁紧机构就能持续保持夹持或压装的压力，避免作业过程中压头回弹引发的安全问题或者工件移位问题。装置的C型开口机架是主要的承力结构，底部带安装孔的方形底座可以通过螺栓固定在工作台面上，也可以直接依靠自身重量放置在平整台面上使用，C型开口的设计给工件取放留出了足够的操作空间，作业人员可以从正面、侧面两个方向放置工件，适配不同形状的小型零件装夹需求。

在设计思路上，整套装置仅由五个独立零件装配而成，没有复杂的异形曲面或者特殊加工结构，所有零件都可以通过常规的铣削、车削、钻孔工艺完成加工，加工门槛低，普通的机加工车间就能完成全套零件的制作，后期维护也十分方便，易损的压头、传动螺杆都可以单独拆卸更换，不需要整体报废装置。摇杆两端的红色防滑套一方面增加了手动操作时的摩擦力，避免施力时手打滑，另一方面也起到了限位作用，防止操作时手从摇杆端部滑脱。压头部分采用可更换式设计，可以根据不同的压装需求更换平压头、V型压头、带定位销的专用压头，拓展装置的适用范围。

从安装边界与尺寸适配来看，该装置的底座长宽尺寸控制在小型工作台可容纳的范围内，不需要额外做地基固定，放置在常规的钳工台、检验工作台面上即可稳定作业，C型开口的垂直高度可以满足常规小型零件的压装行程需求，不会出现工件高度过高无法放入开口的问题，水平方向的开口深度也适配常见的小型五金件、塑胶件、电子零部件的尺寸，不会因为开口深度不足导致工件无法居中放置。底座上的两个安装孔为长圆形设计，安装时可以微调固定位置，降低底座安装孔的加工精度要求，即使安装孔位存在小范围的加工误差，也能顺利完成装置的台面固定。

实际使用过程中，操作人员只需要将待加工工件放置在底座的承压平台上，转动顶部的T型摇杆带动压头下行，直到压头接触工件并施加足够的压力即可完成装夹或者压装作业，作业完成后反向转动摇杆，压头在螺旋副的带动下上行复位，就可以取出加工完成的工件。整套装置的操作没有复杂的学习成本，新入职的作业人员只需要简单说明就能上手操作，不需要专门的操作培训。相比大型压装设备，这类小型手动工装的采购和制作成本极低，对于小批量作业场景来说，投入产出比远高于大型自动化压装设备，同时它的自重较轻，需要转移作业位置时，单人就可以完成搬运挪动，不需要借助吊装或者搬运设备，灵活度很高。在零部件的受力设计上，C型机架的受力部位做了加厚处理，避免长期承压后机架出现开口变形的问题，传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能够承受更大的轴向压力，长期使用也不容易出现螺纹滑牙的问题，延长了装置的整体使用寿命。摇杆和螺杆的连接部位采用销钉固定，传递扭矩的同时也方便后期拆卸更换磨损的摇杆部件，整个装配结构没有采用复杂的过盈配合或者特殊连接工艺，普通的工具就能完成全套装置的拆装维护，日常使用中只需要定期在螺纹传动部位添加润滑脂，就能保证装置的操作顺畅，减少螺纹部位的磨损。
