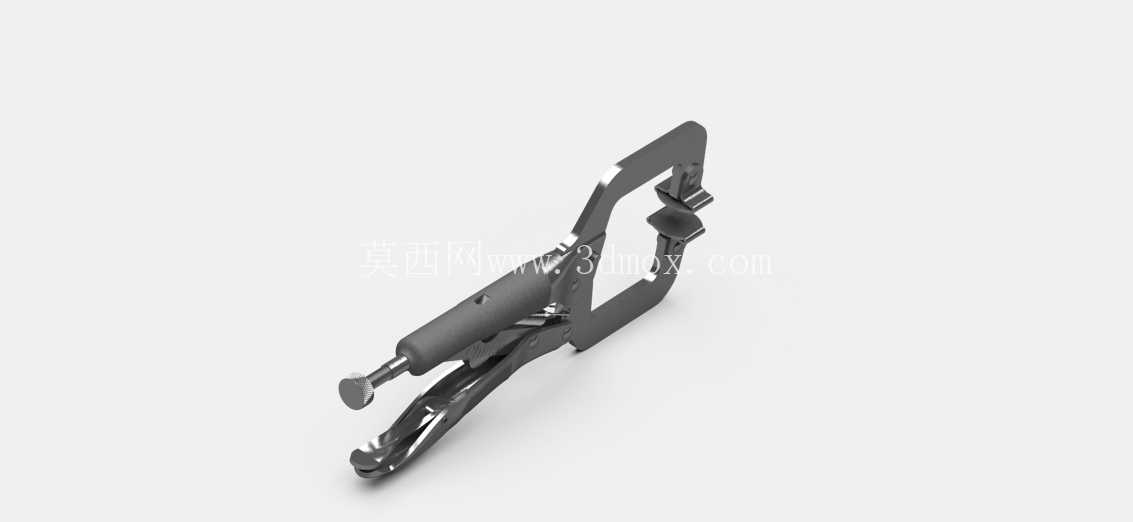

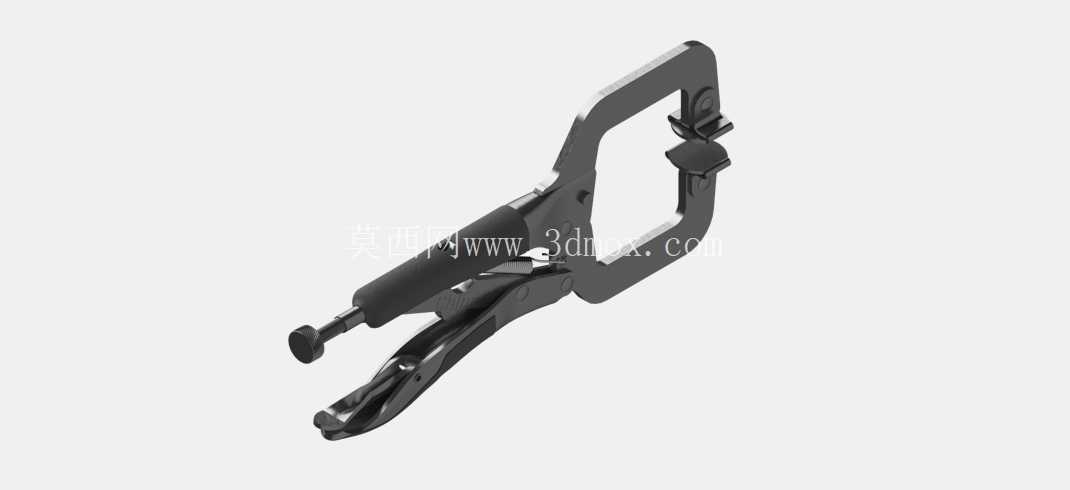

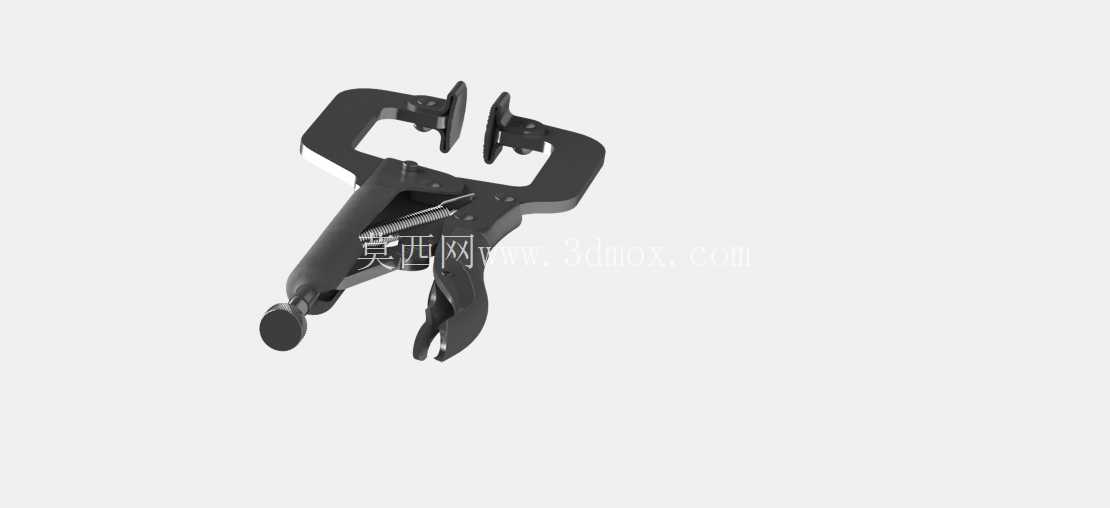

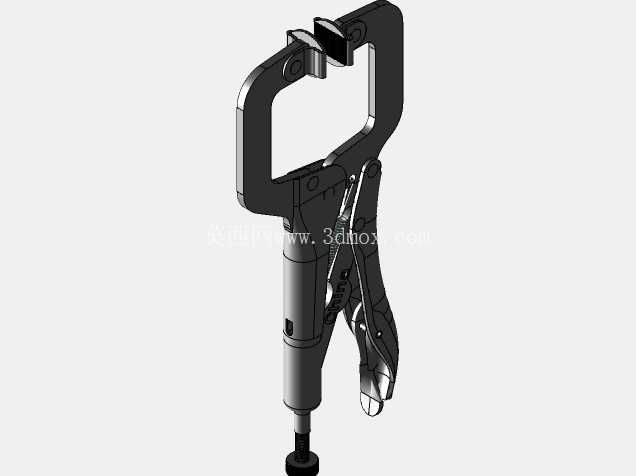

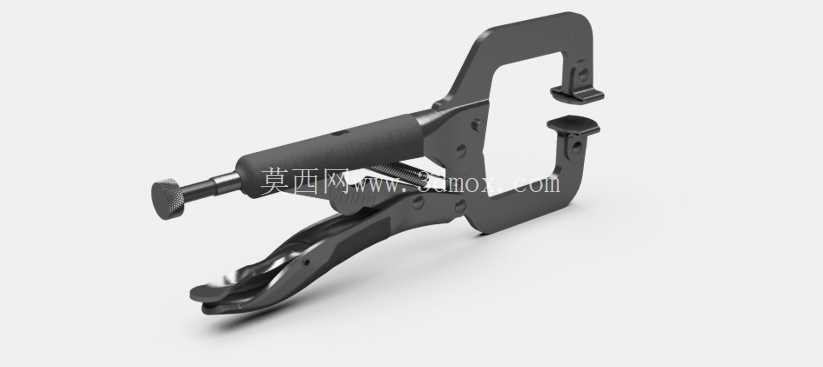

大力钳式快速压紧夹持工装结构

这款夹持类工装的结构设计，核心围绕快速装夹、稳定锁紧的实际生产需求展开，在五金加工、工件组焊、小型零部件装配、模具临时压紧等场景中都有极高的使用频次。区别于传统台虎钳的固定安装形式，这款钳式夹具兼顾了便携性与大夹持力的特性，既可以固定在工作台面作为工位压紧工具使用，也可以手持完成临时点位的夹持固定，适配多场景的灵活作业需求。

从功能特性来看，整个结构采用杠杆增力与自锁机构结合的设计逻辑，钳身主体为C型开口结构，开口行程可以覆盖常规小型工件的夹持厚度范围，压头位置做了可调式设计，通过端部的螺杆调节可以适配不同厚度的被夹持工件，调节到位后压合手柄即可触发锁紧机构，依靠连杆结构的过死点设计实现夹持状态的自锁，无需持续施加外力即可保持稳定的夹持力，避免加工过程中工件移位、松脱的问题。松开时只需扳动解锁手柄即可快速释放夹持力，整个装夹、拆卸过程耗时极短，能有效提升批量作业时的工位效率。

设计过程中优先考虑了结构的受力合理性，钳身主体采用一体式弯折成型的结构思路，受力路径从压头位置沿C型钳臂传递至手柄铰接点，整体应力分布均匀，在最大夹持行程下也能保证钳身的形变控制在合理范围内，不会因为长期受力出现钳口张开、结构变形的问题。手柄位置做了防滑包覆设计，增大操作时的摩擦力，即使手上沾有切削液、油污也能稳定施力，不会出现打滑脱手的情况。压头与工件接触的端面做了平面处理，部分工况下可以更换橡胶压头、V型压头等配件，适配不同表面材质、不同外形的工件夹持需求，避免压伤工件表面，也能提升对圆柱类、异形件的夹持稳定性。

从安装边界与外形尺寸来看，这款夹具整体结构紧凑，闭合状态下的整体长度适配单手操作的人机工程学尺寸，C型开口的深度可以覆盖常规法兰边、板材边缘的夹持需求，不需要过大的操作空间，在狭小的装配空间、焊接工位内部也能灵活使用。如果作为固定工装使用，可以在钳身尾部的安装孔位通过螺栓固定在工装台、焊接变位机或者自动化线的夹具基板上，固定后夹持中心高度与常规工位的作业高度匹配，不需要额外增加垫高结构即可满足操作需求。铰接位置的销轴做了耐磨处理，长期反复开合使用也不会出现铰接间隙过大、夹持精度下降的问题，复位弹簧的弹力设置经过反复调校，既保证松开时钳口可以自动张开到最大行程，又不会因为弹力过大导致操作费力。

在实际生产应用中，这类夹具常被用于钣金件焊接时的点位固定，避免焊接热变形导致工件错位；也会用于机加工工序中临时固定小型工件，完成钻孔、打磨、去毛刺等轻负荷加工；在装配工序中可以用来夹持待装配的零部件，解放操作人员的双手完成螺丝锁紧、配件压装等操作；甚至在模具修模、试样检测环节，也能用来快速固定待检测的样件，配合百分表、影像仪完成尺寸检测作业。整个结构没有冗余的设计，所有部件都服务于快速夹持、稳定锁紧的核心功能，易损件仅为铰接销轴与压头，后期维护成本极低，适合在各类生产工位批量配置使用。
