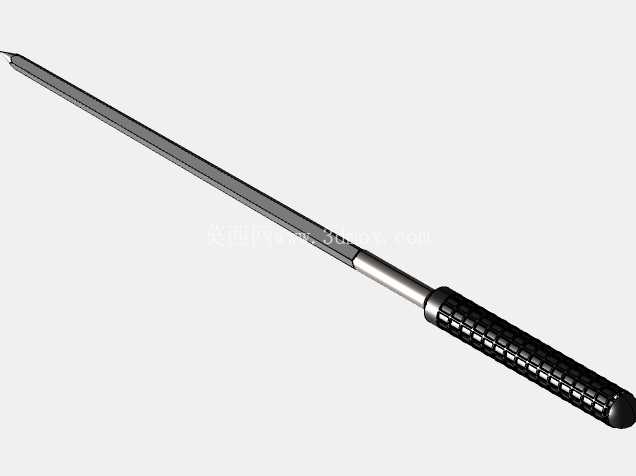

精密加工用带包覆手柄锥形五角铰刀

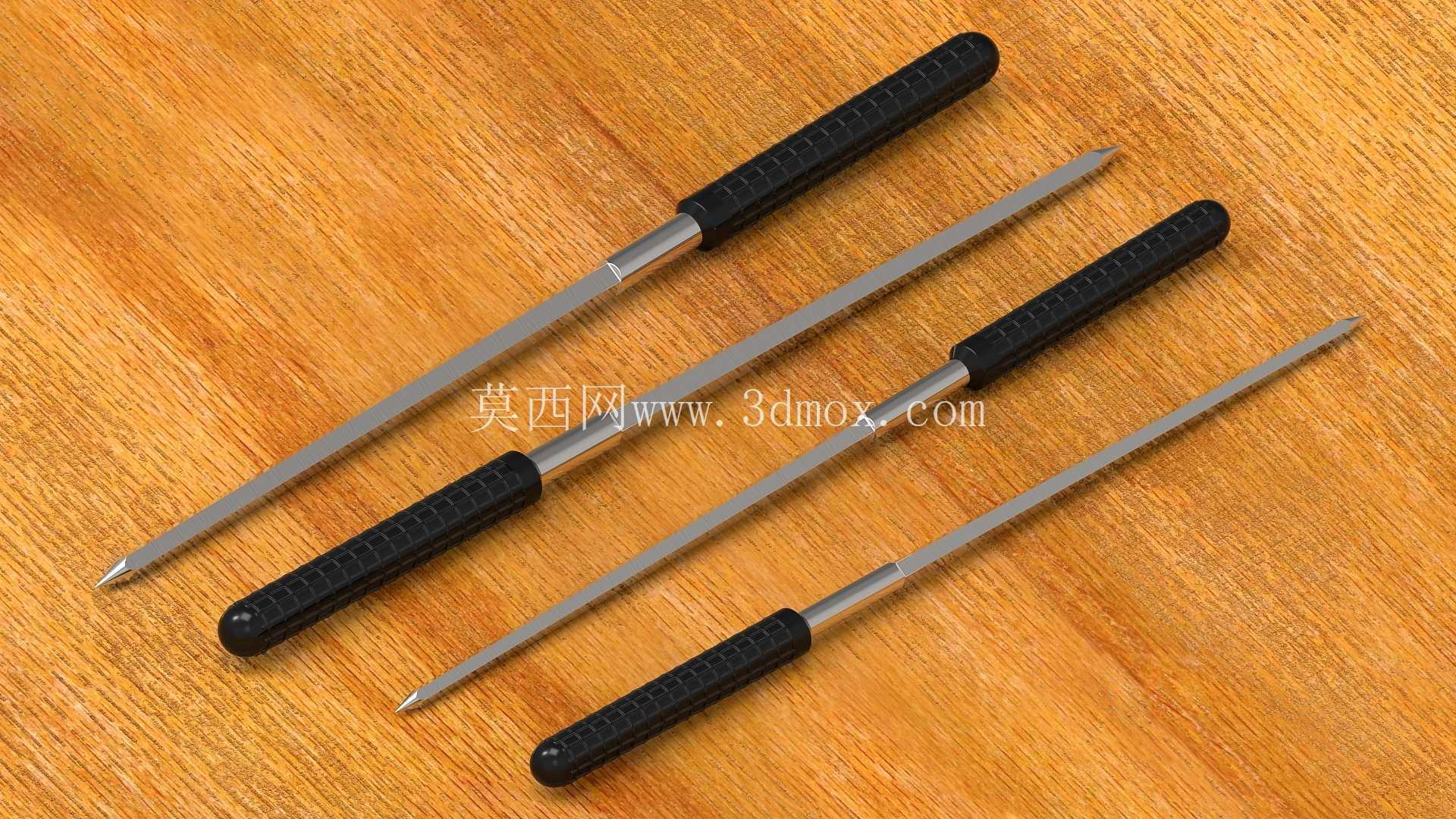

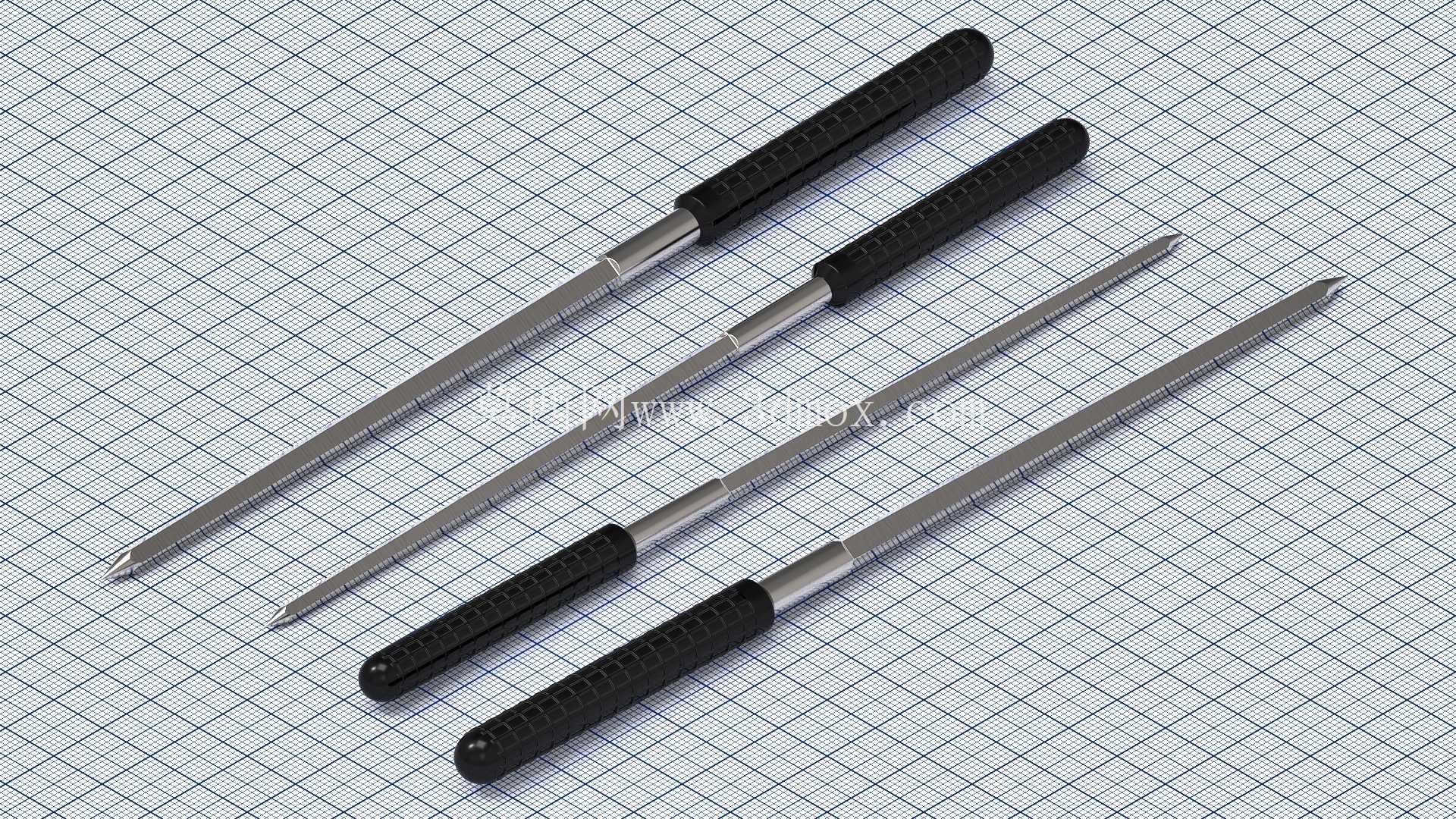

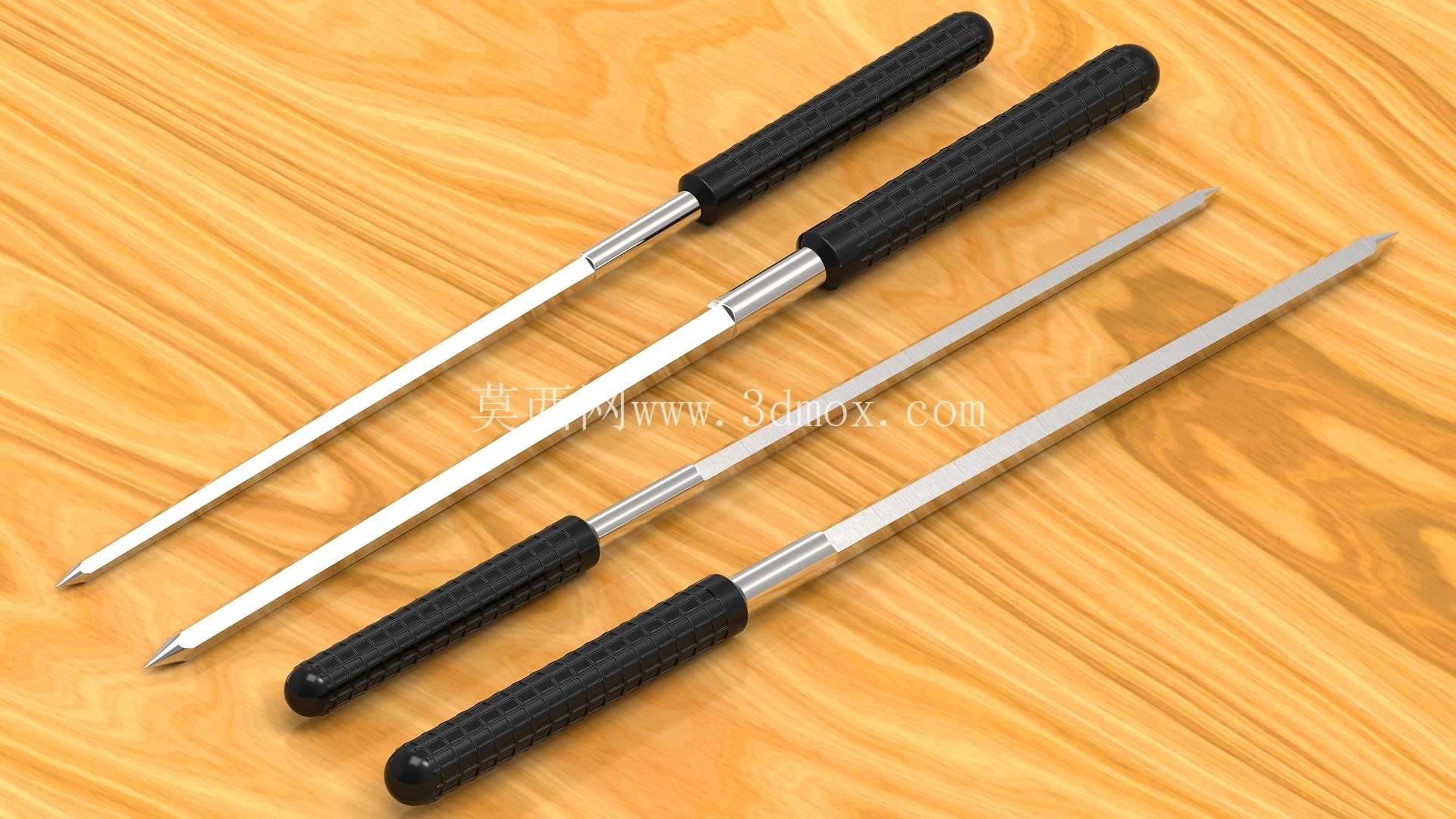

在精密机械加工尤其是钟表零件的小尺寸孔加工场景中，常规直柄铰刀很难适配黄铜指针衬套这类小直径、带锥度要求的内孔精加工需求，这类零件的内孔斜角偏差往往需要控制在零点几度的范围内，一旦角度超差，指针装配后就会出现同轴度不足、转动卡滞甚至松脱的问题，直接影响钟表走时精度与装配可靠性。这套手用锥形五角铰刀，正是针对这类小尺寸锥孔的精加工场景设计，整套包含两支不同规格的铰刀，能够覆盖常见钟表指针衬套的锥孔加工尺寸范围，也可拓展用于其他小型精密零件的锥孔铰削、去毛刺、修形作业。

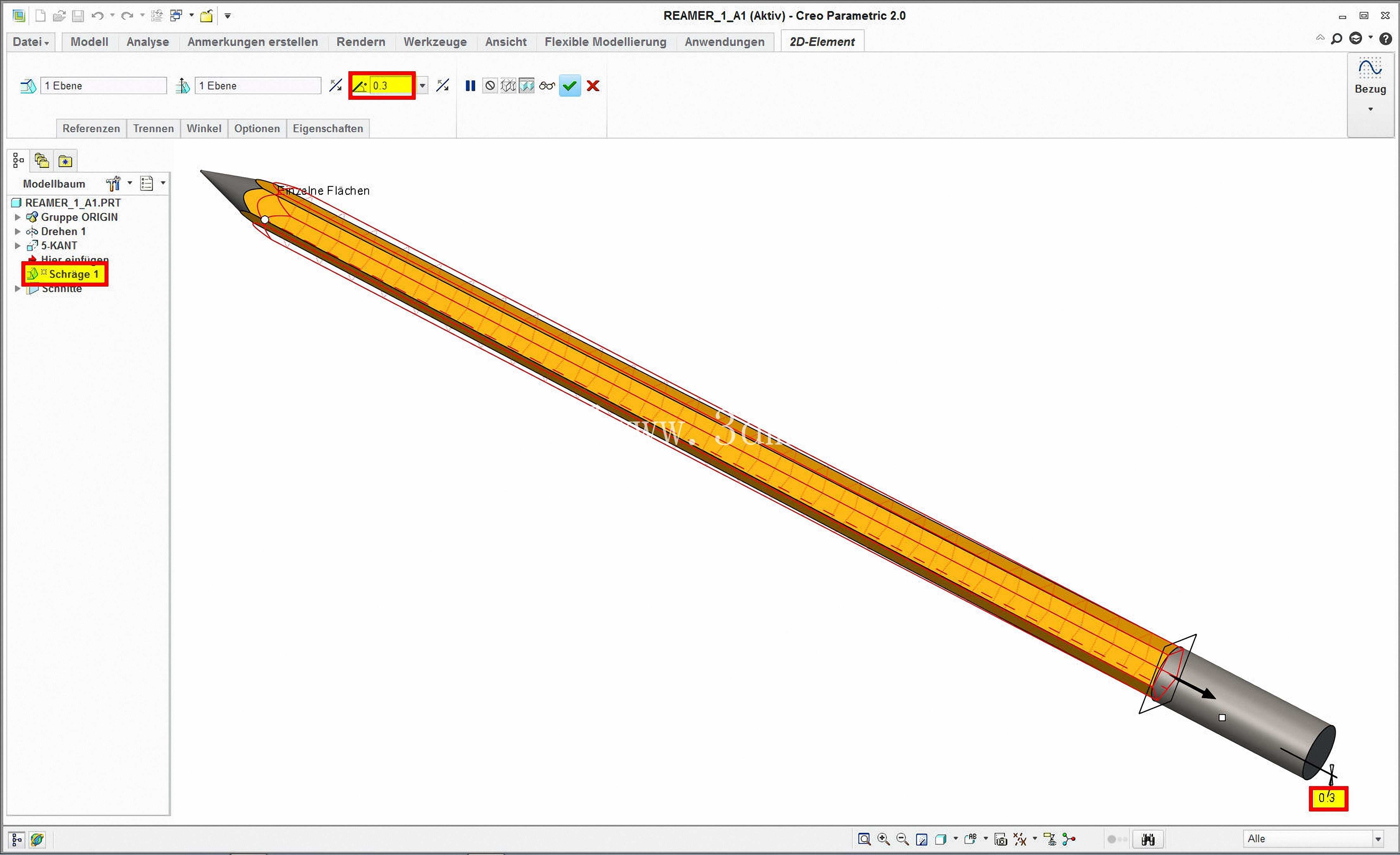

从功能特性来看，铰刀的切削部分采用五角截面结构，相比传统三角或四角铰刀，五角结构的切削刃分布更均匀，每转进给过程中每个切削刃的切削量更小，铰削时的切削力更平稳，不容易出现让刀、振纹的问题，加工出的内孔表面光洁度更高，锥度一致性更好。切削部分的每个表面斜角设置为0.3度，这个角度是经过实际加工验证的适配值，针对黄铜这类易切削有色金属，0.3度的锥度既能保证衬套压装时的导向顺畅，又能提供足够的抱紧力，避免装配后衬套松动。如果需要加工其他锥度要求的内孔，也可以在这个基础结构上调整切削刃的斜角参数，适配不同材质、不同过盈量要求的衬套装配需求。

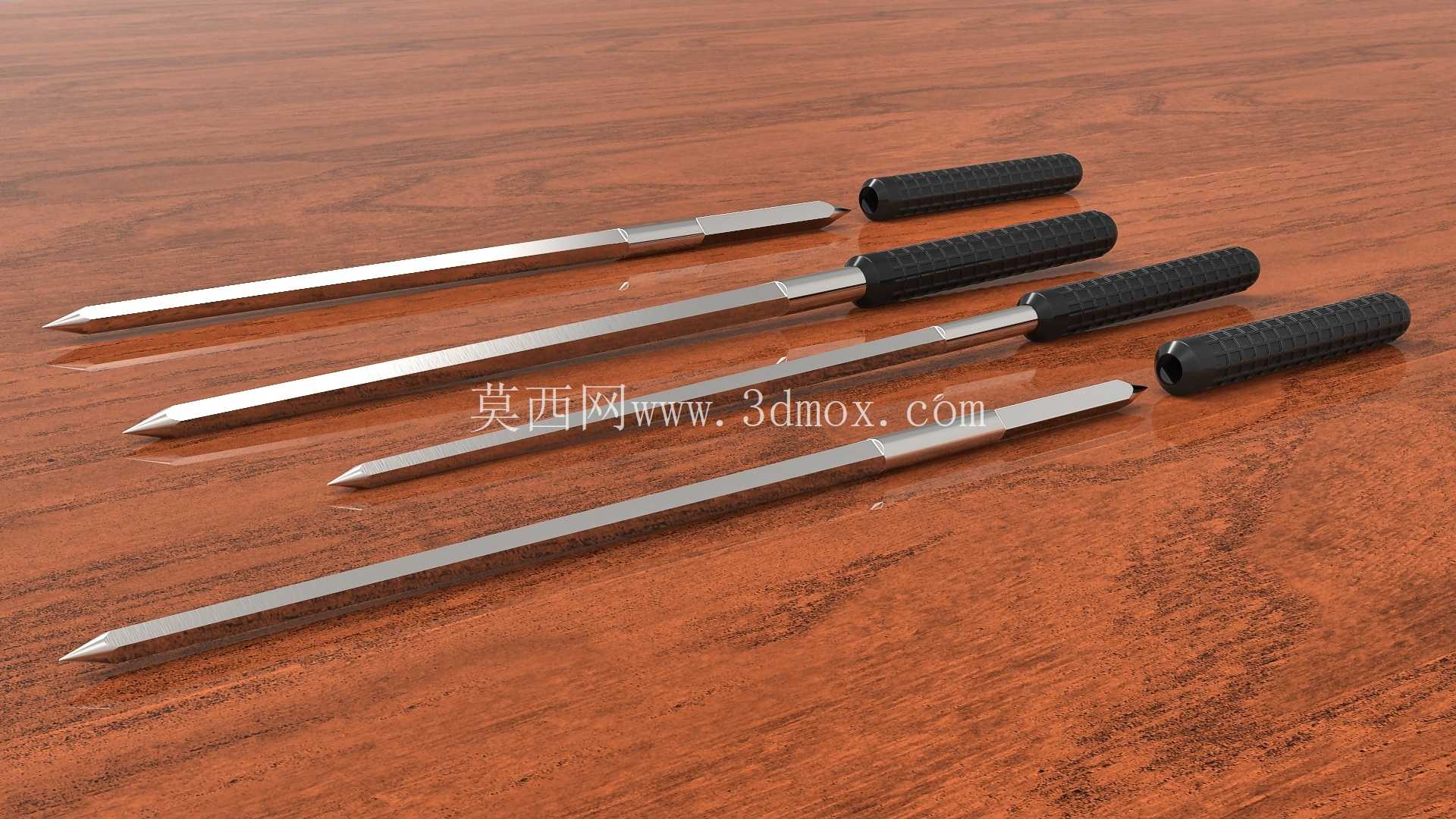

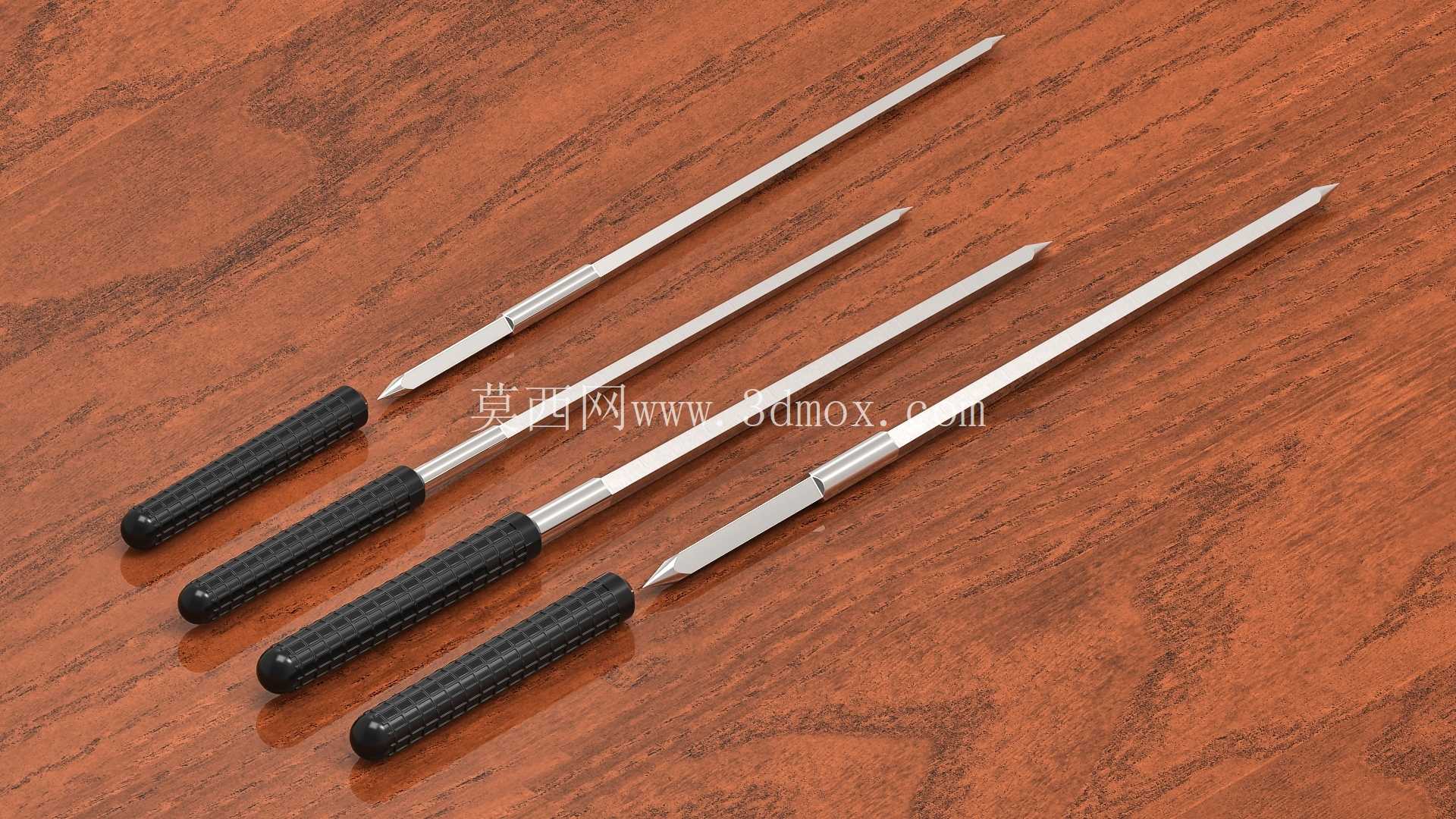

手柄部分采用黑色塑料包覆成型结构，通过注塑工艺直接包覆在金属刀杆的尾部，手柄表面做了防滑的纹理设计，手动铰削时握持摩擦力足够，不需要额外施加过大的轴向力就能完成进给，长时间操作也不容易出现手部打滑的问题。这种包覆式手柄相比传统的套装式手柄，连接强度更高，铰削过程中不会出现手柄与刀杆相对转动的情况，扭矩传递更稳定。如果是在机床上使用这套铰刀，也可以直接拆除手柄部分，将刀杆尾部的圆柱段装夹在四爪卡盘上，适配小型仪表车床、台式钻床的低速铰削作业，不需要额外制作专用的装夹套，适配性更强。

从设计思路上，这套铰刀的结构做了充分的工艺性考量，刀杆部分采用整体金属结构，切削部分与刀杆为一体加工，没有焊接、拼接的结构，避免了拼接处的应力集中问题，长期使用也不会出现刀头断裂的情况。五角切削刃的刃口做了微小的钝化处理，针对黄铜这类软质金属加工，钝化后的刃口不会出现扎刀、啃削的问题，加工出的孔壁不会有明显的刀痕，不需要额外的抛光工序就能满足装配要求。刀杆与手柄连接的位置做了轴肩定位，注塑包覆时塑料材料会填充到轴肩的卡槽位置，进一步提升手柄与刀杆的连接强度，即使施加较大的扭转力也不会出现手柄脱落的问题。

在尺寸与安装边界方面，这套铰刀的整体长度适配手动操作的人机工程要求，握持时手部与切削部分的距离足够，操作时不会碰到工件表面，刀杆的直径从切削端到手柄端逐步递增，刚性足够，加工深度在100mm以内的锥孔时，刀杆的挠度变形量可以控制在0.01mm以内，能够保证锥孔的直线度要求。如果用于机加工装夹，拆除手柄后的刀杆尾部圆柱段直径统一，能够适配大多数小型卡盘的装夹范围，不需要额外配置变径套。切削部分的五角截面外接圆直径从尖端到根部逐步变化，两支铰刀的尺寸范围形成互补，能够覆盖直径1mm到5mm范围内的锥孔加工需求，完全满足小型精密零件的锥孔精加工要求。

在实际使用过程中，手用操作时只需要均匀施加轴向力，顺时针转动铰刀即可完成铰削，不需要反转退刀，避免切屑卡在刃口位置刮伤已加工表面。针对黄铜材质加工时，可以搭配少量的煤油作为切削润滑，进一步提升孔壁的光洁度，延长铰刀的使用寿命。如果用于加工铝合金、塑料等其他软质材料，只需要根据材料特性调整切削角度，这套基础结构都能适配，不需要重新设计整体结构，通用性较强。
