M22规格螺旋槽机用攻丝刀具结构

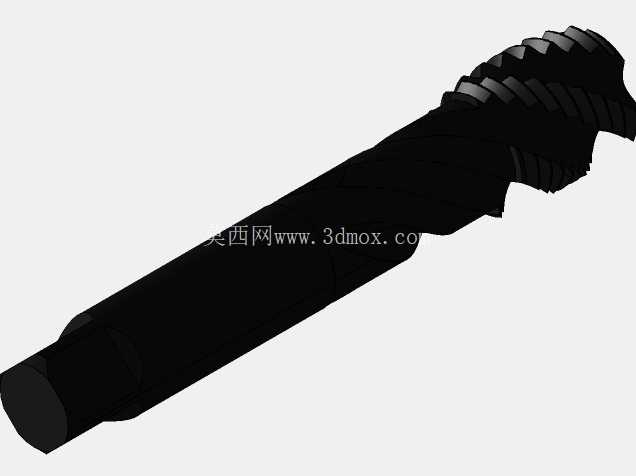

　　在金属切削加工的螺纹成型工序里，M22规格的螺旋槽丝锥是批量内螺纹加工场景中出镜率极高的刀具品类，这套三维结构完整还原了该类刀具从夹持端到切削端的全部几何特征，能直接用于刀具库建模、加工工艺仿真、工装夹具适配校验等实际工程环节。从实际加工场景来看，这类丝锥主要适配立式加工中心、钻床、攻丝机等设备的刚性攻丝工序，针对中碳钢、合金钢、有色金属等不同材质的盲孔内螺纹加工，螺旋槽的排屑设计能让切屑顺着槽型向刀柄方向排出，避免切屑堵塞在孔内刮伤已加工螺纹表面，或是挤崩切削刃，这也是螺旋槽丝锥相较于直槽丝锥在盲孔加工场景中更具优势的核心原因。从结构设计逻辑来看，模型完整呈现了丝锥的几个核心功能段：最末端的方头夹持段，是和攻丝夹头配合传递扭矩的部位，方头的对边尺寸严格适配标准丝锥夹套的夹持公差，能保证攻丝过程中扭矩传递稳定，不会出现打滑、刀具偏摆的问题；紧邻方头的是圆柱柄部，柄部直径和切削部分的外圆保持同轴，装夹后能保证刀具的径向跳动控制在加工允许的公差范围内，避免出现螺纹牙型偏斜、螺距累积误差超差的问题。

　　切削部分的设计是这类刀具的核心，模型上清晰还原了螺旋槽的导程角度、切削锥的角度分布、每个刀齿的后角与前角几何参数，螺旋槽的角度通常设置在30度到45度之间，针对不同加工材质可以调整槽型角度，加工韧性较强的钢材时选用较大螺旋角提升排屑流畅度，加工脆性材质时可适当减小螺旋角增强刀齿刚性。校准部分的牙型是完整的螺纹轮廓，这部分在攻丝过程中起到引导、修光螺纹牙型的作用，模型上校准部分的外径、中径、小径都严格遵循M22粗牙螺纹的公差标准，能保证加工出的内螺纹通止规检测合格。

　　从安装边界来看，这套丝锥的总长度、柄部直径、方头尺寸都符合机用丝锥的标准尺寸系列，在做加工编程仿真时，可以直接导入模型校验刀具和工件、夹具之间的干涉情况，比如在加工深孔螺纹时，能提前模拟刀柄和工件表面的安全距离，避免出现撞机风险；在设计多轴加工的工装时，也能通过模型确认相邻轴位上的刀具间距是否合理，避免加工过程中刀具互相干涉。很多刚接触螺纹加工的工程师容易忽略丝锥的槽型对加工效果的影响，实际上螺旋槽的截面形状、槽宽与刀齿宽度的比例，直接决定了刀具的容屑空间和刀齿强度，这套模型完整还原了槽底的圆弧过渡结构，这种设计能避免热处理时槽底出现应力集中，降低刀具使用过程中出现断裂的风险。

　　刀齿的铲背结构在模型上也有准确体现，铲背量的大小决定了丝锥重磨后切削刃的尺寸变化，合理的铲背设计能保证丝锥多次重磨后依然保持合格的螺纹尺寸，延长刀具的使用寿命。在做自动化产线的刀具寿命管理仿真时，这类精准的刀具模型也能作为数字孪生的基础数据，匹配实际加工中的刀具磨损参数，模拟不同切削参数下的刀具受力情况，给工艺参数优化提供可视化的参考。不同于标准件库中简化的丝锥模型，这套结构还原了刀具表面的细节特征，包括切削刃的倒角、槽面的粗糙度纹理方向、柄部的精度基准面，这些细节在做加工动力学仿真时，能更准确地模拟切削过程中的排屑路径、切削液的流向，帮助工艺人员预判加工中可能出现的排屑不畅、冷却不到位等问题。在工装设计环节，比如设计专用的攻丝快换夹头时，可以直接提取模型上的柄部、方头尺寸做配合公差设计，不用反复测量实物尺寸，减少设计过程中的出错概率。针对汽车零部件、通用机械结构件上常见的M22螺纹孔加工，这类刀具的三维模型还能用于加工工位的布局规划，确认刀具在换刀机械手中的抓取位置、刀库中的存放空间是否匹配，提前规避设备调试阶段出现的刀具干涉、装夹不到位等问题。
