四开口双向扳手结构设计方案

这款双向四开口扳手的结构设计，核心围绕多规格紧固件快速拆装的作业需求展开，区别于传统单头或双头开口扳手仅能适配两种规格螺栓螺母的局限，通过十字交叉的本体布局，在单把工具上集成四个不同尺寸的开口夹持位，能覆盖日常设备维保、小型机械装配、五金维修场景中最常用的四类外六角紧固件规格，作业时无需频繁更换工具，可有效减少工具切换的空耗时间，提升现场拆装效率。

从实际应用场景来看，这类扳手主要面向民用五金维修、小型机电设备维保、非标设备现场组装、家用工具配套等场景，尤其适合作业空间有限、不便于携带整套扳手组的外出抢修、上门安装工况，单把工具即可覆盖多数常规紧固件的拆装需求，降低工具携带的负重与整理成本。设计过程中首先对四个开口的尺寸梯度做了排布，按照常用紧固件的尺寸序列做等差适配，避免相邻开口尺寸差过小导致适用场景重叠，同时也不会因尺寸跨度过大出现常用规格缺失的问题，四个开口分别对应不同的对边宽度，可覆盖从M6到M12区间的常规外六角螺栓、螺母的拆装需求，匹配绝大多数民用五金、小型机械的紧固件规格。

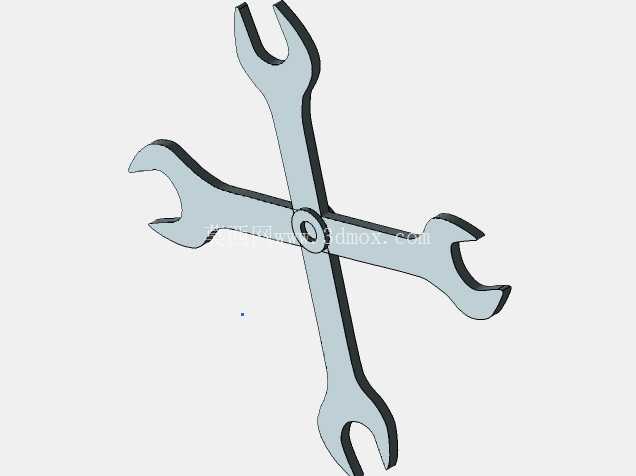

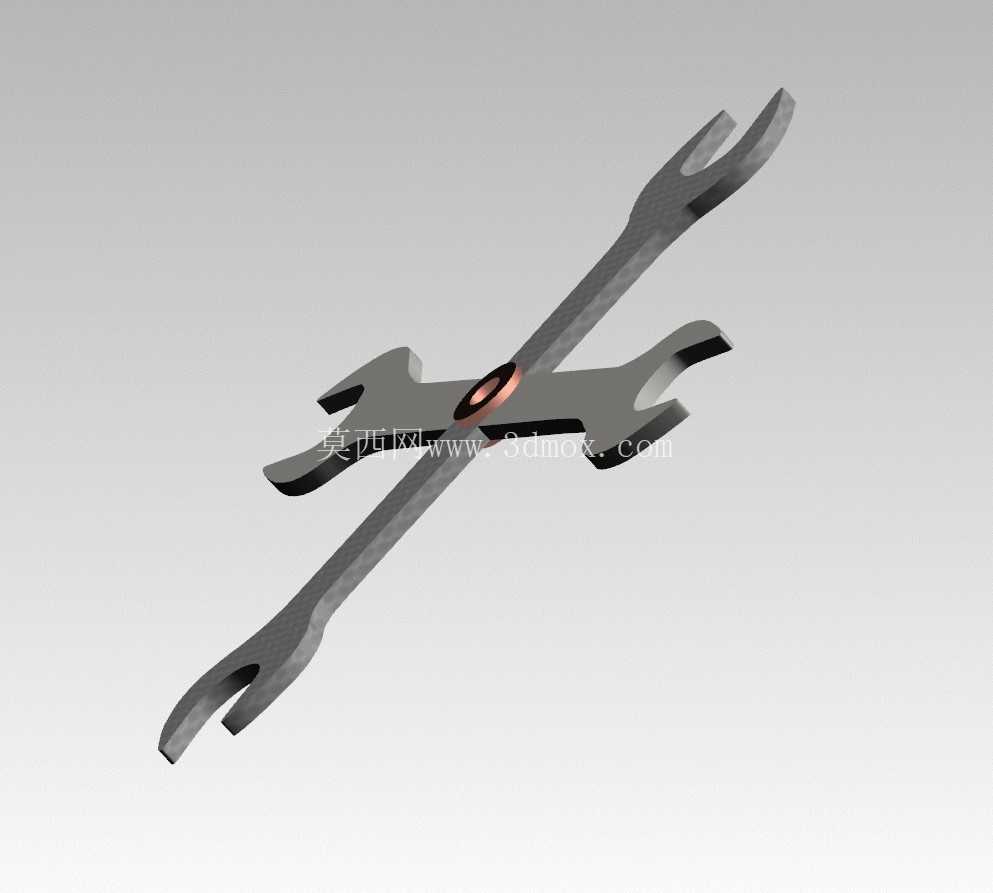

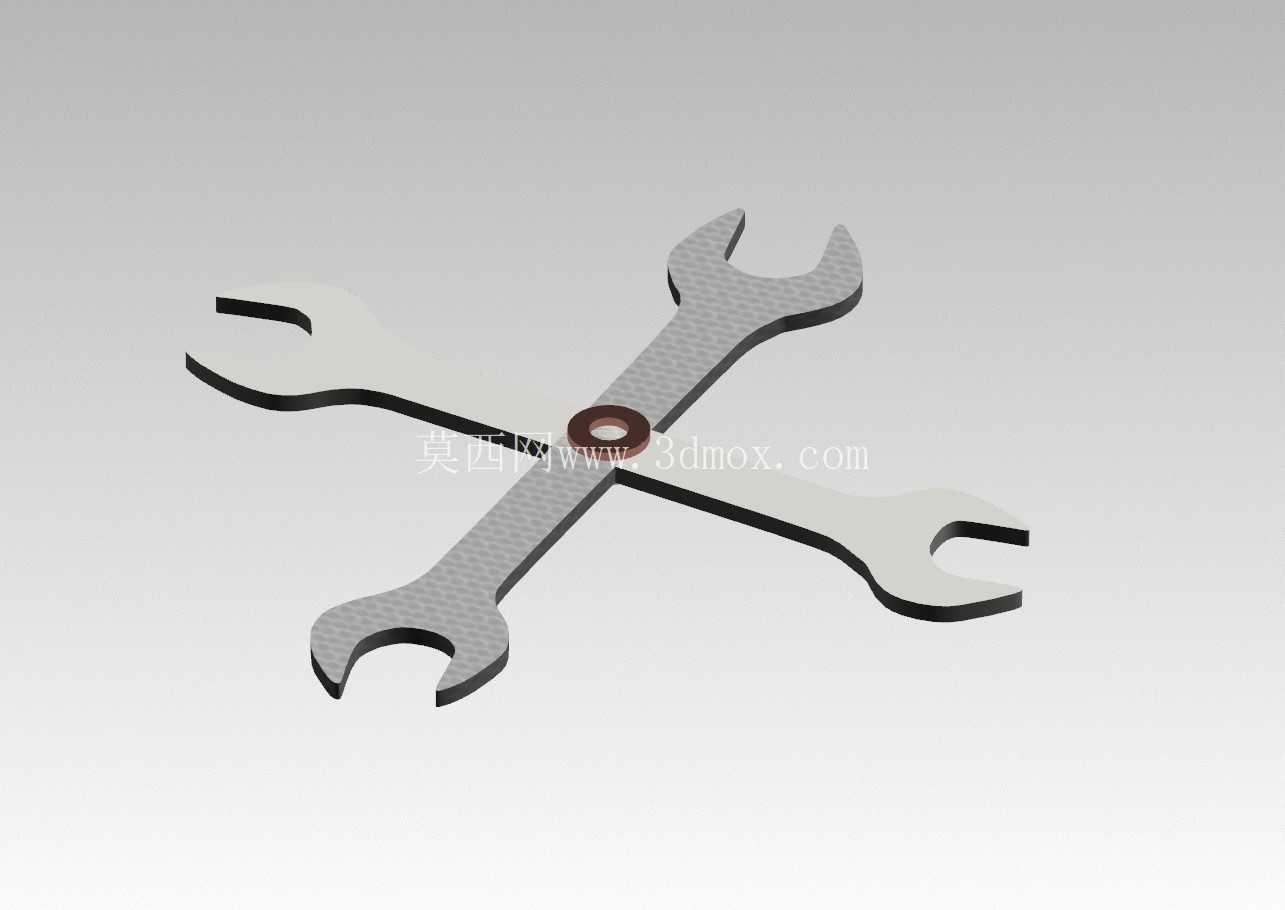

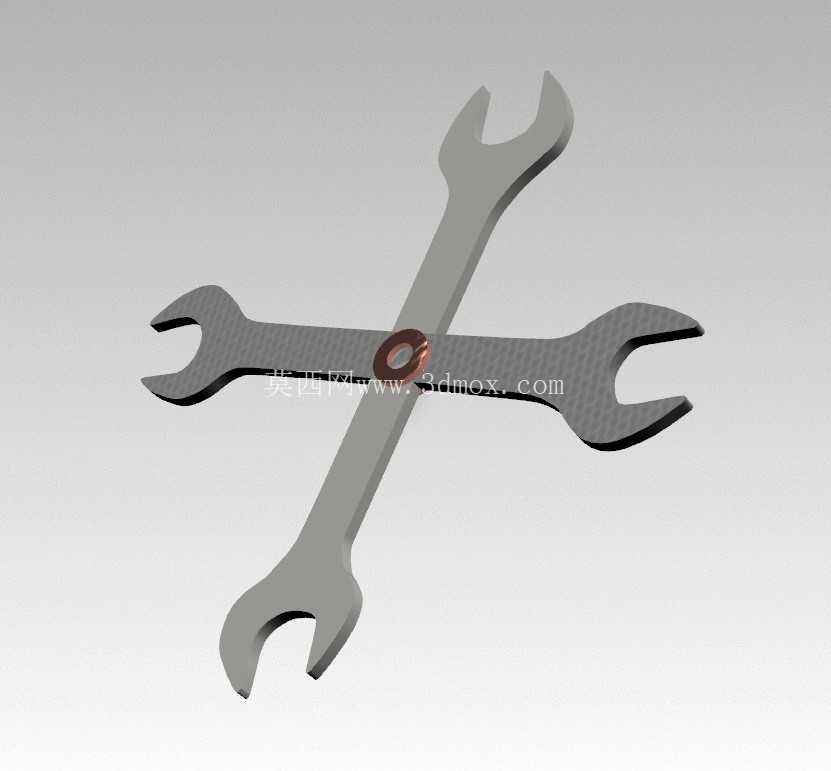

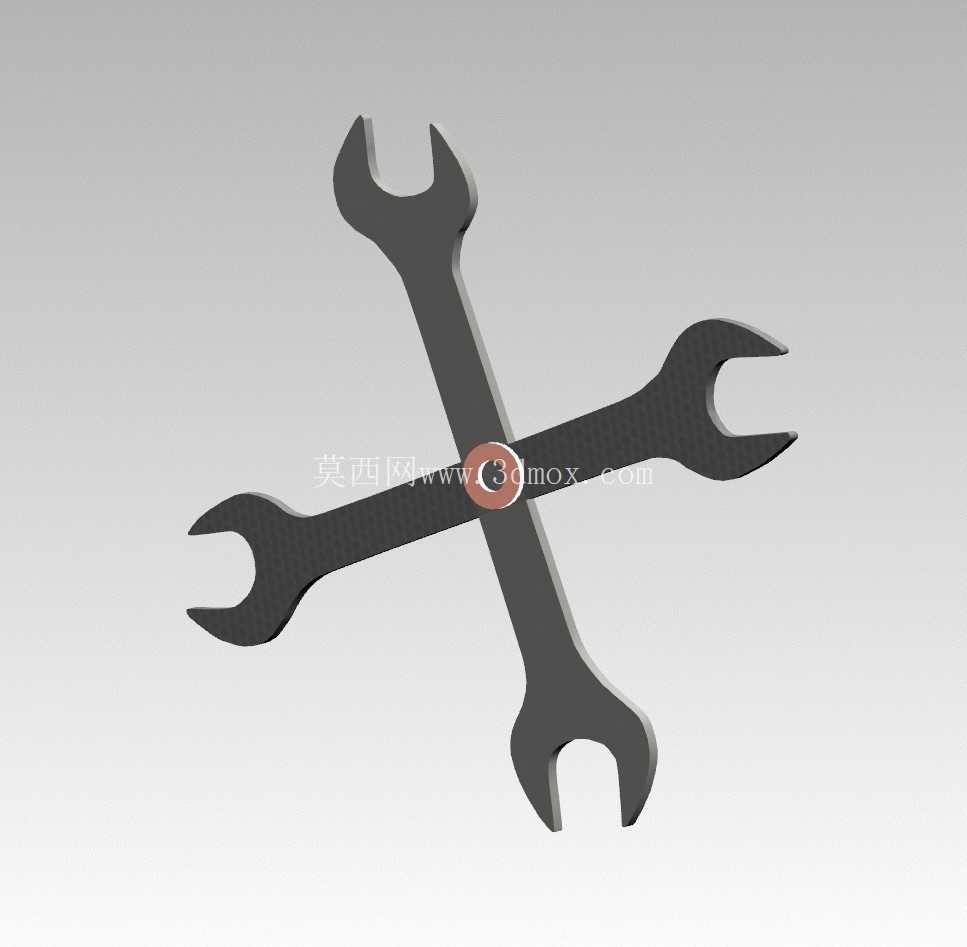

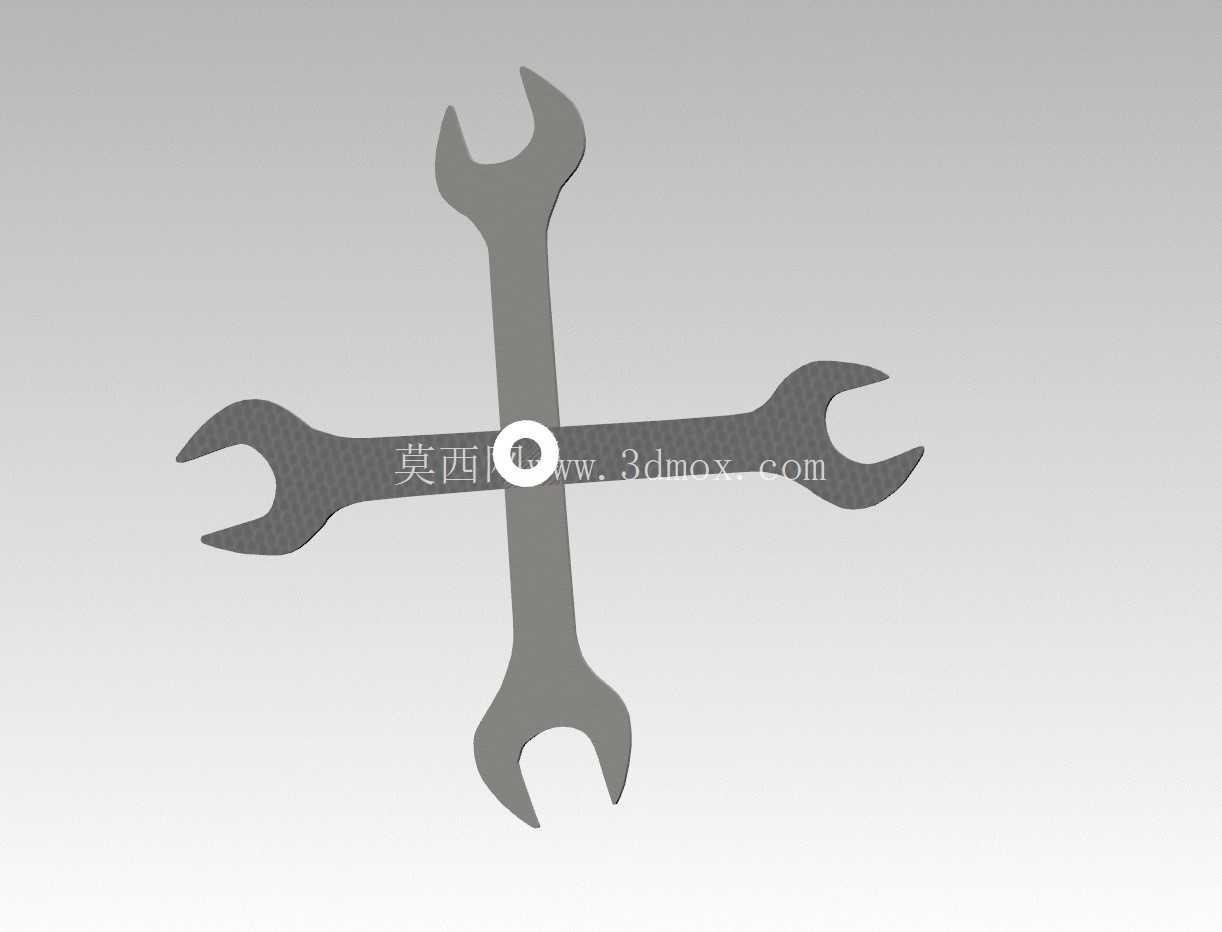

本体结构采用交叉式一体化布局，两个扳手本体在中心位置通过铆接枢轴实现交叉固定，枢轴位置做了加厚衬套处理，避免频繁开合转动导致的本体磨损，同时枢轴的铆接紧密度经过调校，既可以让两个扳手本体绕枢轴顺畅转动调整角度，又不会出现松旷晃动的问题，保证作业时的夹持稳定性。每个开口的夹持面都做了15度的倾角设计，这一角度是开口扳手的经典设计参数，在狭小空间内作业时，扳手每次转动最小仅需30度的空间即可完成复位，相比无倾角的直开口设计，空间适应性提升一倍，能在管路旁、设备缝隙等转动空间受限的位置完成紧固件拆装。

从外形尺寸与安装边界来看，扳手整体展开后的最大对角线长度控制在200mm以内，属于便携级手动工具范畴，单个扳手臂的长度按照对应开口的尺寸做了差异化设计，大尺寸开口对应的臂长更长，利用杠杆原理在拆装大规格紧固件时获得更合适的力矩，避免臂长过短导致施力不足、臂长过长导致力矩过大拧断螺栓的问题；小尺寸开口对应的臂长稍短，适配小规格紧固件的力矩需求，防止力矩过载造成螺纹滑牙。本体的截面采用中间厚边缘薄的冲压成型结构，靠近枢轴的位置厚度最大，保证整体结构强度，开口位置的厚度做了减薄处理，能适配沉头螺栓、凹槽内螺母等对扳手插入厚度有要求的安装场景，不会出现开口过厚无法卡入紧固件位置的问题。

功能特性上，这款扳手除了基础的紧固件拆装功能外，交叉枢轴的结构还允许两个扳手臂调整成不同的夹角，在遇到障碍物遮挡的作业位置时，可以调整扳手角度避开遮挡物，实现非直线位置的紧固件操作，相比固定结构的双头扳手，角度适应性更强。开口的夹持边缘做了圆角钝化处理，避免应力集中导致的开口崩裂问题，同时也能减少使用过程中划伤手部的风险。本体表面采用喷砂氧化处理，既可以提升金属表面的防锈能力，又能增加握持时的摩擦力，手上沾有少量油污时也不会轻易打滑。

设计过程中还做了受力仿真验证，对每个开口位置施加额定拆装力矩时，本体的最大应力集中点出现在枢轴与臂身的连接位置，通过在该位置增加过渡圆角、加厚局部壁厚的方式，将应力控制在材料屈服强度的60%以内，保证正常使用情况下不会出现臂身变形、开口断裂的问题。开口的夹持面做了轻微的防滑齿纹处理，齿纹深度控制在0.1mm以内，既可以增加夹持时的摩擦力，减少拧动时的打滑概率，又不会因为齿纹过深在紧固件表面留下明显的压痕，对外观要求较高的装饰性紧固件也能适用。
