车间多层刀具收纳转运手推车结构

在机加工车间的日常生产流转中，刀具的有序收纳与高效转运一直是影响工位换刀效率、减少刀具磕碰损耗的关键环节，这款多层结构的刀具转运手推车，正是针对CNC加工工位的刀具管理需求设计的实用工装。从实际应用场景来看，这类手推车主要服务于加工中心集群的生产区域，承担刀具从刀具预调室到各加工工位的转运、以及工位旁临时存储备用刀具的功能，替代传统零散的刀具盒堆放模式，避免刀具刃口因随意堆放产生磕碰、不同规格刀具混放导致的找刀时间浪费。

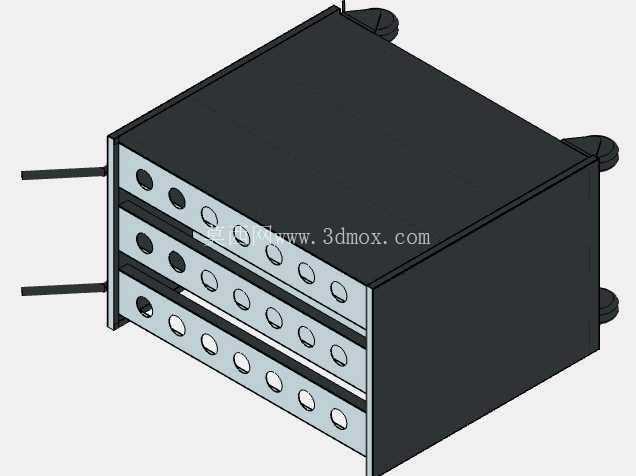

从功能特性上看，这款手推车采用三层抽屉式刀架布局，每层刀架面板都按照标准CNC刀具的刀柄直径加工了对应规格的定位孔，不同孔径的孔位分区排布，可以兼容不同规格的铣刀、钻头、镗刀等常用加工刀具，刀具插入孔位后可以保持竖直固定状态，刃口不会与其他物件接触，同时每层的抽拉结构可以让操作人员不用俯身翻找，直接拉出对应层就能快速取用目标刀具。车体底部配置了四个带刹车的万向脚轮，在平坦的车间环氧地坪上推行阻力极小，停靠在工位旁时踩下刹车即可固定位置，不会因为机床振动或者人员误碰产生滑移。车体两侧设置了内嵌式的推拉把手，推行时手部握持位置贴合人体工学，转向时可以轻松控制方向，即使满载刀具的状态下，单人也能平稳完成转运操作。

设计思路上，这款手推车整体采用框架式焊接结构，主体框架使用冷轧钢板折弯后焊接成型，保证整体结构的刚性，满载状态下不会出现框架变形的问题。刀架面板采用耐磨的金属板材加工，孔位的加工精度控制在合理公差范围内，既可以保证刀柄插入后不会晃动，也不会因为孔位过紧导致刀具取放卡滞。车体的外壳采用封闭设计，除了抽拉的刀架层外，其余侧面都有挡板防护，可以避免车间内的切削液飞溅、切屑落入刀架内部污染刀具，顶部的封闭盖板可以临时放置预调完成的刀具、或者扳手等小型工装，拓展了使用场景。

从安装边界与尺寸适配来看，这款手推车的整体宽度控制在600mm以内，长度控制在800mm左右，高度适配成年人站立操作的舒适高度，刚好可以推入多数加工中心的工位旁间隙，不会占用过多的操作通道空间。每层刀架的孔位数量按照常规加工中心的刀具配置数量设计，三层总容量可以满足单台加工中心一个班次的备用刀具存储需求，不用频繁往返刀具室取刀。刀架层的抽拉行程做了限位设计，拉出到最大位置时不会从框架内脱落，避免满载时抽拉过度导致刀具滑落。脚轮的安装位置突出车体底部边缘，提升了整车的稳定性，即使在推行过程中遇到地面的小凸起或者线槽，也不会出现侧翻的问题。

在实际使用中，这类刀具手推车还可以根据车间的具体需求调整孔位的规格配比，比如针对以大直径铣刀为主的模具加工车间，可以加大直径孔位的占比，针对以小孔径钻头为主的零件加工车间，可以增加小孔位的数量，结构本身的模块化设计让这类调整不需要改动主体框架，只需要更换对应规格的刀架面板即可，具备较强的场景适配性。整体结构没有多余的复杂构件，后期维护也十分简便，脚轮磨损后可以单独更换，刀架面板出现磕碰损伤后也可以快速拆换，不会因为单个部件损坏导致整车无法使用，非常适合离散型机加工车间的日常生产使用。
