工业传动用薄壁滚子轴承结构设计

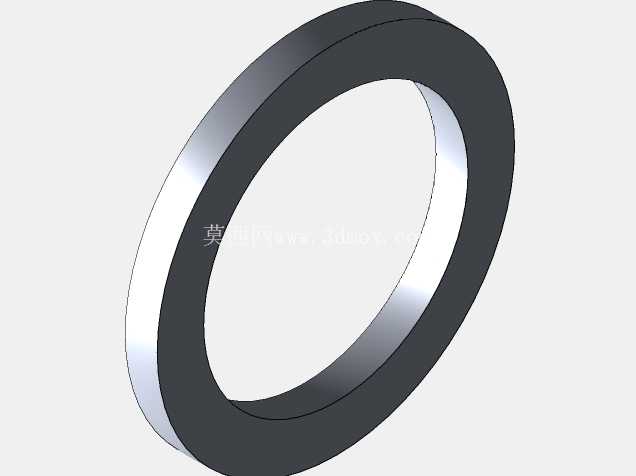

在各类需要低摩擦回转传动的机械结构中，这类薄壁环形滚子轴承是应用覆盖度极高的基础支承部件，从普通的机床主轴辅助支承、输送线辊筒端盖支承，到中小型减速机的输入输出轴定位、工装夹具的回转台面支承，都能见到这类结构的身影。不同于重载场景下使用的多列滚子轴承，这款薄壁结构的滚子轴承更适配安装空间紧凑、径向载荷占比高、转速中等的传动场景，设计之初就优先控制了径向截面尺寸，避免占用过多的安装腔空间，给周边的密封件、端盖锁紧结构留出足够的布置余量。

从结构设计逻辑来看，这款轴承采用单排圆柱滚子作为滚动体，内外圈滚道采用等曲率的圆弧修形处理，避免滚子在滚道边缘出现应力集中的问题，即使在安装存在轻微同轴度偏差的情况下，也能通过滚道的微量形变补偿安装误差，不会出现局部点蚀过早失效的情况。轴承的内外圈端面做了0.2mm的倒角处理，既方便压装过程中顺利进入轴承座孔和轴颈位置，也能去除机加工产生的锐边毛刺，避免装配时刮伤安装配合面，影响配合精度。滚子的保持架采用一体式冲压结构，兜孔间隙控制在合理范围，既能保证滚子滚动过程中不会出现卡滞，也能限制滚子的轴向窜动量，避免高速运转时滚子与保持架产生异常撞击噪音。

实际选型应用时，需要重点关注这款轴承的安装边界尺寸：轴承的内圈与轴颈采用基孔制过渡配合，配合公差控制在k6区间即可满足多数中等载荷场景的需求，外圈与轴承座孔采用基轴制过渡配合，公差选取J7区间，既可以保证轴承运转时不会出现外圈蠕变打滑，也方便后期维护时的拆卸更换。轴承的轴向定位通常采用轴用弹性挡圈配合孔用挡圈实现，不需要额外加工复杂的锁紧螺纹台阶，进一步简化了周边轴系和座体的加工工艺，降低整体制造成本。在润滑方式选择上，这款轴承既可以采用脂润滑，也可以适配稀油润滑场景，采用脂润滑时需要在装配前填充占轴承内部空腔三分之一到二分之一的锂基润滑脂，避免填充过多导致运转时温升过高；采用稀油润滑时需要在轴承座对应位置开设油槽和进油孔，保证润滑油能够顺利进入滚道接触区域，带走滚动摩擦产生的热量。

从实际使用场景的适配性来看，这款轴承能够承受纯径向载荷，也能承受少量的瞬时轴向载荷，不适合作为主要的轴向定位部件使用，通常在轴系设计中会搭配深沟球轴承或者推力轴承来承担轴向载荷，这款滚子轴承主要承担径向方向的支承作用。在输送线辊筒的应用场景中，这类轴承通常安装在辊筒两端的内孔中，配合固定芯轴实现辊筒的顺畅回转，因为辊筒的载荷主要来自输送物料的重力，方向垂直向下，正好匹配这类轴承的径向承载特性，同时薄壁结构可以让辊筒的外径做的更小，在相同输送线高度下获得更大的物料通过空间。在中小型工装夹具的回转台面应用中，这类轴承可以作为台面的主支承，配合中心的定位芯轴实现台面的360度回转，因为工装夹具的回转转速不高，载荷平稳，这类轴承的精度完全可以满足工装的定位需求，不需要选用高精度等级的轴承，能够有效控制工装的制造成本。

建模过程中需要重点关注滚道的曲率匹配关系，滚子的直径公差需要控制在微米级，保证所有滚子的直径一致性误差不超过0.002mm，避免出现个别滚子承载过大、其余滚子不受力的偏载情况。内外圈的滚道表面粗糙度需要达到Ra0.8以下，减少滚动摩擦过程中的磨损量，延长轴承的使用寿命。保持架的兜孔位置需要与滚道中心严格对中，偏差不超过0.05mm，避免滚子在滚动过程中出现歪斜，导致运转卡滞。另外在轴承的两端需要预留密封件的安装空间，如果是采用接触式橡胶密封，需要在内外圈对应位置加工密封槽，密封槽的尺寸公差需要严格匹配密封圈的线径，保证密封效果的同时不会产生过大的摩擦阻力。

很多新手工程师在选用这类轴承时容易出现两个误区：一是盲目选用大载荷等级的轴承，导致安装空间浪费，成本升高；二是配合公差选择不当，要么配合过松导致轴承跑圈磨损轴和座孔，要么配合过紧导致轴承径向游隙过小，运转时温升过高出现抱死。这款薄壁滚子轴承的径向游隙在出厂时已经按照普通组级别的标准调整完成，装配时不需要额外调整游隙，只要按照推荐的配合公差进行加工和装配，就能获得理想的运转效果。在装配过程中需要注意，压装轴承时要采用专用套筒顶住轴承的对应套圈，压装内圈时力只能作用在内圈端面，压装外圈时力只能作用在外圈端面，不能通过滚动体传递压装力，否则会导致滚道和滚子表面出现压痕，直接影响轴承的运转精度和使用寿命。
