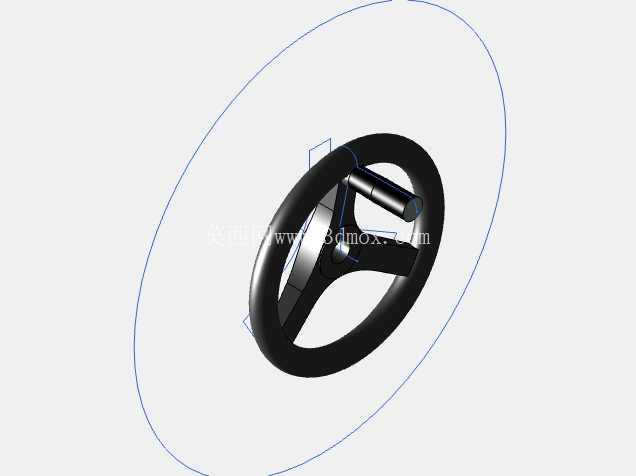

三辐式200规格工业操作手轮结构

在各类工业设备的手动操作环节，手轮是承担人工调节、锁紧、位移控制功能的核心操作件，这款直径200规格的三辐式手轮，适配多数需要手动微调的工业设备操作场景，从机床的进给调节、工装夹具的锁紧控制，到流体管路阀门的启闭操作、印刷包装设备的工位微调，都能见到这类手轮的应用。不同于小型旋钮式操作件，200mm的轮缘直径设计，是经过人机工程测算的最优操作尺寸区间：操作人员单手握持轮缘转动时，手腕无需过度弯折，施力时力臂长度足够，不需要施加过大的握力就能输出足够的操作扭矩，即便戴劳保手套操作，也能稳定握持不会打滑。

从结构设计来看，这款手轮采用三辐条对称布局，区别于传统两辐或四辐手轮，三辐结构在同等材料用量下，能实现更高的结构刚性，辐条与轮毂、轮缘的衔接处做了圆弧过渡处理，避免应力集中导致的受力断裂问题，长期频繁操作也不会出现辐条变形的情况。轮毂位置设计有可拆卸的转动手柄，手柄与轮毂采用销轴连接，非操作状态下手柄可以自然垂下，避免突出的手柄剐蹭操作人员衣物或周边管线，操作时可以将手柄扳起，通过摇动手柄实现快速转动，相比直接握持轮缘，转动手柄的操作方式更适合需要快速大行程调节的工况，比如设备初始位置的快速对位、阀门的全开全闭操作。

轮缘部分采用圆弧截面设计，表面做了防滑纹理处理，握持时贴合手掌弧度，长时间操作不会产生硌手的不适感，轮缘外侧没有尖锐棱角，即便操作时手部打滑也不会造成划伤。轮毂的安装孔位采用标准键槽连接结构，适配行业通用的操作轴径，安装时只需要将手轮套入设备操作轴，拧紧轴向固定螺钉，配合平键传递扭矩即可完成装配，不需要额外加工定制连接结构，替换老旧损坏手轮时也能直接适配，降低设备维护的配件选型成本。

在安装边界上，这款手轮的轴向安装厚度控制在合理区间，安装后突出设备面板的尺寸不会过大，不会占用过多的设备外部操作空间，对于操作面板布局紧凑的设备，也能留出足够的手部操作空间，不会和周边的按钮、指示灯、其他操作件产生干涉。手轮的转动阻尼设计适中，既不会因为阻尼过小导致设备受震动时手轮自行转动，改变已调好的设备参数，也不会因为阻尼过大导致操作费力，微调时可以精准控制转动角度，实现毫米级的进给调节精度。

从实际使用场景的适配性来看，这款手轮的金属材质结构可以适应车间内的多粉尘、少量切削液飞溅的工作环境，表面做了防锈处理，长期在潮湿或有轻微腐蚀的环境下使用也不会出现锈蚀卡滞的问题，辐条之间的镂空设计，一方面减轻了手轮自身的重量，降低操作轴的负载，另一方面也不容易积攒粉尘、切屑，日常维护只需要简单擦拭就能保持清洁，不会因为切屑卡入转动部位导致操作卡滞。不同于塑料材质的手轮，金属结构的手轮在承受较大操作扭矩时不会出现开裂、碎裂的问题，即便是设备卡滞需要施加较大力转动时，也能保证结构完整性，避免操作过程中手轮破损引发的安全问题。

在结构建模过程中，需要重点关注辐条与轮缘、轮毂衔接处的圆角处理，这些位置是应力集中的高发区域，圆角半径过小会导致使用过程中出现应力断裂，建模时需要保证过渡曲面的顺滑，没有折线或锐角；轮毂上的手柄安装孔需要保证同轴度，避免手柄转动时出现卡滞；安装键槽的尺寸需要符合通用公差标准，保证和标准操作轴的适配性，不需要二次修配就能完成装配。轮缘的截面弧度需要贴合人体手掌的握持曲线，建模时可以参考人机工程学的握持尺寸，保证不同手型的操作人员都能舒适握持。
