3KW1410转轴向扁平盘式电动机结构

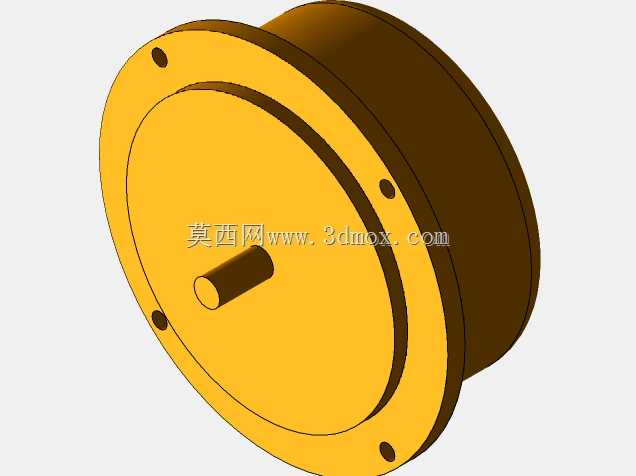

　　这款盘式电机采用轴向磁通的结构布局，和传统径向磁通的圆柱电机相比，轴向尺寸被大幅压缩，整体呈现扁平盘状的外形，在安装空间轴向受限的设备场景中具备极强的适配性，比如紧凑排布的自动化生产线动力工位、薄型输送设备的内置驱动单元、对安装厚度有严格限制的专用设备传动端，都能依托其短轴向的结构优势完成动力集成，不需要额外预留过长的电机安装纵深，能有效缩减整套设备的外形体积。从结构设计逻辑来看，这款电机将输出轴布置在端盖中心位置，端盖圆周上均匀分布四个安装孔，安装孔的位置度公差在建模时严格按照同轴度、端面跳动的形位公差要求设定，保证电机安装后输出轴的回转精度，避免运行过程中出现轴系偏摆带来的振动、噪音问题，也能延长配套轴承的使用寿命。

　　端盖与机壳的配合面采用止口定位结构，建模时预留了合理的配合公差，既保证装配时的同轴度精度，也能避免过盈量过大导致的装配困难，或者间隙过大带来的防护等级不足问题。输出轴的轴伸尺寸按照常规工业传动的配合要求设计，可直接配套联轴器、同步带轮或者小模数齿轮，不需要额外做轴头改装就能适配多数常规传动场景，轴伸端的台阶定位面也做了对应的公差约束，保证传动件安装后的轴向定位精度，避免传动件在运转过程中出现轴向窜动。电机的整体外壳采用一体化的盘式结构，散热面均匀分布在圆周和后端平面，在自然散热的工况下就能满足额定功率下的热平衡要求，不需要额外加装外置散热风扇，进一步缩减了整体轴向长度，也降低了运行过程中风扇带来的风噪和额外功耗。

　　在实际选型适配时，需要重点关注安装面的平面度要求，因为盘式电机的轴向尺寸短，安装面的平面度误差会直接传递到电机端盖，导致端盖变形挤压内部轴承，影响轴系回转精度，所以建模时安装端面的平面度公差设定为七级精度，和常规工业电机的安装面精度要求保持一致。这款电机的额定功率为3KW，额定转速1410r/min，属于四级电机的转速区间，输出扭矩特性适配多数中低速重载的传动场景，不需要搭配大减速比的减速器就能直接驱动部分低转速负载，能简化整套传动链的结构，减少传动环节带来的效率损失和故障点。

　　从建模细节来看，所有的安装孔都做了沉头结构设计，装配时螺栓头可以完全沉入沉孔内，不会突出电机安装端面，避免螺栓突出部分和周边设备结构产生干涉，也能让电机安装端面和设备安装面完全贴合，保证安装的稳定性。端盖上的密封槽结构在建模时也做了完整还原，可配套安装O型密封圈，满足常规工业环境下的防尘防溅要求，适配多数车间工况的使用需求，不需要额外做防护改装。在三维建模过程中，所有的回转类特征都严格按照同轴约束搭建，输出轴、轴承位、止口、安装止口的回转中心完全重合，从模型层面就规避了不同轴带来的装配问题，结构工程师在做设备布局时，可以直接调取该模型放入装配体，通过安装孔的配合约束就能完成定位，不需要额外调整电机的姿态，也能直接在装配体中核验电机和周边结构的干涉情况，比如输出轴和传动件的配合长度、电机外壳和周边机架的安全间隙、接线位置的操作空间等，都能通过模型直接完成校核，减少实际生产装配时出现的干涉问题。和传统圆柱电机相比，这种盘式结构的电机转动惯量更低，动态响应速度更快，在需要频繁启停、正反转切换的传动工位上，能更快达到设定转速，也能更快制动停止，提升设备的运行节拍，适合在自动化设备的间歇传动工位使用。同时因为轴向结构紧凑，在多电机排布的设备上，比如印刷设备的多辊驱动工位、包装设备的多轴传动工位，可以将多个盘式电机并排布置在同一安装平面上，不需要错开位置避让电机的轴向长度，能让设备的整体布局更加紧凑规整，减少设备的占地面积。
