带安装底座的法兰式轴座连接构件

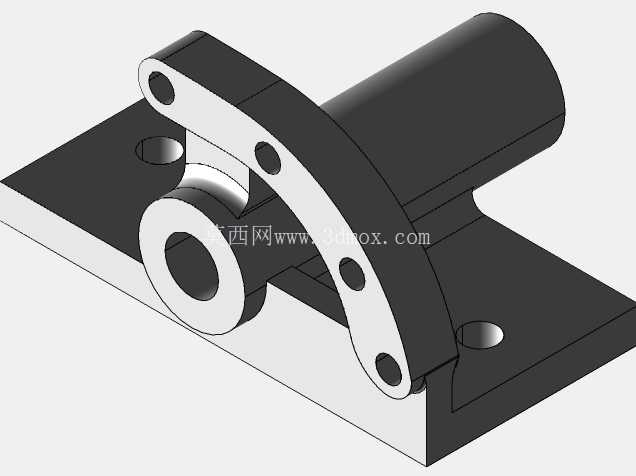

　　在各类工业传动、流体输送以及工装定位场景中，这类带一体式安装底座的法兰式轴座构件是十分常见的支撑连接部件，它的核心作用是为伸出的轴类零件提供稳定的径向支撑，同时通过底座的安装孔完成与设备机架、安装面的刚性固定，避免轴类部件在运转过程中出现径向窜动、偏摆，保障传动或导向精度。从结构设计来看，构件底部为矩形安装平板，平板上开设两个对称的沉头安装孔，安装时可采用内六角螺栓穿过沉孔将整个构件锁固在安装基准面上，沉孔设计能够让螺栓头部完全没入平板表面，不会突出平面干涉其他周边部件的布置，平板的底面做了平面度公差要求，安装后能够与基准面完全贴合，避免安装应力导致的构件变形。

　　与底座垂直连接的是圆筒状轴套主体，轴套内孔为光滑圆柱面，可与光轴类零件形成间隙配合，内孔的表面粗糙度、圆柱度公差直接决定了轴类部件运转时的顺滑程度，设计时通常会根据配合轴的直径选取合适的公差带，兼顾支撑刚性与转动灵活性。轴套与底座连接的位置设置了三角形加强筋结构，筋板分别连接轴套外壁、法兰端面以及底座上表面，能够有效抵消轴类部件负载时传递到轴套根部的弯矩，避免长期交变负载下出现根部断裂的问题，筋板的厚度根据轴套的额定负载做匹配设计，在保障结构强度的同时尽可能减少不必要的材料占用，控制构件整体重量。

　　轴套的外端设置了带多个安装孔的圆形法兰盘，法兰盘上沿圆周均匀分布四个通孔，可用于对接端盖、外部连接件或者密封组件，法兰端面与轴套内孔的垂直度有严格公差要求，保障对接部件安装后与轴套的同轴度，避免出现偏载磨损。这类构件常应用在小型传动设备的输出轴支撑、气动管路的导向轴座、工装夹具的定位柱安装座等场景，比如在小型皮带输送线的从动端，就可以采用这类轴座来安装从动辊的支撑轴，通过底座固定在输送线侧板上，法兰端可加装轴承端盖防止粉尘进入配合面；在一些手动工装夹具中，这类构件也可作为导杆的滑动支撑座，保障导杆直线运动的精度，不会出现卡滞。设计这类构件时，首先需要确定内孔的配合直径，根据所支撑轴的负载大小计算轴套的壁厚，避免壁厚不足导致受力变形；其次要确认安装底座的孔位间距，匹配设备安装面的预留孔位置，防止出现安装错位；法兰端的孔位分布需要根据对接部件的安装尺寸做对应调整，保证连接件能够顺利装配。构件的所有棱边都做了倒角处理，既能够去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能够在装配时起到导向作用，方便轴类零件顺利插入内孔，也便于对接部件与法兰盘的定位。

　　从安装边界来看，底座的矩形轮廓决定了构件在安装面上需要占用的平面空间，设计选型时需要预留足够的安装操作空间，保证螺栓能够顺利拧紧；轴套的伸出长度决定了轴类部件的支撑跨距，跨距过大时需要适当增加轴套壁厚或者增设加强筋，避免支撑刚性不足；法兰盘的外径尺寸需要考虑周边部件的布置间距，防止法兰突出部分与其他运动部件发生干涉。这类构件通常采用铸铁或者铸钢材料铸造毛坯后再进行机加工，也可根据使用场景采用铝合金材料加工以降低整体重量，加工时需要先以底座底面为基准加工轴套内孔，再以内孔为基准加工法兰端面和安装孔，保障各部位的形位公差符合设计要求，最终成品需要去除所有加工飞边，配合面做防锈处理，避免长期使用出现锈蚀影响配合精度。
