轻量化多孔传动链轮三维结构设计

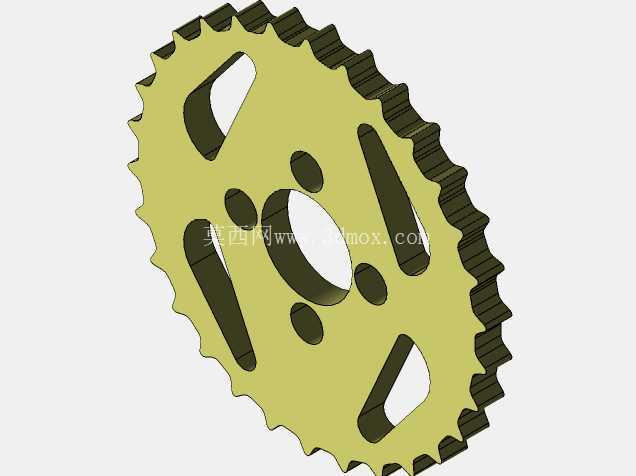

　　在链传动系统的实际选型与结构设计环节，链轮作为和链条直接啮合的核心承载零件，其结构合理性直接决定整套传动机构的运行寿命、传动效率与动态平稳性，这款带减重孔结构的链轮，主要适配中小载荷的闭式或半开式链传动场景，常见于通用输送设备、小型动力传输单元、非机动车传动系统以及部分轻工机械的动力传递环节。从实际使用场景来看，这类链轮多搭配标准节距的滚子链使用，工作过程中需要持续承受链条啮合带来的接触应力、启动瞬间的冲击载荷，以及长期运转下的磨损消耗，因此在结构设计阶段，首先要保证轮齿的齿形参数完全匹配对应链条的啮合要求，齿廓曲线采用符合啮合标准的三圆弧一直线构型，确保链条进入和退出啮合时不会出现卡滞、跳齿问题，同时降低啮合过程中的冲击与噪音。这款链轮在轮体结构上做了针对性的优化，没有采用传统的实心辐板结构，而是在辐板区域开设了多个不同形状的镂空槽，其中包含长条形通槽、圆形定位孔以及中心安装孔，这类设计首先是为了在保证轮体结构强度、刚度满足载荷要求的前提下，尽可能降低链轮自身的转动惯量，减少传动系统启动和变速过程中的惯性损耗，对于高速运转的传动场景来说，更低的转动惯量也能提升传动响应速度，降低轴系的动不平衡风险。

　　从安装边界来看，中心的通孔为轴系安装位，孔周的几个小圆孔是配套的定位销孔或者紧固螺钉过孔，用于将链轮和传动轴、轮毂做周向固定，避免运转过程中出现周向窜动；辐板上的长条形镂空除了减重作用外，也可以在部分场景下作为安装附件的固定位，或是方便运转过程中散热、排出啮合区域带入的杂物，减少磨粒磨损的概率。轮齿部分的齿厚、齿高参数都严格匹配对应链条的尺寸规格，齿面的结构设计预留了足够的磨损余量，正常工况下即使长期运转出现均匀磨损，也能保证和链条的有效啮合长度，不会过早出现脱链问题。

　　在设计思路上，这类链轮的结构平衡了强度与轻量化的需求，没有为了极致减重过度削减辐板的有效承载宽度，所有镂空槽的边缘都做了圆弧过渡处理，避免应力集中导致的辐板开裂问题，尤其是在轮齿和辐板连接的根部区域，保留了足够的壁厚，能够承受啮合过程中轮齿传递过来的弯曲载荷。实际应用中，这类链轮的安装需要保证和配对链轮的共面度，避免出现偏磨导致的齿面异常损耗，而其轻量化的结构也降低了安装过程中的搬运难度，同时减少了传动轴的悬臂载荷，对于延长支撑轴承的使用寿命也有一定帮助。

　　不同于重载场景下使用的双排链轮、大模数链轮，这款单排结构的轻量化链轮更适合中低载荷、转速中等的传动场景，在设计建模过程中，轮齿部分采用参数化建模方式，齿形的每个尺寸都和链条节距、滚子直径做了关联，后续如果需要适配不同规格的链条，只需要修改对应参数就能快速生成新的齿形，大幅提升设计迭代效率；辐板部分的镂空结构也做了参数化约束，可以根据不同的载荷要求调整镂空的大小、数量和位置，在保证强度的前提下实现最优的减重效果。从外形尺寸的边界来看，链轮的齿顶圆、齿根圆尺寸严格符合链传动的设计规范，保证链条包角处于合理区间，不会因为齿顶圆过大导致链条张紧力异常，也不会因为齿根圆过小导致啮合深度不足出现跳齿问题；轮体的总厚度匹配对应链条的内节内宽，保证链条能够完全嵌入轮齿区域，不会出现侧向滑脱的问题。
