嘉丁拿园林系统伸缩管连接适配接头

日常园林养护作业里，不同品牌、不同系列的灌溉管路、伸缩操作杆经常会出现接口不匹配的问题，这类适配接头就是为解决跨系列组件连接痛点设计的，主要用于嘉丁拿Garten园艺系统的管路、伸缩操作茎杆与第三方渔网适配接头的转接连通，让不同规格的园艺作业配件能够可靠拼接，避免用户因为接口不兼容额外购置整套同系列配件，降低园艺作业的配件采购成本。

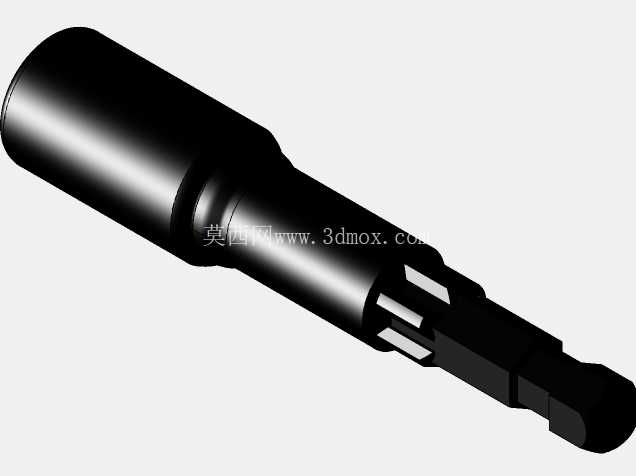

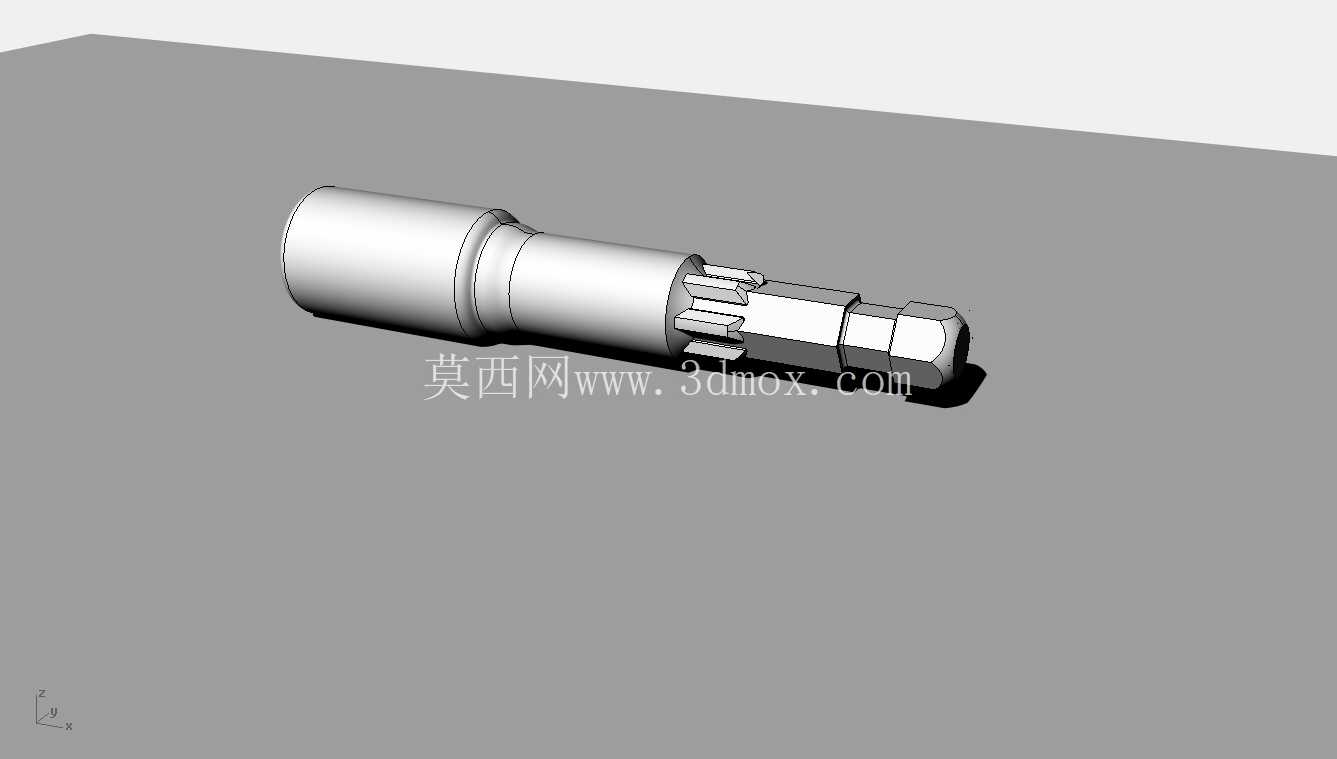

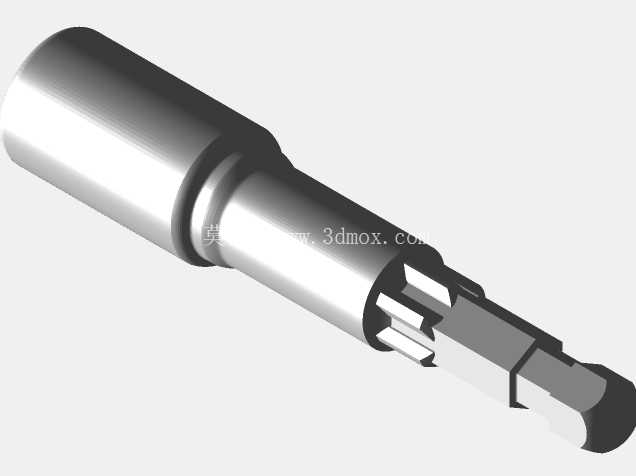

从结构设计来看，整个接头采用阶梯轴式的整体布局，不同轴段承担不同的功能：靠近一端的光滑圆柱段是插入端，设计时严格匹配嘉丁拿伸缩茎杆的内孔公差，表面做了低粗糙度处理，插入后能和杆体内壁形成紧密贴合，既保证连接后的同轴度，避免作业过程中接头晃动偏斜，也能在输水场景下减少渗漏风险。中间的多道环形凸台是限位与密封结构，每道凸台的外径差控制在0.8-1.2mm区间，安装到位后凸台会卡入对应连接件的卡槽内，形成轴向定位，防止通水或者受力牵拉时接头脱出；凸台之间的凹槽可以预留放置橡胶密封圈的空间，即使是带压输水的场景，也能保证接口处的密封性能，不会出现漏水泄压的问题。

靠近另一端的结构做了外齿与六角面的组合设计，外齿段是和渔网适配接头的内齿槽配合的，齿形采用渐开线短齿设计，齿侧间隙控制在合理范围，既能传递周向扭矩，在需要转动调整作业角度的时候不会出现打滑，也能方便安装时的对位插入，不需要反复调整角度就能顺利对接。六角面的设计是考虑到安装拆卸的便利性，日常维护或者更换配件时，用普通活动扳手就能卡住六角面施加扭矩，不需要定制专用的拆装工具，普通园艺从业者就能快速完成接头的更换与装配，降低维护的门槛。

设计过程中，首先要确认两端对接组件的接口尺寸边界：嘉丁拿伸缩茎杆的内孔直径、卡槽深度、有效插入深度是第一组核心尺寸，必须严格匹配原厂接口的公差带，否则会出现插不进去或者插入后旷量过大的问题；另一端渔网适配接头的内齿参数、内孔尺寸、锁紧行程是第二组核心尺寸，齿形的模数、齿数、压力角要和对接端完全一致，保证扭矩传递的可靠性。整体长度的设计要兼顾安装空间与连接强度，不能过长导致伸缩茎杆收回时出现干涉，也不能过短导致插入深度不足，受力后容易断裂脱出。

材质选择上，这类园林作业用的接头需要长期暴露在户外环境，要耐受日晒、雨淋以及常规园艺药剂的腐蚀，同时还要承受一定的牵拉、扭转载荷，所以结构设计时的壁厚分布做了针对性优化：应力集中的齿根位置、凸台过渡位置都做了圆角处理，避免应力集中导致的断裂，光滑轴段的壁厚在保证强度的前提下做了适当减薄，控制整体重量，长时间手持作业也不会增加过多负担。

实际使用场景中，这类接头除了连接伸缩茎杆与渔网配件，也可以用于同系统内不同规格水管的转接、延长杆与作业喷头的连接，只要两端接口尺寸匹配，就能实现可靠连通。安装时只需要将光滑端对准嘉丁拿伸缩茎杆的接口推入，直到环形凸台卡入卡槽听到到位的卡扣声，再将带齿端对准渔网适配接头的内齿槽插入，确认锁紧后就可以正常使用；拆卸时按住对接件的解锁卡扣，就能顺利拔出接头，不需要额外的复杂操作。

在三维建模过程中，这类轴类适配件的建模逻辑要先搭建整体的同轴度基准，所有轴段的回转中心必须保持在同一条轴线上，否则安装后会出现偏斜，导致连接受力不均；齿形部分的建模要严格按照对接件的齿形参数绘制，不能随意修改齿厚与齿高，否则会出现对接卡滞或者啮合间隙过大的问题；六角面的对边尺寸要符合通用扳手的尺寸标准，方便用户使用常规工具拆装。所有过渡位置的圆角要按照实际加工工艺设置，避免出现直角锐边，既防止安装时划伤操作人员，也能避免加工过程中出现应力集中的缺陷。
