嘉丁拿园林系统适配连接杆结构

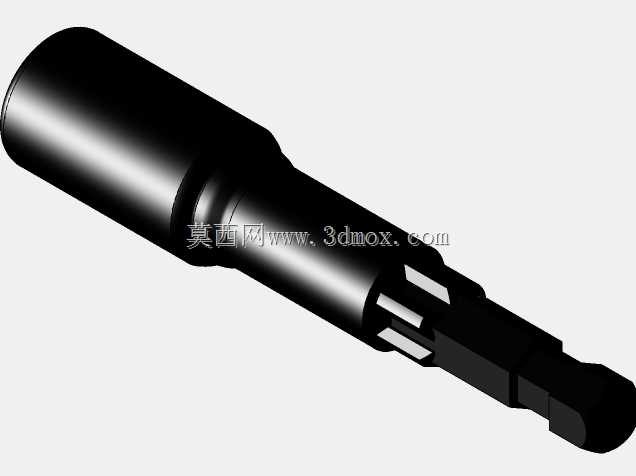

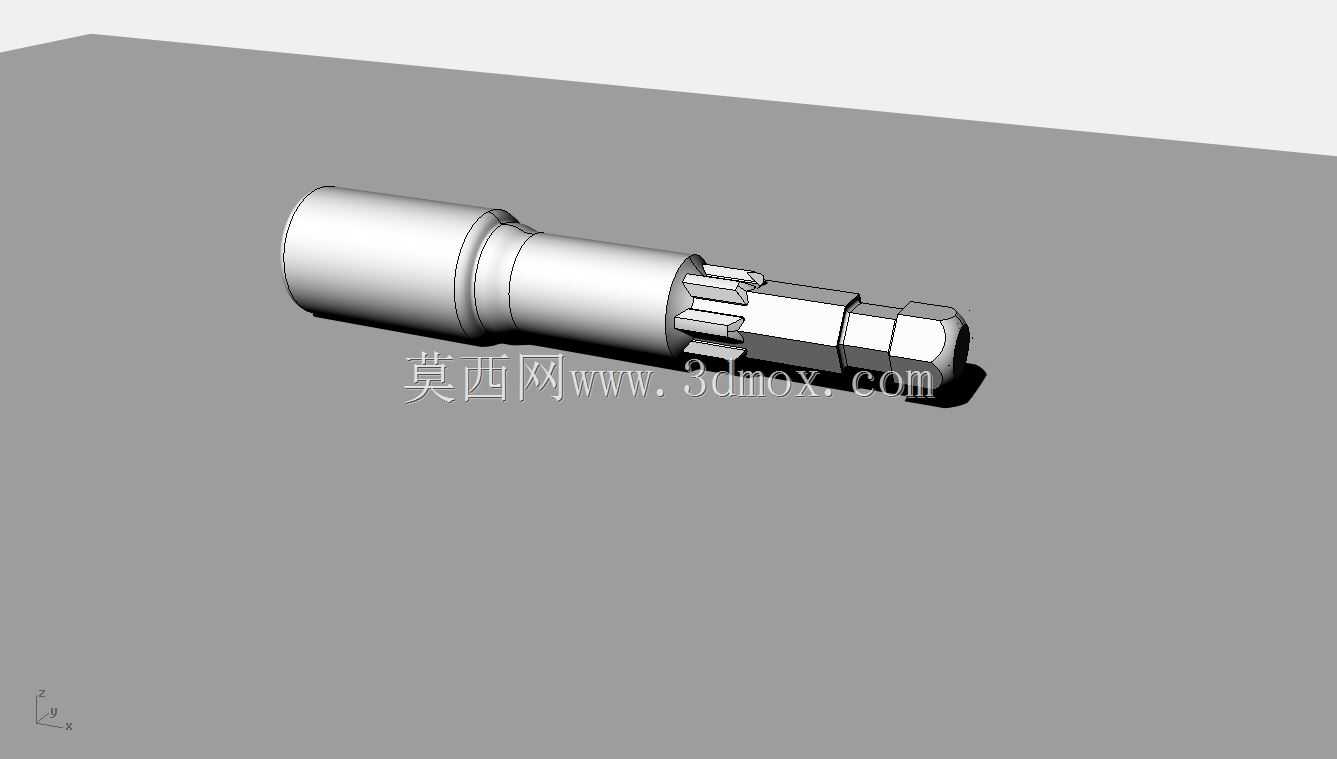

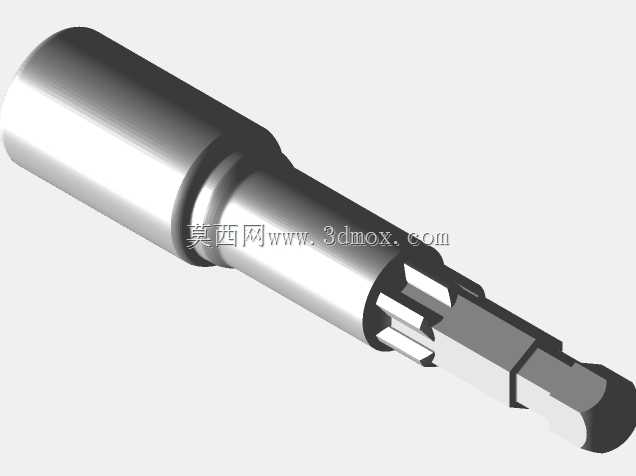

日常园林养护作业中，不同品牌、不同系列的园艺工具经常存在接口不匹配的问题，尤其是手持操作的伸缩接杆与各类喷水、修剪端头的连接，一旦接口规格不统一，就需要额外采购整套工具，大幅提升作业成本，这款适配结构就是针对嘉丁拿Garten系列园林工具系统开发的转接部件，主要用来实现渔网游标适配端头与嘉丁拿伸缩操作杆的可靠连接，解决跨品牌配件无法通用的实际痛点。从功能特性来看，该部件整体为长轴类回转结构，一端采用与嘉丁拿 telescopic 伸缩杆完全匹配的插接锁紧结构，外壁做了多段环形退刀槽设计，既可以减轻部件自身重量，也能在插接时容纳杆端的密封橡胶圈，避免长期使用后橡胶圈被挤压磨损导致连接松动；另一端设计为带周向齿槽的卡接结构，齿形参数完全匹配渔网游标适配器的接口卡槽，装配后可以传递周向扭矩，不会出现操作时端头打滑、转动力矩传递失效的问题，最末端的六角结构可以配合普通扳手辅助拧紧，不需要专用工具就能完成拆装，户外作业时维护十分方便。设计过程中优先考虑了户外使用的工况需求，整体采用等强度轴类结构设计，各段轴径的过渡位置都做了圆角处理，避免应力集中导致的部件断裂，因为园林作业时经常需要施加较大的扳动力或者承受杆身的弯曲载荷，应力集中位置很容易在长期交变载荷下出现疲劳断裂，圆角过渡的设计可以有效分散应力，提升部件的使用寿命。安装边界方面，该部件的插接端外径严格匹配嘉丁拿伸缩杆的内孔公差范围，装配后轴向窜动量控制在0.2mm以内，既不会因为间隙过大出现操作时的晃动感，也不会因为过盈量太大导致拆装困难，齿槽端的齿顶圆直径与卡槽的配合间隙控制在合理范围，卡接后可以实现周向无间隙传动，转动操作杆时端头可以同步响应，不会出现空程。实际使用场景中，该适配部件可以让用户不需要更换原有伸缩操作杆，就能搭配不同品牌的园林作业端头使用，比如高压喷水头、修枝剪适配器、杂草清理头等配件，大幅拓展原有工具的适用范围，降低园艺作业的工具采购成本，结构上没有复杂的异形曲面，常规的数控车削加简单的铣削工序就能完成加工，量产成本较低，适合作为通用园林工具配件推广使用。
