嵌入式瓷制浴缸三维结构设计方案

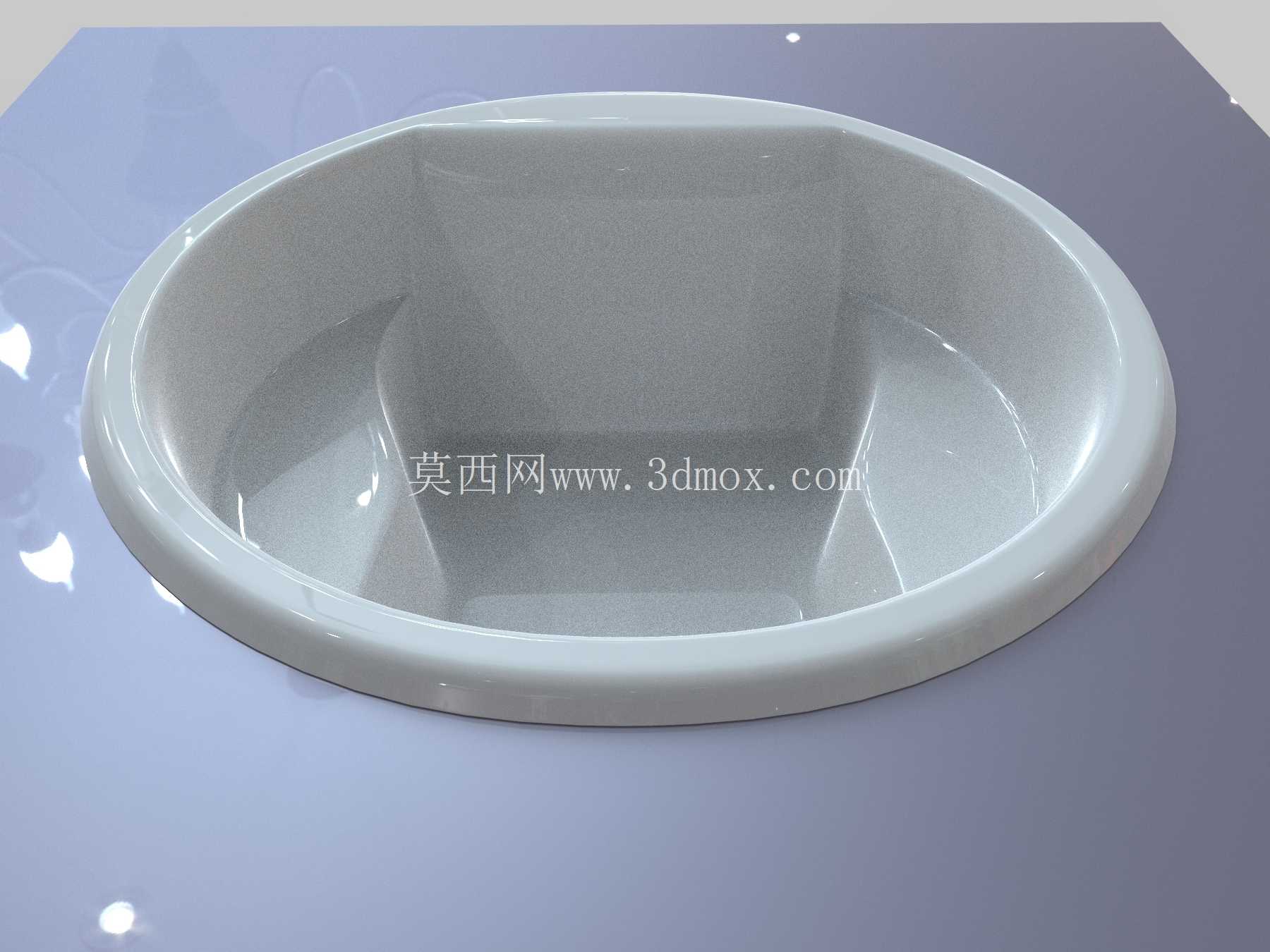

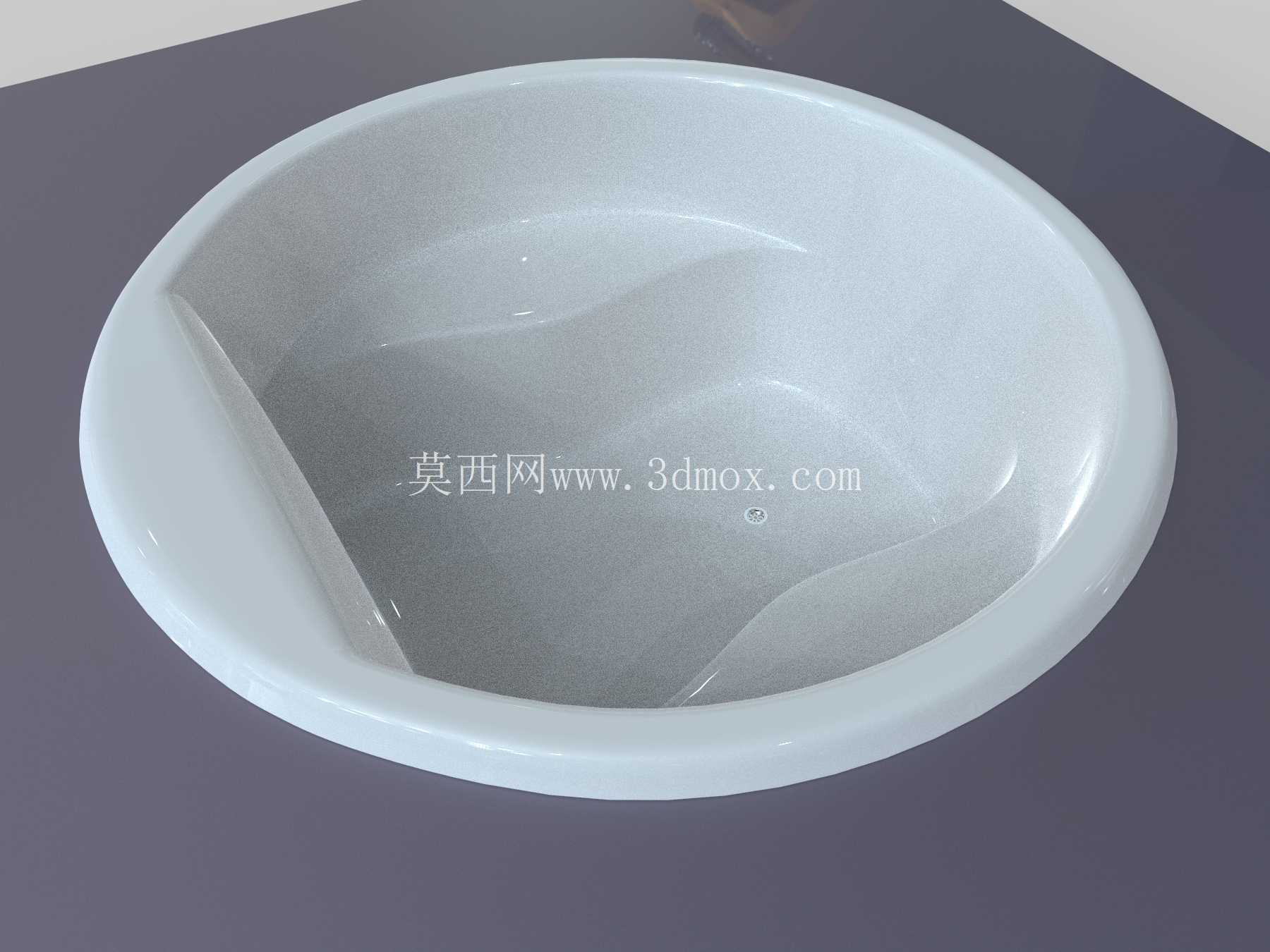

嵌入式瓷制浴缸的结构设计核心围绕台装场景的适配性展开，不同于独立式落地浴缸，该款产品完全依托台面结构完成承重与定位，设计阶段首先需要明确台面的开孔边界，缸体上沿的外翻边宽度控制在35mm，刚好能够搭在台面开孔的边缘，既可以遮挡开孔处的裁切缝隙，也能将缸体满载时的载荷均匀传递到台面基层，避免局部应力集中导致台面开裂。缸体的整体轮廓采用椭圆流线型设计，内壁的弧度经过反复校核，能够贴合人体躺卧时的背部、腿部曲线，减少长时间泡澡的肢体压迫感，缸体深度设定为480mm，在保证足够浸泡水位的同时，避免使用者进出时抬腿幅度过大，适配普通家庭的使用习惯。

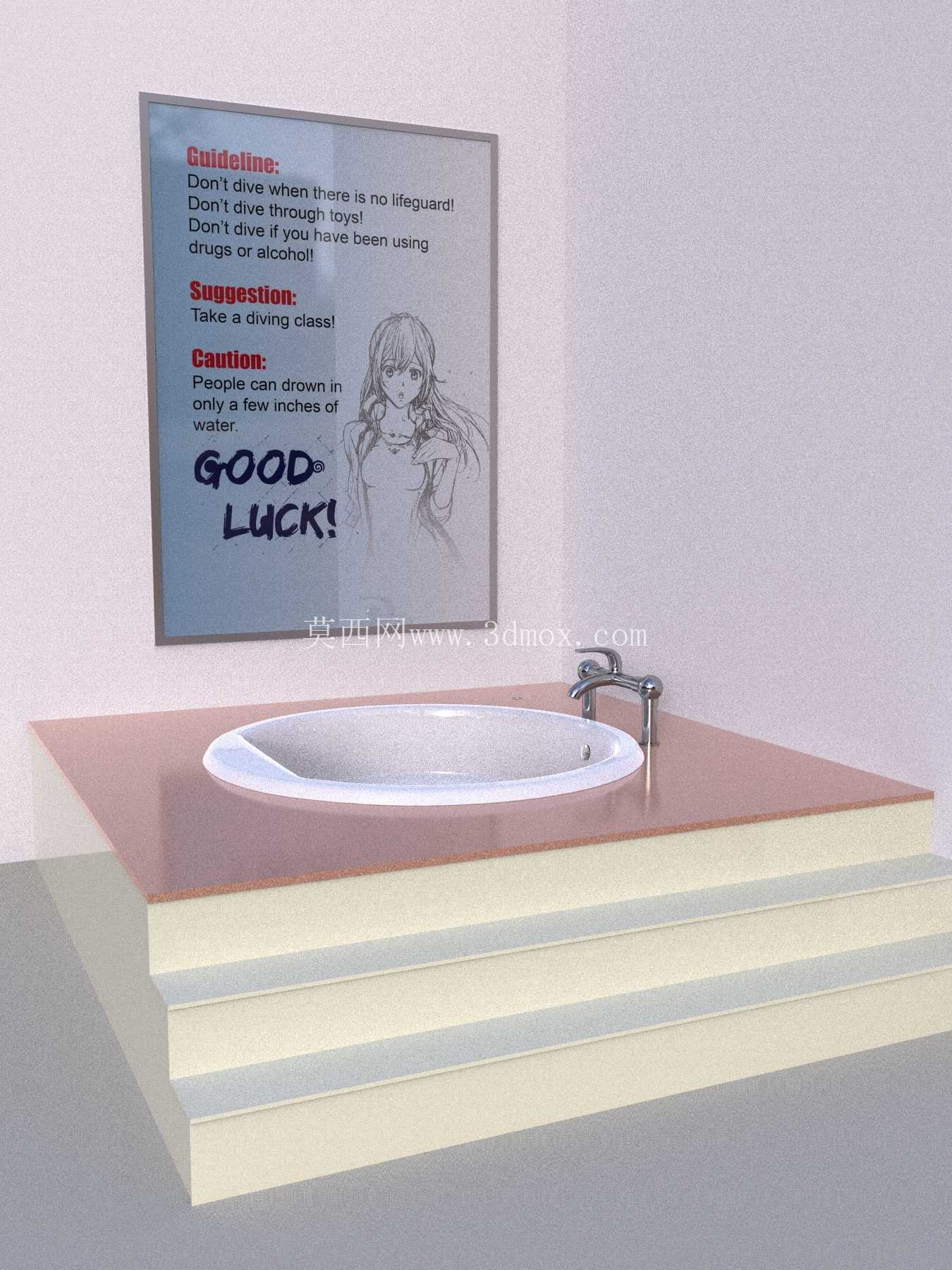

从安装边界来看，缸体嵌入台面下方的部分做了阶梯式收边结构，最外侧的台阶距离缸体上沿120mm，刚好对应台面下方多层叠级台阶的安装空间，叠级台阶的每一层高度差控制在80mm，既可以作为进出浴缸的踩踏台阶，也能隐藏缸体下方的给排水管路，避免管线外露影响整体美观。缸体的材质选用高温烧制的瓷制材料，表面施釉处理，釉面厚度控制在0.8mm-1.2mm之间，光滑致密的表面不易挂污，日常清洁仅需擦拭即可，同时瓷制材料的耐温性能优异，能够承受0-100℃的水温变化，不会因为长期接触热水出现材质变形、釉面开裂的问题。

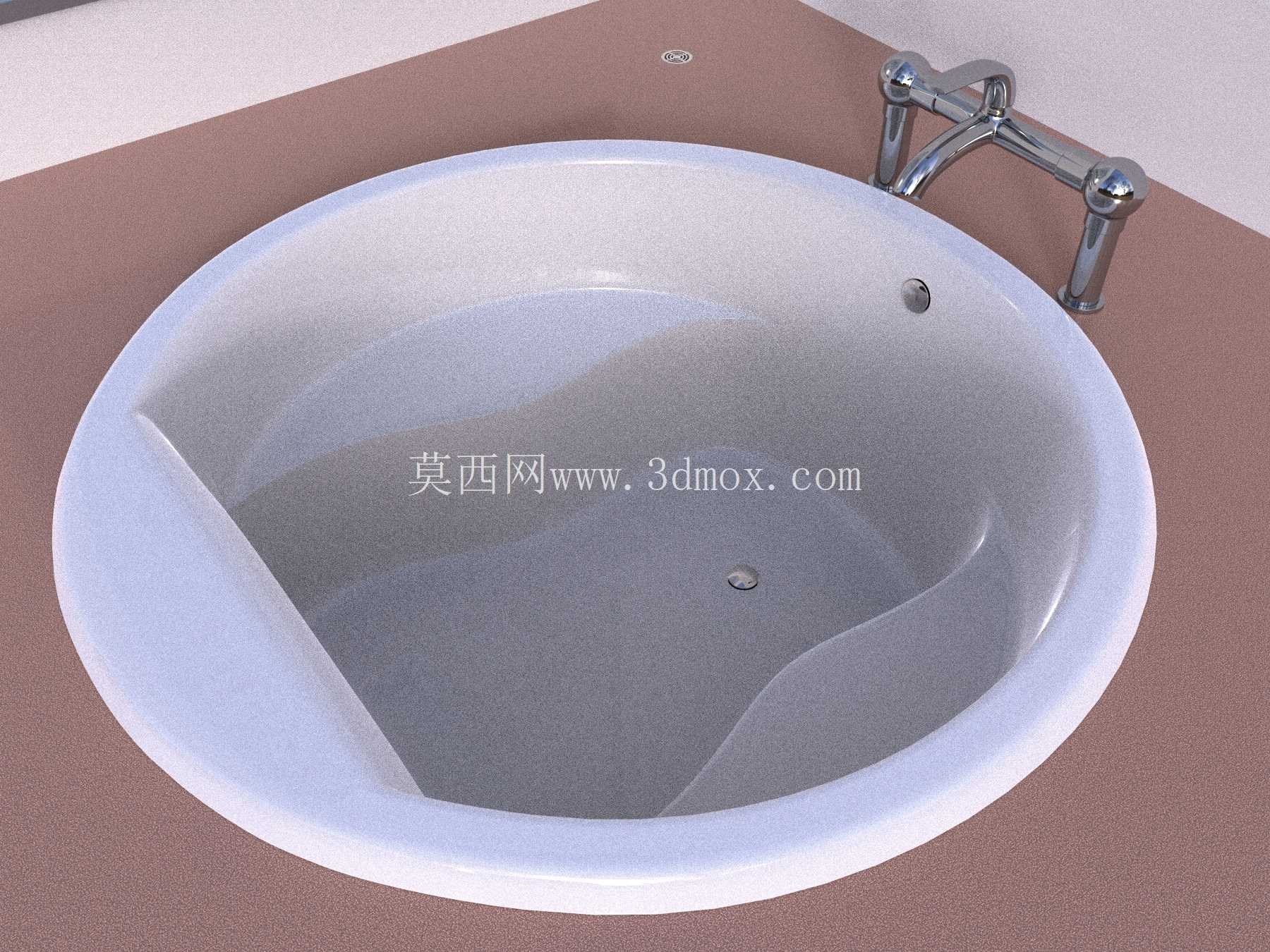

给排水接口的位置设计在缸体靠近墙面的一侧，进水龙头采用台装式安装结构，龙头的安装孔位预留在缸体上沿后方的台面上，冷热水管的接口中心距为150mm，符合国内家装给排水的通用标准，下水口设置在缸体底部的最低位置，坡度向落水口倾斜3°，能够保证缸内的积水完全排空，不会出现残留积水滋生异味的问题。缸体的底部设计有四个均匀分布的支撑脚，支撑脚的高度可以在10mm范围内调节，能够适配安装地面的轻微不平整，保证缸体放置平稳，避免使用过程中出现晃动、异响。

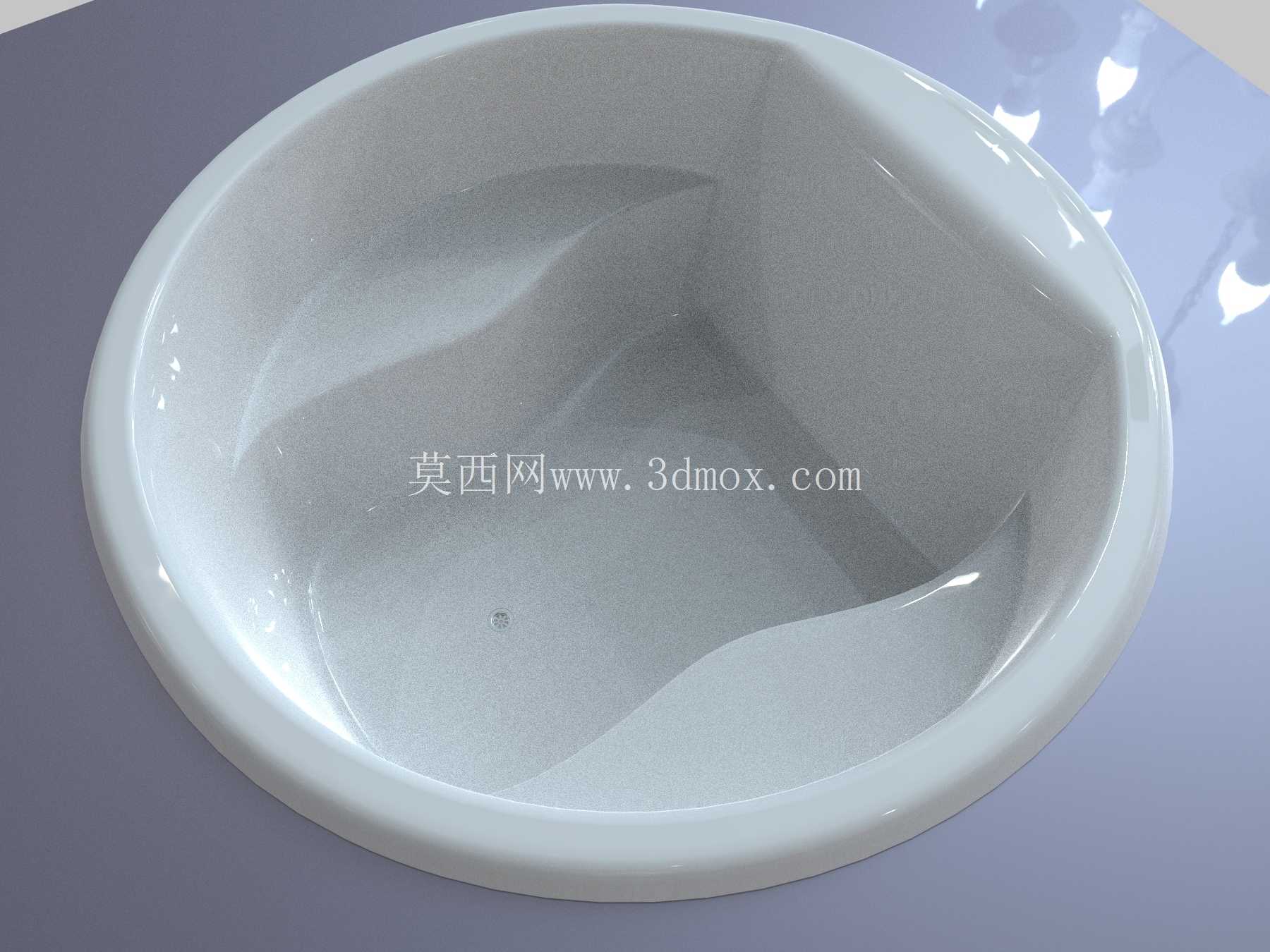

在实际应用场景中，这款嵌入式瓷制浴缸主要适配家装卫生间、酒店客房卫浴区、高端民宿泡澡区等场景，相较于亚克力材质的浴缸，瓷制材质的质感更温润，使用寿命更长，正常使用场景下的使用寿命可以达到30年以上。设计过程中还考虑了安全防护因素，缸体的上沿边缘做了R5的圆角处理，避免磕碰造成意外伤害，缸体内部的防滑区域做了细微的凹凸纹理处理，纹理深度控制在0.3mm，既不会影响釉面的整体光滑度，也能在缸内有水的情况下增加摩擦力，防止使用者滑倒。

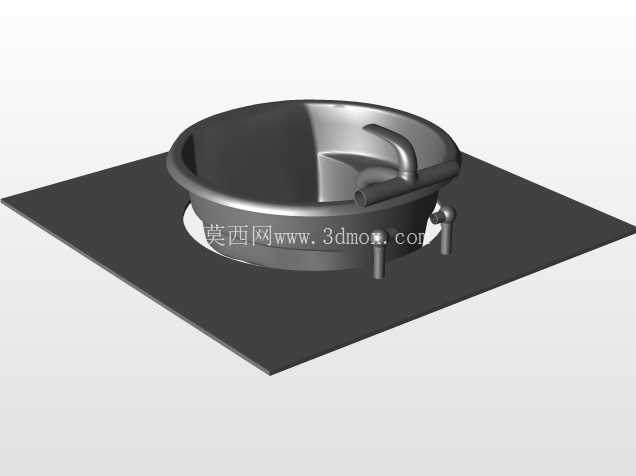

结构建模阶段需要重点关注缸体壁厚的均匀性，整体壁厚控制在12mm，避免因为壁厚不均导致烧制过程中出现变形、开裂的问题，缸体的外翻边位置做了加厚处理，厚度达到18mm，提升搭接受力位置的结构强度，满载状态下缸体加上水体的总重量约为280kg，台面基层需要按照这个载荷值做承重加固，一般采用18mm厚的多层实木板或者角钢支架作为台面支撑结构，保证长期使用过程中台面不会出现下沉变形。缸体与台面接触的位置需要预留2mm的安装间隙，填充中性密封胶做防水处理，避免台面积水顺着缝隙渗入下方结构，密封胶选用防霉型产品，能够适应卫浴空间潮湿的使用环境，长期使用不会出现发霉、发黑的问题。

从建模细节来看，缸体的曲面过渡需要保证G2连续，避免出现棱角、折痕，影响最终产品的外观质感，龙头安装位置的台面做了轻微的向后倾斜坡度，坡度为1°，能够将台面上的积水导向台面后侧的排水槽，不会流到地面造成湿滑。叠级台阶的踏面做了防滑处理，表面采用和缸体一致的瓷制材质，边缘做R3的圆角，台阶的整体宽度为300mm，符合人体工程学的踩踏尺寸，进出浴缸时脚部有足够的支撑面积，不会出现踩空的风险。
