双球体柔性管路连接接头结构设计

在工业流体输送管路系统的布设场景中，硬管连接的固有缺陷始终是现场安装与长期运维需要直面的问题——金属管路加工存在的长度公差、设备运行产生的微幅振动、地基沉降带来的管路错位、介质温度变化引发的热胀冷缩位移，都会在刚性连接节点处形成持续的应力集中，轻则导致接口密封失效出现渗漏，重则造成管路焊缝开裂、连接件断裂，引发系统停机故障。双球体柔性接头正是针对这类工程痛点设计的管路连接件，其核心作用是在两段硬管之间构建具备一定位移补偿能力的柔性连接节点，吸收管路系统中多维度的位置偏差与动态形变，阻断振动沿管路的传递路径，降低管路系统的运行噪声与结构疲劳风险。

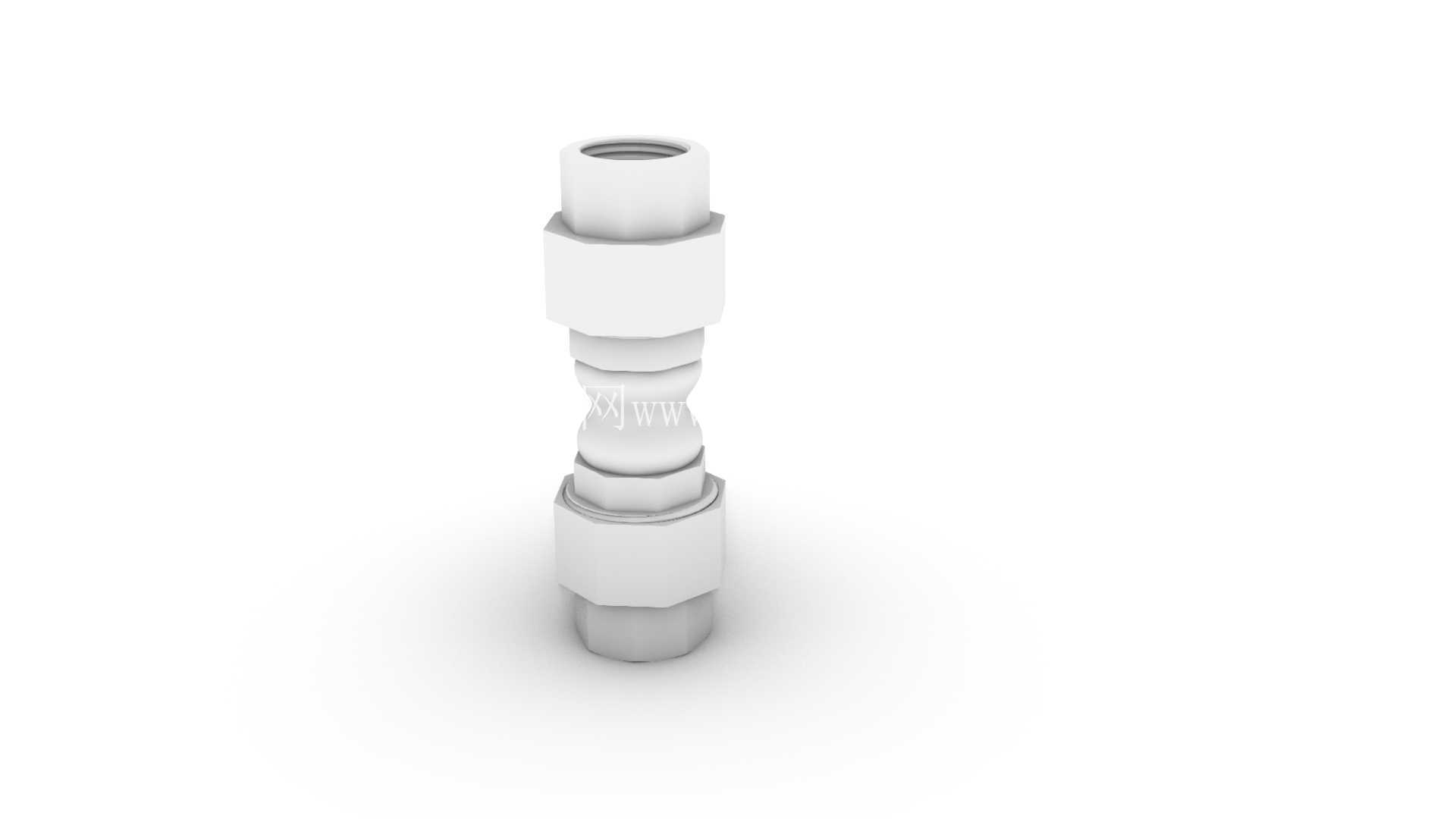

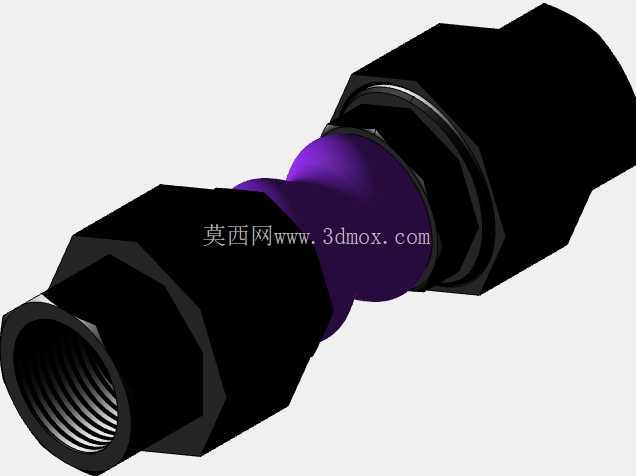

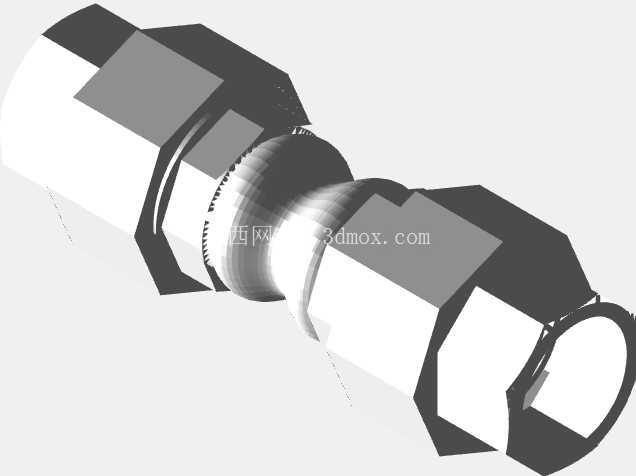

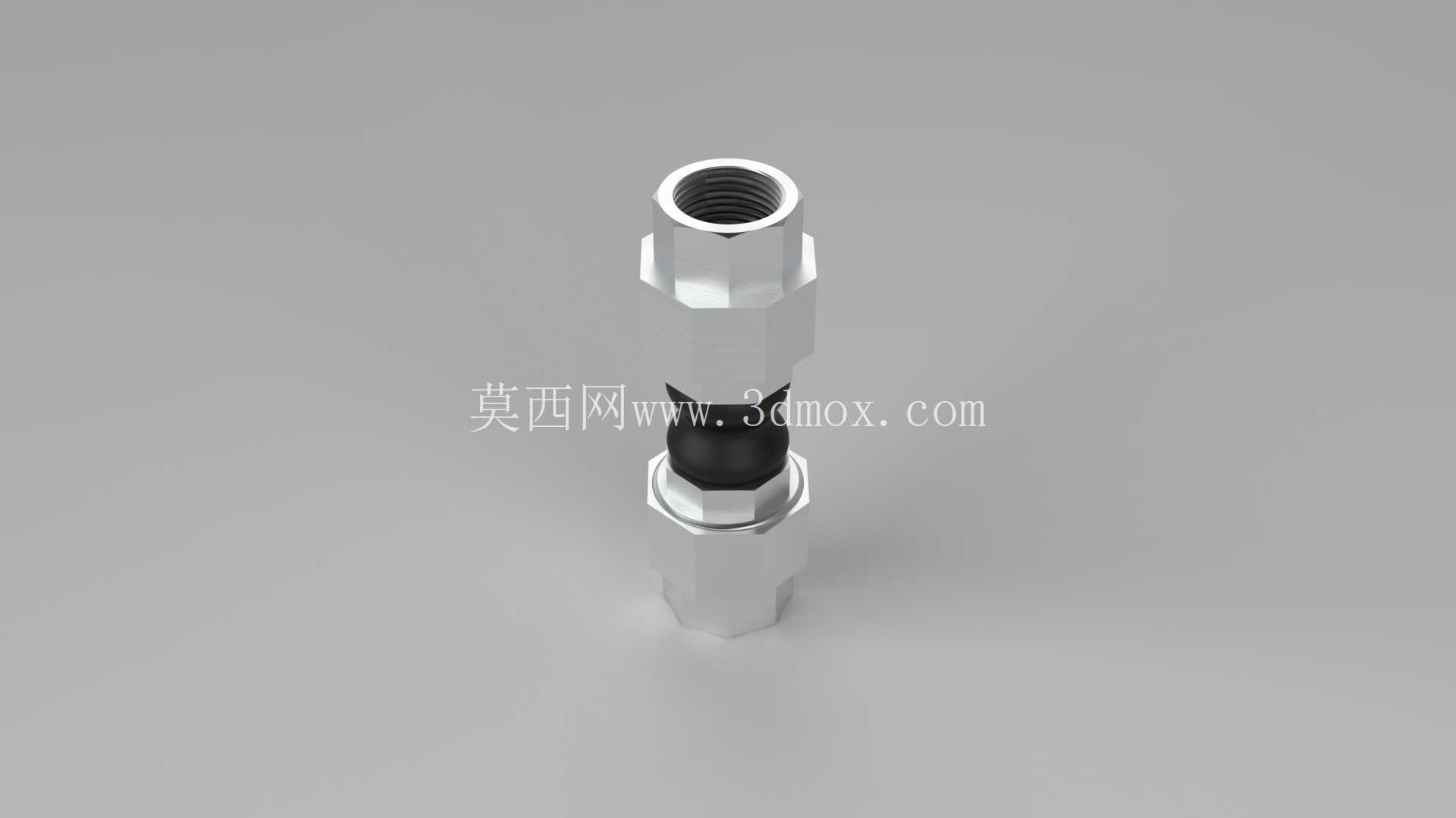

从结构设计逻辑来看，这款接头采用两端对称的外六角金属本体作为连接基体，中间配置双段式橡胶密封球体作为柔性补偿核心，两端的金属连接端加工有标准内螺纹接口，可直接与同规格的外螺纹管路端实现旋合连接。金属本体选用六角外形并非出于装饰考量，而是充分考虑现场安装的操作需求：安装时可直接使用普通开口扳手或活动扳手卡持六角面施加扭矩，无需定制专用工装，适配绝大多数工业现场的安装工具配置，能有效提升现场装配效率。中间的双球体橡胶结构并非简单的整段橡胶管设计，两段球体之间设置有金属加固环，既可以避免橡胶段在管路压力作用下出现过度鼓胀变形，又能让柔性段同时具备轴向、径向、角向三个维度的位移补偿能力：轴向可补偿管路长度方向的安装误差与热胀冷缩量，径向可吸收两管路端的平行错位偏差，角向可适配两管路轴线存在小角度偏斜的安装场景，相比单球体柔性接头，其补偿范围更大，抗形变疲劳性能更优。

在安装边界与尺寸适配方面，这款接头的两端内螺纹为标准管螺纹规格，安装时无需对原有管路端进行二次加工，只要确认对接管路的螺纹规格匹配，在螺纹段缠绕适量密封生料带或涂抹管路密封胶后，将接头旋入两端管路即可完成安装。需要注意的是，安装过程中不得过度旋拧接头，避免中间橡胶段受到过度挤压产生早期损伤；接头安装完成后，其周边需要预留足够的形变空间，不得被其他结构件卡滞，否则会丧失柔性补偿能力。接头的整体外径控制在合理范围内，六角对边尺寸符合常规扳手的操作空间要求，即使在管路排布较为密集的阀组区域、设备接口区域，也能顺利完成安装操作，不会出现扳手无法卡持的问题。

从实际应用场景来看，这类双球体柔性接头广泛应用在给排水管路、压缩空气管路、低压液压油路、小型化工介质输送管路中，尤其适合安装在水泵出口、阀组连接端、设备进出水口这类振动源附近的管路节点：在水泵出口位置安装时，可有效吸收水泵运行产生的高频振动，避免振动沿管路传递到远端的固定支架处造成支架松动；在冷热交替的供水管路中，可吸收管路因温度变化产生的伸缩量，避免季节温度变化时管路接口出现拉裂渗漏；在老旧管路改造场景中，面对原有管路存在的安装错位问题，无需对原有管路进行大规模切割调整，仅通过该接头的补偿能力即可完成对接，大幅降低改造成本与施工周期。

在密封性能设计上，中间橡胶球体与两端金属本体采用压合式密封结构，橡胶段的端部被金属压环紧密压合在本体的密封槽内，相比粘接式密封结构，这种压合结构不会因介质腐蚀、温度变化出现粘接层脱落失效的问题，在额定工作压力范围内可实现长期可靠密封。橡胶材质可根据输送介质的特性进行适配，输送普通清水、压缩空气时选用通用丁腈橡胶即可，输送有腐蚀性的化工介质时可更换为氟橡胶材质，输送高温介质时可选用三元乙丙橡胶材质，适配不同工况的使用需求。

从三维建模的角度来看，构建该模型时需要重点关注几个核心尺寸的匹配：两端内螺纹的公称尺寸与螺距必须符合对应管螺纹的标准参数，金属本体的六角对边尺寸、厚度需要满足安装扭矩下的强度要求，中间橡胶球体的壁厚、弧度设计需要兼顾柔性形变能力与承压能力，金属加固环的嵌入位置需要保证橡胶段形变时不会出现应力集中点。建模过程中需要还原各零件的装配关系，金属本体与橡胶段的配合面需要设置合理的过盈量，模拟实际压合装配的状态，这样导出的工程图才能直接用于零件加工与装配指导，避免出现设计尺寸与实际装配需求不匹配的问题。对于管路系统设计人员而言，在三维布管时直接调用该模型，可提前预判接头的安装空间、补偿量是否满足系统设计要求，减少现场安装时出现的干涉、错位问题，提升管路系统的设计可靠性。
