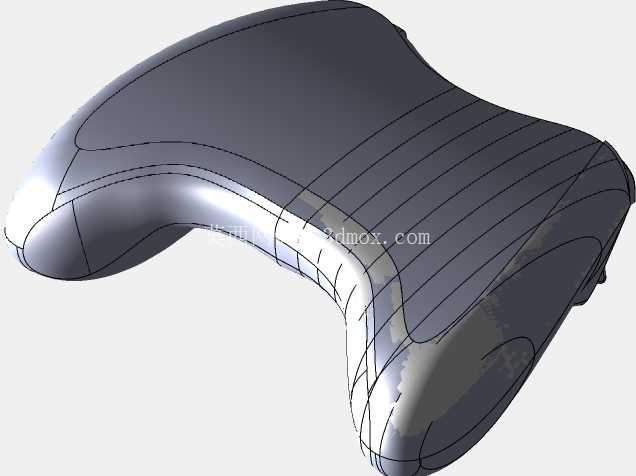

Xbox游戏手柄握持曲面结构设计

日常接触消费电子外设结构设计的从业者都清楚，游戏手柄的握持曲面是直接影响长时间使用体验的核心结构，不同于普通硬质外壳的直棱直角设计，这类曲面需要匹配不同手型的握持姿态，让手掌自然贴合时受力均匀，避免长时间操作产生的局部压痕与肌肉疲劳。这次的曲面结构设计，首先从手掌自然放松状态的轮廓数据入手，采集了不同掌宽人群握持状态下的掌弓、指根、大鱼际的贴合点位，把这些点位通过曲率连续的曲面连接起来，没有出现生硬的折角，整个握持区域的曲面过渡顺滑，从手柄中部的内凹区域到两侧的握持端，曲率变化平缓，不会出现局部硌手的凸起。

从实际应用场景来看，这类曲面结构不仅用于家用游戏主机的手柄生产，在工业模拟操控台、虚拟仿真训练设备的操作手柄上也有大量同逻辑的应用，只是工业场景下会根据操作手套的厚度调整曲面的凹陷深度，预留足够的握持余量。设计过程中没有刻意追求外观的流线型噱头，所有曲面的弧度都对应实际握持时的受力支撑点：中部的内凹弧度刚好对应掌弓的自然弯曲位置，能够分担手掌长时间放置的重量，两侧的外扩曲面贴合大鱼际与小指侧的肌肉群，让手指自然搭在按键区域时不需要刻意弯曲手腕，减少腕部的持续受力。

在安装边界的考量上，这个曲面外壳的壁厚保持均匀，没有出现局部过厚导致的注塑缩痕问题，也没有壁厚过薄的强度薄弱区域，曲面内侧预留了按键电路板、电池仓、振动马达的安装空间，所有内部安装位的筋条都顺着曲面的法向布置，避免脱模时出现倒扣结构，同时也能保证外壳的整体抗扭强度，就算受到日常使用中的跌落、挤压，曲面结构也能分散受力，不会出现局部开裂的情况。曲面的边缘做了小角度的圆角过渡，没有锋利的棱边，就算手掌出汗握持滑动，也不会被边缘划伤。

从铸造生产的适配性来看，这个曲面的分型面设置在曲面的最大轮廓线上，没有出现复杂的侧抽芯结构，模具加工时可以通过三轴铣削完成大部分型腔曲面的加工，只需要对局部圆角区域做抛光处理就能达到表面粗糙度要求，量产时的脱模阻力小，不会因为曲面包紧力过大导致脱模时工件变形。曲面的表面没有设置多余的装饰凹槽，减少了后续表面处理的工序难度，不管是做磨砂晒纹还是喷涂手感漆，都能保证整个握持区域的质感均匀，不会出现局部积漆或者纹理不一致的问题。

很多初入行的结构设计师做手柄曲面时，容易陷入只看外观效果的误区，把曲面做的过于夸张，实际握持时反而会出现局部顶手的问题，这个结构在设计时反复调整了不同区域的曲率半径，比如靠近手腕方向的曲面曲率更大，能够给掌部足够的支撑，靠近按键区域的曲面曲率更小，方便手指灵活移动操作按键，整个曲面没有出现曲率突变的区域，就算是快速滑动手指从握持区移动到功能按键区，也不会有明显的台阶感。另外在曲面的分模线位置，特意做了错位隐藏设计，把分模线设置在握持时手掌不会接触到的侧面位置，避免分模线的毛刺影响握持手感，后续组装时上下壳的配合间隙也能控制在均匀的范围内，不会出现局部缝隙过大影响外观的问题。

针对不同使用场景的适配，这个曲面结构还预留了后续加装防滑贴的位置，在两侧握持区的曲面做了细微的粗糙度预留，不需要额外打磨就能直接粘贴防滑橡胶贴，满足手汗较多用户的使用需求。内部的安装柱位置都做了加厚处理，对应螺丝锁附的位置不会因为曲面的弧度导致壁厚不均，锁附螺丝时不会出现外壳开裂的问题。振动马达的安装位设置在两侧握持曲面的内侧中心位置，振动传递时能够通过均匀的曲面把振感分散到整个手掌，不会出现局部振感过强导致的发麻问题。
