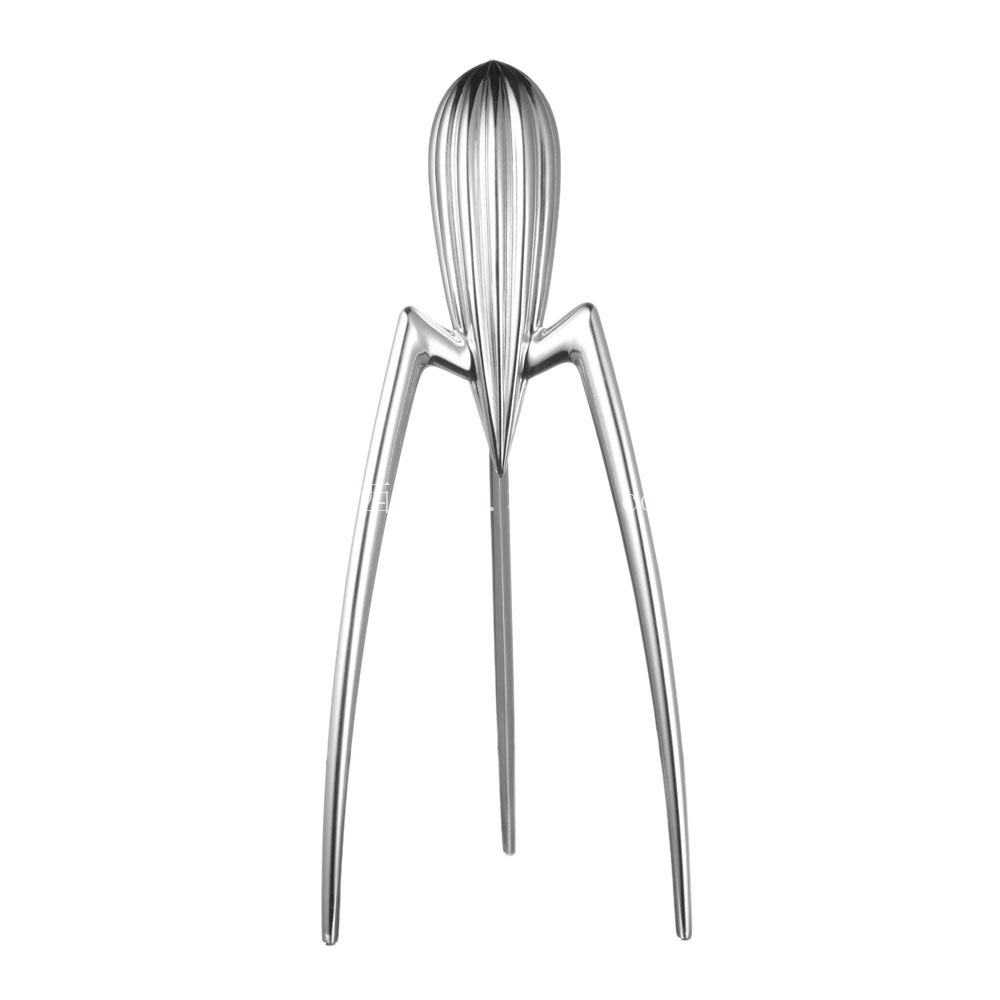

创意异形外观家用小型榨汁设备结构设计

　　从功能结构来看，设备内部预留了直径72mm的电机安装腔，可适配功率200W到350W的直流串励电机，电机安装位设置了三处橡胶减震垫的安装凸台，凸台高度4mm，可有效降低电机高速运转时的振动传递到外壳，减少整机运行的噪音；刀组安装位位于腔体中心，同轴度公差控制在0.05mm以内，保证刀组高速旋转时不会出现偏磨、晃动的问题，出汁通道的倾斜角度设置为12°，可以让榨取后的果汁依靠重力自然流入接汁杯，避免通道内残留果汁滋生细菌，接汁杯的卡位结构设置在壳体前侧下方，卡位凸缘高度3mm，取放时不需要额外的卡扣操作，靠凸缘的限位即可保证接汁杯不会在设备运行时移位。这款异形外观的榨汁设备，核心定位是家用小型食品加工场景，同时可适配轻食门店、饮品快闪店的小体量出汁需求，区别于常规直筒或方正造型的商用榨汁设备，其非对称的曲面壳体在设计阶段就同步考虑了铸造模具的脱模可行性，所有外表面的曲面拔模斜度控制在1.5°到3°之间，避免出现倒扣结构增加模具加工成本，壳体壁厚均匀控制在2.2mm，既保证外壳的抗冲击强度，也能在注塑或铸造成型时减少缩痕、翘曲等成型缺陷。

　　设备的操作按键区域设置在壳体上部的斜面上，斜面与水平面的夹角为25°，用户站立操作时不需要弯腰就能清晰看到按键标识，按键的触发行程设置为1.8mm，按压力度控制在2.5N，兼顾操作的反馈感和长时间使用的舒适度，壳体后侧预留了8字型电源插座的安装位，安装位周围设置了2mm高的挡水边，避免日常清洁时的水渍渗入设备内部造成电路短路。从安装边界来看，整机最大外轮廓尺寸控制在185mm×160mm×320mm，底部设置了四个直径15mm的硅胶防滑脚垫，脚垫突出底面2mm，放置在光滑的厨房台面上时静摩擦系数可达0.6以上，正常按压操作时不会出现滑移；设备内部的走线槽全部设置在壳体的加强筋之间，加强筋高度6mm，既可以提升壳体的整体刚性，也能规范内部线束的走向，避免线束接触到电机等发热部件造成绝缘层老化。

　　在设计思路上，这款设备没有采用常规榨汁机的对称圆柱造型，而是通过多段顺滑曲面拼接形成类似拟人化的异形外观，所有曲面之间的过渡圆角最小为R3，最大为R25，既保证外观的流畅感，也不会因为圆角过小造成铸造模具的加工难度提升，模具的分型面设置在壳体最大轮廓线位置，分型面的贴合精度控制在0.02mm以内，避免成型时出现飞边，减少后续的打磨工序。设备的进料口设置在壳体顶部，进料口直径48mm，可容纳常规大小的橙子、苹果等水果切块，进料口内部设置了可拆卸的推料棒，推料棒与进料口的间隙控制在1mm，既可以顺畅推送食材，也能避免用户手指误触到内部刀组造成安全隐患，推料棒的顶部设置了直径55mm的按压盘，按压时手掌的受力面积更大，长时间推送食材也不会产生明显的压痛感。

　　从实际使用场景出发，这款设备的所有与食材接触的部件都设计为快拆结构，拆卸时不需要额外工具，刀网、接汁杯、推料棒都可以直接取出冲洗，部件之间的密封件采用食品级硅胶材质，密封槽的深度设置为1.2mm，硅胶圈安装后压缩量为0.3mm，既可以保证榨汁过程中不会出现汁液渗漏，也不会因为压缩量过大造成拆卸困难。设备的散热孔设置在壳体后侧的下部区域，散热孔为长条形，宽度2mm，长度12mm，孔位的倾斜角度为向下15°，可以避免外部的水滴、灰尘直接落入设备内部，散热通道的走向避开了内部的电路板区域，形成独立的散热风道，电机运转产生的热量可以通过风道直接排出，保证设备连续运行10分钟时电机外壳温度不超过75℃，符合小家电的安全标准要求。
