十字穿心柄手动螺丝刀三维结构设计

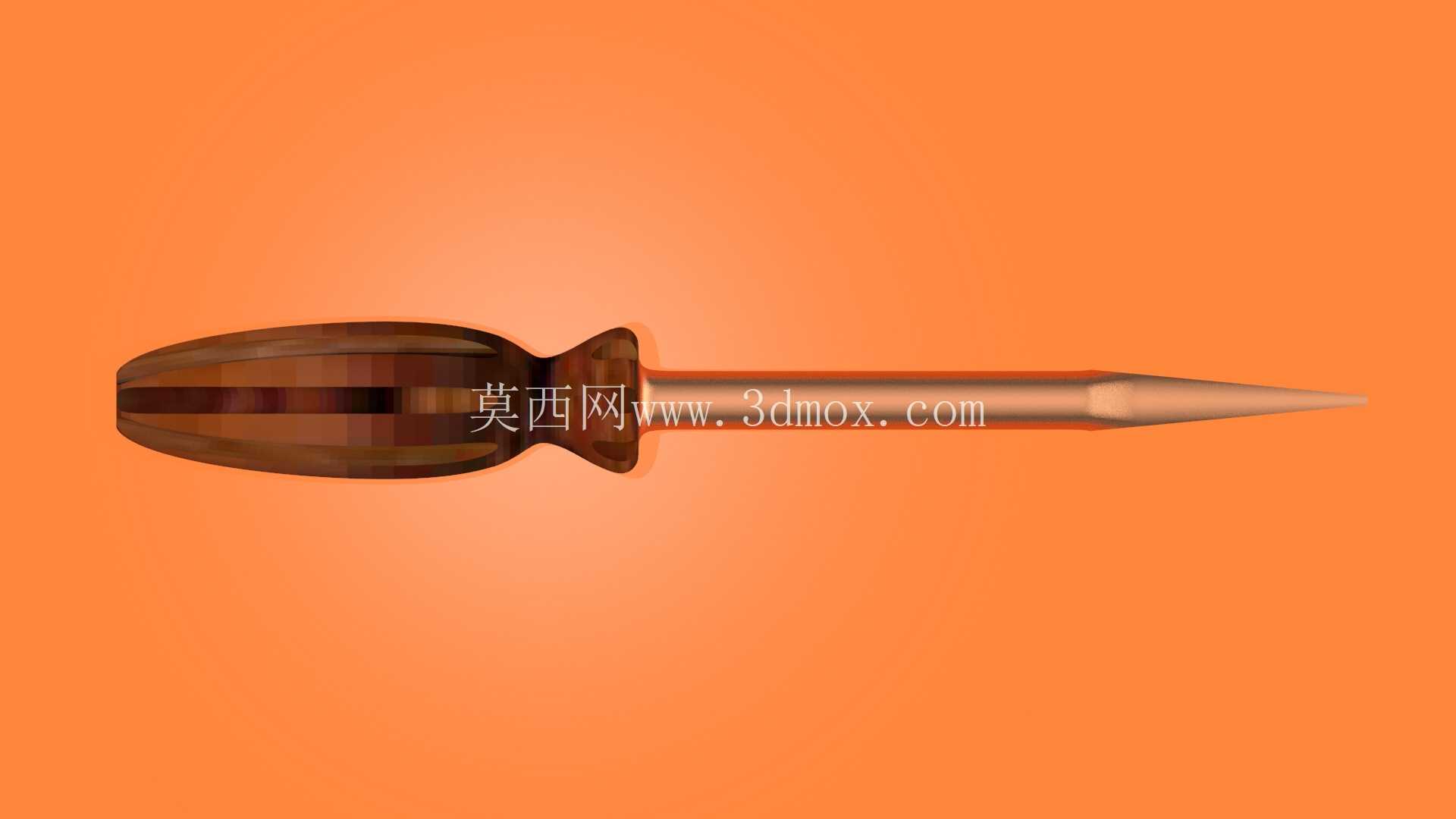

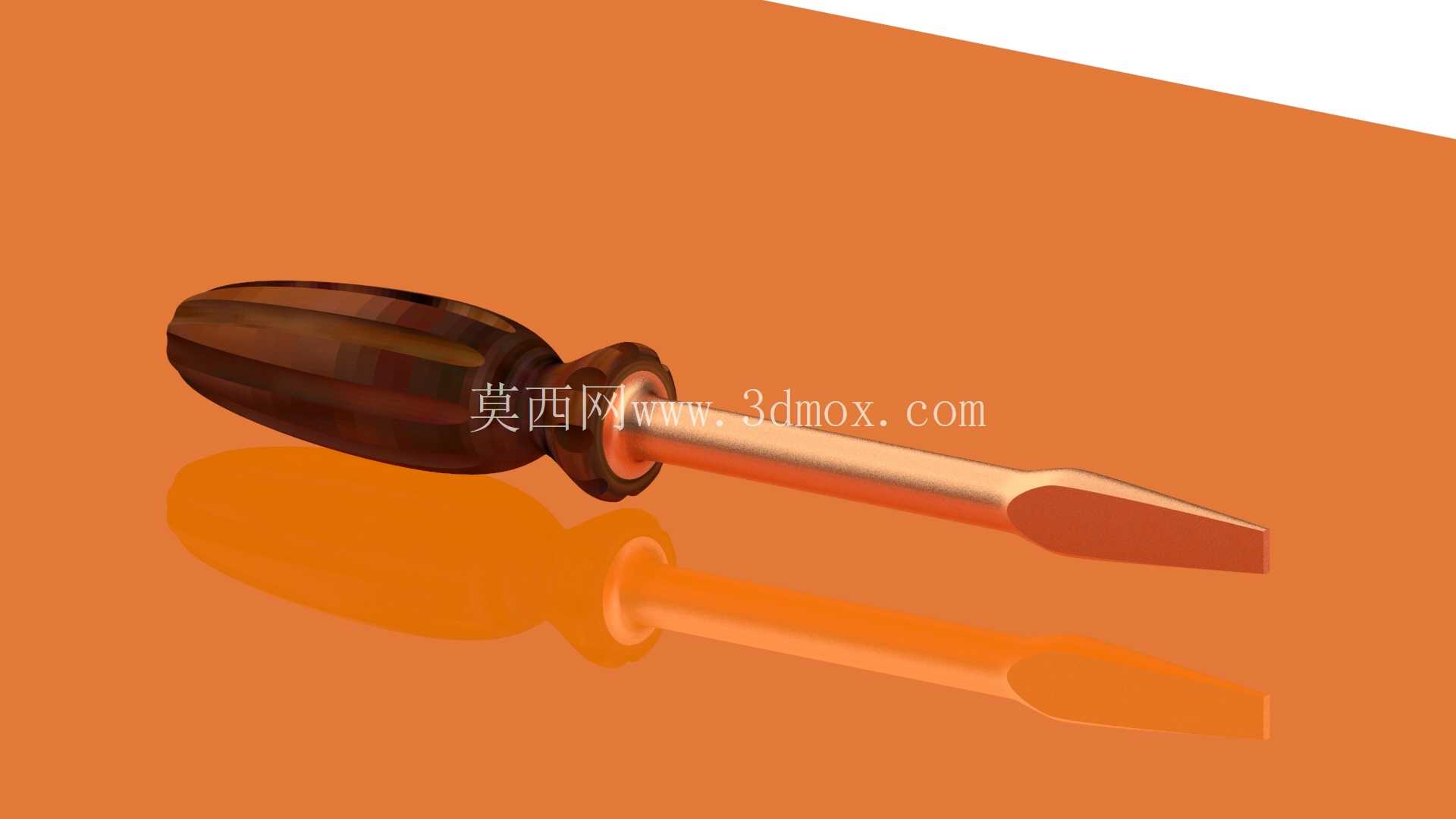

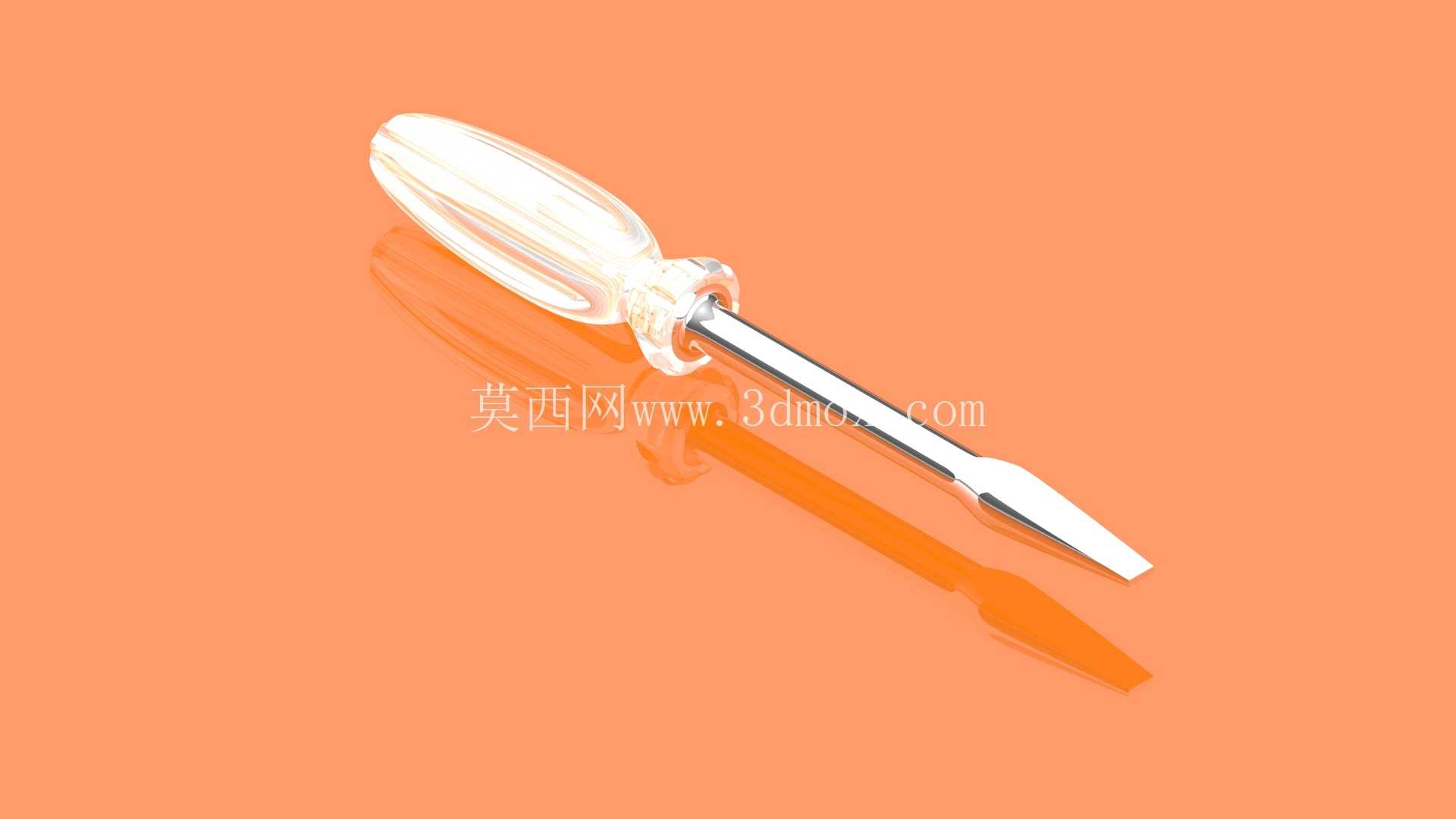

　　这款手动螺丝刀的三维结构设计，核心围绕日常拆装、设备维保场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的受力与操作逻辑。从结构拆分来看，整体分为握持手柄、刀杆、工作端头三个核心部分，手柄部分采用了符合人体工学的纺锤形轮廓，中段直径最大，向两端逐步收窄，表面做了多道环形防滑槽设计，这些槽的深度控制在1.2mm左右，既不会因为槽过深硌手，也能在手掌出汗或者沾有少量油污的时候提供足够的摩擦力，避免施力旋转时出现打滑的情况。

　　手柄的材质对应设计为硬质工程塑料包裹内芯的结构，内芯与刀杆采用过盈配合加横向销钉固定的连接方式，能够承受最大12N·m的扭转力矩，满足M3到M6规格紧固件的拆装施力需求，不会出现刀杆与手柄相对转动的失效问题。刀杆部分采用等直径圆截面设计，整体做了表面硬化处理的结构预留，工作端为十字批头结构，批头的刃口角度严格对应通用十字螺钉的槽型标准，刃口厚度做了0.1mm的倒角处理，既保证插入螺钉槽时的导向顺滑度，也能减少长期使用后的刃口崩边磨损问题。刀杆与手柄连接的位置做了直径渐变的过渡段，避免应力集中导致的刀杆根部断裂问题，这个过渡段的圆角半径设置为3mm，经过受力仿真验证，能够将根部的应力集中系数降低40%以上，大幅提升工具的抗扭寿命。从安装边界与尺寸适配来看，这款螺丝刀整体长度控制在200mm区间，其中手柄长度占100mm，刀杆长度100mm，手柄最大直径35mm，这个尺寸区间刚好适配成年男性手掌的握持范围，单手操作时手腕的扭转角度能够控制在舒适区间，长时间重复操作也不会出现明显的肌肉酸胀。刀杆的直径设置为6mm，能够深入深度不超过80mm的沉孔内操作，适配大部分机箱、家电、小型机械设备上的沉头螺钉拆装需求，不会出现刀杆过粗无法伸入沉孔的问题。

　　在实际应用场景中，这款螺丝刀既可以用于家用场景的家具组装、家电维修，也可以用于工业生产线上的轻型装配工位，以及设备售后维保人员的随身工具配置，针对不同场景的使用需求，结构设计上也做了对应的适配：比如手柄尾部做了平面设计，能够在需要的时候用手掌敲击尾部，给锈蚀的螺钉施加轴向冲击力，辅助松动紧固件，这个尾部平面的内部做了加厚的金属衬片结构，避免敲击时手柄端部出现开裂。批头部分的同轴度公差控制在0.05mm以内，旋转时不会出现明显的偏摆，既能够保证与螺钉槽的充分贴合，减少拧花螺钉槽的概率，也能在带电作业场景（搭配绝缘手柄套时）减少刀杆触碰周边带电元件的风险。

　　从设计思路的角度来说，这款螺丝刀没有追求花哨的多功能集成，而是聚焦手动旋具最核心的使用需求：握持舒适、受力可靠、批头耐用，所有的结构特征都围绕这三个核心点做优化，比如手柄上的防滑槽没有采用复杂的菱形纹理，而是采用加工难度更低、握持触感更好的环形槽，既降低了注塑生产的模具复杂度，也避免了菱形纹理在长期握持时对手掌皮肤的摩擦损伤。刀杆部分没有做多余的镀层装饰结构预留，而是重点保证表面硬度与芯部韧性的匹配，表面硬度达到HRC55-60，芯部硬度保持在HRC35-40，既保证刃口的耐磨性能，也能在承受突发冲击力的时候不会出现脆断。在尺寸链的设计上，刀杆与手柄内孔的配合公差采用H7/k6的过渡配合，装配后不需要额外的粘接剂就能达到足够的连接强度，配合横向的固定销钉，能够承受超过额定扭矩50%的过载而不出现连接失效。批头与刀杆为一体化结构，没有采用可替换批头的连接方式，避免了连接间隙导致的批头晃动问题，对于高频使用的固定规格拆装场景来说，一体化结构的传动效率更高，受力反馈更直接，操作人员能够清晰感知到螺钉拧紧的力矩变化，避免力矩过大拧断螺钉或者拧滑螺纹。
