可锁止V形平铰链结构设计方案

这款可锁止V形平铰链，主要面向需要快速调整板面夹角并保持固定姿态的工装、展具、小型模块化设备连接场景，在日常的非标工装搭建、展会临时展架组装、小型实验台架拼接、家居DIY柜体连接等场景中都能适配，相比普通无锁铰链，它不需要额外搭配撑杆、定位销就能完成角度固定，大幅减少装配时的辅件用量。

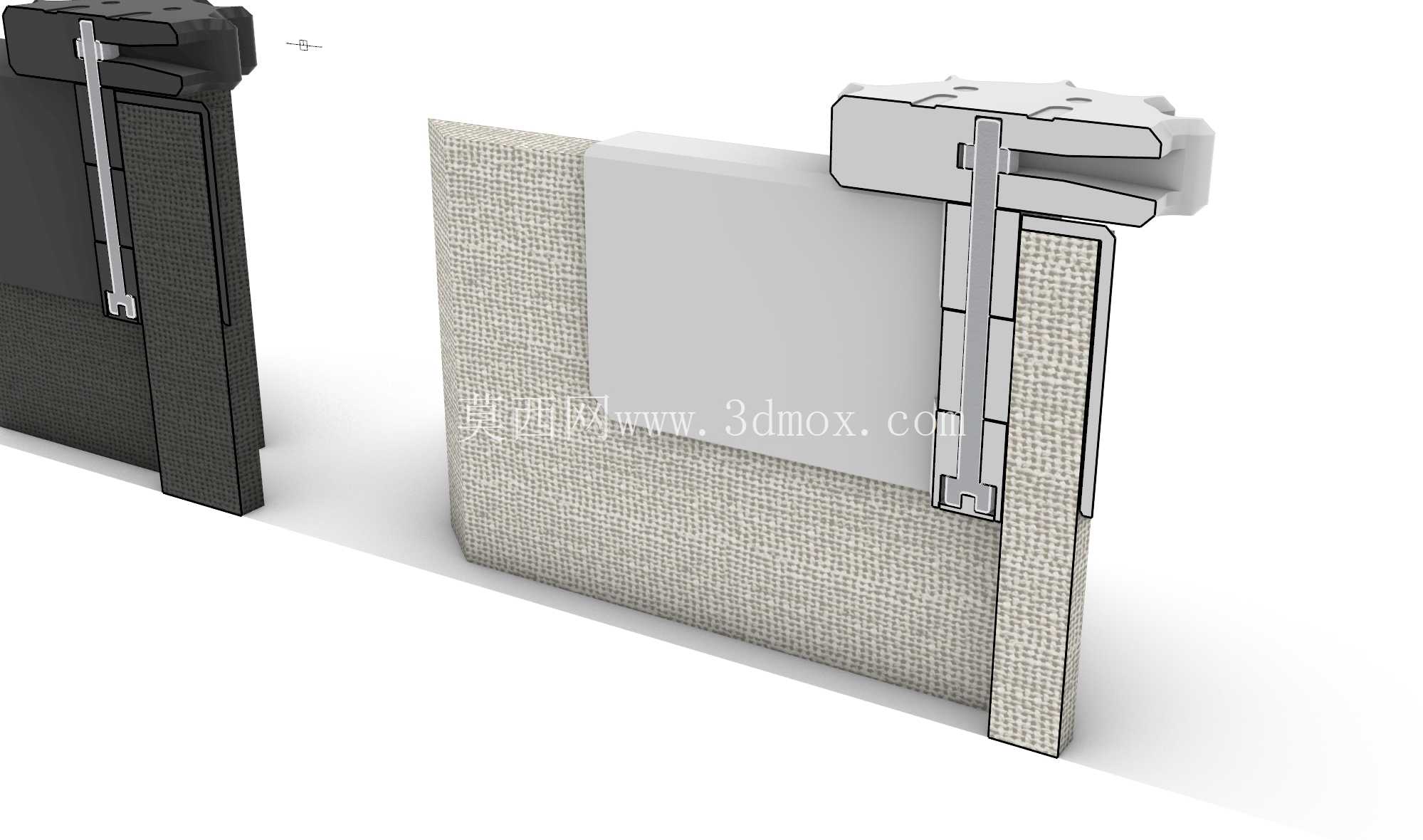

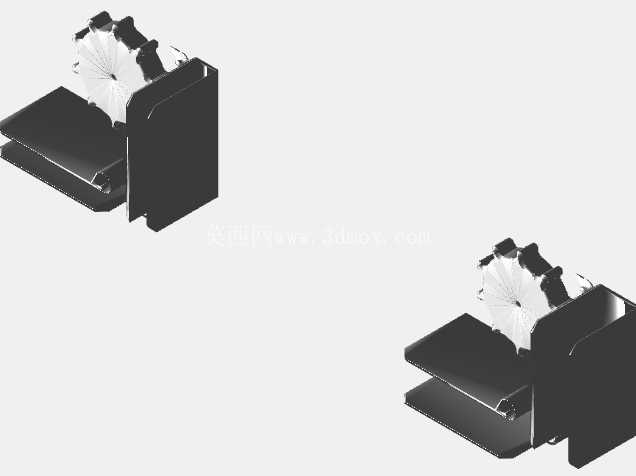

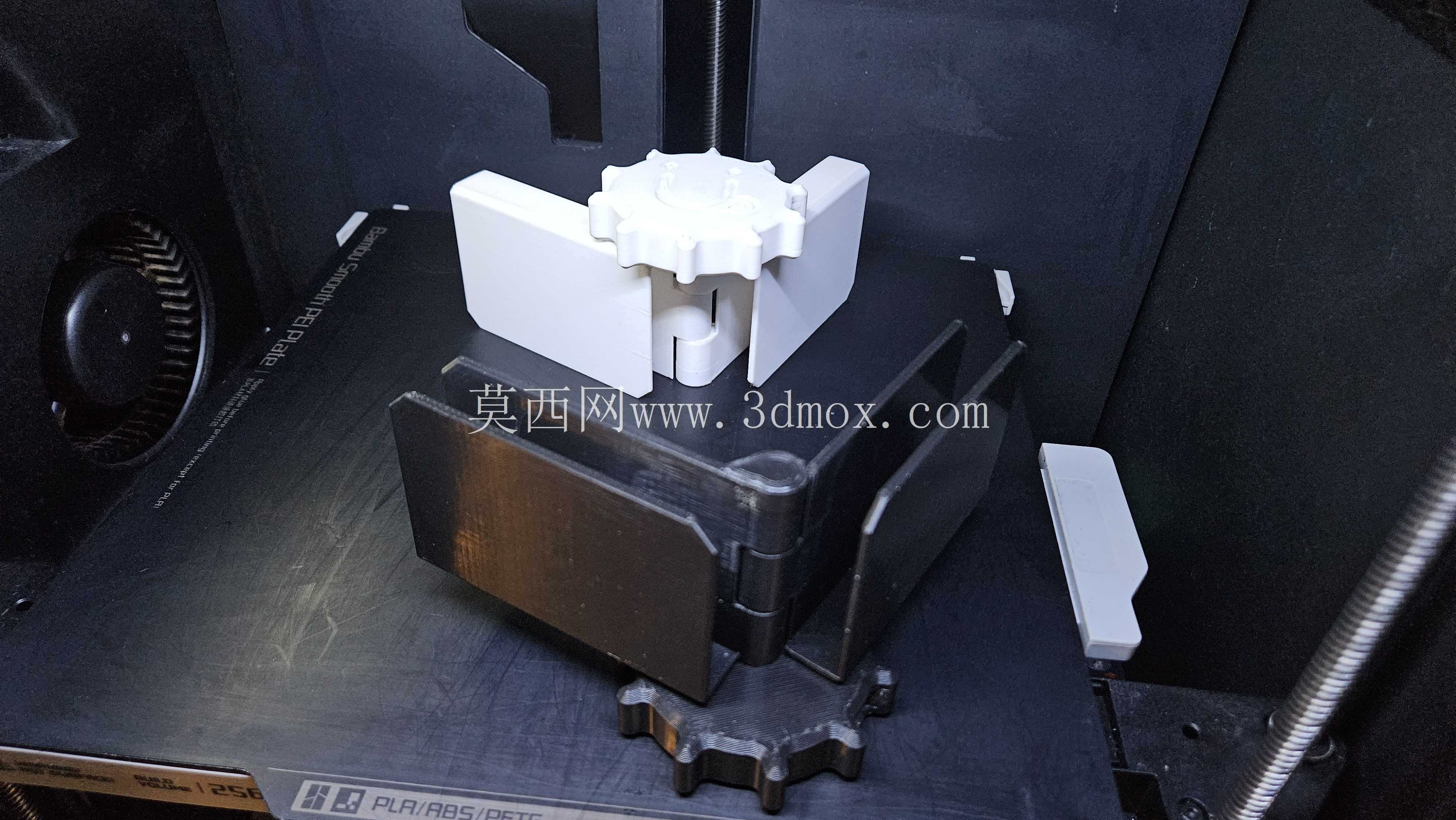

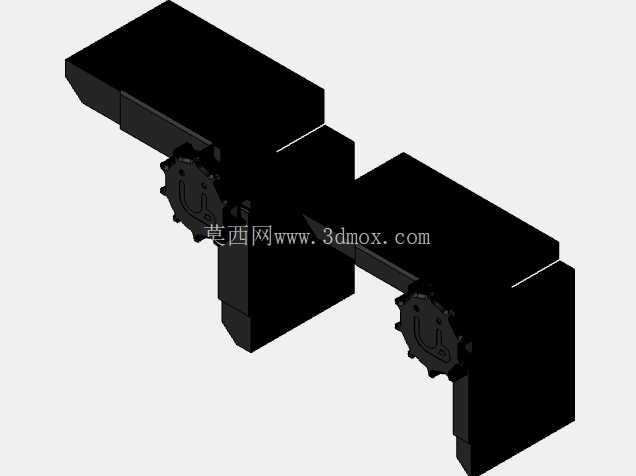

结构上它适配两种厚度的安装基材，分别对应1英寸与0.5英寸厚的板材，安装时不需要在板材上做复杂的沉孔或者异形开槽，仅需预留对应螺栓穿过的通孔即可完成装配，整体连接仅采用单根M5x60内六角圆柱头螺钉配合六角螺母作为锁止核心，零件数量极少，现场装配不需要准备多规格紧固件，普通内六角扳手就能完成全部装调工作。铰链的上盖部分和内六角螺钉的头部做了贴合粘接设计，装配完成后螺钉头部不会突出于铰链表面，既避免了突出的螺栓头刮擦操作人员或者相邻构件，也能让铰链外表面保持平整，减少积灰死角，在有洁净要求的小型台架上使用也能满足外观需求。

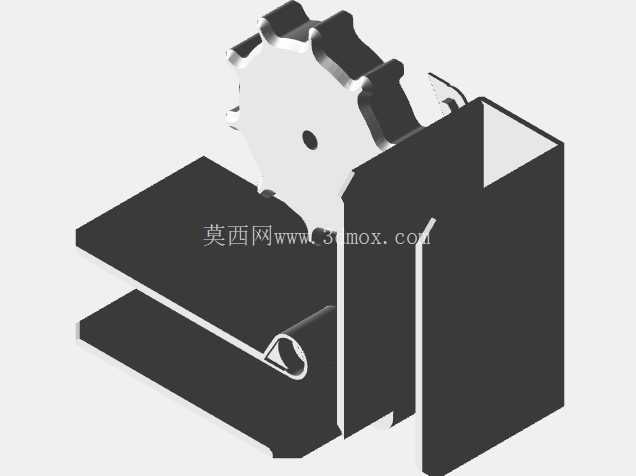

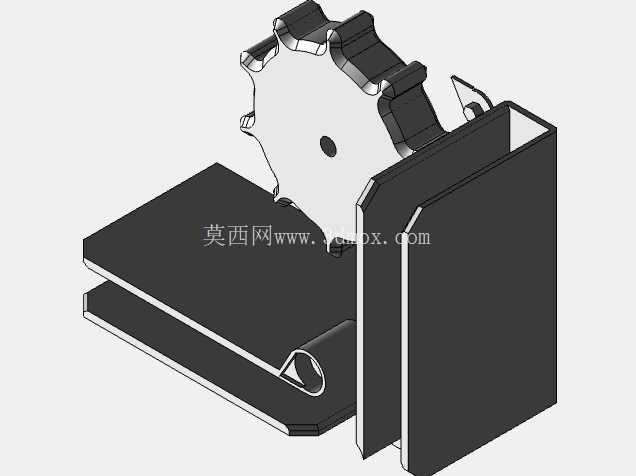

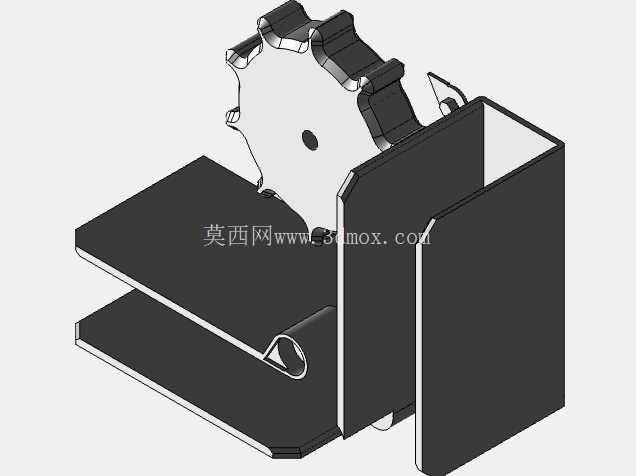

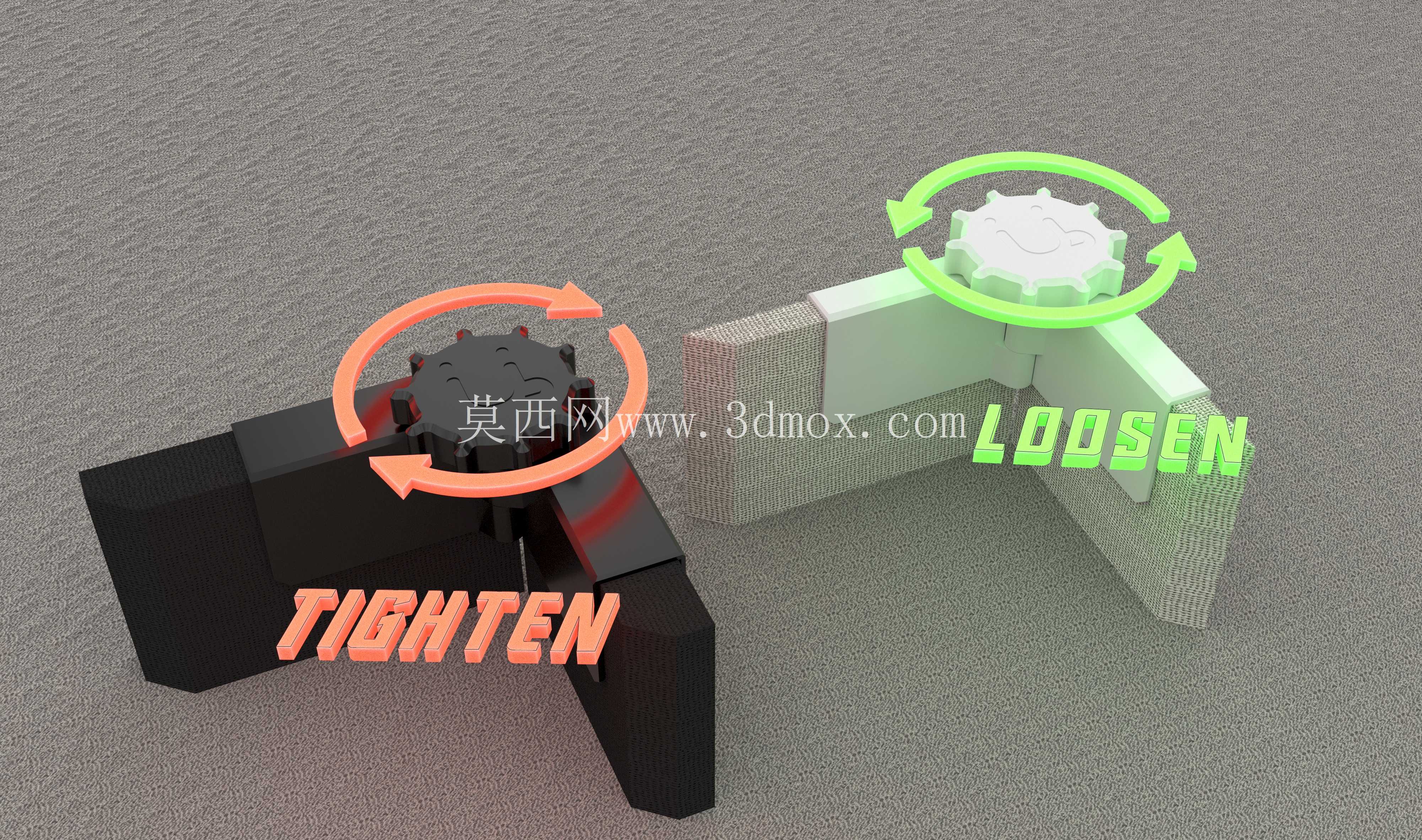

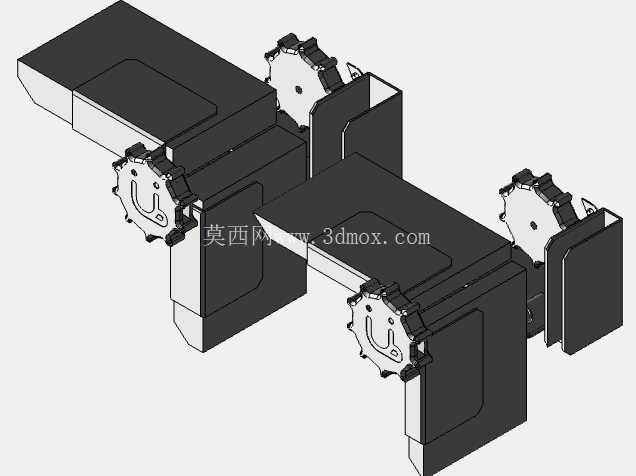

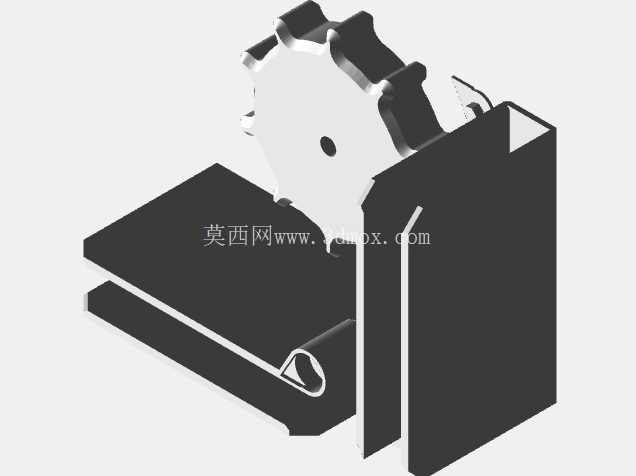

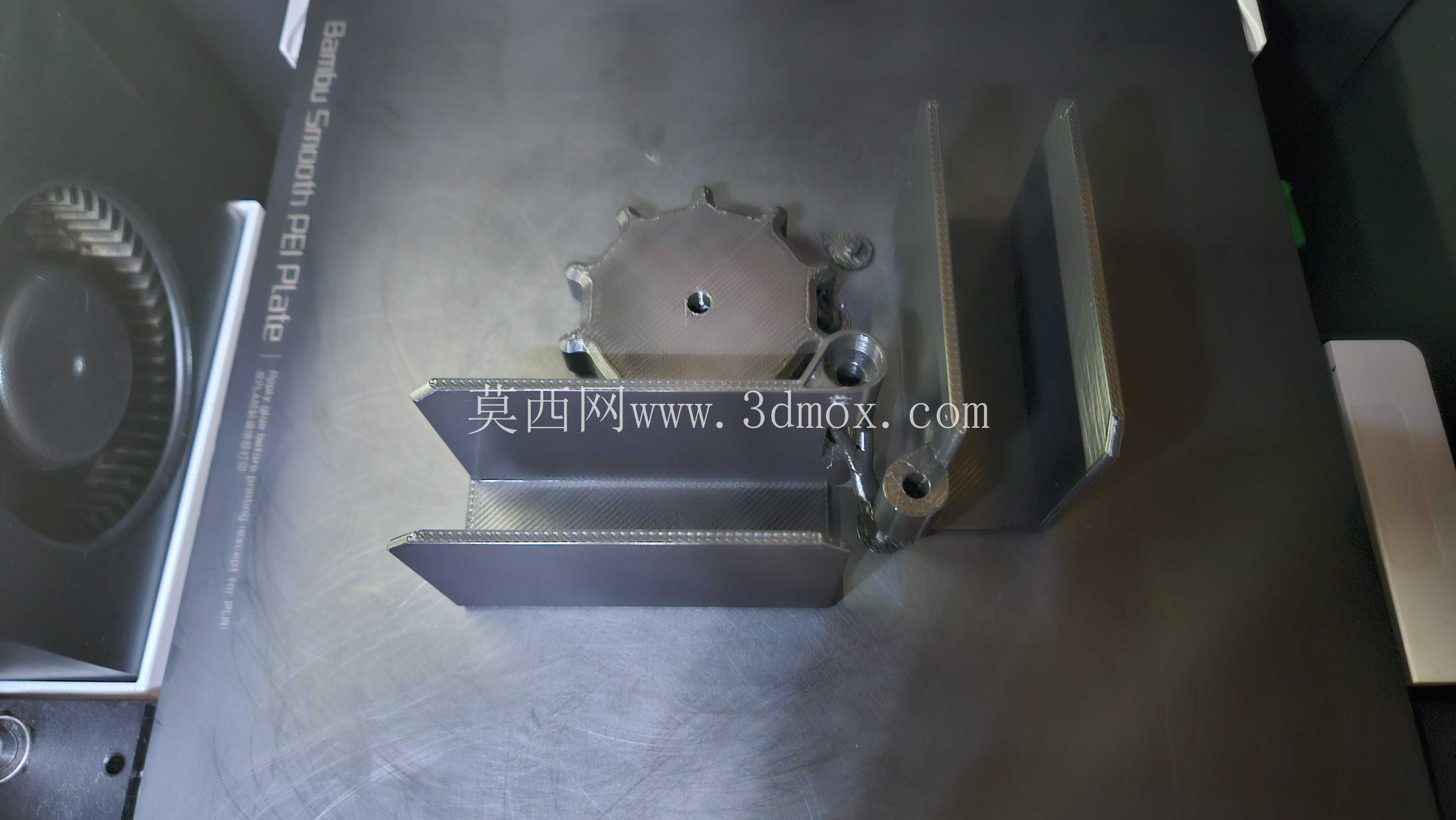

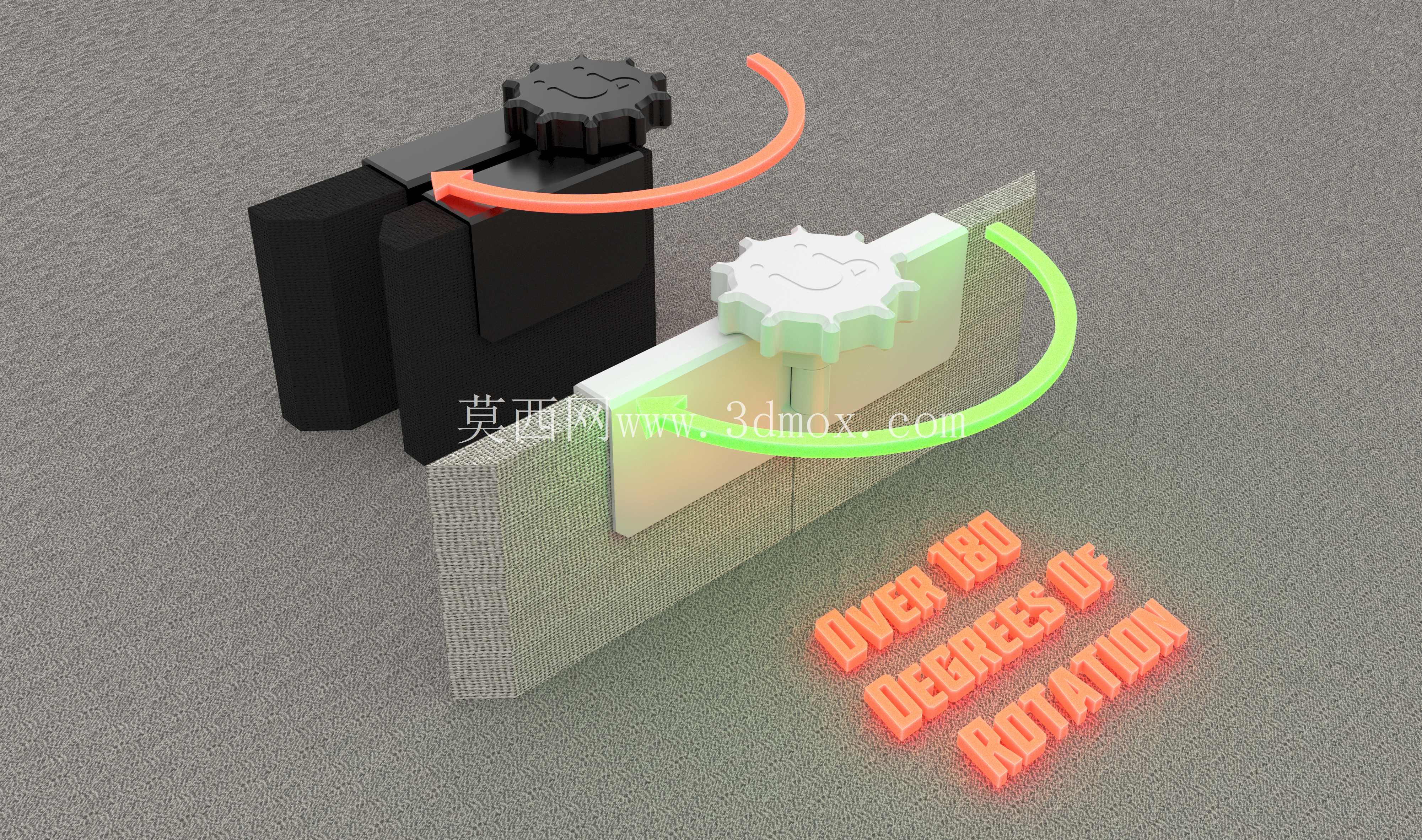

它的锁止逻辑没有采用复杂的齿盘啮合或者弹销定位结构，而是将螺母嵌入到手柄内部的预置卡槽中，转动手柄时会直接带动螺母沿螺栓轴向移动，通过夹紧两个铰链页片之间的接触面产生摩擦力，以此实现角度锁止。这种摩擦锁紧的设计有两个明显的工程优势：一是角度调节没有档位限制，不像齿盘结构只能按固定齿距调整角度，它可以在允许的V形开合范围内停在任意角度，适配不同的安装夹角需求；二是锁止力度可以根据使用场景灵活调整，转动手柄的圈数不同，页片之间的正压力就不同，对应的摩擦力矩也会变化，既可以调整到松旷状态方便频繁开合调整，也可以锁紧到足够刚度承受一定的侧向载荷，甚至在频繁开合的使用场景下，还可以通过调整锁紧力度，让铰链保持合适的转动阻尼，不会因为自重出现自行垂落的问题。

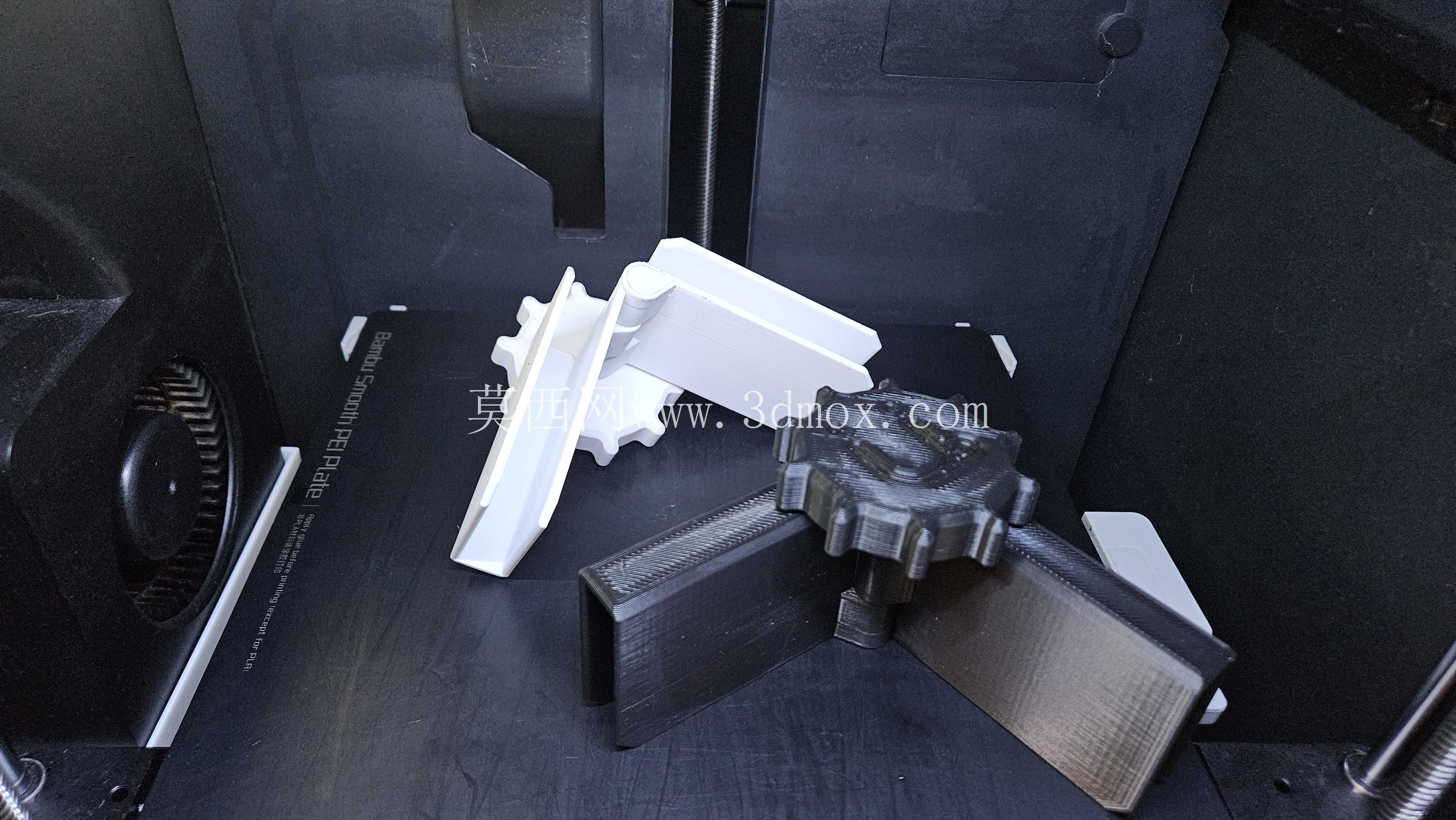

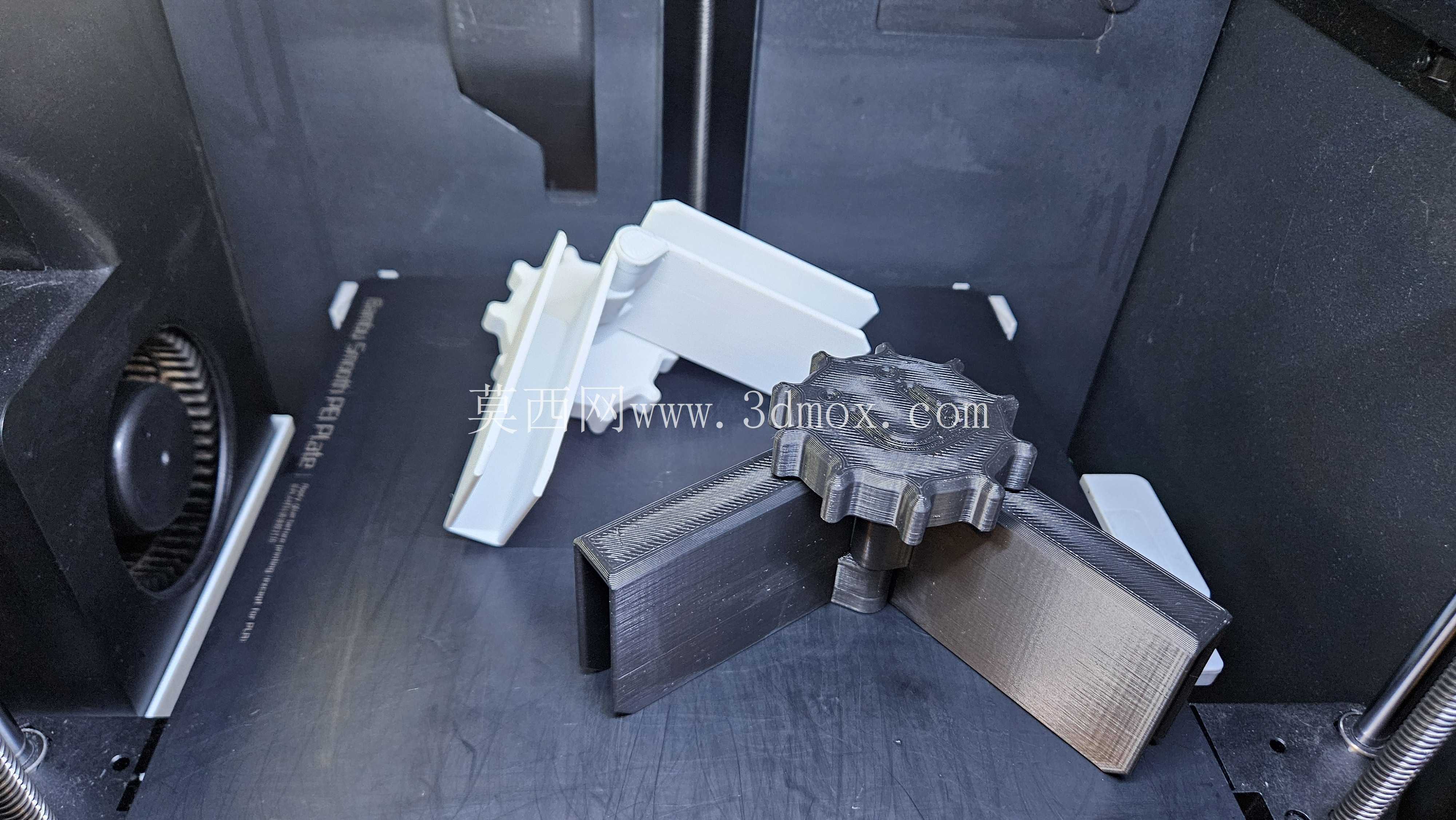

从安装边界来看，两个页片分别贴合在待连接的两块板材端面，页片的贴合面做了平整处理，不需要额外加装垫片就能和常见的密度板、亚克力板、3D打印板材、薄铝板表面紧密贴合，不会因为接触面缝隙导致连接松动。铰链的V形开合范围覆盖了从小角度锐角到大角度钝角的常用区间，不管是做向内收拢的支撑结构，还是向外展开的围挡结构，都能在行程范围内找到合适的固定角度。手柄的外形做了防滑的齿形外缘设计，即使手上沾有少量油污或者佩戴薄劳保手套，也能顺利转动手柄完成锁止和松开操作，不需要借助额外工具就能完成角度调整，在现场调试场景下能节省大量装调时间。

在实际使用中，这种结构的铰链尤其适合需要频繁拆装调整的临时工装，比如生产线旁的小型物料导向架、展会的可调整角度说明牌支架、实验室小型设备的可调角度挡板，它不需要焊接或者永久固定，松开手柄就能调整角度，锁紧后就能保持稳定姿态，拆解时仅需拧下手柄就能将两块板材完全分离，方便收纳转运。相比传统的合页加支撑杆的组合结构，它把转动和锁止功能集成在单个构件上，减少了结构的突出部分，在空间受限的安装位置也能布置，不会因为支撑杆的摆动空间干涉其他构件运动。设计时特意将螺母完全隐藏在手柄内部，避免了螺母外露生锈或者被杂物卡滞的问题，长期使用也不需要频繁清理螺纹缝隙里的积尘，维护成本极低。
