壁挂式燃气管道固定抱箍结构设计

在民用住宅燃气入户布设、工商业场站燃气支管敷设、暖通空调冷媒/供回水管道明装固定的场景里，这类壁挂式管夹是出镜率极高的管路辅件，核心作用是把圆形截面的管道牢牢约束在墙面、顶面或结构立柱上，避免管道因自重下沉、介质流动振动、外力磕碰产生位移，从根源上降低管道接口松脱、密封失效引发的泄漏风险。

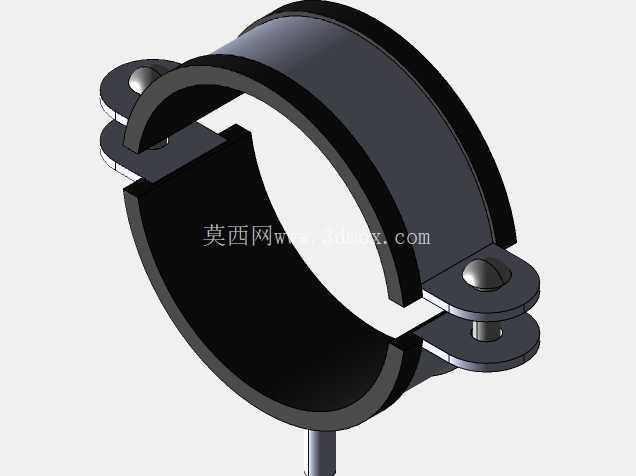

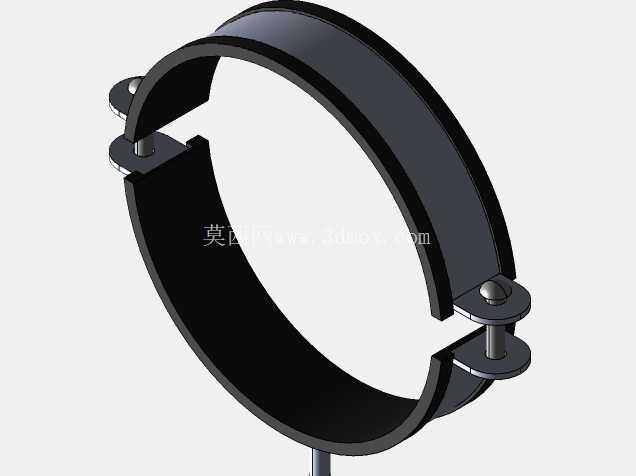

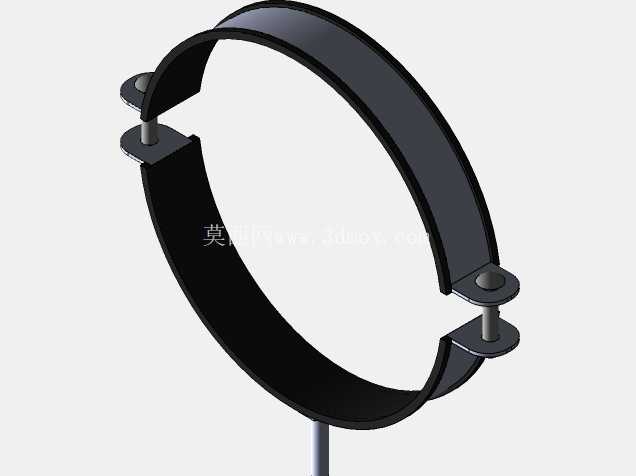

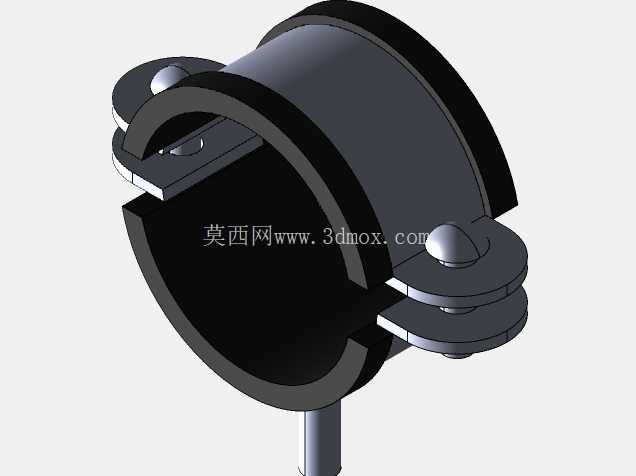

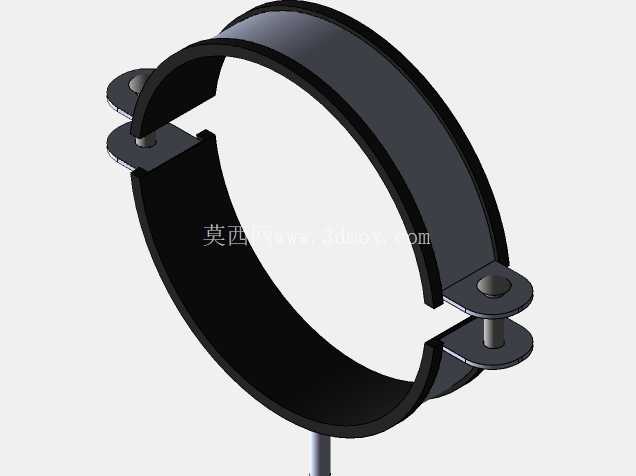

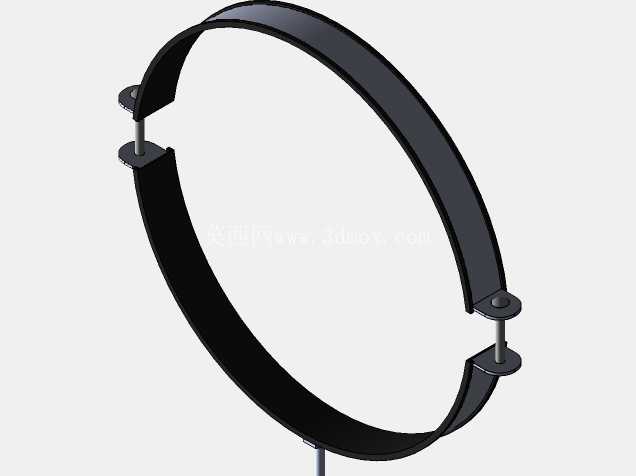

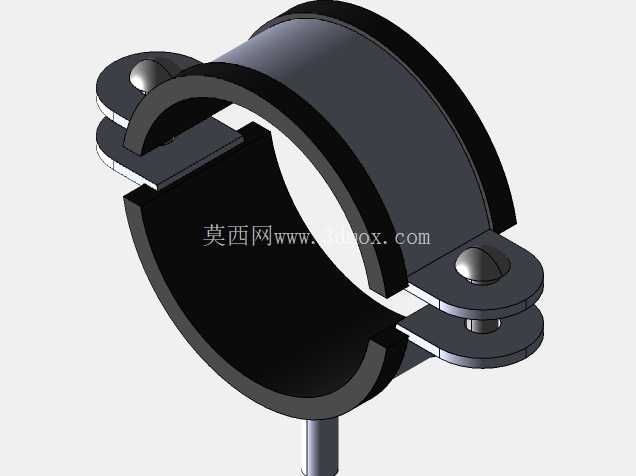

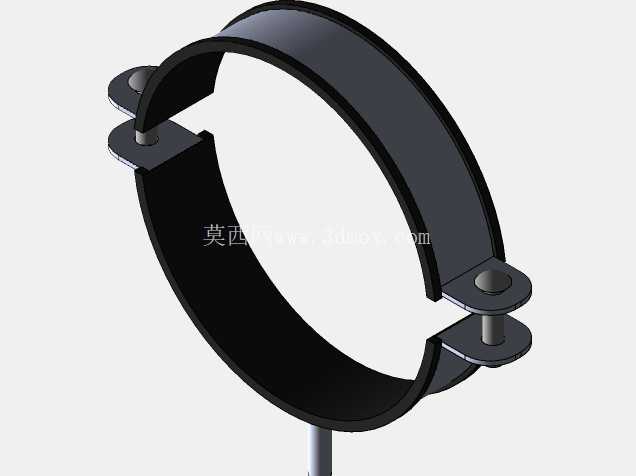

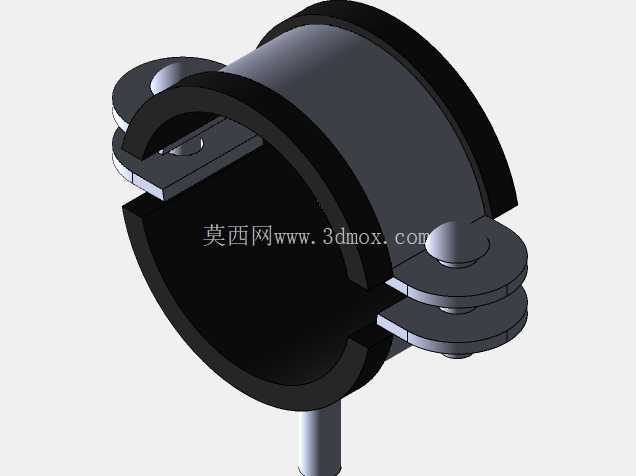

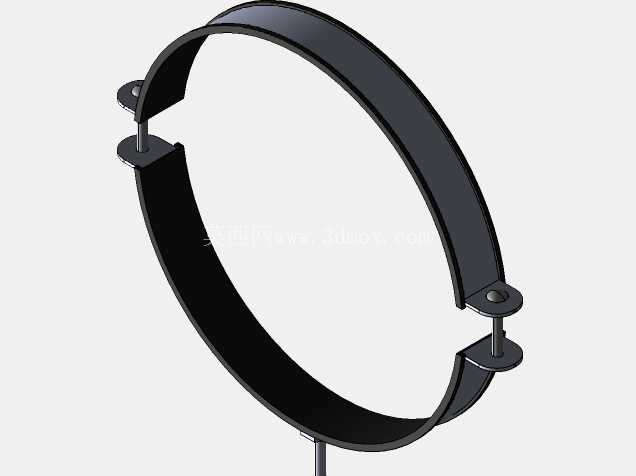

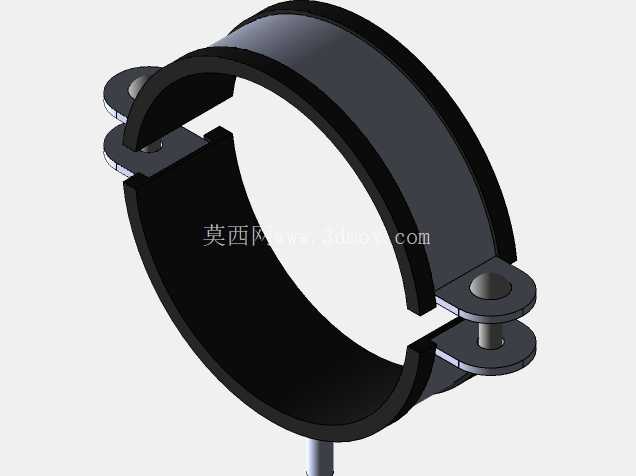

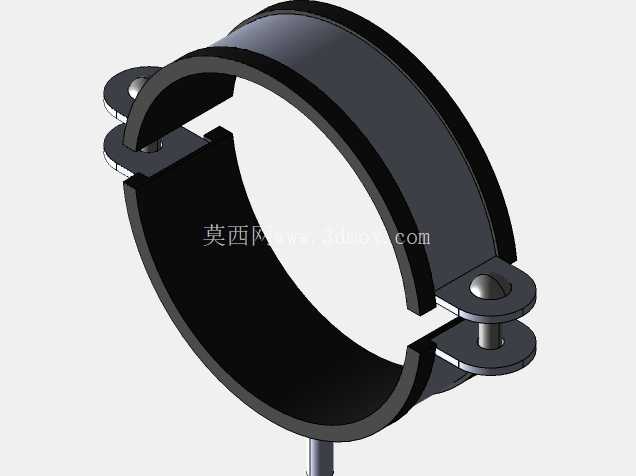

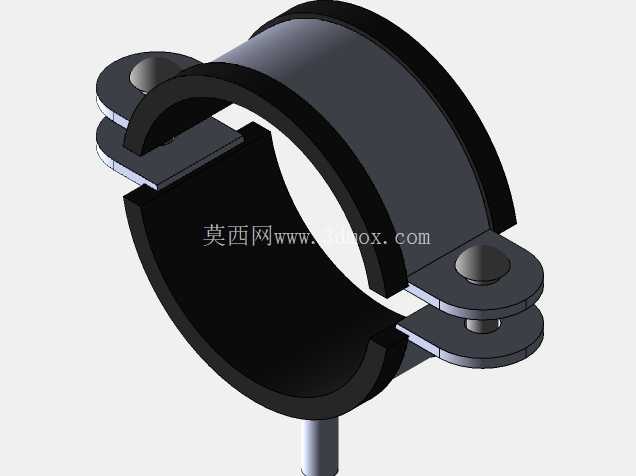

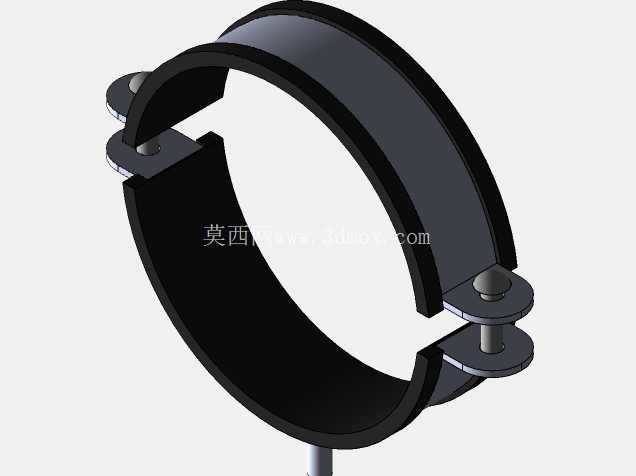

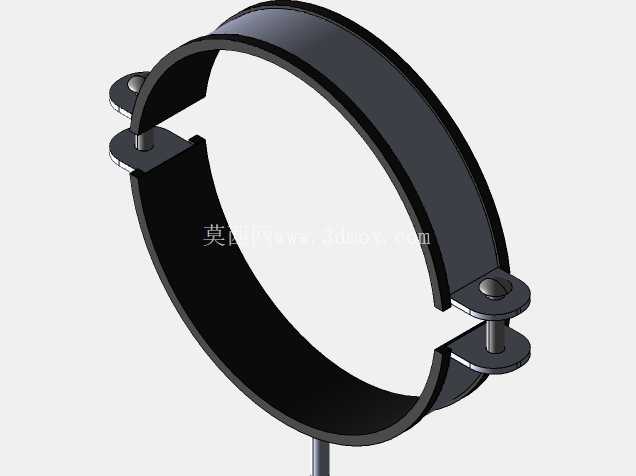

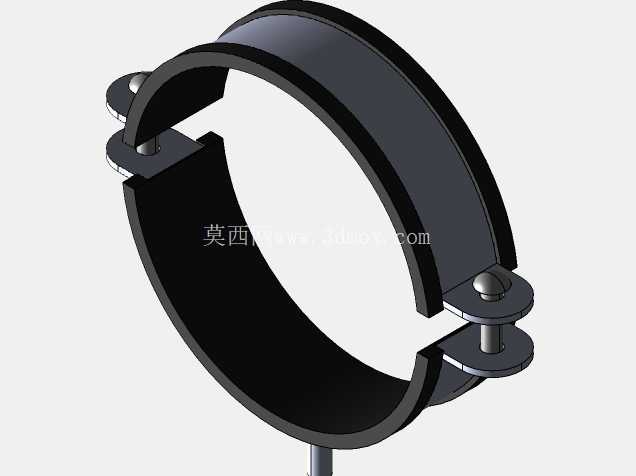

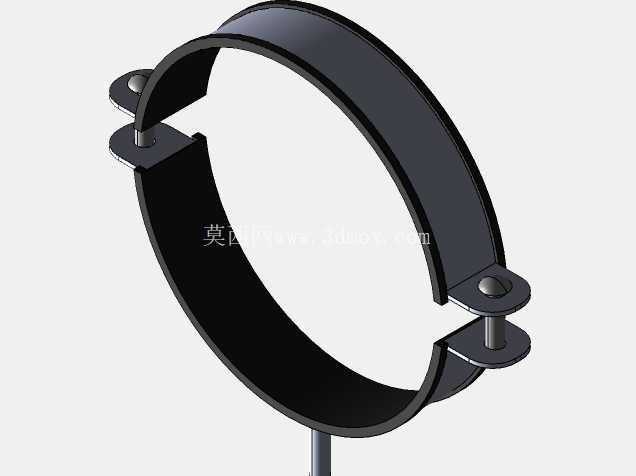

从结构功能上拆解，这套抱箍采用上下对开的半圆弧箍身设计，两个半环的圆弧内径完全匹配对应规格的管道外径，箍身内侧不做额外凸起，贴合管道时能形成整圈均匀的抱紧力，不会像单点固定件那样在管壁上造成局部应力集中，长期使用也不会压损薄壁燃气管道的防腐层。上下半环的两端都延伸出带安装孔的连接耳，穿入紧固件后可以通过锁紧程度调整抱紧力，既可以把管道完全锁死限制轴向窜动，也能根据管线热胀冷缩的补偿需求，预留微小的滑动余量，适配不同工况的固定要求。下半环的底部延伸出一根圆柱形安装支杆，这部分是和墙面固定座衔接的核心结构，安装时先把固定底座通过膨胀螺栓固定在墙体或结构面上，再把支杆插入底座的锁紧孔内调整伸出长度，就能灵活适配管道与墙面之间的安装间距，不用在现场切割调整箍身，大幅降低明装管线的施工难度。

做这类结构的三维设计时，首先要锁定核心适配的管道外径参数，半圆弧的曲率必须和管道外圆完全吻合，连接耳的位置要避开箍身的应力集中区，两个连接耳的螺栓孔要保证同轴度，避免锁紧时出现半环错位、贴合不严的问题。支杆和下半环的衔接位置要做圆角过渡，不能留直角锐边，因为这个位置是整个结构的受力薄弱点，管道的全部重量都会通过这个衔接面传递到墙面固定座，圆角过渡能分散应力，避免长期承重后出现焊缝断裂或结构开裂。紧固件的选型要匹配连接耳的厚度，螺栓拧紧后露出的螺纹长度控制在2-3牙即可，既保证锁紧强度，也不会因为螺纹过长剐蹭周边管线或施工人员。

从安装边界来看，这类管夹的支杆长度决定了管道离墙的最小距离，设计时要预留出管道保温层的安装空间，如果是做保温的燃气管道，箍身内径还要在管道外径基础上增加保温层的厚度，避免保温层被箍身压瘪影响保温效果。两个管夹之间的布设间距要根据管道材质、管径和介质重量计算，比如小口径薄壁不锈钢燃气管，支架间距控制在1.2-1.5米即可，大口径的镀锌钢管则要适当缩小间距，保证管道挠度在允许范围内。安装位置还要避开管道的焊缝、接口位置，距离接口的距离至少保持在管道外径的1-2倍，避免影响接口的密封安装和后期检修。

实际工程应用里，这类抱箍除了固定天然气管道，也可以用来固定同管径的给排水管、消防管、电气穿线管，只要调整箍身的防腐处理工艺，比如做镀锌、喷塑或者不锈钢材质升级，就能适配不同腐蚀环境的安装需求。设计时还要考虑安装的便捷性，上下半环可以做单侧铰接的结构吗？不对，这款是完全对开的结构，安装时可以先把下半环固定在支杆上，把管道放置到位后再扣上上半环锁紧，不用把管道从箍身一端穿入，特别适合已经布设完成的管线改造加装场景，不用拆卸原有管线就能完成固定件的加装，这也是对开式抱箍相比整体式喉箍最核心的应用优势。在建模过程中，所有配合面都要做公差匹配，比如连接耳的螺栓孔要比螺栓直径大0.5-1mm，抵消现场安装时的孔位偏差，支杆和固定座的配合采用间隙配合，方便安装时调整角度，让箍身能完全贴合管道外壁，不会出现别劲的情况。
