PN16压力等级不锈钢平焊法兰结构

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压部件，这款PN16等级的不锈钢法兰，主要适配公称压力1.6MPa的中低压管路工况，在市政给排水、化工流体输送、食品级物料管路、暖通循环水系统、常规工业蒸汽管路中都有广泛应用。不同于高压对焊法兰需要与管道做全熔透焊接的结构，这款平焊法兰的安装逻辑更适配现场施工效率要求：管道插入法兰内孔后，仅需在法兰内外两侧做角焊缝即可完成固定，对现场焊接作业的技能要求更低，安装耗时更短，在非极端高温、非强腐蚀冲刷的常规中低压管路场景下，完全可以满足长期密封承压的使用需求。

　　从结构设计逻辑来看，这款法兰的密封面采用全平面突面结构，没有额外的凹凸榫槽设计，配套的密封垫片可以直接选用普通橡胶垫片、石棉橡胶垫片或者改性四氟垫片，备件采购通用性极强，不需要匹配特殊规格的异形密封件，后期运维更换的成本极低。法兰盘上的螺栓孔采用均匀圆周排布，孔位公差严格按照管路连接件的通用公差标准设计，安装时不需要做额外的孔位修配，只要对齐相邻管段或者设备接口的法兰孔位，穿入对应规格的螺栓，按照对角顺序逐步拧紧螺栓即可保证密封面受力均匀，避免因局部受力过大导致垫片压溃或者法兰变形引发的泄漏问题。

　　从安装边界尺寸来看，这款法兰的内孔直径适配对应公称通径的常规无缝钢管外径，法兰盘的外圆尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径都严格遵循PN16压力等级的法兰尺寸规范，不需要做额外的尺寸适配就可以直接和同压力等级、同公称通径的其他标准法兰配对使用，不会出现孔位错位、密封面不匹配的问题。法兰的厚度设计充分考虑了1.6MPa工作压力下的结构强度要求，在螺栓预紧力作用下不会出现法兰盘翘曲变形，同时不锈钢材质的选择让这款法兰可以适配弱腐蚀流体、洁净流体的输送场景，不会像普通碳钢法兰那样容易出现锈蚀剥落污染管路介质的问题，在食品加工、饮用水输送等对卫生条件有一定要求的场景下也能适用。

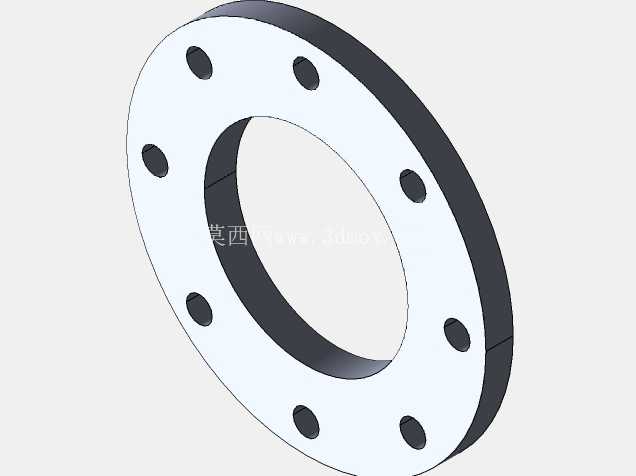

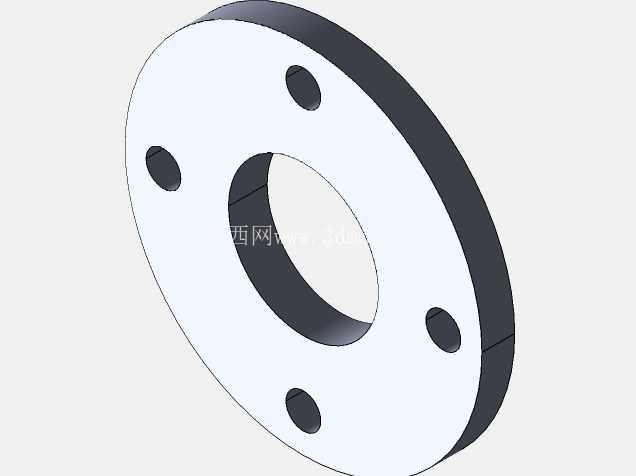

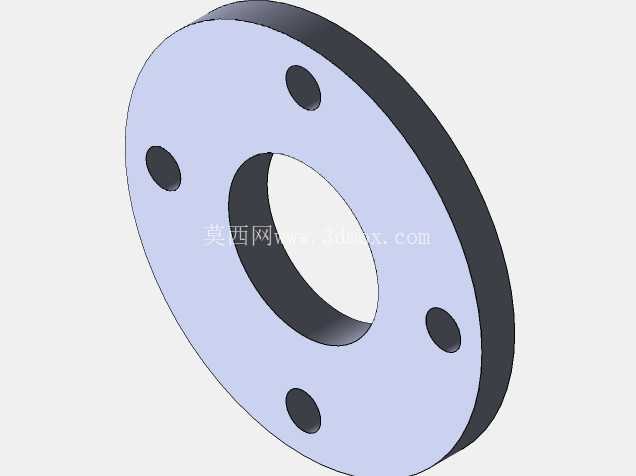

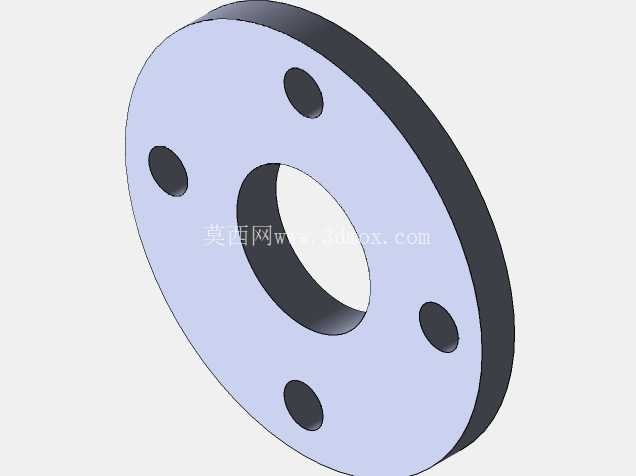

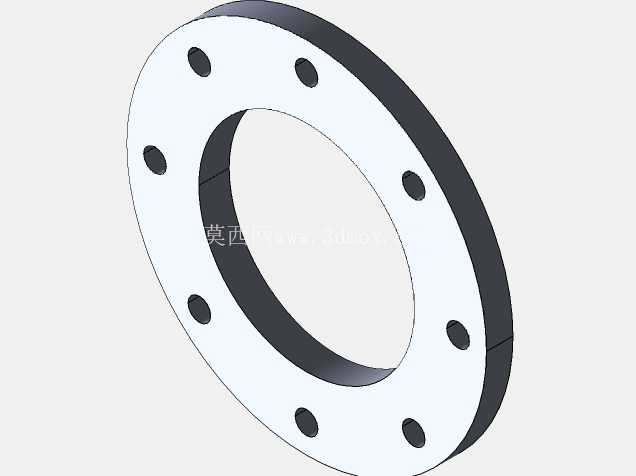

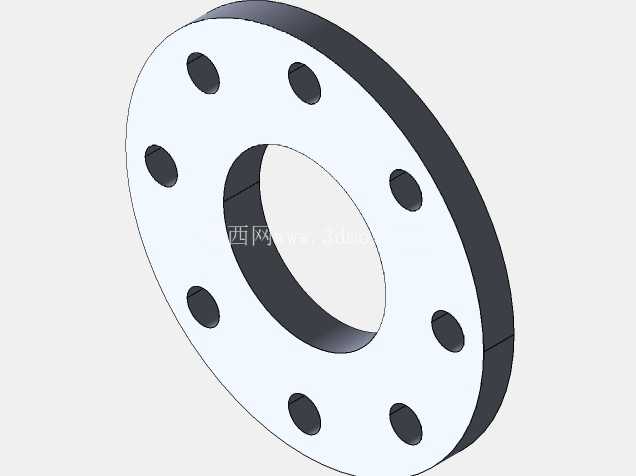

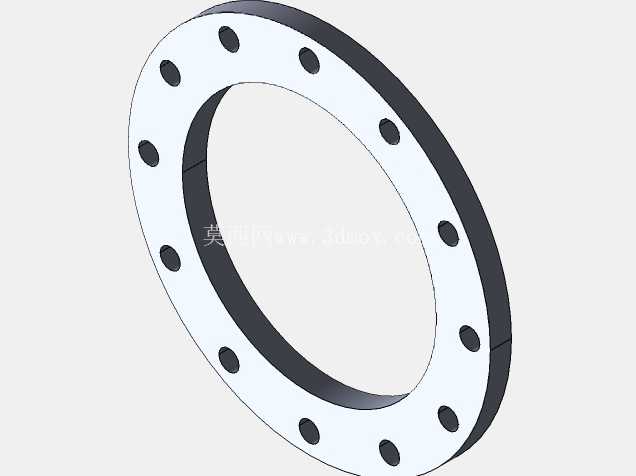

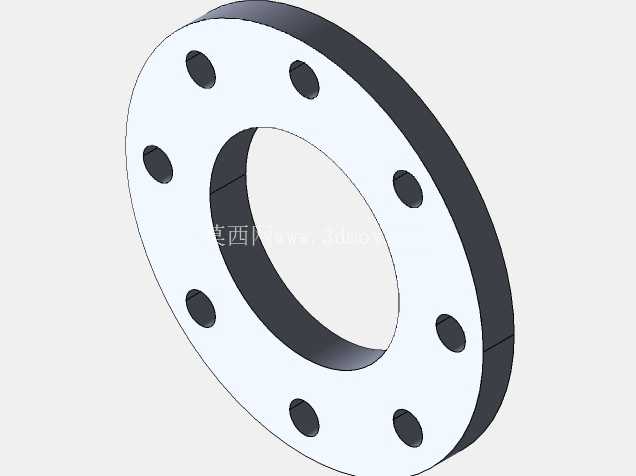

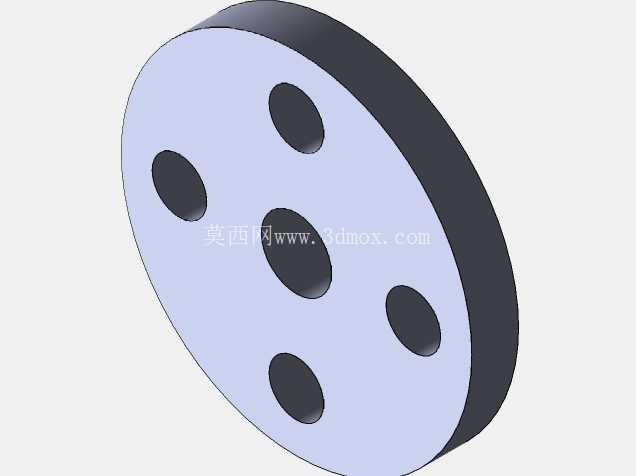

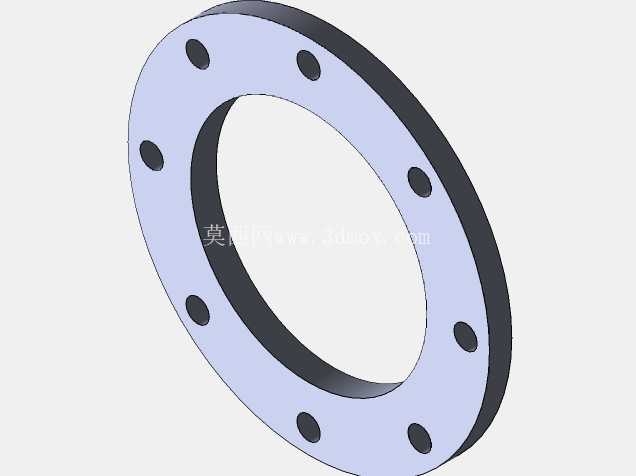

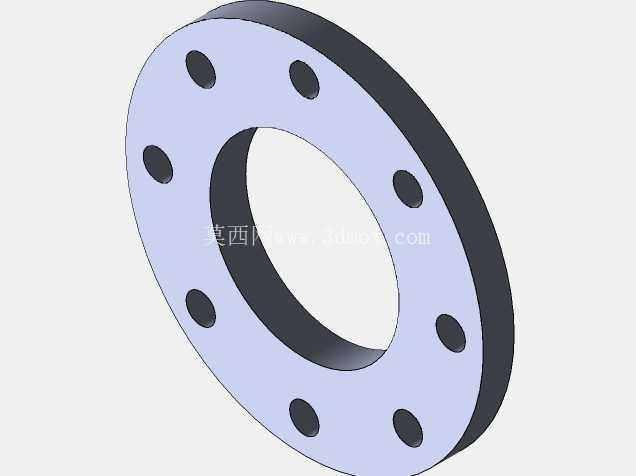

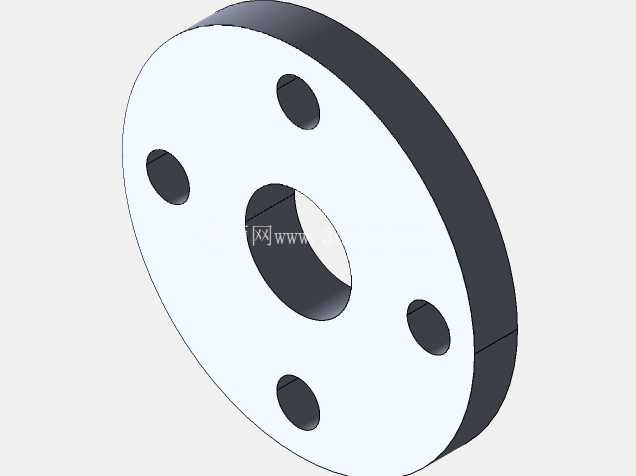

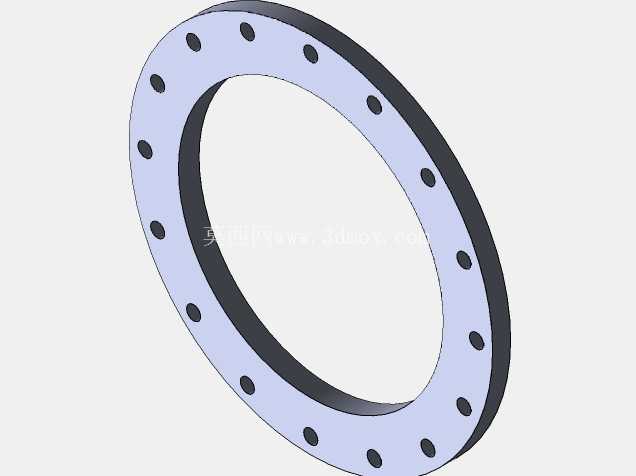

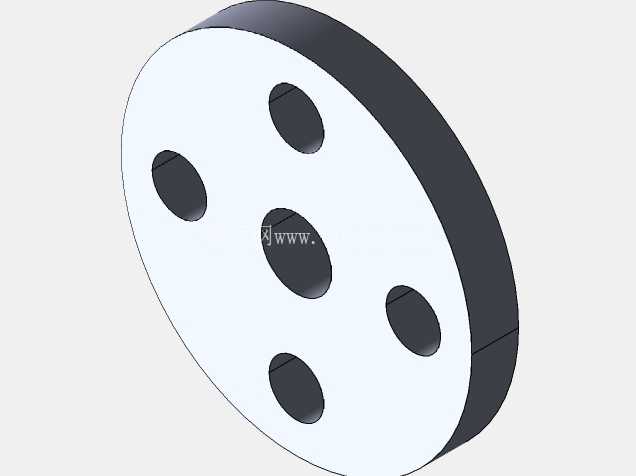

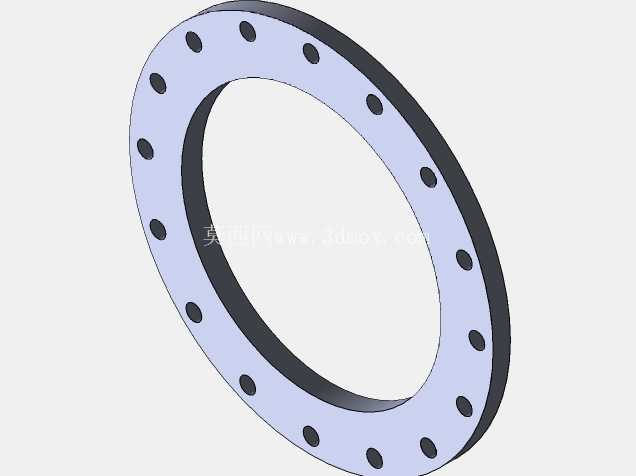

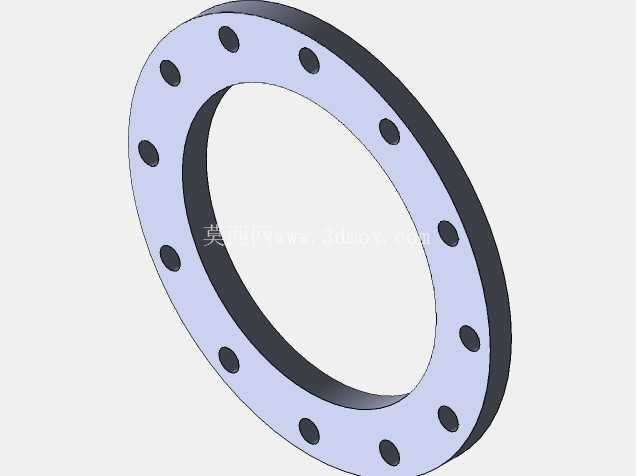

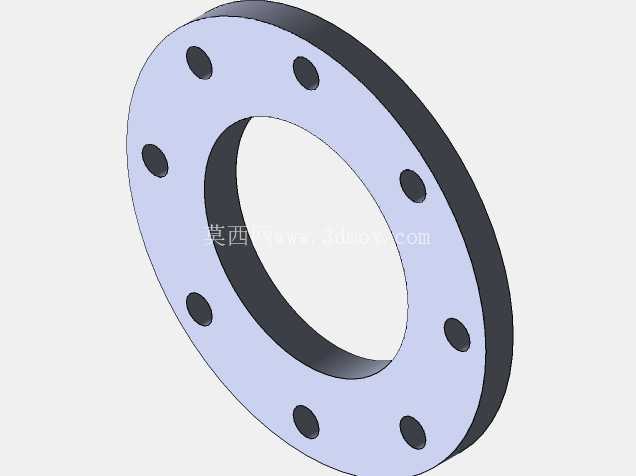

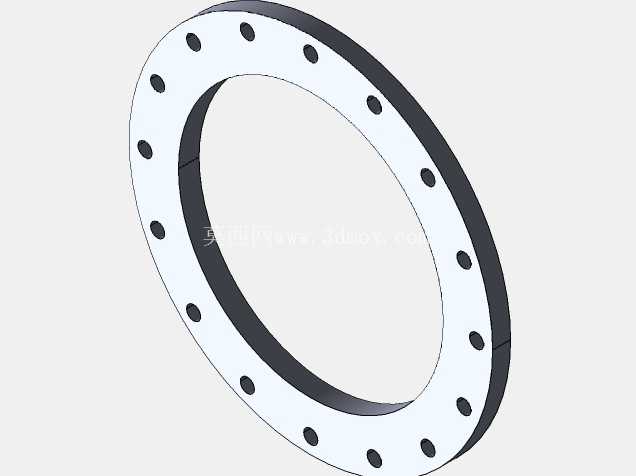

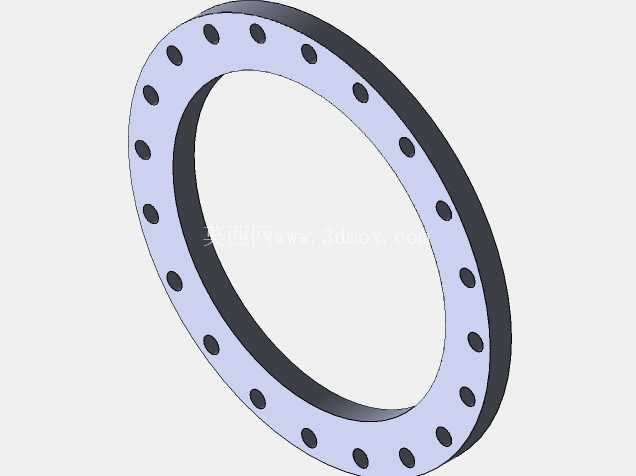

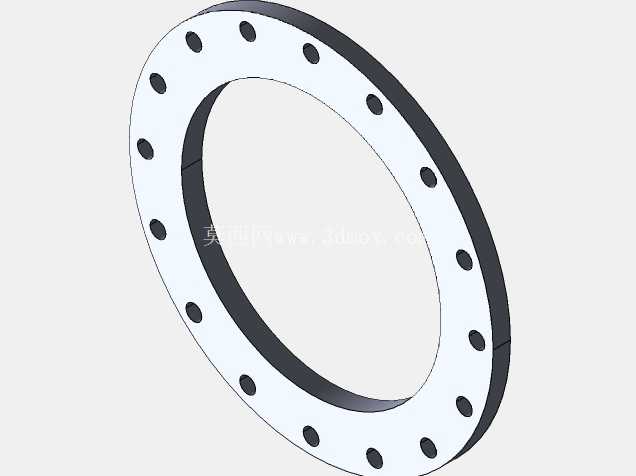

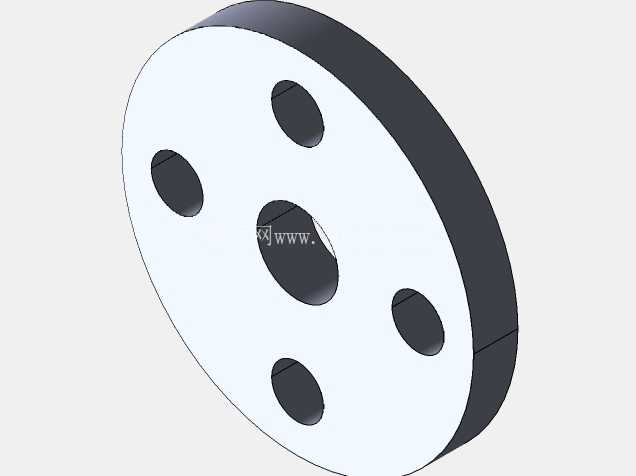

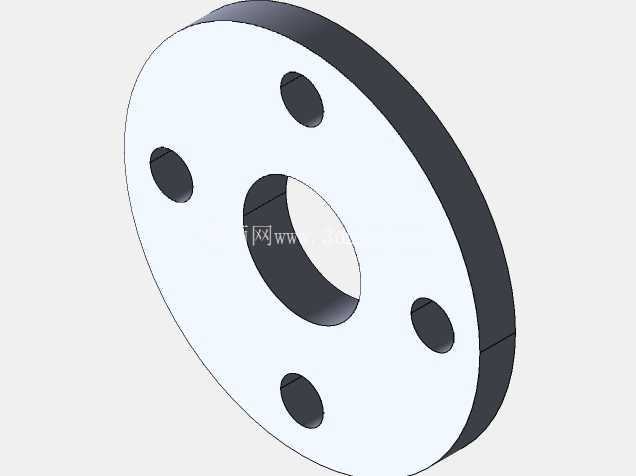

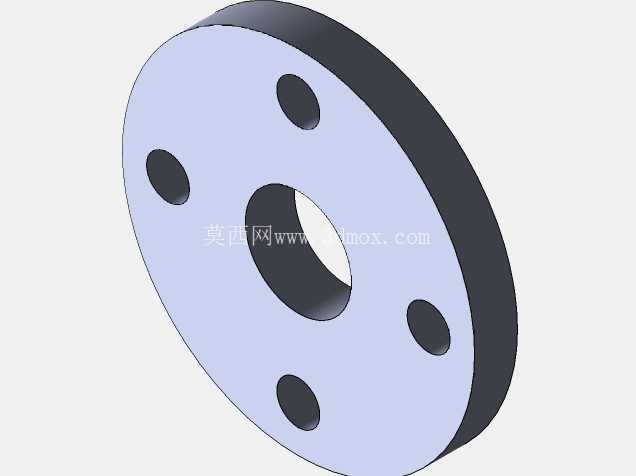

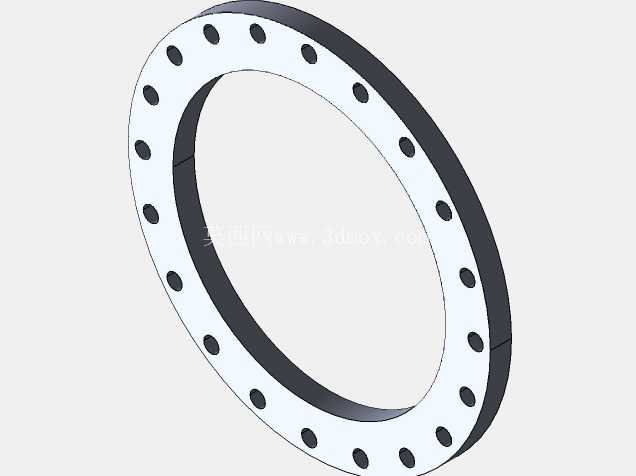

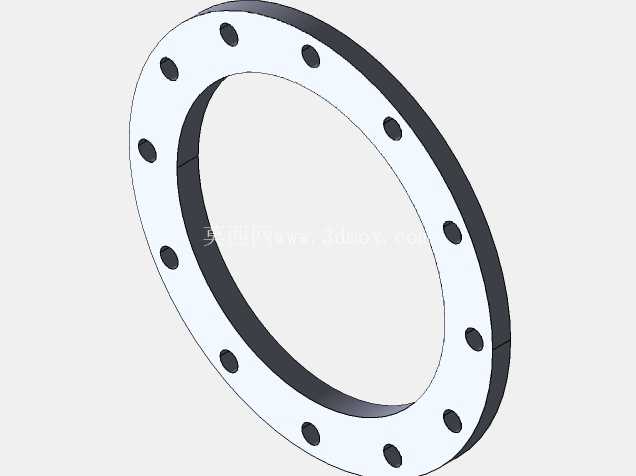

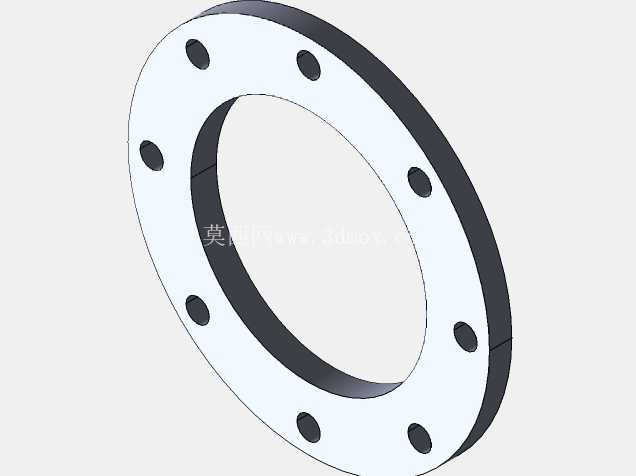

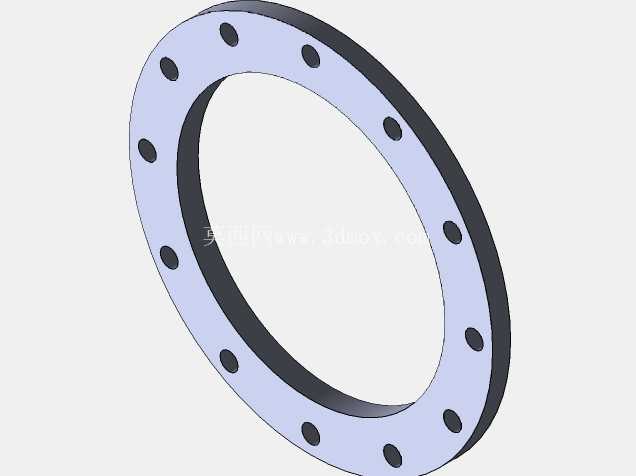

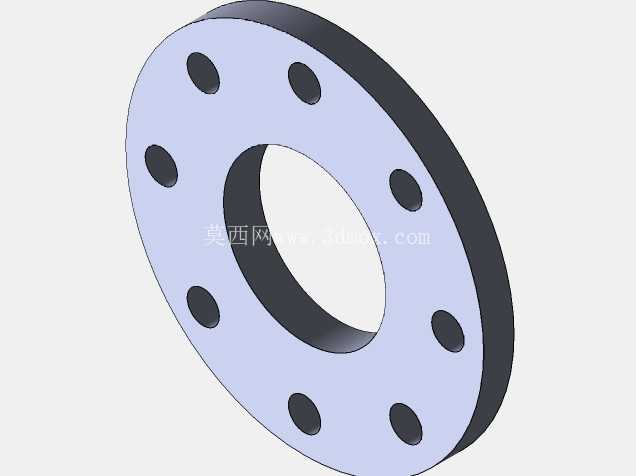

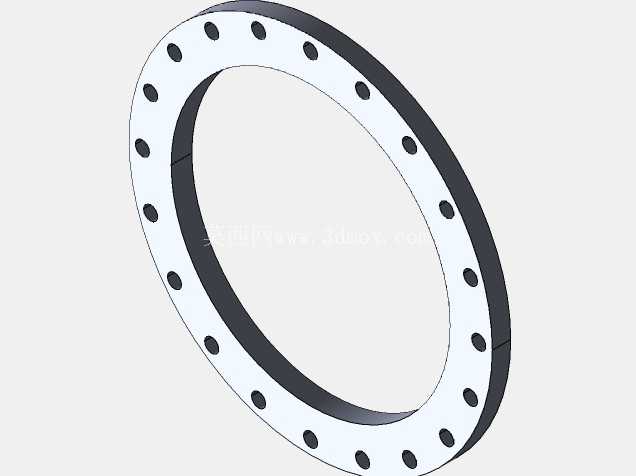

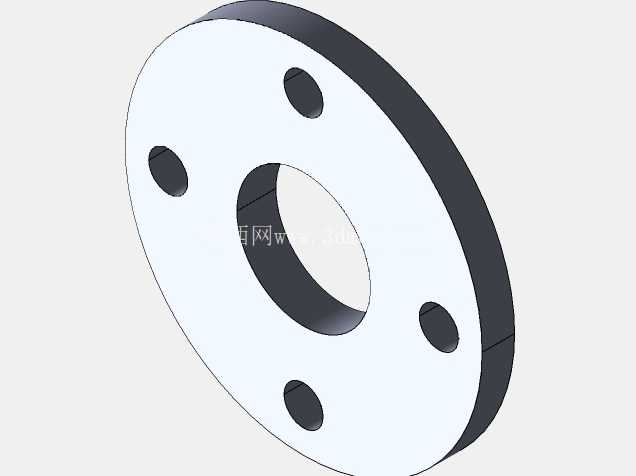

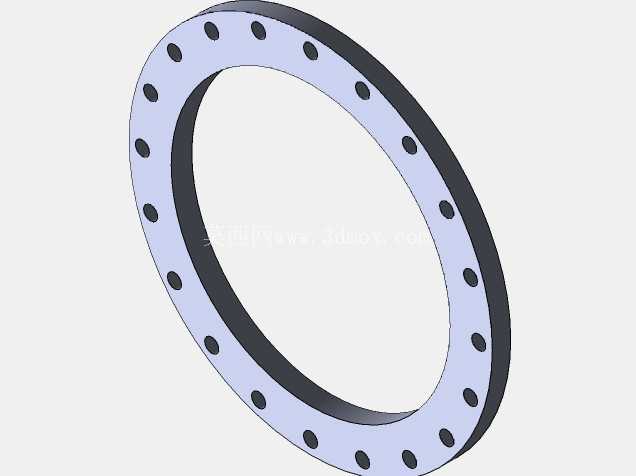

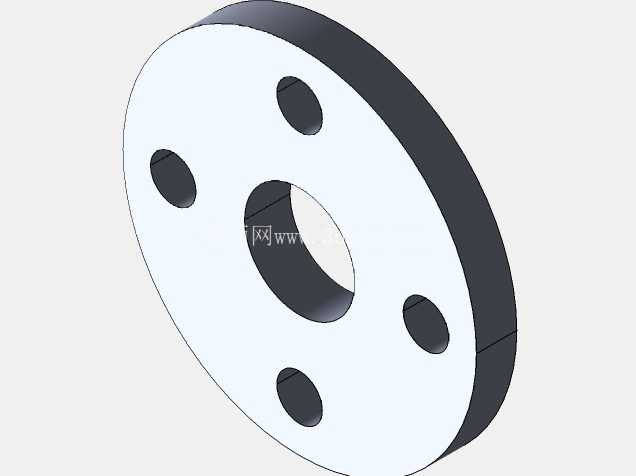

　　在实际工程选型过程中，需要注意这款法兰的适用温度范围，常规不锈钢平焊法兰在超过300℃的高温工况下会出现材料强度下降、密封垫片老化加速的问题，因此不适合用于高温高压蒸汽管路，更适合常温或者中温的水、油品、弱腐蚀性化工介质的管路连接。另外在安装过程中需要注意，法兰密封面在对接前要清理干净表面的锈蚀、焊渣、毛刺等杂质，避免这些硬物夹在密封面之间导致垫片密封失效，螺栓拧紧时要严格遵循对角分次拧紧的操作规范，不能单次将单个螺栓拧到额定扭矩，否则会导致法兰面偏斜，投入使用后很容易出现介质泄漏的问题。这款法兰的三维结构完整还原了实物的所有几何特征，包括法兰盘的厚度、内孔的倒角、螺栓孔的位置与直径、密封面的平面度特征，在做管路系统三维布线设计时，可以直接调用这个模型完成管路装配干涉检查，提前预判安装过程中可能出现的法兰与周边结构件碰撞、螺栓操作空间不足等问题，减少现场安装时的返工概率。对于结构设计人员来说，在做设备接口设计时，也可以直接参考这个模型的安装尺寸来设计设备端的配对法兰，保证接口尺寸的通用性，避免出现设备出厂后现场无法配对连接的问题。
