手动铝制剪式精密升降工作台

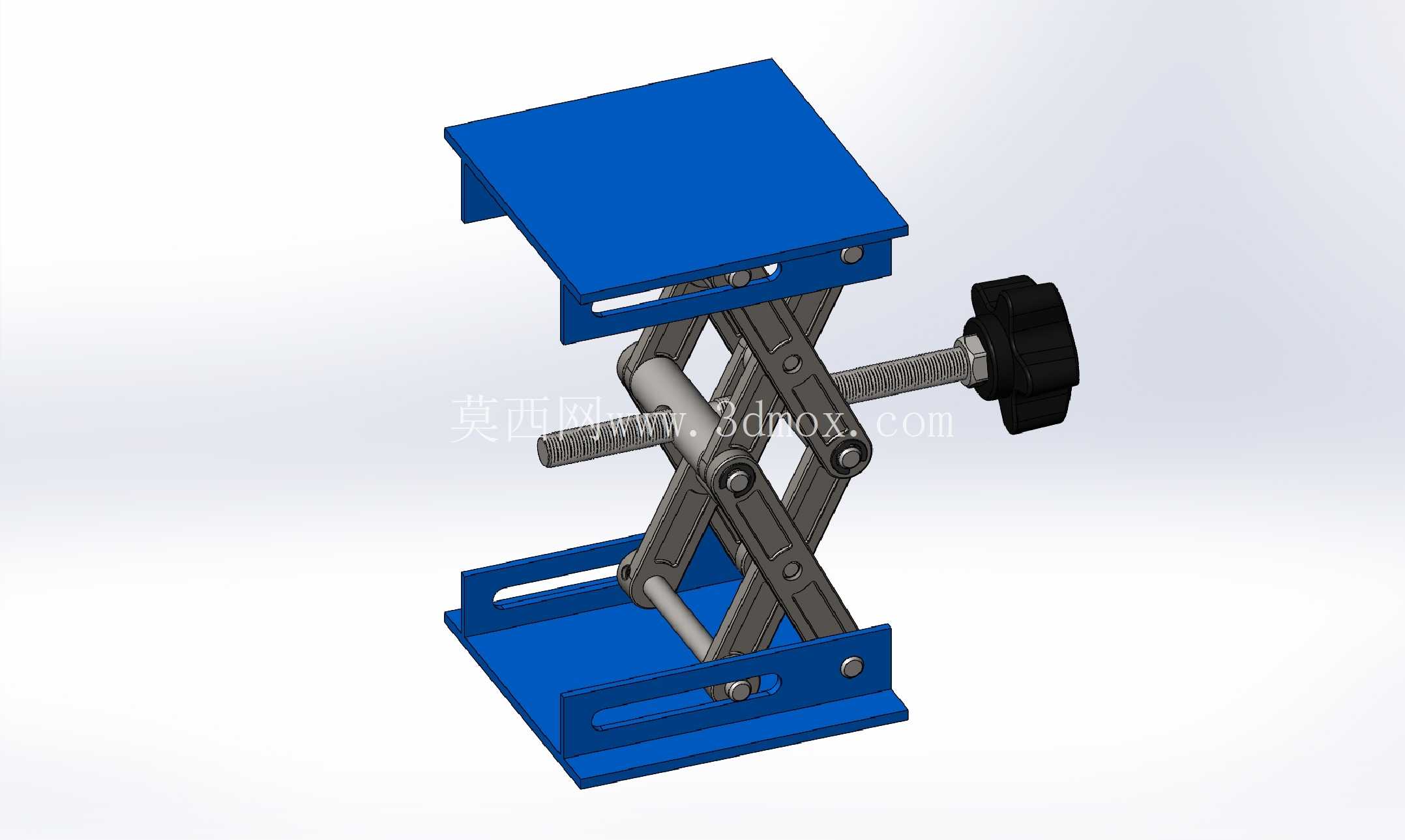

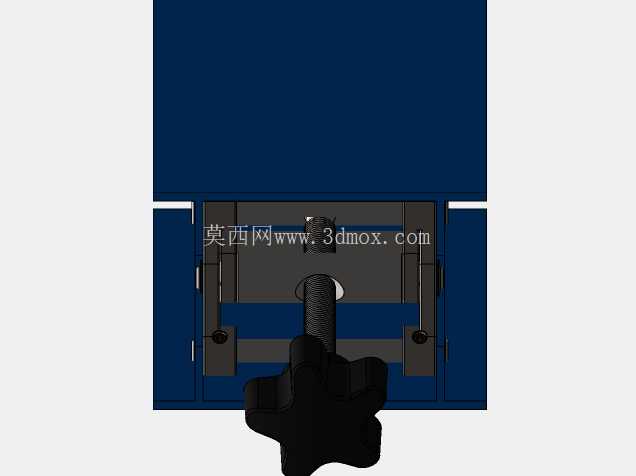

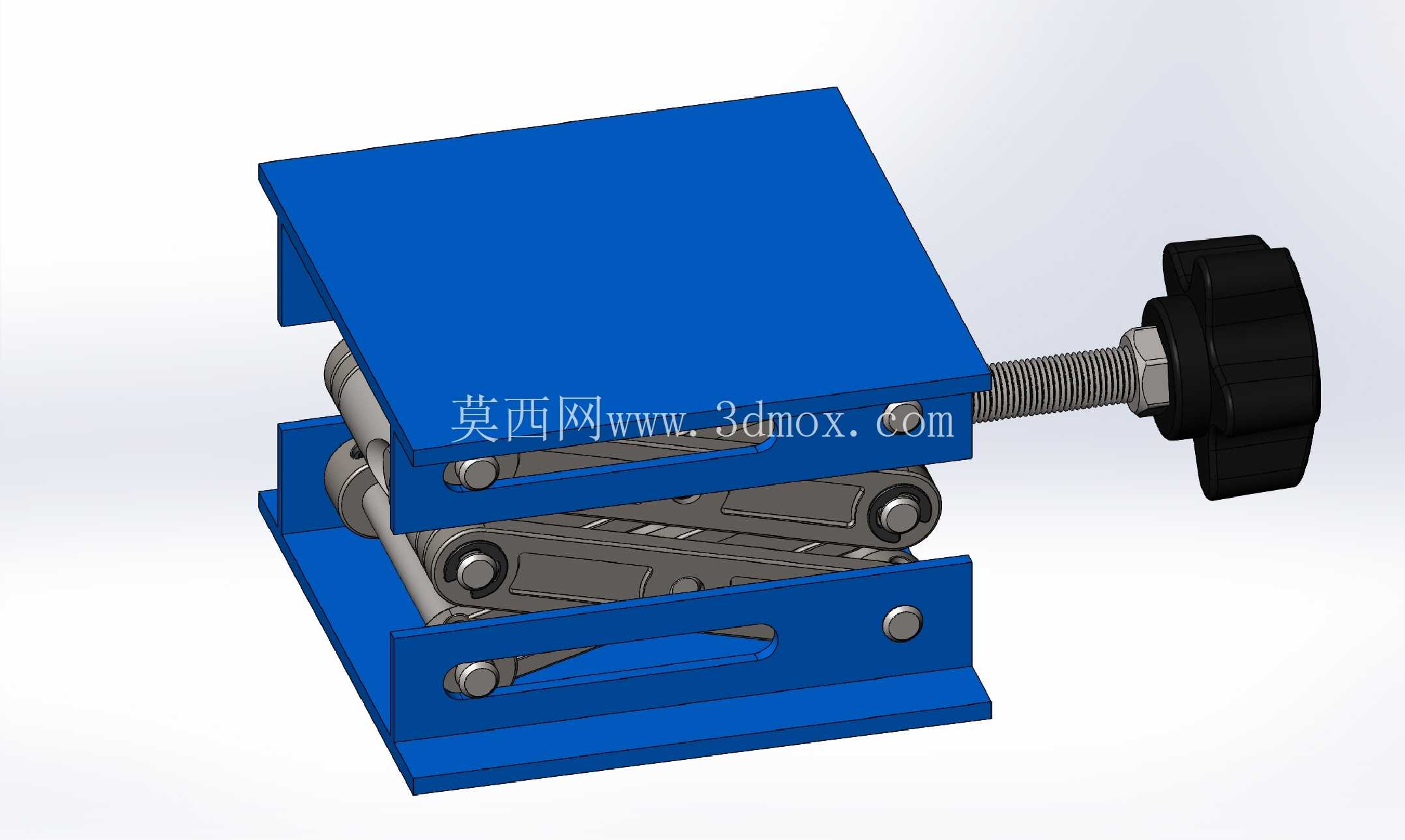

　　这款手动剪式升降台是实验室、精密装配工位常用的高度调节支撑工装，日常在化学实验器皿高度适配、光学仪器光路校准、小型工件焊接定位、精密部件装配垫高场景中使用频率极高，区别于大型液压升降设备，它的核心优势在于调节精度高、操作无动力依赖、台面承重稳定、体积小巧不占用过多工位空间。从结构设计逻辑来看，整体采用多层剪叉臂铰接布局，上下两层安装基座分别通过销轴连接两组交叉布置的剪臂，剪臂的铰接点均采用间隙配合的销轴连接，保证升降过程中剪臂转动无卡滞，同时铰接位置的销轴做了防脱出设计，避免反复升降调节后销轴移位导致结构失稳。驱动部分采用侧置的梯形丝杆传动结构，丝杆一端连接黑色星形调节手轮，另一端通过螺纹副与剪叉臂的活动铰接座连接，转动手轮时，丝杆带动活动铰接座沿水平方向移动，从而改变剪叉臂的交叉角度，实现台面的上升与下降，梯形丝杆具备自锁特性，调节到任意高度后都可以自动锁止，不需要额外增加锁紧机构，就能保证台面在承重状态下不会出现自行下滑的问题，这一设计完全适配手动调节的使用场景，不需要外接气源、电源，在无动力供应的实验台、野外临时检测工位都能正常使用。

　　材质选择上，主体结构采用铝合金加工制作，相比钢制升降台，整体重量降低60%以上，单人即可轻松挪动转移位置，同时铝合金表面做了阳极氧化处理，具备不错的防锈耐蚀能力，在实验室有少量化学试剂溅落的环境下也不会轻易出现锈蚀问题，日常维护只需要定期在丝杆和铰接销轴位置涂抹少量润滑脂即可，维护成本极低。从安装边界和尺寸适配角度来说，这款升降台的底部基座做了加宽处理，最低高度状态下整体重心极低，放置在水平工作台面上不需要额外打孔固定，依靠基座与台面的静摩擦力就可以保证使用过程中不会出现滑移；台面为平整的矩形铝板，表面没有多余的凸起结构，可以根据使用需求自行加装工装夹具、工件定位块、实验器皿固定座，适配不同的支撑需求。

　　升降行程覆盖常规小型工装的调节范围，最低位置可以放入高度空间有限的设备间隙内，最高位置可以满足常规实验操作、小件装配的高度需求，调节过程中台面始终保持水平状态，剪臂的对称布局保证了升降过程中台面不会出现偏斜，水平精度可以满足光学实验、精密检测的使用要求。在承重设计上，剪臂的板材厚度经过受力校核，铰接销轴采用不锈钢材质，日常放置10kg以内的实验仪器、小型工件完全不会出现结构变形，丝杆的螺纹强度也经过匹配计算，满负载状态下转动手轮的力度适中，不会出现调节费力或者螺纹滑牙的问题。

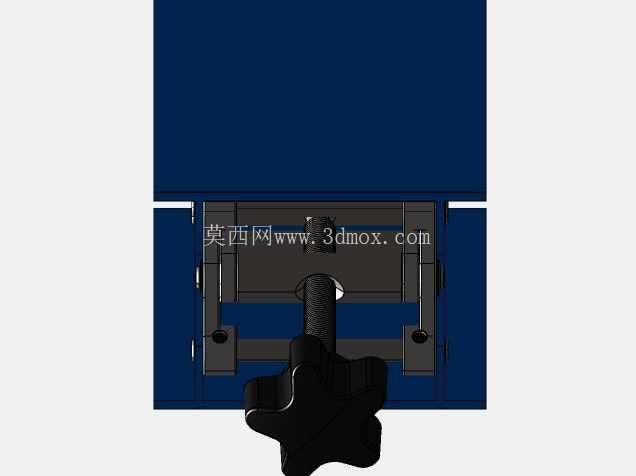

　　实际使用中，这类小型剪式升降台常被搭配在光学实验平台上，用来调整激光发射器、透镜架的高度，保证光路处于同一水平轴线上；在小件焊接工位，它可以用来垫高待焊接工件，让焊缝处于操作人员最舒适的操作高度，减少长时间弯腰操作的疲劳感；在产品检测环节，它可以配合高度尺、百分表使用，调整工件的检测高度，让检测表头可以顺利接触到工件的待测表面。设计过程中，特意将调节手轮布置在设备侧方，而不是正面或者顶部，这样操作人员在调节高度时，手部不会被台面上放置的工件、仪器遮挡，调节时可以一边观察高度变化一边转动手轮，操作便利性更好；上下基座的边缘都做了倒角处理，没有尖锐的毛刺棱角，挪动和使用过程中不会划伤操作人员的手部，也不会刮坏放置台面的漆面。剪叉臂的活动行程做了机械限位，当台面上升到最高位置时，剪臂会接触到限位结构，不会出现过度展开导致结构失稳翻倒的问题，下降到最低位置时，上下基座完全贴合，不会出现夹手的间隙，操作安全性有足够的保障。
