全参数化Torx梅花起子头结构设计

　　在设备装配、产线运维、精密仪器检修等场景中，紧固件拆装是出现频次最高的作业环节，Torx梅花槽螺钉凭借受力均匀、不易滑牙的特性，在3C产品组装、汽车零部件装配、工业设备维保领域逐步替代传统一字、十字螺钉，成为精密连接场景的主流紧固件选型，与之配套的梅花起子头，是直接决定拆装效率、螺钉使用寿命的核心工装部件。这款全参数化的梅花起子头模型，完全围绕实际作业的受力需求与安装适配逻辑搭建，没有冗余的装饰性结构，每一处几何特征都对应明确的工程功能。

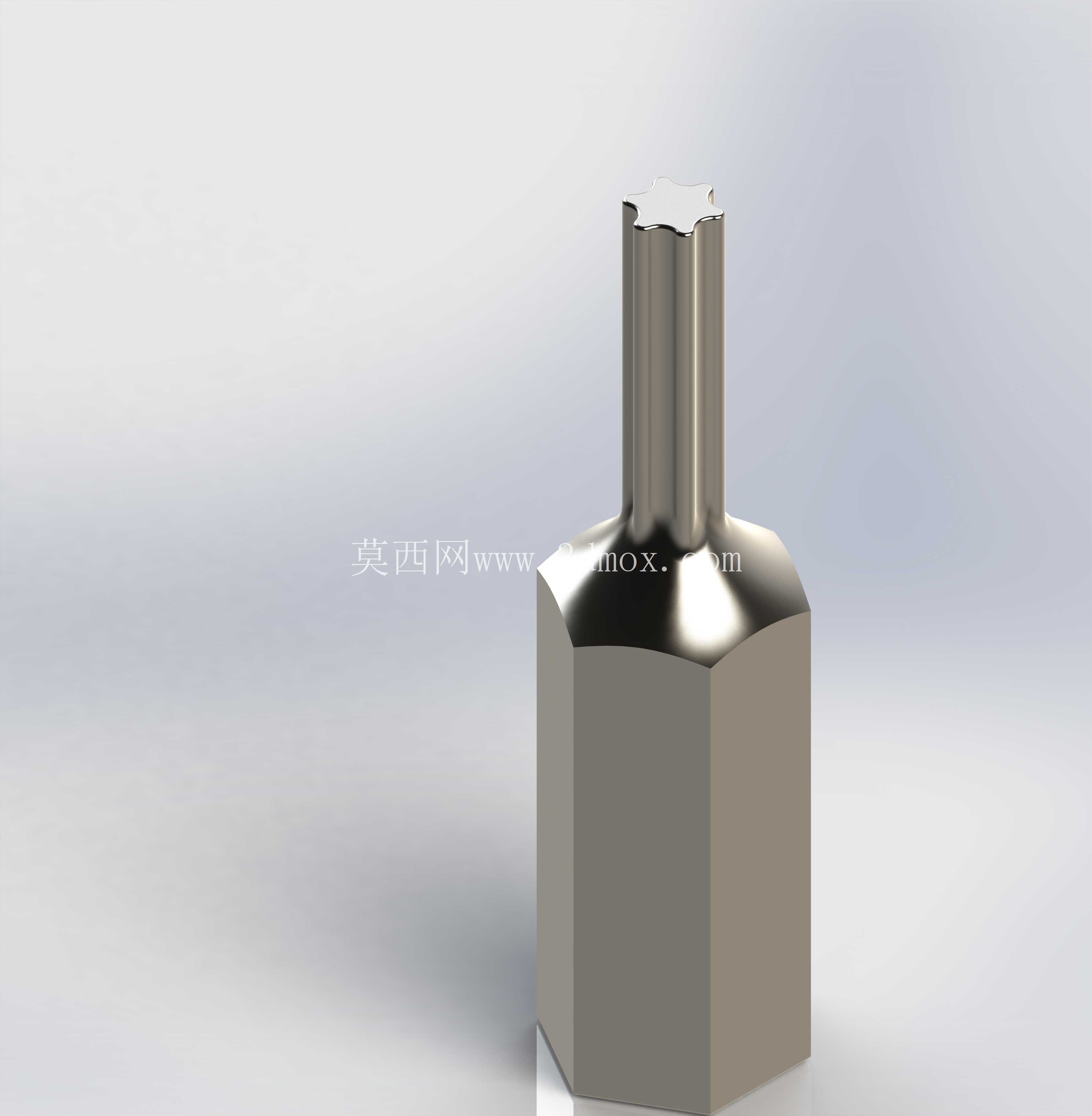

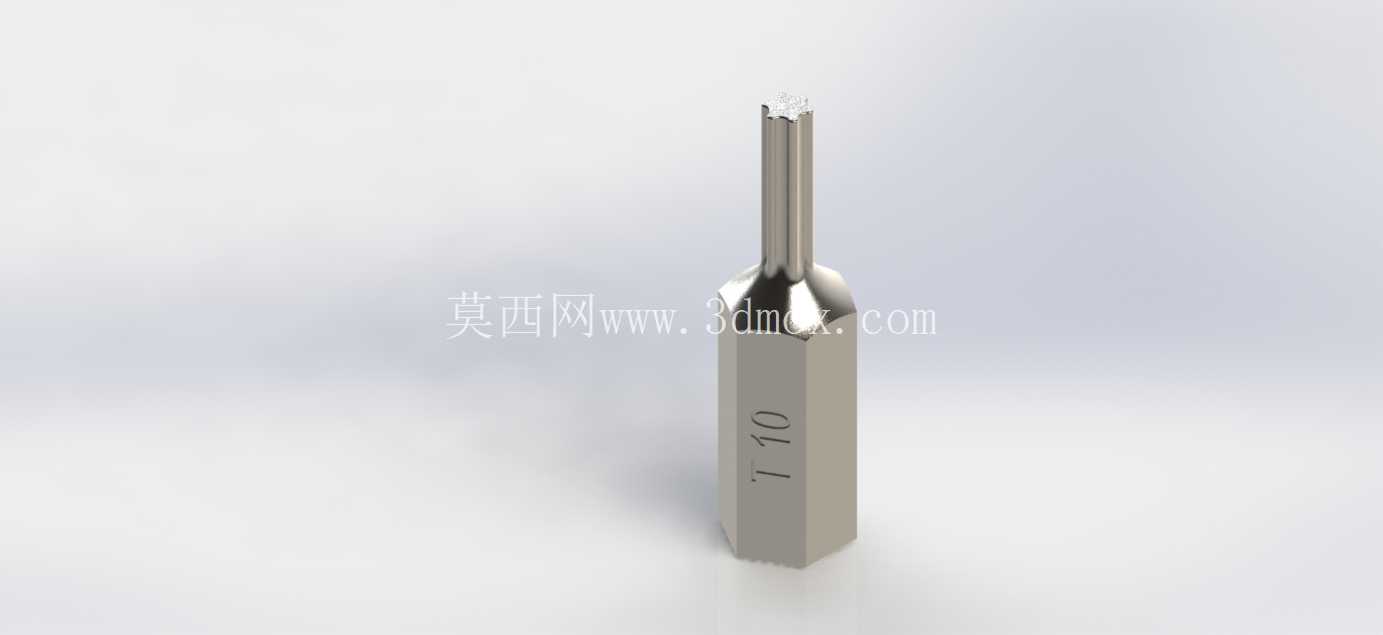

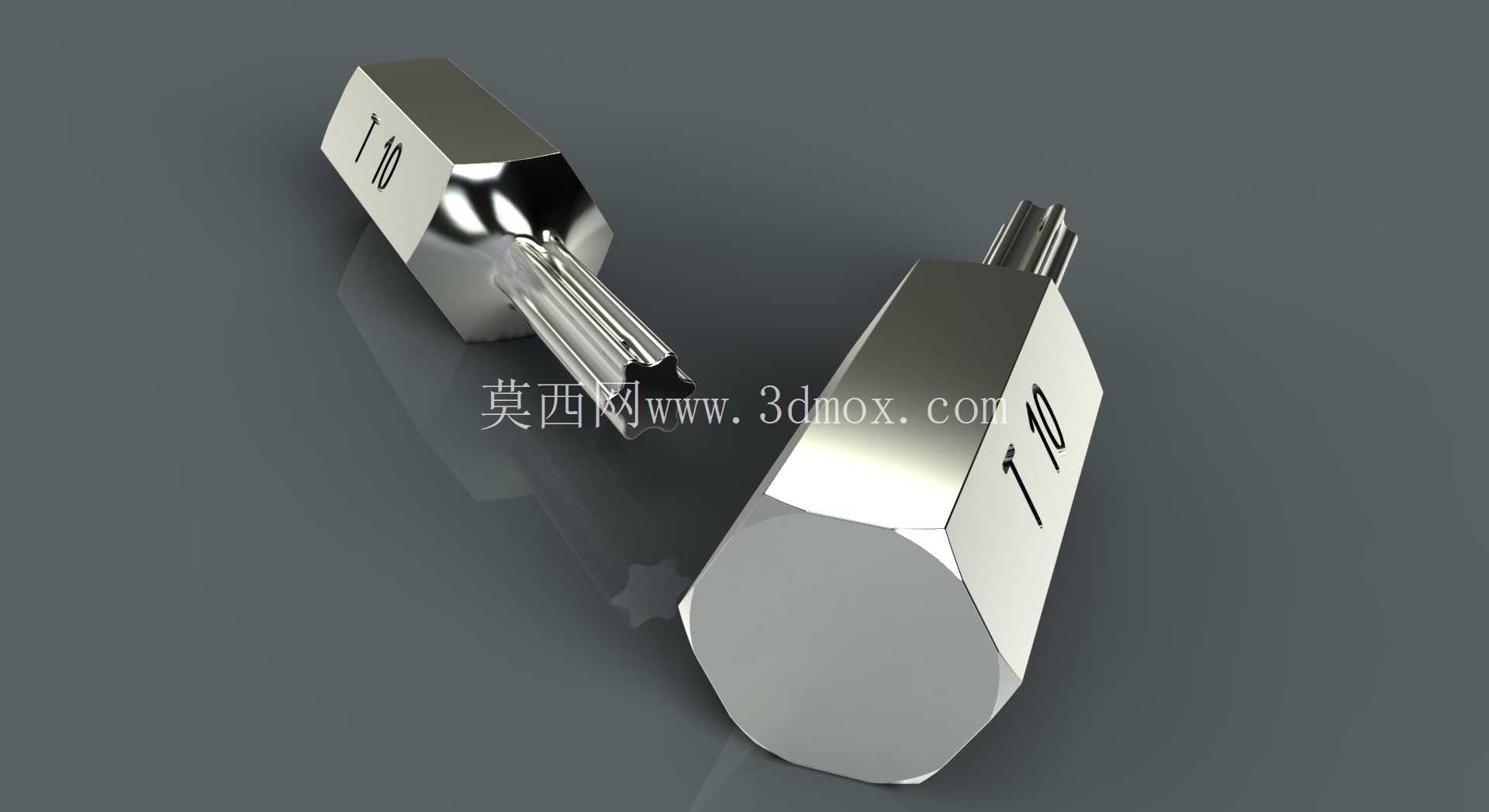

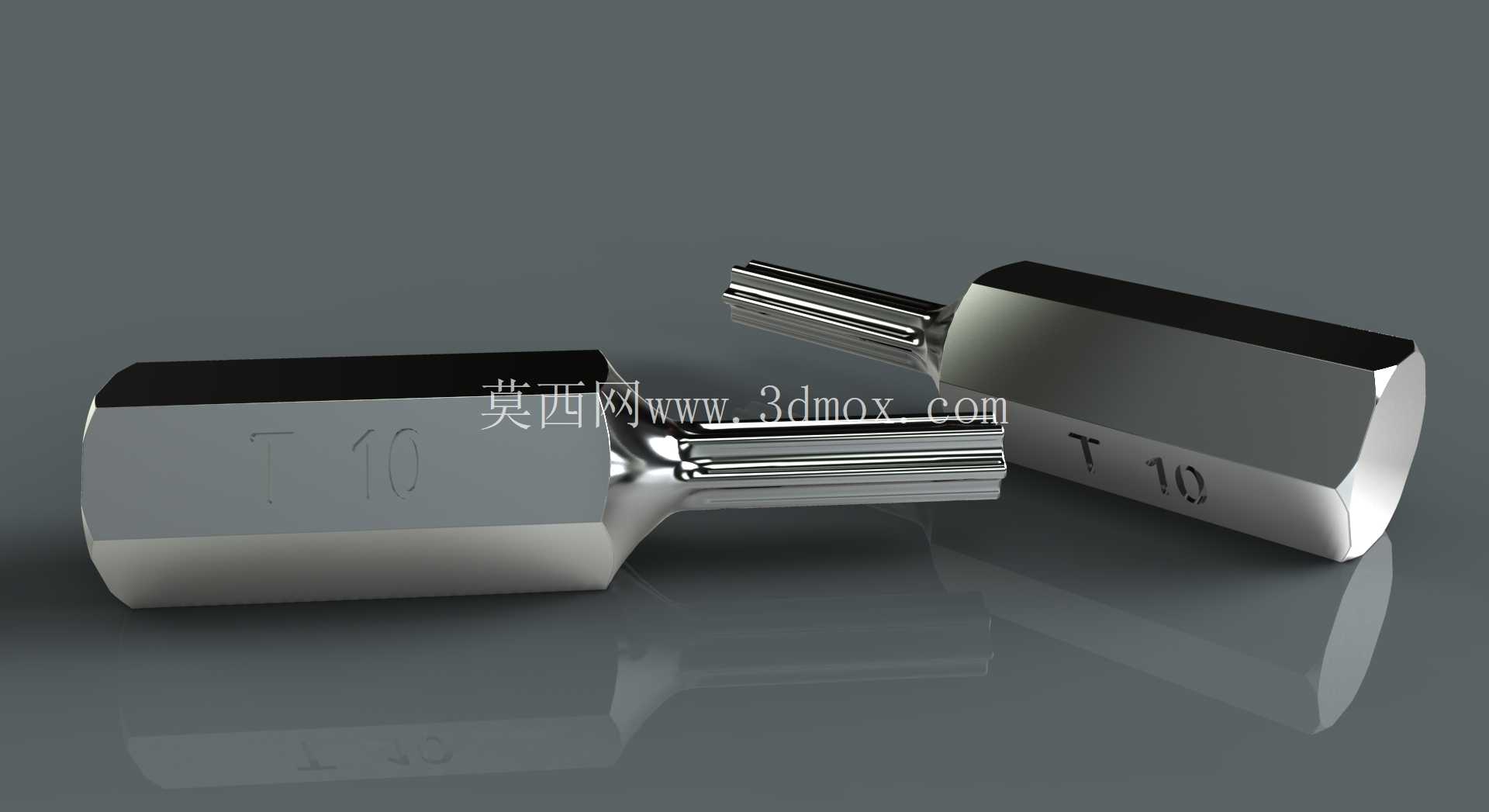

　　起子头整体分为工作段与夹持段两个核心部分，夹持段采用标准六角柄结构，截面为正六边形，这种结构的设计初衷是匹配市面上绝大多数手动螺丝刀手柄、电动起子夹头的装夹接口，六角面的平面接触特性可以在传递扭矩时避免周向打滑，相比圆形柄部能承受更大的扭转载荷，同时装夹时的定位精度更高，不会出现工作段偏心的问题。夹持段的长度与对边尺寸严格遵循通用旋具头的安装边界要求，既保证插入夹头后有足够的接触长度避免脱出，又不会因为柄部过长导致整体刚性下降，表面的型号标识采用凹刻工艺处理，不会因为长期摩擦导致标识磨损模糊，方便现场作业时快速选型匹配对应规格的螺钉。工作段的梅花头型是整个设计的核心，型面轮廓完全贴合Torx槽的标准几何参数，齿形的每个工作面都做了等强度的圆弧过渡处理，避免应力集中导致的齿部崩裂——在实际大扭矩拆装作业中，很多起子头的失效都源于齿根处的直角应力集中，反复承受交变扭矩后会从根部产生裂纹最终断裂，这款模型在参数化建模阶段就对齿根圆角做了关联约束，调整规格时圆角参数会随梅花头的外接圆直径等比例变化，始终保持最优的应力分散效果。

　　工作段与六角柄的衔接位置采用锥面过渡结构，而非直接直角连接，这种设计一方面可以在起子头插入螺钉槽时起到自动导正的作用，避免斜向插入导致的槽口刮伤、起子头崩边，另一方面锥面结构可以大幅提升衔接处的抗扭截面系数，减少扭矩传递过程中的应力突变，延长起子头的疲劳寿命。从实际使用的场景来看，这款起子头既可以搭配手动手柄用于小空间的精密装配，比如电子设备内部的小规格螺钉拆装，也可以装夹在电动起子、气动起子上用于流水线的批量装配作业，参数化的建模逻辑让设计人员可以通过修改核心参数快速生成不同规格的Torx起子头，不需要重复绘制草图、搭建特征，大幅提升同系列产品的设计效率。

　　建模过程中对所有配合面的尺寸公差做了隐含的工艺考量，比如梅花头的工作尺寸预留了热处理变形的补偿量，六角柄的对边尺寸按照装夹间隙的合理范围设定，既不会因为尺寸过大导致装夹困难，也不会因为间隙过大出现工作时的晃动。很多一线装配人员都有过起子头滑牙损坏螺钉槽的经历，本质上就是起子头的型面精度不足，与螺钉槽的接触面积过小，应力集中在槽口边缘导致的，这款模型的型面构建完全基于啮合接触的力学逻辑，工作时六个齿面同时与螺钉槽均匀接触，载荷被均匀分散到每个接触面上，既不会损伤螺钉槽口，也能降低起子头自身的磨损速度。在安装边界的适配性上，这款起子头的整体长度控制在通用短款旋具头的尺寸范围内，可以搭配延长杆使用，深入到沉孔、狭窄腔体内部拆装螺钉，不会因为头部尺寸过大与工件周边结构产生干涉，工作段的直径也做了适配优化，对应规格的起子头可以顺利进入标准沉头螺钉的沉孔内，保证梅花头完全插入螺钉槽深度的三分之二以上，避免因为啮合深度不足导致的滑牙。
