墨盒配套双组分胶粘剂混合螺钉结构

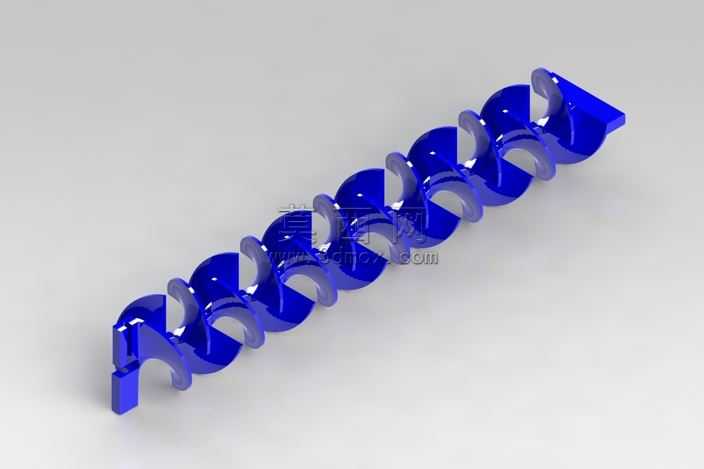

该模型为适配墨盒双组分胶粘剂配发使用的专用混合螺钉，整体采用三维参数化建模方式完成全结构构建，建模过程中以螺旋输送混合的功能逻辑为核心，首先绘制单组螺旋叶片的截面轮廓，通过沿中心轴线的螺旋扫描生成连续的螺旋输送主体结构，再针对双组分胶粘剂的分流混合需求，在每一圈螺旋叶片上设计对称的半圆缺口结构，让两种组分的胶粘剂在沿螺旋通道向前输送的过程中，能够通过缺口实现多频次的交叉汇流，提升混合均匀度。模型整体采用亮蓝色工程塑料材质进行渲染表现，材质参数设置为半哑光硬质塑料质感，添加了轻微的环境反射效果，既还原了这类配件常用的POM或PP塑料材质的视觉特征，也能清晰展现螺旋结构的曲面细节与缺口的边缘轮廓。结构设计上，模型两端分别设置了定位止口结构，一端为方形的连接端，可与墨盒的出料驱动部位配合实现旋转传动，另一端为适配出料口的圆柱导向端，保证螺旋结构旋转时的同轴度，避免出现卡滞或漏胶问题。设计过程中反复调整了螺旋的导程参数与缺口的开口大小，导程设置兼顾了胶粘剂的输送速度与混合路径长度，缺口尺寸则匹配双组分胶粘剂的粘度特性，避免粘度过高时出现输送阻力过大的问题，同时每一圈螺旋的缺口位置沿轴向呈交错排布，让两种胶液在输送过程中不断被分割、汇流、再分割，最终实现充分均匀的混合效果，无需额外设置静态混合芯，简化了墨盒的整体结构。模型的所有曲面都做了圆角过渡处理，没有尖锐棱角，既符合塑料件注塑成型的工艺要求，避免注塑过程中出现应力集中导致的零件开裂问题，也能减少胶液在螺旋通道内的残留，降低胶粘剂固化后堵塞通道的概率。渲染阶段采用了柔和的影棚布光，主光源从模型斜上方45度角照射，搭配两侧的补光弱化阴影，让螺旋叶片的曲面起伏、缺口的结构形态都能清晰呈现，整体视觉效果直观展现了该混合螺钉的结构特点与功能逻辑，可直接用于产品结构验证、注塑模具设计参考以及产品装配演示使用。
