手持式角向打磨切割电动工具结构设计

这款手持角向打磨工具的三维结构设计，核心围绕现场加工作业的实际操作需求展开，先从作业场景来看，不管是金属构件现场焊缝打磨、型材切割下料、铸件飞边清理，还是家装环节的石材倒角、金属表面除锈作业，这类工具都是一线作业人员随身配备的高频使用机具，设计阶段首先要平衡的就是握持手感与作业输出功率的匹配关系，不能一味追求大功率导致整机重量过大，长时间握持造成手臂负载过高，也不能为了轻量化压缩电机输出能力，导致重载磨削时出现卡滞、烧机的问题。

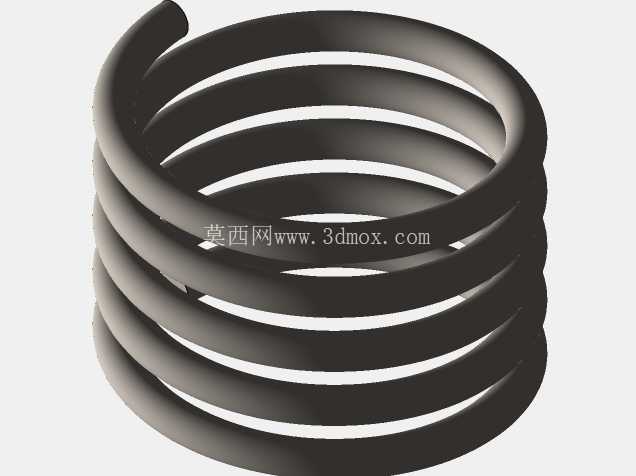

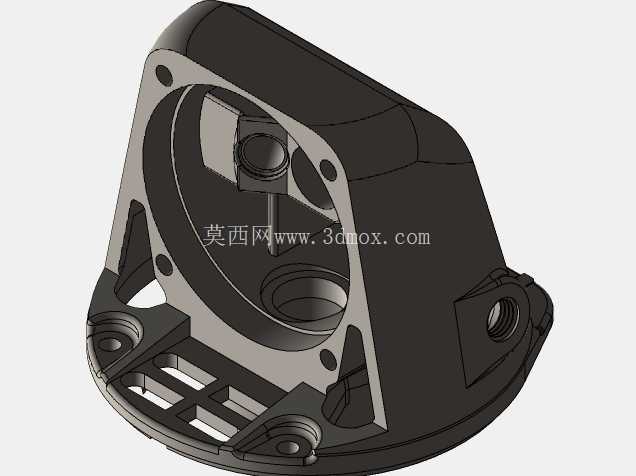

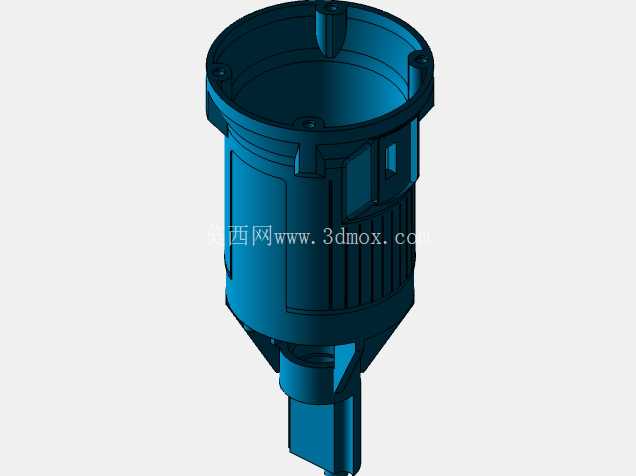

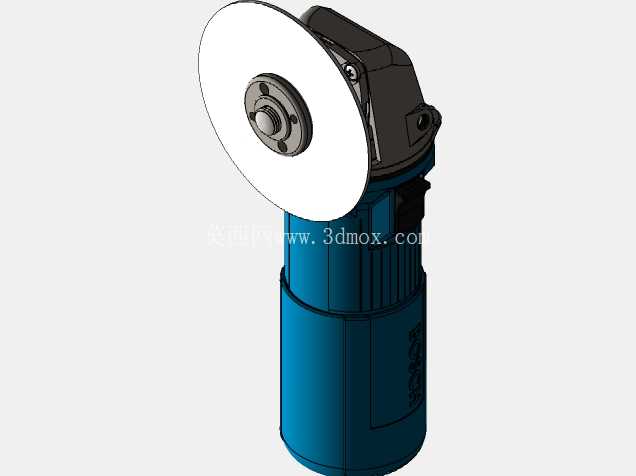

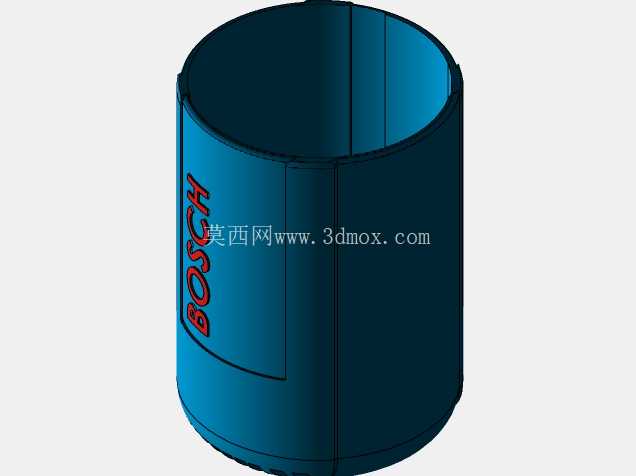

从结构布局来看，整机采用直筒握持段加角向磨头输出的经典布局，握持段的直径设计充分考虑了成年男性手掌的握持围度，表面做了竖向防滑筋结构，即便手上沾有切削液、金属碎屑或者油污，也能保证握持稳定性不会打滑脱手。磨头部分的齿轮箱采用90度角向传动设计，将电机的轴向转动转换为磨片的径向转动，这种布局的优势在于作业时操作人员可以直臂握持，手腕不需要保持弯折姿态，长时间作业能大幅降低腕部疲劳感，同时磨片的作业平面刚好正对操作人员的前方视野，能清晰观察磨削接触位置，避免因为视线遮挡导致打磨过量或者切偏的问题。

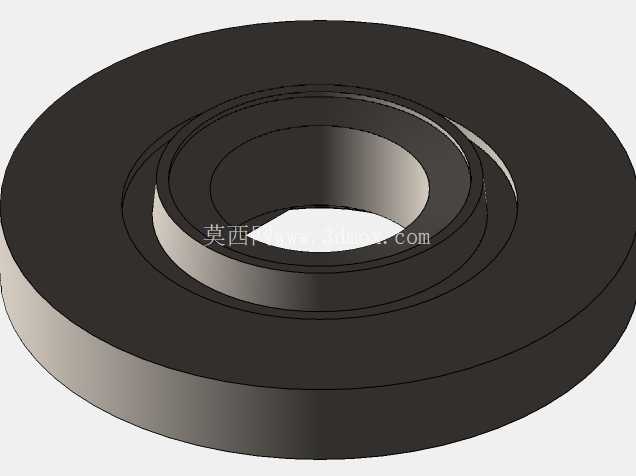

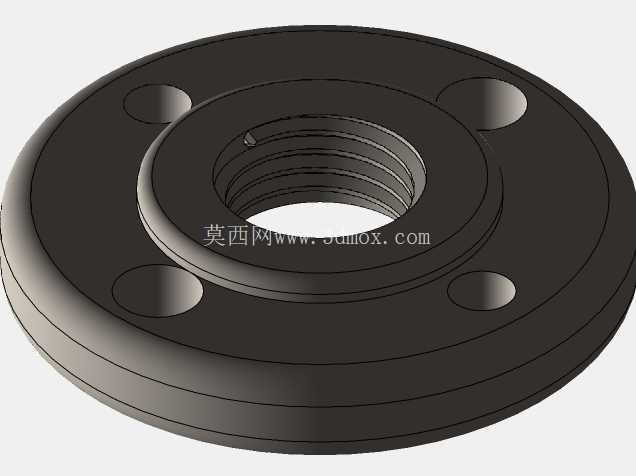

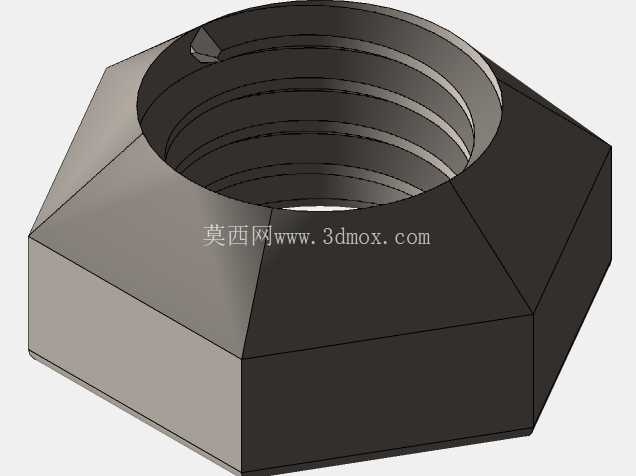

设计过程中对安装边界做了反复校核，磨片的安装法兰采用标准快拆锁紧结构，适配市面通用的100mm直径打磨片、切割片，法兰的压紧面做了防滑齿结构，安装时不需要额外的专用工具，只用随机配备的扳手就能快速完成磨片更换，同时防护罩的安装位置做了可调式设计，操作人员可以根据作业角度调整防护罩的遮挡方向，阻挡磨削过程中飞溅的火花、金属碎屑，避免飞溅物烫伤操作人员，防护罩的厚度经过强度校核，即便出现磨片碎裂的极端情况，也能有效阻挡碎裂的磨片飞出，满足安全作业的防护要求。

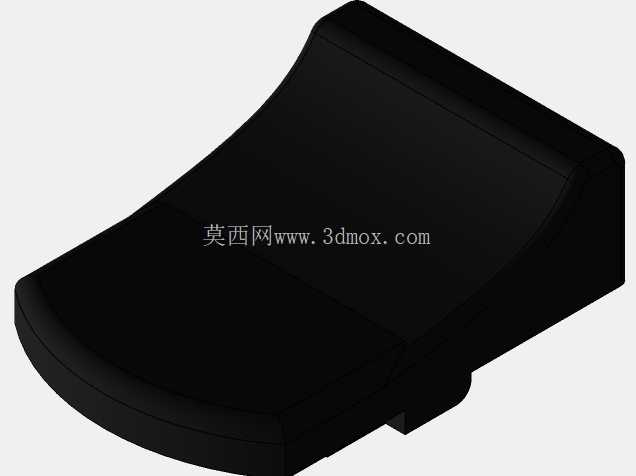

开关位置设置在握持段的侧面，刚好处于握持时拇指的可触碰范围，不需要挪动握持位置就能单手完成开关机操作，开关做了防误触的自锁结构，必须先按下解锁按钮才能拨动开关启动设备，避免搬运或者存放过程中误碰开关导致设备意外启动。机身尾部的电源线出线位置做了防弯折护套设计，因为现场作业时电源线经常会被拉扯、弯折，普通出线结构很容易出现线芯折断的问题，加长的橡胶护套可以分散弯折应力，提升电源线的使用寿命。

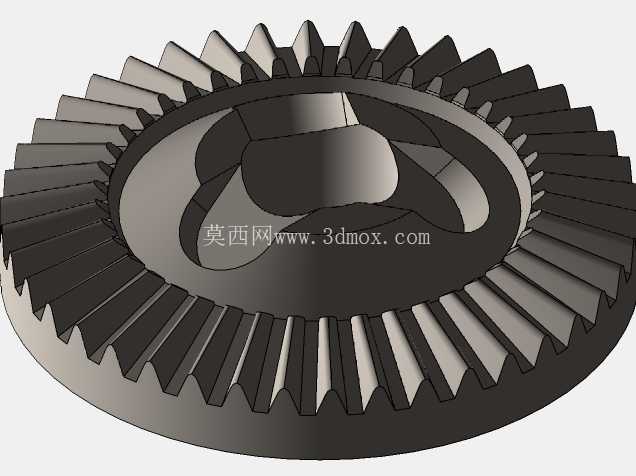

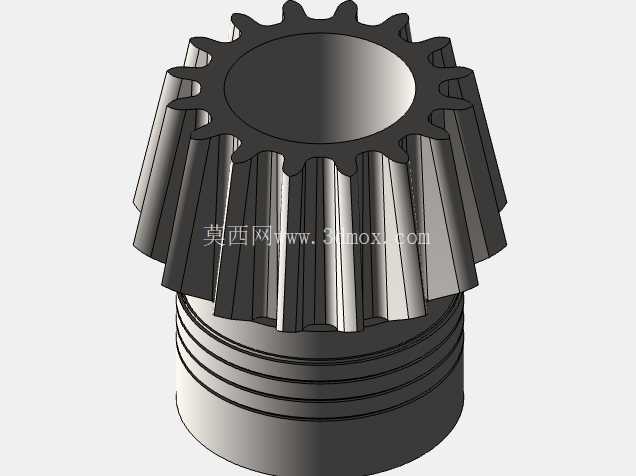

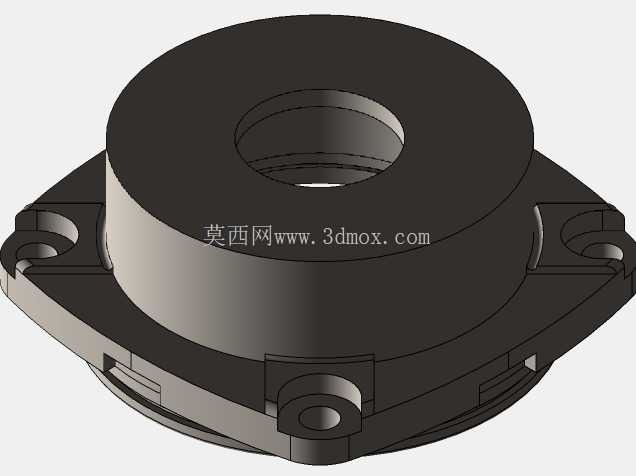

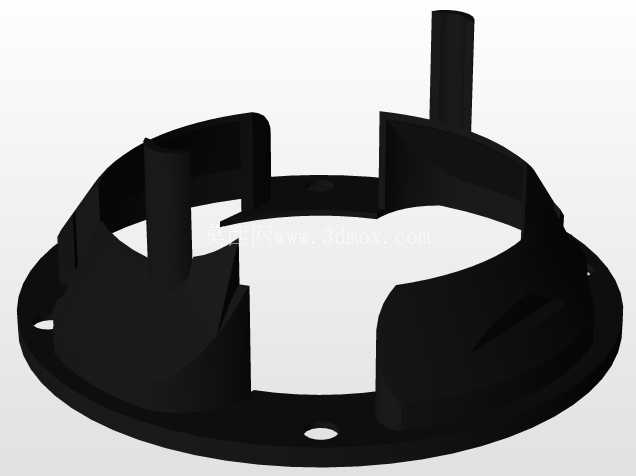

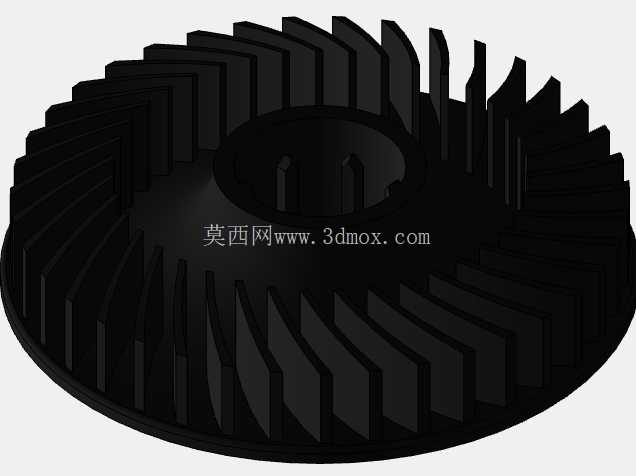

从功能特性来看，整机内部的电机采用高速串励电机设计，输出转速匹配角向磨削的线速度要求，磨片的工作线速度控制在安全阈值范围内，既保证磨削、切割的效率，也不会因为线速度过高导致磨片破裂风险上升。齿轮箱内部的锥齿轮做了啮合间隙优化，传动过程中噪音更低，同时齿轮的润滑脂腔做了密封设计，避免长期使用过程中润滑脂泄漏污染作业面，也能防止金属碎屑进入齿轮箱加剧齿轮磨损。

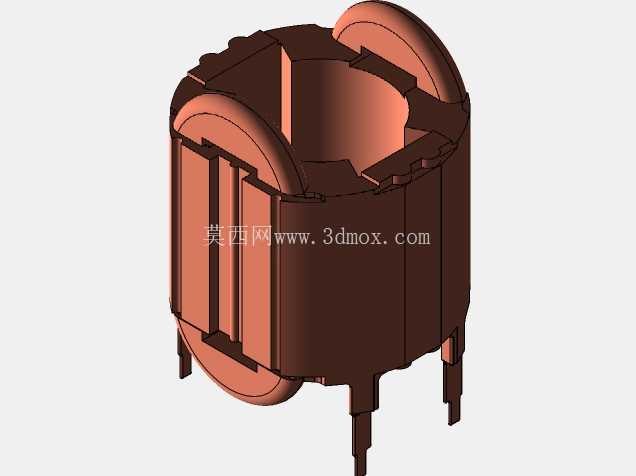

在实际选型参考中，这类结构的角磨机适合结构设计人员做电动工具整机结构迭代、工装夹具配套设计时的参考模型，建模过程中对各个装配部件的配合公差做了还原，比如电机定子与机壳的过盈配合量、轴承与安装位的公差配合、输出轴的轴向窜动间隙都按照实际量产的工艺要求做了设定，不是单纯的外观曲面模型，能直接用于结构干涉检查、装配工艺模拟，也可以作为人机工程学验证的基础模型，用来测试不同手型人群握持时的操作舒适度，调整握持段的长度、开关位置的布局。

另外设计时也考虑了日常维护的便利性，机壳的连接螺丝采用统一规格，日常更换碳刷、清理电机内部积尘的时候，不需要准备多种规格的螺丝刀就能完成拆机维护，碳刷的安装位置设置在机壳外侧，不用完全拆机就能快速更换磨损的碳刷，降低后期维护的时间成本。整机的重心经过配平调整，重心位置落在握持段的中心区域，单手握持时不会出现头重脚轻的前倾感，平举作业时手腕不需要额外施加平衡力，进一步降低长时间作业的疲劳感。磨片安装位的输出轴做了动平衡校正，高速转动时不会出现异常抖动，保证磨削面的平整度，也能避免抖动导致的磨片非正常磨损，延长磨片的使用寿命。
