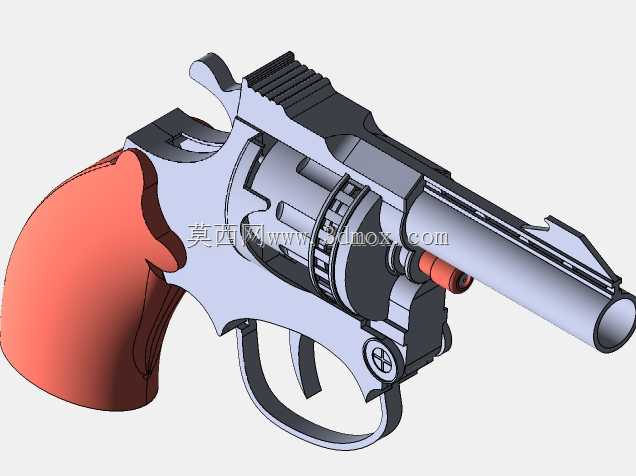

左轮造型玩具手枪三维结构设计

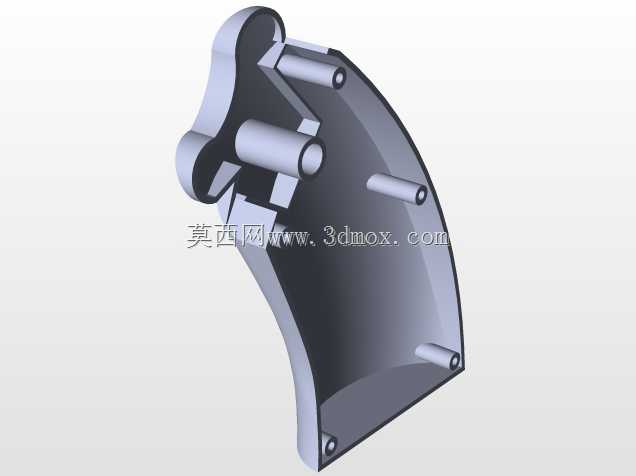

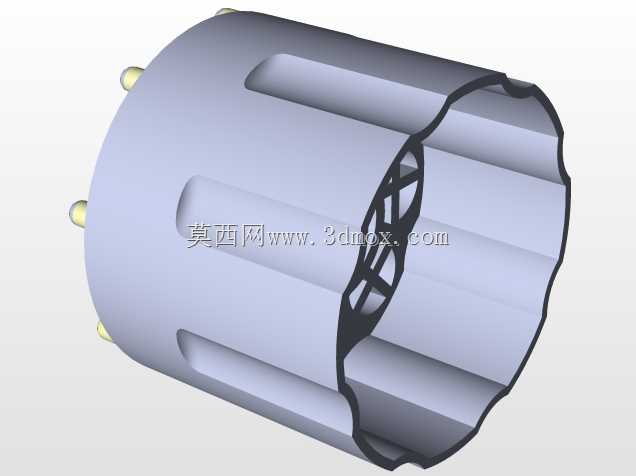

这款左轮造型的玩具枪结构设计，主要面向儿童玩具、科教演示以及影视道具制作场景使用，在儿童益智拼装玩具领域，可作为拆解拼装的结构认知载体，帮助低龄群体理解基础机械传动逻辑，在影视道具制作场景中，可作为等比例仿真道具的结构基础，适配不同外观包覆工艺需求，在科教演示场景中，可用于机械基础课程的扳机联动、转轮供弹逻辑演示，降低真实枪械结构的教学风险。从功能特性来看，该结构完整还原了左轮枪械的核心联动逻辑，扣动扳机时可同步带动转轮转动、击锤抬起复位，整套传动结构无尖锐棱角，所有活动部件的间隙均控制在3mm以上，避免儿童使用过程中夹伤手指，枪口位置做了内凹式封堵设计，无法发射任何硬质弹射物，完全符合玩具安全的结构设计要求。设计过程中优先考虑了注塑生产的工艺可行性，握把部分采用曲面贴合人体手掌握持曲线，壁厚均匀控制在2mm，避免注塑成型时出现缩痕、翘曲问题，金属质感的枪身主体部分拆分了多个独立零件，转轮部分做了分件式设计，每个弹巢位置都做了圆角过渡，既保证转动时的顺滑度，也避免零件边缘出现锋利毛边。整体外形尺寸参照真实左轮手枪等比例缩小，整体长度控制在180mm以内，高度不超过120mm，握把宽度为32mm，适配6-12岁儿童的手掌握持尺寸，所有零件的安装边界都做了定位卡扣设计，不需要额外粘接即可完成拼装，扳机的按压力度控制在15N以内，儿童可轻松扣动，击锤的摆动角度限制在35度，避免摆动幅度过大导致零件断裂。结构设计时还考虑了后期外观改型的拓展性，枪身主体的安装孔位统一规格，可替换不同长度的枪管造型件，握把部分可更换不同纹理的包覆件，适配不同主题的玩具产品系列，转轮部分的转动阻尼通过卡扣的过盈量控制，不需要额外加装阻尼零件即可实现转动时的段落感，减少装配工序与零件数量，降低量产时的物料成本与装配难度。
