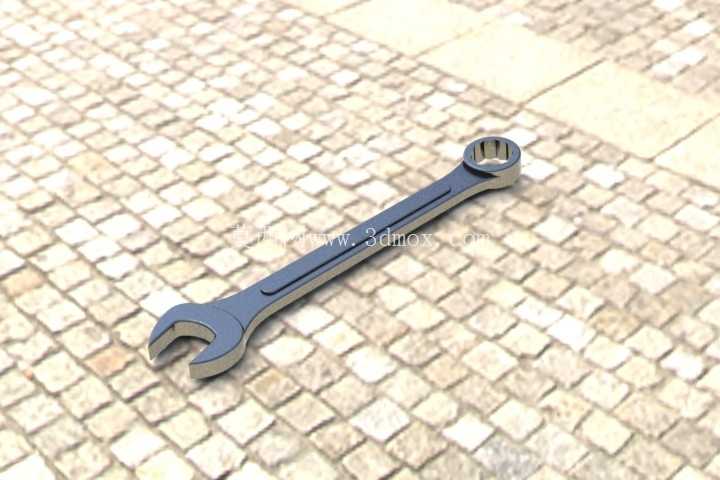

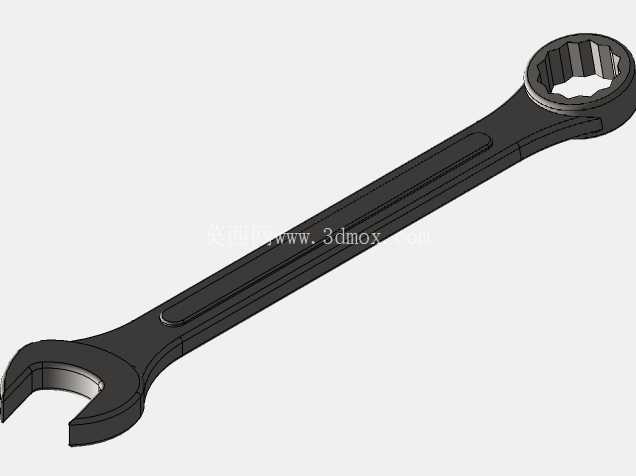

5/8英寸两用开口梅花扳手结构设计

在设备装配、机械维修、五金加工等一线作业场景中，两用扳手是普及率最高的手动紧固工具之一，这款5/8英寸规格的两用扳手，整合了开口扳手与梅花扳手的双重功能，可适配对应规格的外六角螺栓、螺母类紧固件，覆盖从家用设备拆装到工业生产线维护、小型机械组装等多场景的紧固需求。

从功能特性来看，扳手一端为开口式结构，开口尺寸严格匹配5/8英寸对应的六角对边尺寸，开口端的夹角设计为15度，作业时可在紧固件周边空间有限的场景下，通过小角度反复扳动完成紧固件的快速旋拧，不需要整圈调整扳手位置，适合浅空间、紧固件外露长度较短的作业场景；另一端为梅花式环形结构，内环的十二角齿型设计可完全包裹紧固件的六角头部，受力时载荷均匀分布在紧固件的多个接触面上，不会因为用力过大造成紧固件棱角打滑磨损，适合大扭矩紧固、紧固件已经出现轻微棱角磨损的作业场景，两种作业端集成在同一根扳手上，作业时不需要频繁更换工具，可有效减少工具切换的辅助时间，提升作业效率。

设计过程中首先需要明确核心尺寸边界，扳手总长度根据5/8英寸紧固件的额定紧固扭矩做匹配，长度过短会造成操作力臂不足，紧固时达不到额定预紧力，长度过长则会造成扳手整体笨重，甚至因为力臂过大导致紧固件过载滑牙、断裂；杆身部分采用中间宽、两端向作业头过渡收窄的流线型截面，截面厚度从杆身中部向两端逐步递减，在保证杆身抗扭、抗弯强度的前提下，尽可能降低整体重量，长时间握持作业不易产生疲劳感。开口端的头部厚度做了减薄处理，可伸入间隙较小的安装位置，梅花端的头部厚度略大于开口端，以承受大扭矩作业时的周向剪切力，避免环形结构受力开裂。

结构细节上，扳手杆身与两端作业头的过渡位置采用大圆弧过渡设计，避免直角过渡造成的应力集中，在承受大扭矩扳动时，应力可沿着圆弧面均匀分散，不会在过渡位置出现断裂风险；开口端的两个受力面做了微小的倾角处理，扳动时受力点集中在紧固件六角面的中部，不会卡在紧固件棱角位置造成打滑；梅花端的内环齿型做了倒角导向，对准紧固件时可快速滑入定位，不需要反复调整对齐角度，即使在视线不佳的设备内部作业，也能快速套入紧固件头部。

材质与工艺适配方面，三维建模时需要预留后续热处理、表面处理的加工余量，整体结构适配铬钒钢锻造的加工工艺，杆身表面可做哑光镀铬处理，提升防锈能力的同时避免反光晃眼，作业头的受力面需要做局部淬火处理，保证表面硬度达到作业要求，不会因为长期使用出现磨损变形。建模过程中需要重点校验开口端的对边尺寸公差、梅花端的齿形位置度，确保与标准5/8英寸六角紧固件的配合间隙合理，间隙过大会造成打滑，间隙过小则会出现卡滞，无法顺利套入紧固件。

从安装与使用边界来看，这款扳手属于手动工具，不需要配套额外的动力源，使用时开口端可从紧固件侧面横向卡入，适合紧固件上方有遮挡、无法从端部套入的场景，梅花端需要从紧固件端部轴向套入，适合需要大扭矩紧固、紧固件周边有足够套入空间的场景；作业时需要根据紧固件的额定扭矩施加作用力，不可在扳手上额外加接延长套管，避免超出扳手的设计载荷造成杆身弯曲、断裂，也不可将扳手作为撬棍、锤子使用，避免结构受力超出设计边界出现损坏。

针对初学者的建模练习而言，这款扳手的结构涵盖了草图绘制、特征拉伸、放样过渡、倒角、切除等常用三维建模命令，建模过程中可充分练习尺寸约束、几何公差配合、结构应力校核的相关知识点，通过调整杆身截面、过渡圆弧、作业头尺寸，可衍生出不同规格、不同长度的全系列两用扳手模型，掌握这类手动工具的设计逻辑后，可快速拓展到其他手动五金工具的结构设计工作中。
