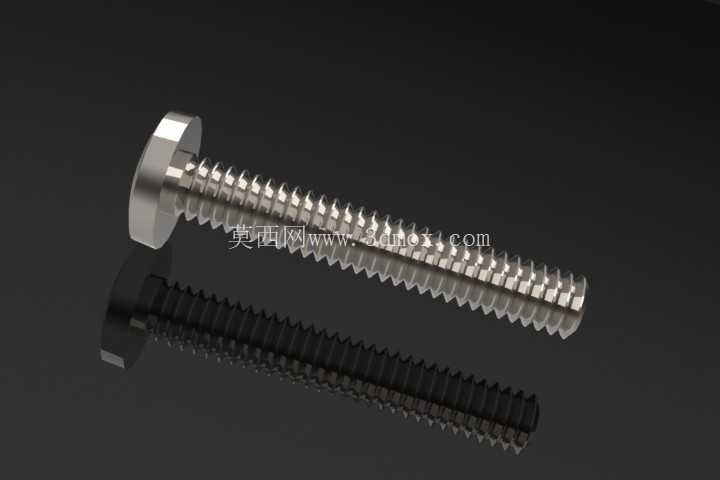

盘头十字槽精密连接螺钉结构设计

　　在各类消费电子组装、小型仪器仪表装调、精密钣金拼接、低压电气柜内部元件固定的场景里，这类盘头十字槽螺钉是出现频率极高的紧固件，很多刚入行的结构工程师在做小载荷连接选型时，往往会优先考虑这类零件，核心原因是它的安装容错率、装配效率、成本控制都能达到很好的平衡。从结构设计的角度看，盘头的头部设计有其明确的工程考量：不同于沉头螺钉需要预先加工适配的沉孔来保证安装后表面齐平，盘头的圆柱头结构直接贴合被连接件表面，不需要额外的锪孔工序，对于厚度较薄、无法加工沉孔的钣金件、塑料壳体来说，能大幅降低零件加工的工序复杂度，同时盘头更大的头部承压面积，能有效分散锁紧时的压应力，避免在软质塑料、薄铝板这类低强度被连接件表面压出凹痕，甚至压穿基材造成连接失效。十字槽的驱动形式选择，也是面向通用装配场景做的适配：相比一字槽容易出现螺丝刀滑出、槽口崩损的问题，十字槽对螺丝刀的对中容错性更好，无论是手工用十字螺丝刀装配，还是自动化产线上用电动起子批量锁付，都能更快对准驱动槽，减少装配对位的辅助时间，同时十字槽的受力分布更均匀，在合理的锁紧扭矩下，槽口的磨损、崩裂概率远低于同规格一字槽，能支持多次拆装维护而不轻易出现驱动失效。

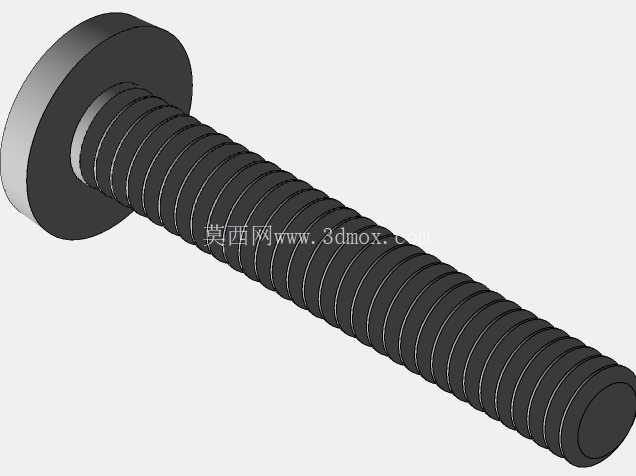

　　这款螺钉的螺纹部分采用普通公制三角螺纹，牙型角60度，螺纹大径、中径、小径的公差都按通用紧固件标准做了适配，螺纹长度覆盖了常见的薄板叠装场景，当被连接件总厚度在螺纹有效啮合长度范围内时，不需要额外配做螺母，直接在基材上预制适配的底孔攻丝，就能完成可靠连接，对于不方便背面操作的封闭腔体结构，这种单侧面锁付的特性，能大幅降低装配的操作难度。做三维建模的时候，首先要注意头部的尺寸边界：盘头的头部直径、头部厚度都要严格匹配对应规格的标准尺寸，避免出现头部过大挤占周边零件安装空间，或是头部过小导致承压面积不足的问题；头部下表面与螺杆轴线的垂直度是关键形位公差，如果这个垂直度超差，锁付后螺钉会出现偏斜，导致螺纹啮合受力不均，容易在振动环境下出现松脱。

　　十字槽的建模要注意槽的深度、槽口的锥度，槽深过浅会导致螺丝刀插入深度不足，锁付时容易打滑崩槽，槽深过深则会削弱头部的结构强度，锁紧时容易出现头部断裂的问题；螺纹部分的建模要注意收尾处的退刀结构，不能让螺纹直接延伸到头部下表面，要留出合适的退刀距离，避免锁付时螺纹末端刮伤被连接件表面，同时保证头部端面能完全贴合基材。在实际选型应用时，要注意安装边界的校核：首先要确认锁付位置的周边空间，预留足够的螺丝刀或者电动起子套筒的操作空间，盘头的头部直径比螺杆大，要确认安装孔周边的平面区域足够让头部完全贴合，不能出现头部半边悬空的情况，否则锁紧时会产生附加弯矩，既会导致螺钉受力断裂，也会让被连接件出现变形。

　　对于不同材质的被连接件，要匹配对应的锁紧扭矩：比如固定ABS塑料壳体时，扭矩要控制在较低范围，避免螺纹滑牙或是塑料柱开裂；固定金属钣金件时，可以适当提高扭矩，保证足够的锁紧预紧力，抵消设备运行时的振动载荷，防止螺钉松脱。另外，这类盘头螺钉的头部外露，在做外观面的结构设计时，要注意头部高度对外形尺寸的影响，如果是对外观平整度有要求的外装面，就需要评估是否要改用沉头结构，但对于内部安装、不影响外观的连接位置，盘头螺钉的综合优势是非常明显的。建模过程中还要注意螺纹牙型的细节，牙顶和牙底的圆角不能省略，这些细节虽然在装配干涉检查时不会有明显影响，但在做有限元受力分析时，尖锐的牙底会产生应力集中，导致分析结果出现偏差，无法准确评估螺钉的承载能力；同时头部与螺杆衔接的位置要做合理的圆角过渡，避免直角衔接造成的应力集中，这个位置是螺钉受拉时的应力集中区域，合理的过渡圆角能大幅提升螺钉的抗疲劳强度，在有振动冲击的使用场景下，能有效降低螺钉断裂的概率。
