20×40规格西格玛型工业铝挤压型材

项目分类:铝型材 发布时间:2026-05-21 ID:1149576
  • 20×40规格西格玛型工业铝挤压型材

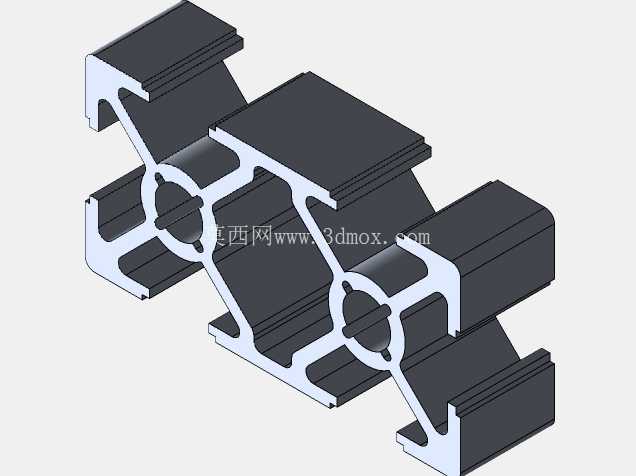

这款截面尺寸为20×40的西格玛型铝型材,是轻型工业框架搭建场景中常用的结构构件,在自动化设备外围护框架、小型检测工位操作台、电子产线物料滑道、实验室测试工装支架等场景中应用广泛。区别于常规矩形槽铝型材,西格玛型的截面轮廓做了针对性的力学优化,在同等米重的前提下,截面惯性矩比同规格普通矩形铝型材高出18%左右,能在承受垂直于型材长度方向的侧向载荷时,减少结构挠度,避免框架长期受力出现的形变偏移。

从截面设计逻辑来看,型材两侧的翼缘做了阶梯式卡槽结构,不需要额外打孔攻丝,就能直接嵌入工业用密封条、有机玻璃挡板、钣金防护面板,安装时只需要将配套的胶条或板材顺着型材长度方向滑入卡槽即可,相比传统螺栓固定的防护结构,能减少30%左右的装配工时,同时卡槽的阶梯结构能避免密封胶条受挤压后脱出,在有防尘、防飞溅要求的设备外围场景中,密封可靠性更稳定。截面中部的两个对称中空腔,不是单纯为了减重设计,腔体内壁预留了标准T型槽道,可直接滑入T型螺栓、方形螺母,用来安装脚轮、调节脚座、传感器安装支架、走线槽等附件,不需要在型材表面额外钻孔,不会破坏型材表面的阳极氧化层,也避免了钻孔位置偏差导致的装配错位问题。

两个中空腔之间的连接筋采用了斜向支撑布局,也就是西格玛轮廓的核心设计点,相比直筋连接的结构,斜向筋能将垂直方向的载荷分散到两侧翼缘,避免应力集中在筋板与腔体的连接位置,在型材作为横梁使用时,跨距在600mm的情况下,额定均布载荷能达到45kg,满足轻型设备框架的承重要求。型材的安装边界需要重点注意,单根型材的端面连接需要配套对应的角码或端面连接板,连接时T型螺栓的拧紧扭矩要控制在8-10N·m,扭矩过大会导致腔体内壁的槽道变形,后续无法滑动调整附件位置,扭矩过小则会导致框架连接松动,出现晃动。如果是多根型材拼接成框架结构,相邻型材的拼接面要保证端面切割的平面度公差在0.1mm以内,否则拼接后会出现累计间隙,影响整体框架的垂直度。

在实际选型使用中,这款型材因为截面宽度为20mm、高度为40mm,通常作为框架的竖向支撑或者小型横梁使用,不适合作为大跨距的主承重梁,当跨距超过800mm时,需要在型材中部增加支撑立柱,避免长期受力出现下挠。型材表面的阳极氧化层厚度在8-12μm,具备基础的防锈耐腐能力,在普通车间环境下不需要额外做表面处理,如果应用在有腐蚀性气体的化工场景,需要额外做硬质氧化或者喷塑处理,提升耐蚀性能。型材的卡槽尺寸适配市面上通用的工业铝型材附件,不需要定制特殊的连接配件,能降低项目的物料采购成本,缩短装配周期。在走线场景中,中部的中空腔还可以作为走线通道,将设备的电源线、信号线穿入腔体内,避免线缆外露,提升设备整体的整洁度,同时中空腔的内壁光滑,不会划伤线缆绝缘层,穿线时只需要在型材对应位置开孔安装走线护线圈即可。

从建模角度来说,绘制这款型材的三维模型时,要重点保证截面轮廓的尺寸精度,特别是T型槽的开口宽度、卡槽的阶梯尺寸、斜向筋的角度,这些尺寸直接影响后续装配时配件能否顺利安装,建模时可以先绘制完整的截面草图,通过拉伸凸台生成实体,不需要做额外的倒角处理,因为实际挤压生产的型材边角会自然形成R0.3左右的圆角,建模时如果倒角过大,会导致装配时角码与型材表面无法完全贴合。另外要注意截面的对称性,两个中空腔的中心距要严格控制在尺寸公差范围内,否则拼接时相邻型材的槽道无法对齐,T型螺栓无法顺利滑入。
