2020R款异形铝合金T型槽工业铝型材

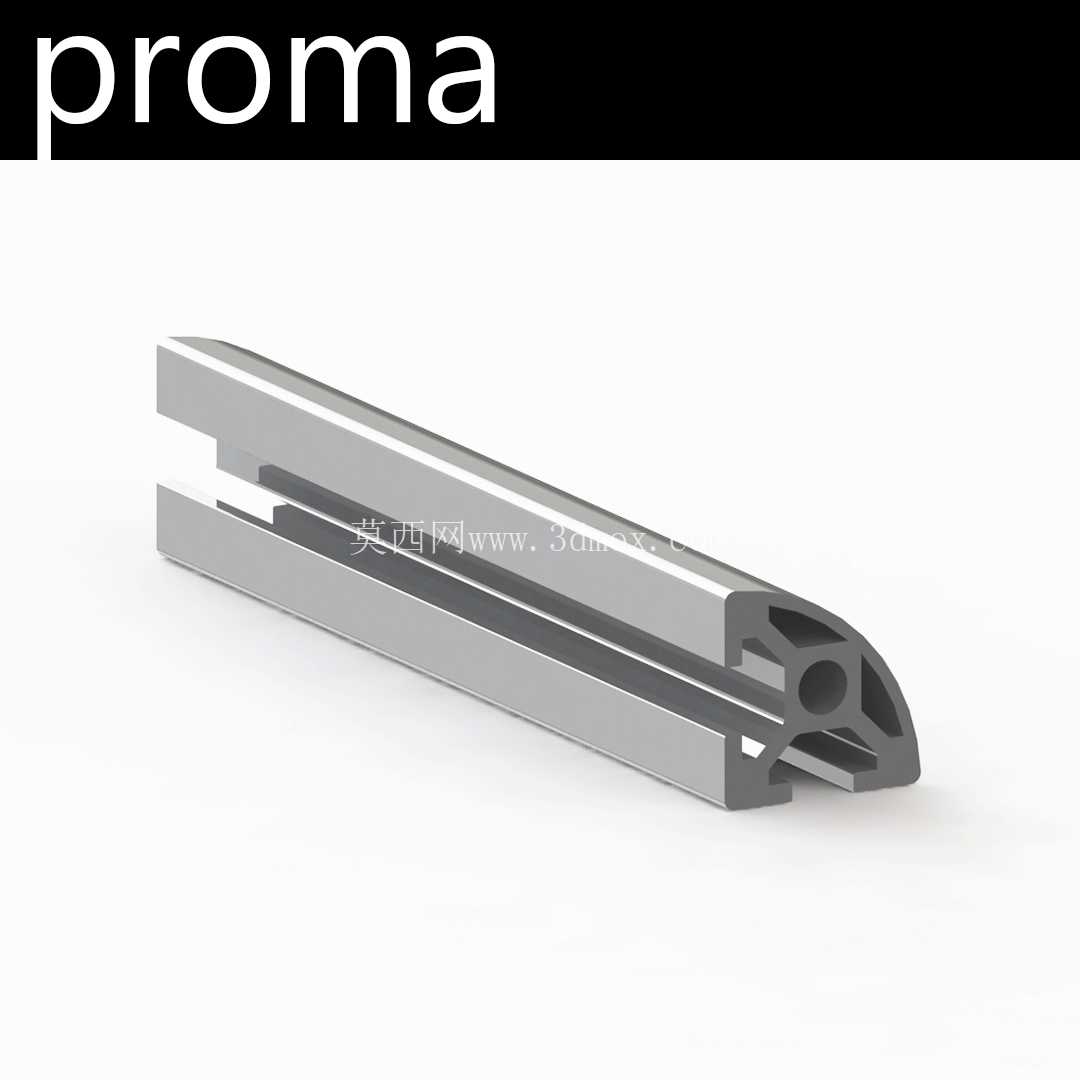

这款异形截面的铝合金挤压型材，在小型桌面级加工设备的结构搭建场景中有着极高的适配性，尤其是针对行程范围有限、安装空间紧凑的DIY类加工设备，其截面设计完全围绕轻量化搭建、快速装配、多附件兼容的核心需求展开。从截面结构来看，型材单侧采用圆弧过渡的封闭造型，另一侧保留标准T型槽的开口结构，既能够在作为设备外边框使用时避免尖锐棱角带来的安全隐患，也能通过T型槽实现标准紧固件的滑入式安装，不需要额外在型材上打孔攻丝，大幅降低框架搭建的加工量。

在实际设备应用中，这款型材常被用作小型3D打印机的X轴或Y轴运动导轨基座，也可适配迷你CNC雕刻机、桌面级激光切割机的框架搭建，其截面的空腔结构经过力学优化，在20mm×20mm的公称尺寸边界下，能够承受水平方向运动部件的动态载荷，不会因为悬臂受力出现明显的形变，保证运动部件的运行精度。型材的T型槽尺寸兼容通用的M4、M5规格T型螺母，可直接安装滑块、限位开关、拖链支架、走线槽等常规附件，不需要单独定制连接配件，能够大幅缩短设备搭建的周期。

设计这款型材截面的时候，首先考虑的是小型设备的走线需求，型材中部的空腔可以直接穿过设备的电机线、传感器信号线，避免线路外露影响设备外观，也能防止运动过程中线路被剐蹭破损。端部的圆弧结构除了安全防护的作用，还可以作为型材拼接时的定位基准，在进行45度角拼接组装框架的时候，圆弧面能够和相邻型材的端面形成自然的过渡，不需要额外加装装饰封边。型材的壁厚经过挤压工艺的优化，既保证了挤压成型的成品率，也控制了单米重量，在满足结构强度的前提下尽可能降低整体设备的自重，方便桌面级设备的搬运和位置调整。

从安装边界来看，这款型材的公称截面尺寸为20mm×20mm，圆弧端的半径与型材宽度匹配，在进行框架组装的时候，相邻型材的拼接间隙可以控制在0.2mm以内，配合角码连接能够保证框架的整体垂直度。T型槽的开口宽度经过尺寸校验，既能够保证T型螺母顺利滑入，也不会出现螺母在槽内转动打滑的问题，槽道内部的台阶尺寸经过优化，紧固件锁紧时能够提供足够的抱紧力，即使设备运行过程中存在持续振动，连接部位也不会出现松动。型材的安装孔位不需要提前预制，使用者可以根据自身的设备设计需求，在任意位置通过T型螺母固定连接件，设计灵活性远高于传统的方管焊接框架，调整结构的时候只需要松开紧固件即可重新排布，不会对型材本身造成不可逆的损伤。

在实际选型使用的时候，需要注意这款型材的受力方向，作为水平导轨使用时，建议将带T型槽的平面作为运动部件的安装基准面，圆弧侧朝向设备外侧，既能够保证运动部件的安装平面度，也能利用圆弧结构提升设备的外观质感。如果是作为设备的垂直支撑柱使用，可以通过端面连接板和脚轮、调平地脚连接，型材空腔内可以预埋螺母增强连接强度，承受整机的静态载荷不会出现压溃变形。和普通的方形2020铝型材相比，这款异形截面的型材在相同米重的情况下，抗扭刚度提升了近15%，尤其适合运动部件存在偏载的小型设备，能够减少运动过程中的型材震颤，提升加工或运动过程中的稳定性。
