M3规格六角薄型紧固螺母结构

　　在消费电子组装、小型仪器仪表装调、3D打印非标治具搭建这类对安装空间有严格限制的场景里，M3规格的六角螺母是出现频率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往在装配阶段才发现扳手空间不足、螺纹啮合长度不够的问题，反而拖慢整个项目的调试进度。这款六角螺母采用标准公制粗牙螺纹设计，螺纹公称直径3mm，适配市面上绝大多数M3规格的盘头螺丝、内六角圆柱头螺钉，六角对边尺寸严格遵循通用五金件的公差要求，不管是用开口扳手、套筒还是电动螺丝刀配套的磁性批头吸附，都能实现稳定的扭矩传递，不会出现棱角打滑刮花零件表面的情况。

　　从结构设计逻辑来看，这类小规格螺母没有额外的防松结构，核心是通过内螺纹与外螺纹的牙型啮合实现轴向压紧，厚度控制在常规薄螺母的尺寸区间，适合两层薄板叠装的紧固场景，比如PCB板与塑料壳体的固定、小型钣金支架的拼接，不需要额外加工沉孔就能让连接件表面保持平整，不会因为螺母突出过多影响设备的外观或者相邻部件的运动轨迹。很多人做三维建模的时候会直接调用标准件库的模型，但实际生产中不同批次的六角螺母棱角处的倒角尺寸会有细微差异，如果是做自动化装配的虚拟仿真，就必须把螺母导入端的倒角角度、端面的平面度公差考虑进去，否则很容易出现送料轨道卡料、自动拧螺丝机吸嘴定位偏移的问题。

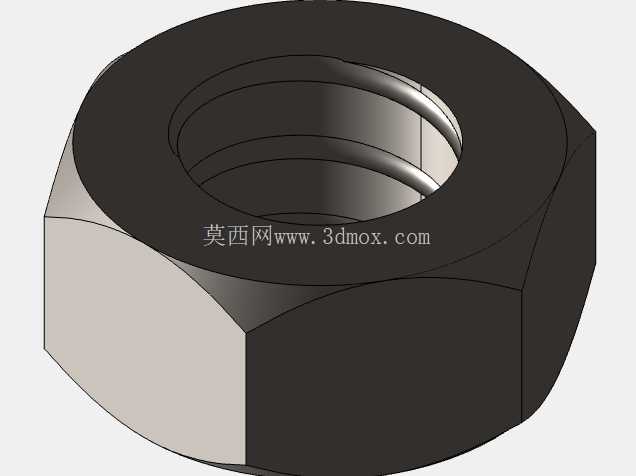

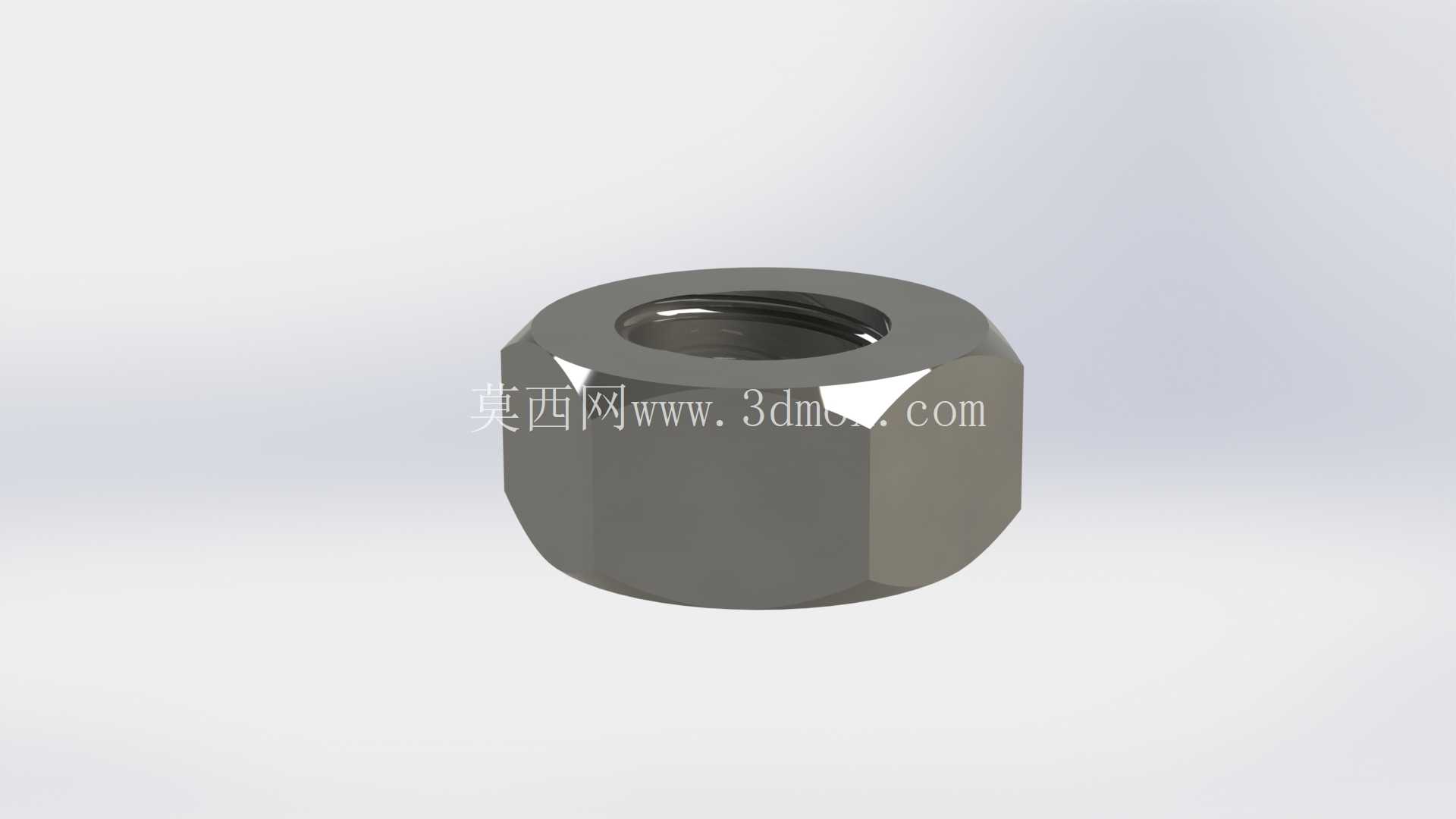

　　这款螺母的外形是正六棱柱结构，六个受力面均匀分布，拧紧时每个面承受的径向力一致，不会像方螺母那样容易出现单边受力变形的情况，在需要反复拆装的维护场景里，重复拧紧十次以上也不会出现棱角磨圆导致的扭矩失效。做安装边界校核的时候要注意，螺母的外接圆直径要比六角对边尺寸大出15%左右，在钣金件上开螺母安装避让孔的时候，不能直接按对边尺寸开孔，必须留出至少0.2mm的单边间隙，否则装配时螺母容易卡在孔位里无法贴合安装面；如果是用在有振动的工况下，还可以搭配平垫圈增大接触面积，避免螺母压痕过深破坏基材表面，不过要注意平垫圈的内径不能大于螺母的端面外径，否则会出现垫圈滑脱、压紧力不足的问题。从实际使用的场景来看，这类M3螺母几乎覆盖了所有小型机电产品的组装环节，小到桌面级的小型传感器安装，大到工业控制柜里的线槽固定，都能看到它的身影，它没有复杂的特殊结构，核心的设计要点就是螺纹精度和六角形的形位公差，内螺纹的中径公差直接决定了和螺丝配合的松紧度，公差过大会出现螺纹滑牙，公差过小则会出现拧入困难甚至螺纹咬死的情况；六个侧面的对称度误差如果超过0.1mm，自动装配时视觉定位系统就会出现识别偏差，导致设备停机。

　　很多新手建模时会把螺母的内螺纹直接画成完整的牙型，其实在做整机装配仿真的时候完全没必要，只需要画出螺纹的公称直径圆柱面做干涉检查即可，完整牙型不仅会占用大量的模型运算资源，还容易在导出工程图的时候出现线条错乱的问题，只有在做螺母本身的模具设计或者力学性能仿真时，才需要把完整的螺纹牙型、表面倒角的细节还原出来。另外要注意，这类六角螺母的两个端面都有微小的倒角，不仅是为了装配时方便导入螺丝，也是为了去除冲压或者冷镦加工时产生的毛刺，避免毛刺垫在安装面之间导致压紧力倾斜，出现连接松动的隐患。
