5mm规格L型六角扳手五金工具结构

　　在设备装配、机加工工装调试、五金维修、非标自动化设备组装等场景里，内六角扳手是拆装内六角紧固件的核心手动工具，本次呈现的5mm规格L型六角扳手，是针对M6规格内六角圆柱头螺钉、内六角紧定螺钉设计的专用拆装工具，适配绝大多数通用机械结构里对应规格的紧固件作业需求。从结构设计逻辑来看，L型的弯折结构并非随意设定，短臂端用于施加较大扭矩，当紧固件需要较大预紧力或者出现锈蚀卡滞时，将短臂插入螺钉内六角槽，手握长臂端转动，利用更长的力臂降低手部施加的作用力，符合手动工具的人机工程学设计；长臂端则用于深孔、狭窄空间内的紧固件操作，当螺钉安装位置处于沉孔较深、周边结构干涉的位置时，长臂可以深入孔位完成拆装，短臂作为转动施力端，适配狭小空间的作业需求。

　　扳手整体采用正六棱柱的杆身结构，六方的对边尺寸严格控制在5mm公差范围内，与标准内六角槽的配合间隙控制在合理区间，既不会因为间隙过大导致拧动时打滑磨损螺钉槽口，也不会因为间隙过小出现插不进螺钉槽的情况，杆身的六方棱边做了微小的倒角处理，既方便快速对准插入螺钉内六角槽，也能避免棱边过于锋利划伤操作人员手部。弯折处的圆角过渡是结构强度设计的核心，该位置是扭矩传递的应力集中区域，若采用直角弯折，反复施加扭矩时很容易在弯折处出现断裂失效，通过合理的圆角半径设计，分散应力集中点，提升扳手的抗扭强度，满足反复使用的寿命要求。

　　从实际使用的边界条件来看，该规格扳手的长臂长度、短臂长度均符合手动工具的通用尺寸规范，长臂长度适配常规沉孔深度的操作需求，短臂长度满足大扭矩施力时的手部握持空间，杆身的直线度控制在合理公差范围内，不会因为杆身弯曲导致插入螺钉槽后出现别卡、拧动偏斜的问题。在日常设备维护场景中，这类规格的六角扳手常用于机床护板安装、工装夹具定位螺钉拆装、小型机电设备外壳装配、五金家具组装等场景，相比十字、一字螺丝刀，内六角扳手与螺钉的接触面积更大，拧动时不容易打滑损坏螺钉槽，能够传递更大的扭矩，也更适合自动化设备内部紧凑空间的紧固件操作。

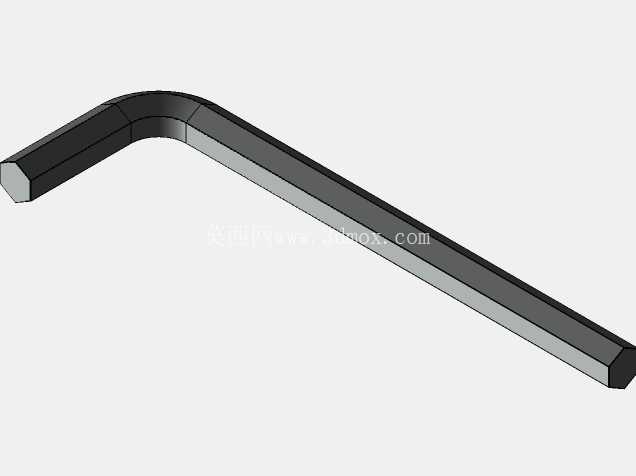

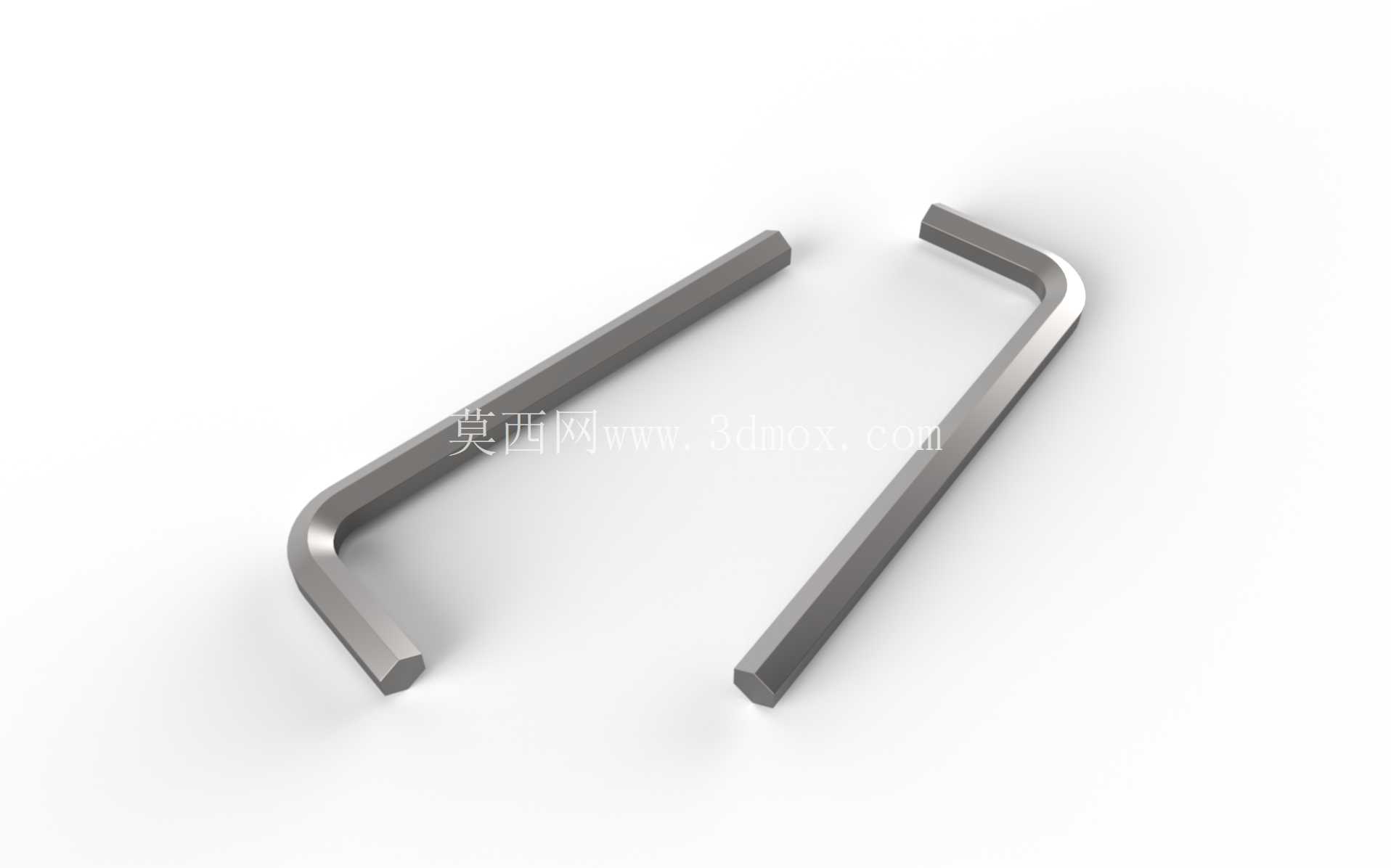

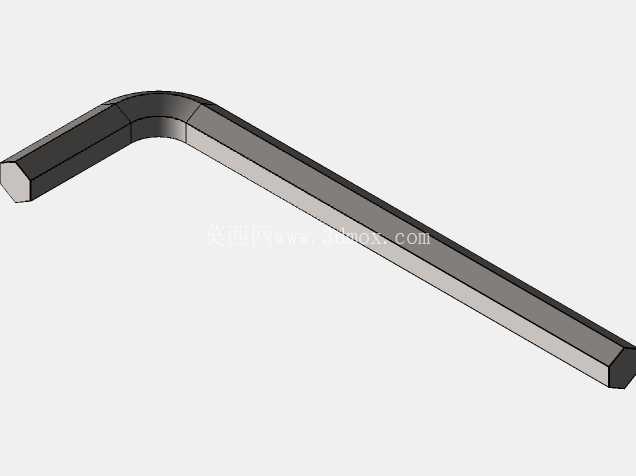

　　建模过程中，杆身的六方截面通过正多边形草图拉伸生成，弯折部分通过扫掠特征完成，过渡圆角的参数设置参考了实际五金工具的行业通用标准，确保模型的结构强度表现与实物一致，表面的金属质感处理还原了五金工具的淬火处理后的表面状态，杆身的棱边倒角、端部的平切处理都完全参照实物的加工工艺还原，能够用于工具类产品的展示、装配场景的工具配套模拟、手动工具的结构教学演示等用途。在装配模拟场景中，该扳手模型可以导入设备总装文件，模拟实际拆装过程中的操作空间校验，验证设备结构设计时是否预留了足够的扳手转动空间，避免出现设备装配完成后，对应位置的螺钉无法用标准扳手拆装的设计缺陷，这也是三维工具模型在结构设计阶段的实用价值之一，通过提前模拟工具操作路径，优化结构的安装工艺性，减少后期实物装配时的工艺整改成本。
