RV16AF-41型碳膜电位计精细三维建模作品

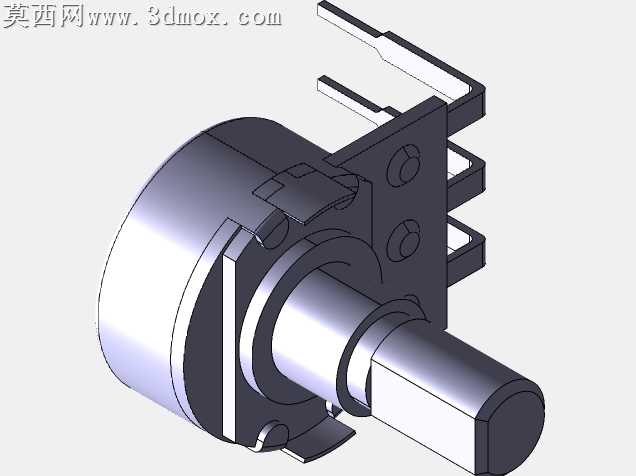

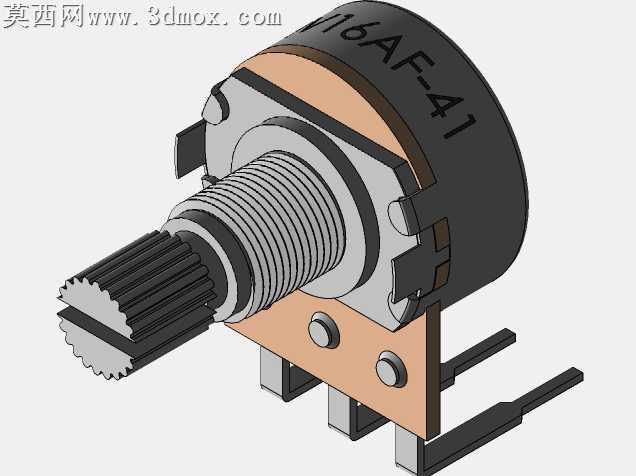

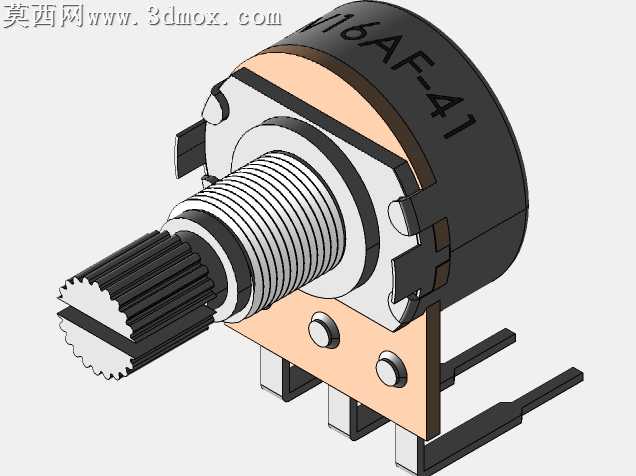

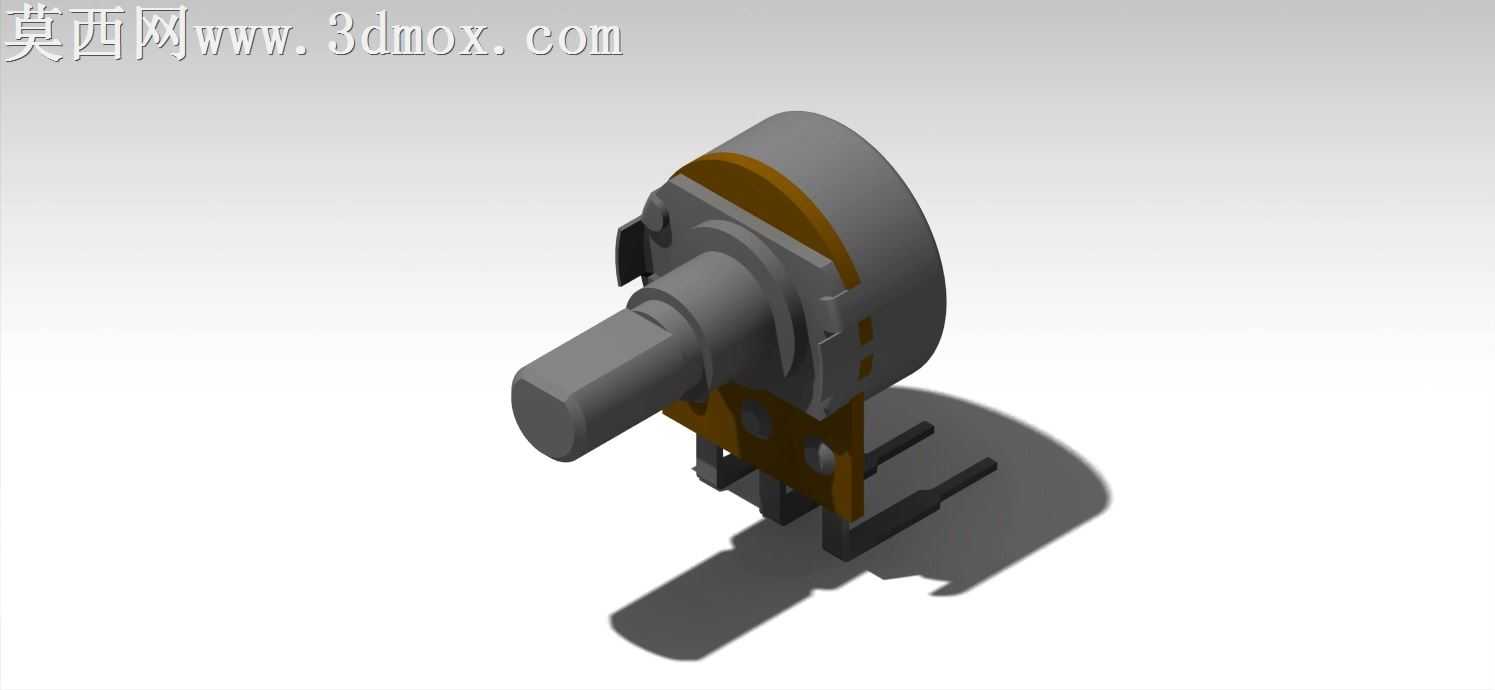

本作品为RV16AF-41型卧式带安装支架电位计的全参数化三维建模成果，建模过程严格参照实物测绘尺寸与官方产品规格书完成，完整还原了该款电位计的全部结构细节。建模阶段首先以旋转凸台特征构建电位计的主体基座，精准还原外壳上刻印的RV16AF-41型号标识的凹凸细节，外壳部分采用哑光黑色工程塑料材质参数设置，还原碳膜电位计外壳的磨砂质感。针对前端调节轴部分，通过扫描特征完成齿纹滚花的细节建模，每一条防滑齿的角度、深度都与实物完全匹配，调节轴上的螺纹安装段通过螺旋线扫描生成标准螺纹牙型，还原螺纹的装配适配结构，轴体部分采用镀镍金属材质设置，呈现银灰色金属哑光质感。中部的定位挡片与锁紧螺母结构，通过拉伸、阵列特征完成六角螺母的边角细节，还原电位计安装时的锁紧定位结构。底部的L型安装支架采用薄钣金特征建模，支架上的两个固定铆钉通过凸台特征还原铆接结构，支架表面设置浅橙色电木材质质感，还原绝缘安装板的真实视觉效果，三个弯折成型的插脚引脚通过钣金折弯特征完成，精准还原引脚的弯折角度与厚度尺寸，引脚部分采用镀锡金属材质，呈现亮银色金属光泽。建模过程中对电位计的内部碳膜腔体、转动限位结构都做了等效还原，各零部件之间保留了真实的装配间隙，可直接用于装配干涉检查、产品结构验证。渲染阶段采用工作室柔和布光，通过多光源组合消除模型暗部死黑，清晰呈现各部件的材质差异与结构细节，齿纹、螺纹、铆钉等细小结构都有清晰的光影表现，整体模型比例精准，结构完整，可直接用于电子设备整机装配仿真、电路结构演示、产品宣传素材制作等场景，能够满足工业设计、电子工程相关领域的使用需求。
