四分之一转快锁式工业紧固连接件结构

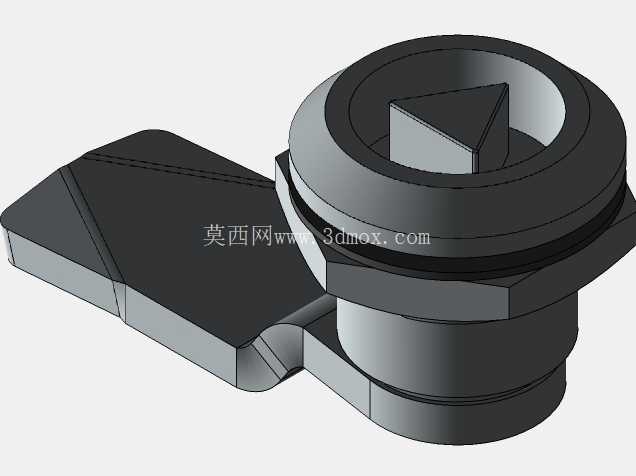

这类四分之一转锁紧结构，在工业设备的舱门、检修面板、快拆工装夹具上应用极广，相比传统螺纹紧固件，它不需要多圈旋转操作，仅需转动90度即可完成锁紧或解锁动作，在需要频繁开启、快速维护的设备场景下，能大幅降低操作耗时，提升运维效率。从结构设计来看，这款锁具的核心锁紧逻辑是通过锁芯端部的偏心卡爪结构，在转动四分之一圈的行程内，完成卡爪与安装基座卡槽的啮合与压紧，锁体外壳采用阶梯式轴段设计，适配不同厚度的安装面板，安装时仅需在面板上开出对应直径的安装孔，将锁体从外侧穿入后，通过背部的锁紧螺母完成轴向固定，不需要额外的焊接或复杂的安装工位，适配1.5mm到6mm厚度的常见金属面板、工程塑料面板安装需求。

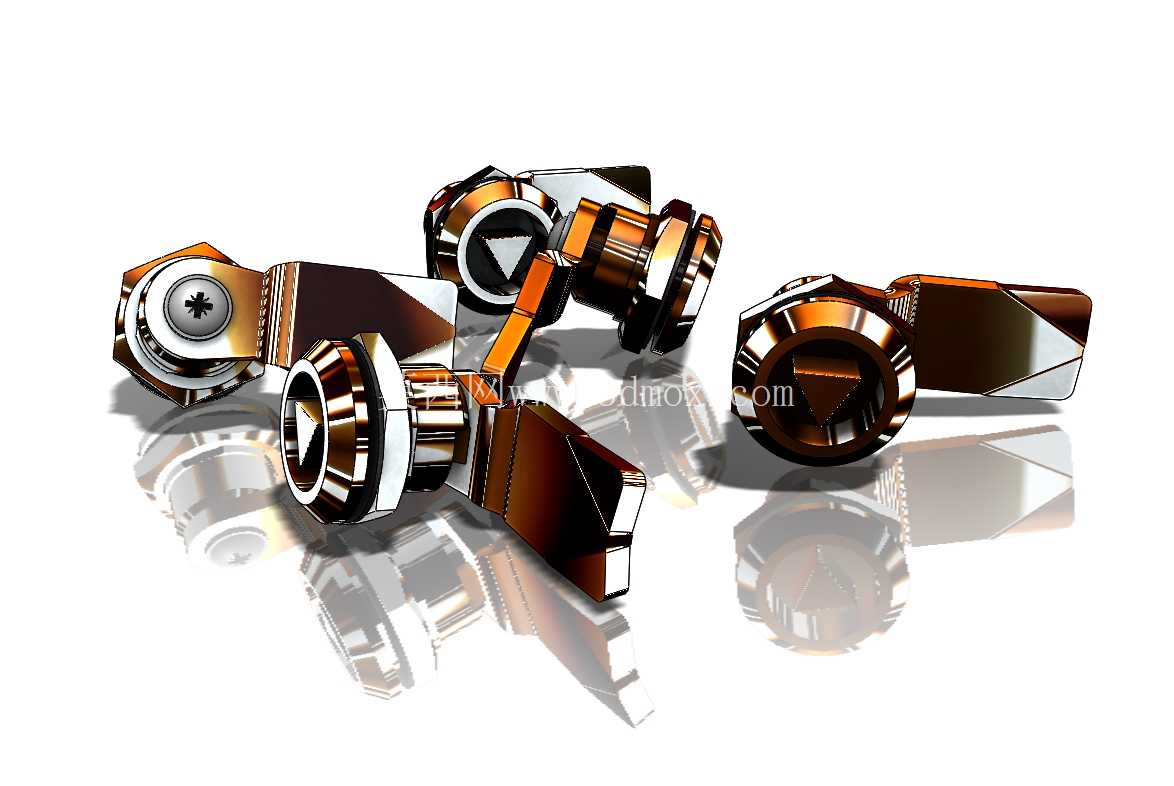

在功能特性上，这款锁具做了多构型的适配设计，不同构型的锁头适配不同的操作场景：带三角标识的锁头适配需要通用工具操作的公共设备舱门，避免非授权人员随意开启；带一字槽的锁头可以用普通螺丝刀操作，适配常规工业设备的检修门；带滚花旋钮的构型不需要额外工具，徒手即可完成操作，适合需要频繁开启的设备防护门、工具柜面板。锁体的金属接触面做了倒角过渡处理，在锁紧行程的末端会形成轴向的压紧力，保证安装后面板与锁体之间没有旷量，在设备运行产生振动的工况下，也不会出现松脱、异响的问题，锁紧后的密封面可以适配加装橡胶密封圈，满足户外设备、有防尘防水要求的柜体安装需求。

从设计思路层面，这类快锁结构在建模时需要重点关注几个核心尺寸的配合：首先是锁芯的转动行程限位，必须保证转动角度严格控制在90度，避免转动过度导致卡爪脱离卡槽，限位结构做在锁体内部的阶梯槽内，不需要额外的外部限位零件，减少装配零件数量；其次是卡爪的偏心量设计，偏心量过大会导致锁紧力过大，操作费力甚至出现锁死无法解锁的问题，偏心量过小则会导致锁紧力不足，面板压不紧出现缝隙，这款结构的偏心量经过匹配计算，在保证足够压紧力的同时，操作扭矩控制在合理范围内，徒手操作也不会出现费力的情况；另外是锁体的外露面做了圆弧过渡处理，没有尖锐的棱角，安装在设备外表面时不会刮伤操作人员，外露的金属表面做了镀覆处理，在常规工业环境下具备基础的防锈能力，适配大多数室内工业设备的使用场景，如果是户外高腐蚀场景，也可以更换为不锈钢材质的构型。

在实际选型应用中，需要注意安装边界的尺寸匹配：锁体的安装孔直径为60系列对应的标准开孔尺寸，安装时需要保证开孔的同轴度，避免锁体安装后出现倾斜，导致锁芯转动卡滞；锁体背部的突出长度需要匹配安装面板的厚度，预留足够的螺母锁紧空间，同时要保证卡爪在解锁状态下，突出背部的尺寸不会与柜体内部的线缆、结构件产生干涉，避免解锁转动时刮碰内部零件。不同构型的锁头可以在同一款锁体上互换，不需要重新开孔安装，只需要更换前端的锁芯组件即可适配不同的操作权限需求，比如同一台设备的外部维护门用带专用锁头的构型，防止无关人员开启，内部的面板则用徒手操作的旋钮构型，方便运维人员快速操作。这类锁紧结构相比传统的螺丝、搭扣锁，零件数量更少，装配工序更简单，在批量设备生产时能有效降低装配工时，同时因为没有外露的小零件，在设备长期使用过程中也不会出现零件脱落、丢失的问题，维护成本更低。
