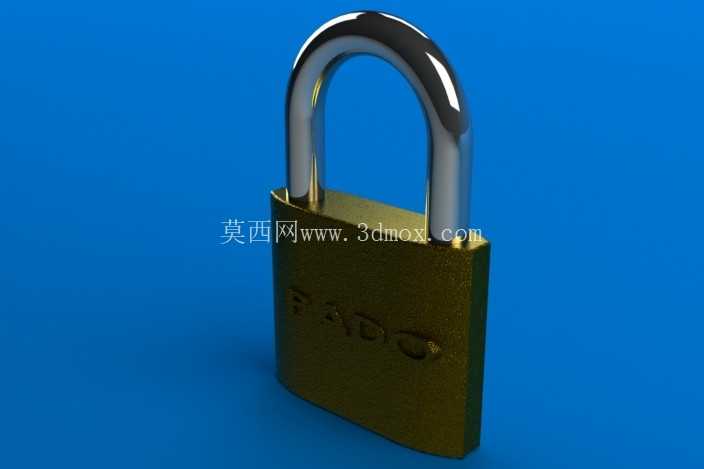

PADO品牌E-50型黄铜挂锁结构设计

　　日常仓储、户外设备防护、工业柜体闭锁场景中，挂锁始终是应用频次极高的机械闭锁构件，这款E-50规格的铜质挂锁，针对户外高湿、多粉尘的使用环境做了针对性的结构优化，区别于普通薄铁皮冲压锁体的产品，其锁身采用一体铸造成型的黄铜基体，锁梁采用淬硬合金钢材质，能够抵御常规的剪切、撬扭外力破坏。从结构设计逻辑来看，这款挂锁的锁芯采用经典弹子闭锁结构，锁梁与锁体的配合间隙控制在0.1mm以内，既保证锁梁转动解锁的顺畅度，也避免间隙过大给撬拨工具留下操作空间；锁梁的U型弯折处做了圆弧过渡处理，消除了应力集中点，在承受侧向拉力时不会在弯折位置发生脆性断裂。

　　锁体表面做了哑光拉丝处理，没有多余的装饰性结构，锁身正面的品牌标识采用压铸一体成型工艺，不会因为长期摩擦出现标识脱落的问题，同时黄铜材质本身的耐锈蚀特性，让这款锁在露天堆场、沿海厂区等高腐蚀环境下，也不会出现锁体锈死、锁梁无法转动的故障。从安装适配边界来看，这款锁的锁梁净空高度适配厚度在25mm以内的锁鼻、柜门搭扣，不需要额外对配套的闭锁构件做改造，就能直接替换同规格的老旧挂锁；锁体的整体轮廓没有突出的尖锐棱角，在人员频繁通行的通道门、工具箱上使用时，不会剐蹭过往人员的衣物或皮肤。

　　在内部结构设计上，锁芯的弹子孔与锁梁的锁止槽位置做了错位排布，避免外力通过锁芯孔直接触达锁止机构，锁梁的锁止端做了环形卡槽设计，闭锁状态下锁体内的两个锁舌会同时卡入锁梁的两个卡槽内，即便使用工具撬动锁梁单侧，另一侧的锁舌依然会保持锁止状态，大幅提升防撬性能。锁芯的钥匙插拔通道做了防尘倒角设计，配套的钥匙插入时可以自动刮除通道内积存的粉尘碎屑，避免长期使用后粉尘卡滞弹子导致钥匙无法转动；锁体底部的锁芯固定结构采用过盈配合加防退销设计，不会因为长期震动出现锁芯松脱脱出的问题。针对户外使用的防水需求，锁梁与锁体的配合位置加装了隐形橡胶密封圈，雨水不会顺着锁梁的配合间隙流入锁体内部，避免冬季低温环境下锁体内积水结冰导致锁梁无法弹起的故障。

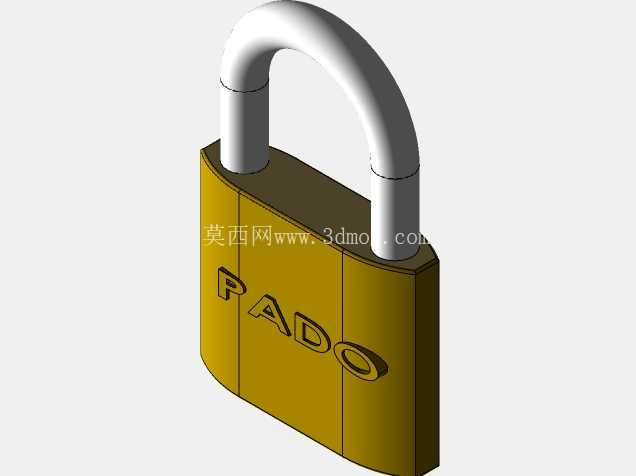

　　在实际选型适配过程中，这款挂锁可以覆盖厂区工具箱闭锁、户外配电箱门锁、仓储笼封签、货运车厢搭扣锁止等多个场景，其50mm规格的锁体尺寸兼顾了便携性与防盗强度，既不会因为锁体过大增加携带负担，也不会因为锁体过小导致防盗等级不足。建模过程中对锁体的铸造拔模角度做了精准还原，锁身所有的竖直面都做了1.5度的拔模斜度，完全适配砂型铸造的生产工艺要求，不需要后续额外的机加工修整就能满足装配精度；锁梁的表面镀铬层厚度在建模时也做了分层表达，能够直观展示镀层与基体的结合边界，方便后续做表面处理工艺的仿真验证。锁舌的复位弹簧采用标准圆柱螺旋压缩弹簧，弹簧的预紧力经过参数匹配，解锁时钥匙转动到位后锁梁会在弹簧力作用下自动弹起3mm的高度，方便使用者直接提拉锁梁完成解锁操作，不需要额外用手抠动锁梁。
