台式手动小型压力机结构设计

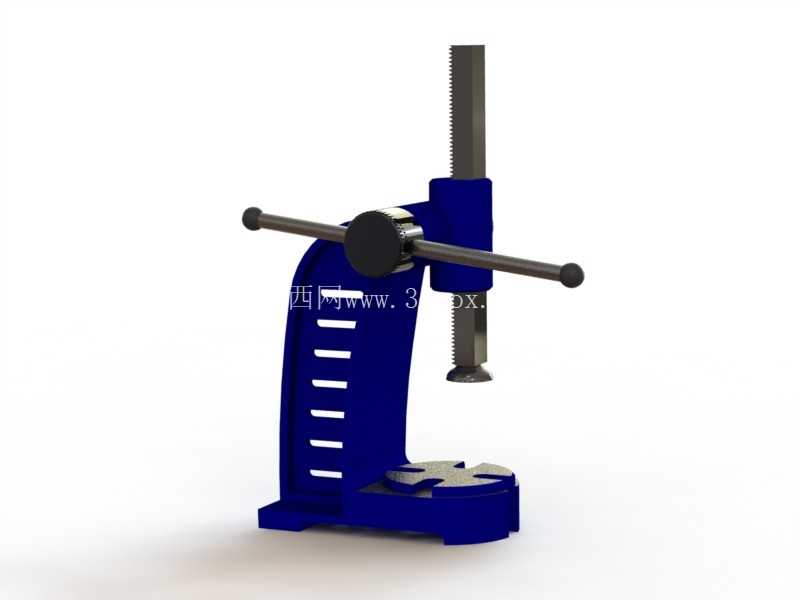

这款手动压力机的结构设计完全围绕小载荷压装作业的实际需求展开，整体采用立式悬臂布局，核心受力部件为一体式铸造的C型床身，床身背部开设等距排布的减重槽，在保证立柱抗弯刚度的前提下尽可能降低整机自重，适合放置在工作台面作为工位级辅助工装使用。从实际应用场景来看，这类小型手动压机广泛覆盖五金维修、小批量零件加工、电子组件装配、试样制备等场景，可完成轴承内圈压装、销钉铆入、薄板材冲裁、小零件校直、塑胶件压合等多种作业，不需要外接气源或电源，完全依靠人力驱动，在无动力供应的维修工位、教学实训场景、小批量试制车间都能适配。

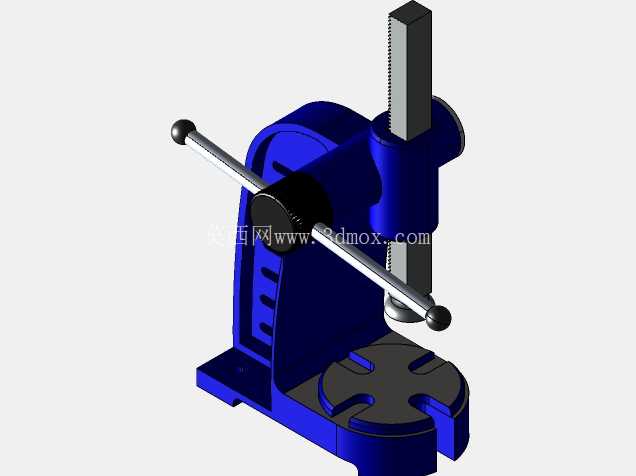

设备的核心传动采用丝杠副结构，垂直布置的传动丝杠与床身上部的导向套配合，通过T型转动手柄将人力的周向扭矩转化为压头的垂直直线运动，丝杠下端安装可更换的压头连接座，可根据作业需求更换平压头、V型压头、冲裁头等不同工作端头，适配不同形状工件的压装需求。床身底部的工作台面开设十字型T型槽，方便用户通过压板、螺栓快速装夹夹具或者待加工工件，工作台面与压头的同轴度通过床身的一体加工精度保证，压头下行过程中不会出现偏摆，避免压装过程中工件受力歪斜损伤配合面。

设计过程中重点考量了操作的人机工程性，T型手柄的转动半径经过反复校核，保证普通人单手施加的力即可通过丝杠的力放大作用获得足够的压装力，同时手柄的安装高度适配站立操作的舒适区间，操作人员不需要过度抬臂或者弯腰即可完成压合作业。床身的C型开口深度经过优化，既保证足够的工件放置空间，可容纳直径150mm以内的盘类零件，又尽可能缩短压头作用点到床身立柱的力臂距离，降低压装作业时床身的弯曲变形量，保证压装精度。丝杠的行程范围覆盖常规小零件压装的需求，最大开口高度可满足高度120mm以内的工件放置，不需要额外垫高即可完成多数常规小件的压装作业。

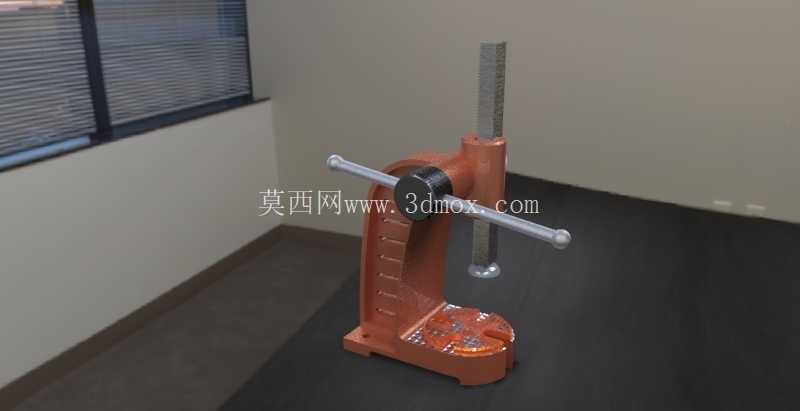

从安装边界来看，整机底部为平整的矩形安装面，可直接通过四个螺栓孔固定在木质或者钢制工作台面上，也可以直接放置在厚重的工作台表面依靠自重保持稳定，不需要额外做地基固定，设备整体占地尺寸不足0.1平方米，不会占用过多工位空间。导向套与丝杠的配合间隙经过合理设计，既保证丝杠转动顺畅无卡滞，又能控制压头的径向窜动量在0.1mm以内，满足精密小零件的压装精度要求。床身的铸造圆角、棱边都做了倒钝处理，避免操作过程中剐蹭操作人员，所有外露的金属部件都做了喷塑或者发黑防锈处理，可适应车间多油污、多粉尘的使用环境，日常维护只需要定期在丝杠表面涂抹润滑脂即可，不需要复杂的保养流程。

在实际结构建模过程中，所有配合面都预留了合理的公差带，丝杠与导向套的配合选用间隙配合，保证长期使用磨损后仍可通过更换导向套恢复精度，压头连接座与丝杠端部采用螺纹连接加防松销的结构，避免反复压装过程中压头松动脱落。工作台面的T型槽尺寸选用通用标准规格，可适配市面上多数通用的小型压机夹具，用户不需要自行改制即可直接使用现成的工装配件，降低了设备的使用成本。整体结构没有复杂的传动部件，所有零件都可通过常规的机加工工艺完成制作，加工门槛低，适合小批量生产或者实训教学中的加工实操练习。
