手动台式冲压手压机结构设计

这款手动压力机的结构设计完全围绕小型工位的压装、冲压作业需求展开，没有冗余的功能堆砌，所有结构件的受力路径都经过了简化梳理，适合小批量零件加工、维修工位压装、试样打样这类不需要大吨位压力的作业场景。从实际使用场景来看，这类手动压机常被布置在装配流水线的旁侧工位、五金维修车间的工作台面、小型五金加工坊的试样区，用来完成小尺寸零件的压装铆接、薄金属片的冲孔冲型、小过盈量配合件的压入作业，不需要外接气源或者电源，完全依靠杠杆力臂放大操作人员的手部施力，就能输出足够的作业压力，对于没有配套动力源的临时作业场景适配性很强。

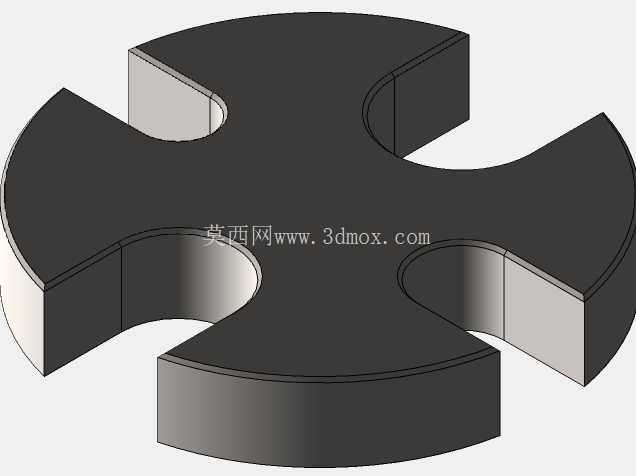

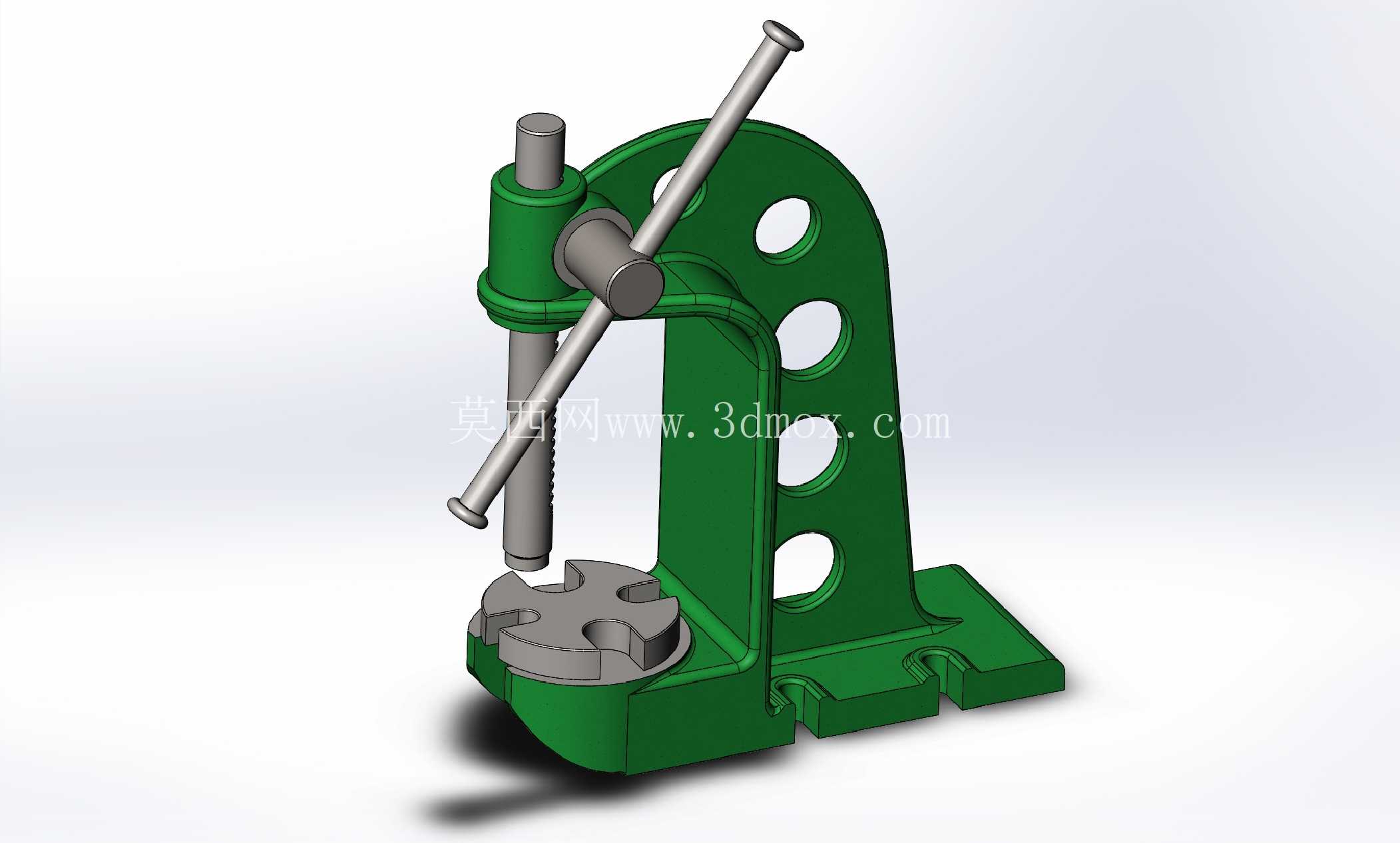

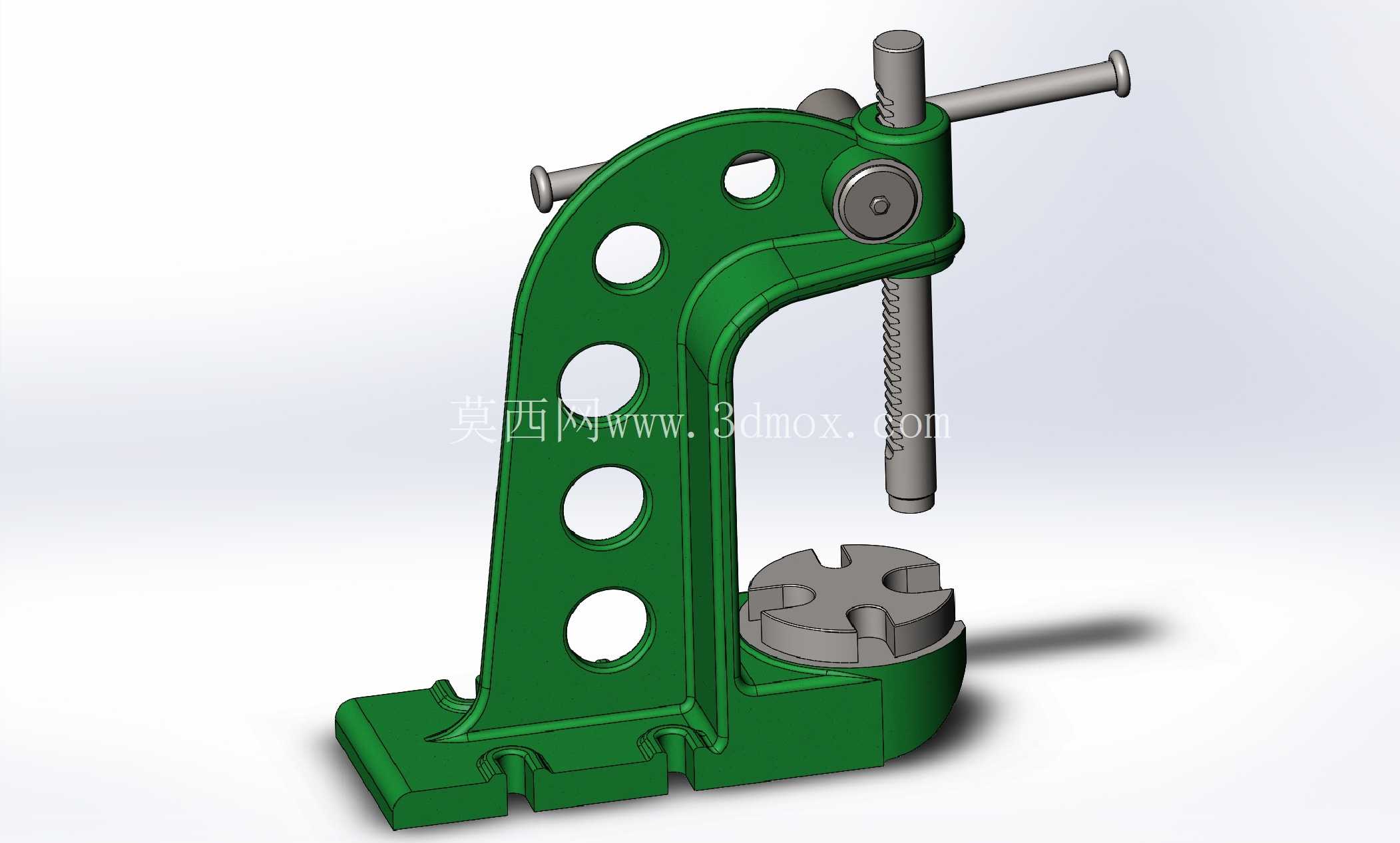

从功能特性来看，整机采用立式悬臂结构，底部的安装底座预留了两个通长的安装槽，可以直接通过T型螺栓固定在标准工作台面上，安装边界完全适配常规的车间钳工台尺寸，不需要额外定制安装基座，底座上方的工作台面做了定位槽设计，可以快速更换不同的工装下模，适配不同的压装作业需求，比如更换冲孔下模就能完成薄板材的冲孔作业，更换压装胎具就能完成轴承、销钉的压入作业。上部的施压部分采用光轴导柱结构，压头沿着导柱做垂直上下运动，没有侧向偏移的间隙，保证压装作业的同轴度，避免压装过程中出现零件偏载压歪的问题。操作杠杆的力臂长度经过匹配设计，操作人员只需要施加常规的手部推力，就能在压头端输出数百公斤的压装力，完全覆盖小型零件的压装作业受力需求，杠杆与压头的连接采用铰接销轴结构，传动过程中没有卡滞点，操作手感顺畅，长时间作业也不会出现过度的疲劳感。

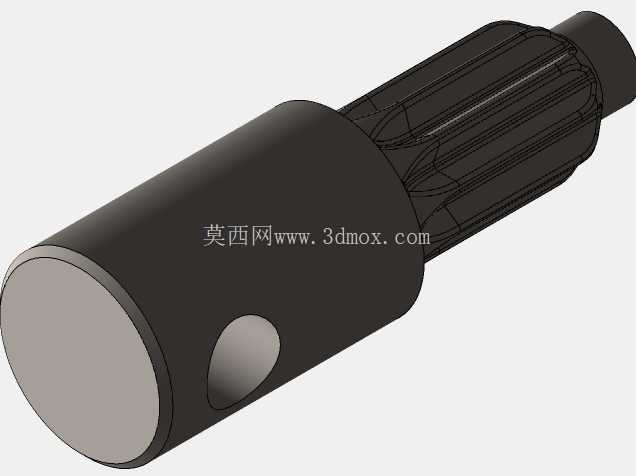

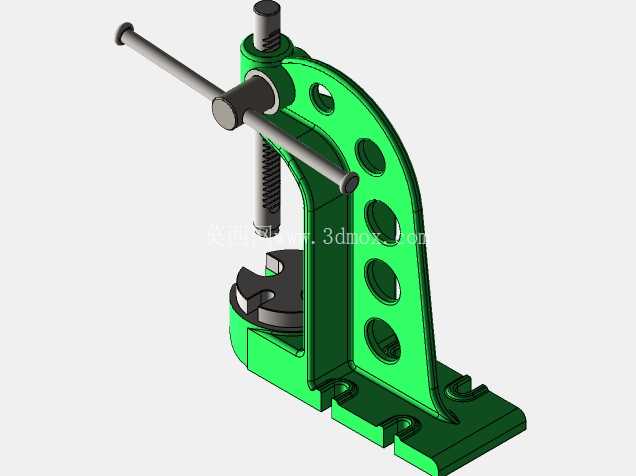

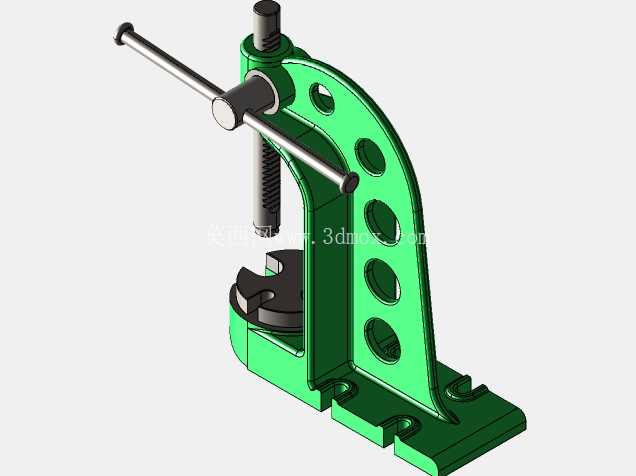

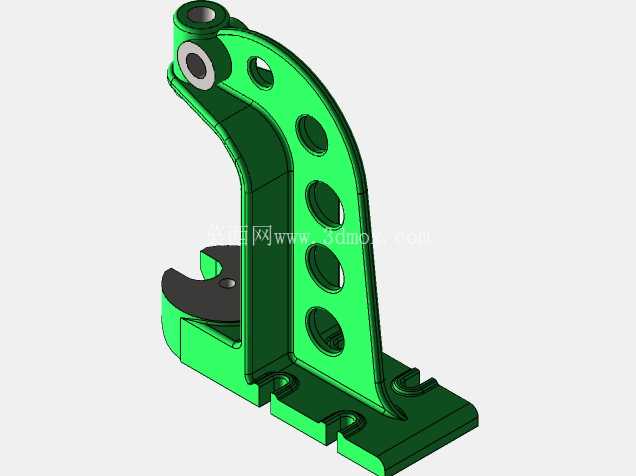

设计思路上完全遵循手动工装的实用性原则，机身的立式支架采用镂空减重设计，在支架的立板上开出多个圆形减重孔，在不降低机身结构强度、不影响受力刚性的前提下，尽可能降低整机的自重，方便设备的搬运和移位，同时镂空结构也能减少铸件的材料用量，降低加工制造成本。所有的铰接转动位置都设计了耐磨衬套的安装位，长期使用出现磨损后只需要更换衬套就能恢复设备的装配精度，不需要整体更换机身结构件，后期维护成本极低。压头的下端做了标准的安装孔位，可以根据作业需求更换不同形状的压头，比如平压头、尖头冲头、成型压头等，拓展设备的作业适用范围。导柱与机身的配合位置设计了润滑注油孔，定期加注润滑脂就能保证导柱上下运动的顺畅性，避免出现干摩擦卡滞的问题。

从尺寸边界来看，整机的高度控制在常规成人站立操作的舒适区间，操作杠杆的初始位置刚好在人体手部自然下垂的操作高度，不需要抬臂或者弯腰就能完成施压操作，底座的占地面积不足0.1平方米，哪怕是狭小的工作台面也能完成布置，不会占用过多的工位空间。压头的下行行程经过合理设计，既能够满足常规小零件的压装行程需求，又不会因为行程过长导致操作力臂的无效行程增加，每次施压作业的杠杆摆动角度控制在人手舒适的操作范围内，单次作业的动作幅度很小，适合重复性的压装作业。机身的所有棱角位置都做了倒圆角处理，避免操作过程中出现磕碰划伤的安全隐患，外露的铰接销轴端部都做了防脱设计，长期使用不会出现销轴脱落的问题，操作安全性有足够的保障。

这类手动压机的结构没有复杂的传动部件，不需要复杂的维护保养，对于作业环境的适应性很强，哪怕是潮湿或者多粉尘的车间环境，也能稳定工作，不会像气动或者电动压力设备那样出现密封件损坏、电路故障之类的问题，作为工位级的辅助压装设备，实用性远高于同吨位的动力类压力设备，尤其适合小批量、多品种的柔性加工作业场景，不需要复杂的调试，更换工装就能快速切换作业内容，是小型加工场景里非常实用的通用压装设备。
