带调节螺杆的大力钳夹持工具结构设计

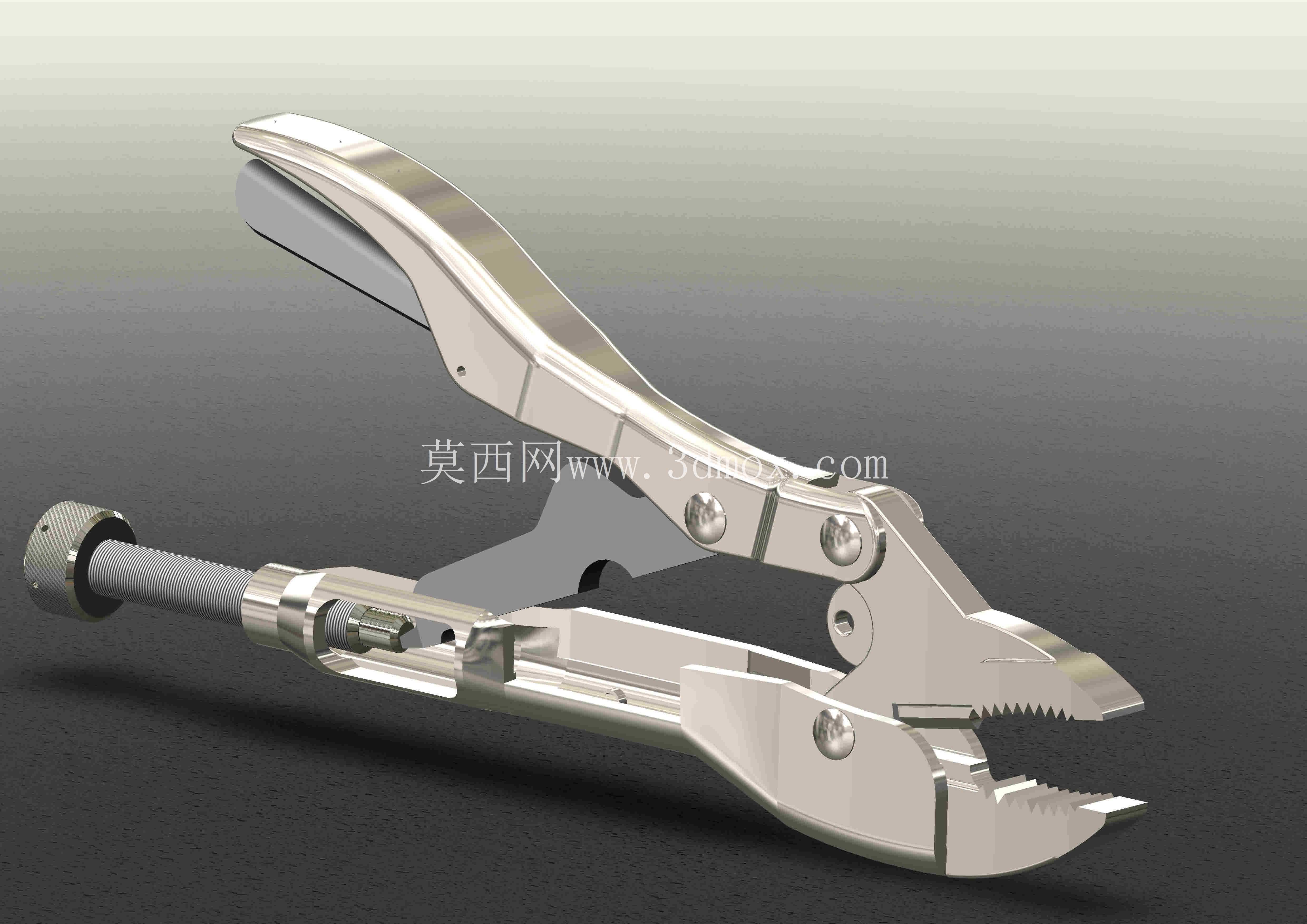

　　这款大力钳的结构设计，核心围绕手动夹持作业的实际工况展开，在机械加工、设备维修、钣金装配、工件定位等场景中，这类工具承担着临时固定工件、辅助夹持焊接、拆装锈蚀紧固件、夹持异形件加工的作用，相比普通平口钳，它可以通过尾部的调节螺杆适配不同厚度的被夹持物，同时依靠杠杆增力结构实现单手操作下的大夹持力，不需要持续施加握力就能保持锁紧状态，能大幅降低长时间夹持作业的手部疲劳。从结构组成来看，整个钳体分为钳头咬合区、中部铰接锁紧机构、尾部握把与调节螺杆四个部分，钳头的咬合面做了齿形结构设计，前端尖嘴区域适合夹持小尺寸零件或者伸入狭窄空间作业，中部平齿区域可以夹持规则的方形、圆形工件，齿形的角度和深度经过匹配，既保证咬合时不会打滑，又不会在软质金属工件表面留下过深的压痕，针对需要保护表面的工件，还可以在钳口加装软质护套，适配不同的作业需求。

　　中部的铰接点采用多连杆杠杆结构，这是大力钳实现力放大的核心，当握把压合到锁紧位置时，连杆机构会越过死点，此时钳口的夹持力不会因为手部松开而消失，反而会随着被夹持物的反作用力保持锁紧状态，需要释放时只需要扳动握把内侧的解锁拨片，就能快速松开钳口，这个结构的铰接间隙控制是设计重点，间隙过大会导致夹持时晃动，锁紧可靠性下降，间隙过小则会导致铰接处转动卡滞，操作费力，建模时需要对每个铰接销轴的配合公差做合理预留，保证转动顺畅的同时控制旷量。尾部的调节螺杆采用细牙螺纹设计，转动螺杆端部的旋钮可以调整钳口的最大开合度，适配从薄板到厚件的不同夹持需求，螺杆的端部做了滚花处理，方便戴手套操作时转动调节，螺杆与握把的配合处设置了防脱结构，避免螺杆完全旋出丢失。握把部分采用符合人体工学的弧形轮廓，金属握把表面做了圆弧过渡处理，没有尖锐棱角，长时间握持不会硌手，部分版本可以在握把外侧包覆防滑橡胶套，提升油污环境下的操作摩擦力。

　　从安装和使用边界来看，这款大力钳属于手动工具，不需要额外的动力源或者安装固定，整体长度控制在250mm左右，钳口最大开合度可以达到50mm，适合单人手持操作，在狭窄的设备维修空间内也能灵活使用，夹持力可以通过调节螺杆的旋入深度调整，旋入越深，锁紧时的夹持力越大，针对薄壁管件、薄钣金件这类容易夹变形的工件，可以适当调小夹持力，避免工件变形。设计过程中，首先需要确定钳体的受力路径，当钳口咬合工件受力时，力会通过钳臂传递到中部铰接点，再通过连杆传递到握把的锁紧位置，因此每个铰接销轴的直径、钳臂的截面厚度都需要根据最大夹持力做强度校核，钳体材料一般选用高碳钢，经过淬火处理提升硬度和刚性，钳口齿形区域的硬度要高于被夹持工件，避免长期使用后齿形磨损打滑。建模时需要重点处理铰接处的运动干涉问题，模拟钳口从完全张开到完全锁紧的整个运动行程，检查每个零件在运动过程中是否存在碰撞，尤其是连杆和钳臂的避让槽设计，要保证在最大开合角度下，零件之间不会发生硬接触，同时还要考虑加工工艺性，钳体的外形尽量采用冲压成型的轮廓，减少不必要的复杂曲面，降低量产时的加工成本，调节螺杆的螺纹采用标准公制细牙螺纹，方便后续替换损坏的螺杆零件。

　　在实际维修场景中，这类大力钳还可以配合C型钳、台钳使用，作为临时的辅助夹持工具，比如焊接钣金件时，可以用多把大力钳在不同位置固定焊缝对齐的工件，不需要额外的工装夹具，灵活度很高，拆装锈蚀的螺栓螺母时，可以用大力钳钳口咬住螺母的侧面，配合加力杆转动，比普通活动扳手的夹持力更大，不容易打滑脱开。针对异形工件的夹持，比如不规则的铸件、冲压件，可以通过调整钳口的开合角度，利用齿形面的不同位置咬合工件，实现稳定夹持，这也是普通固定开口扳手或者台钳无法实现的优势。整个结构没有复杂的弹性零件，除了铰接处的销轴需要定期润滑外，几乎不需要额外维护，适合在车间、工地、维修现场等复杂环境下长期使用，建模时对每个零件的倒角、圆角都做了符合实际加工的处理，没有工艺无法实现的尖锐边角，所有配合面的公差都按照五金工具的行业标准设定，保证模型可以直接对接后续的加工生产流程。
