带框架防护结构的卧式混合搅拌设备

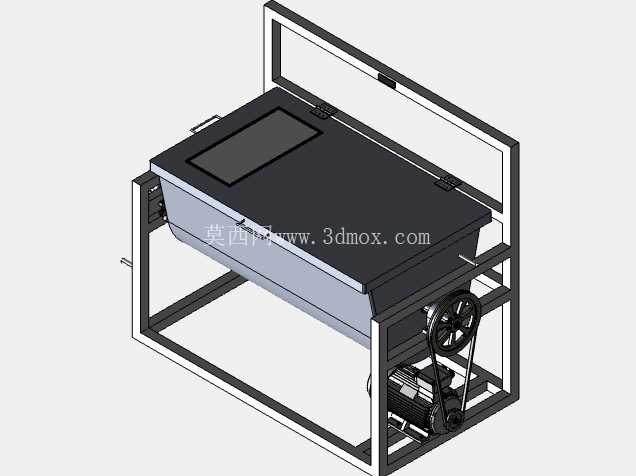

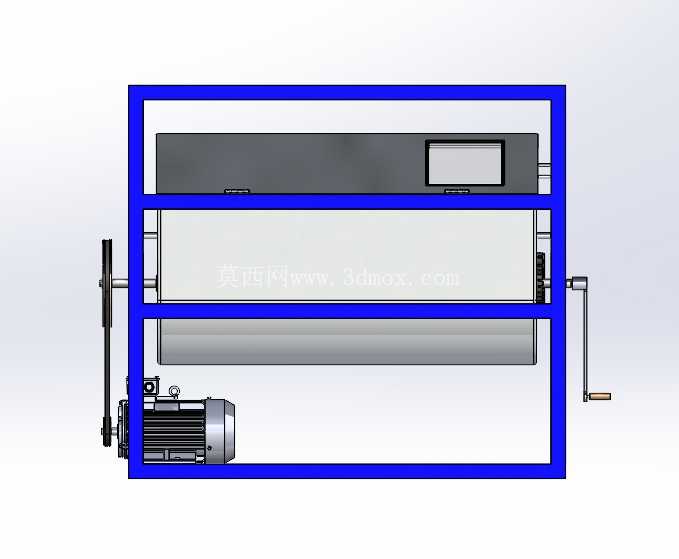

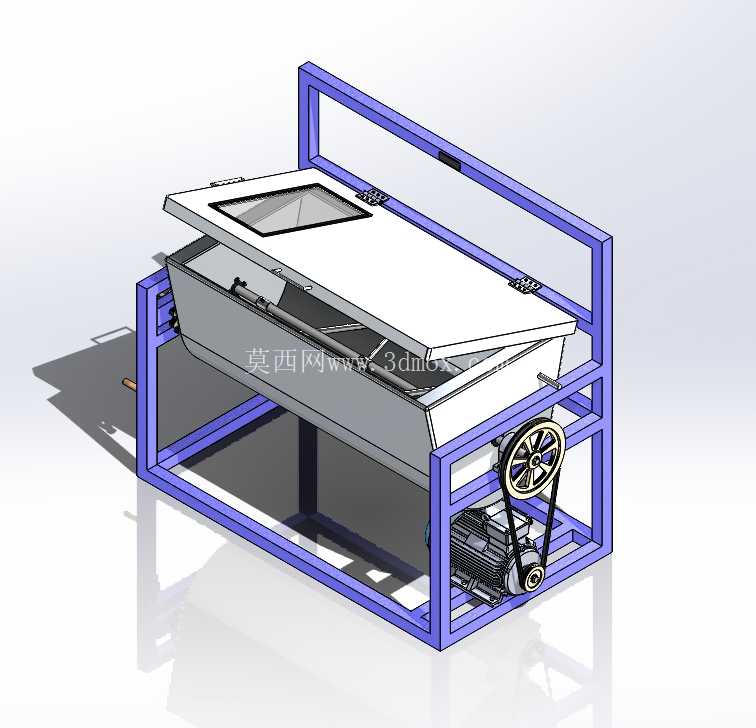

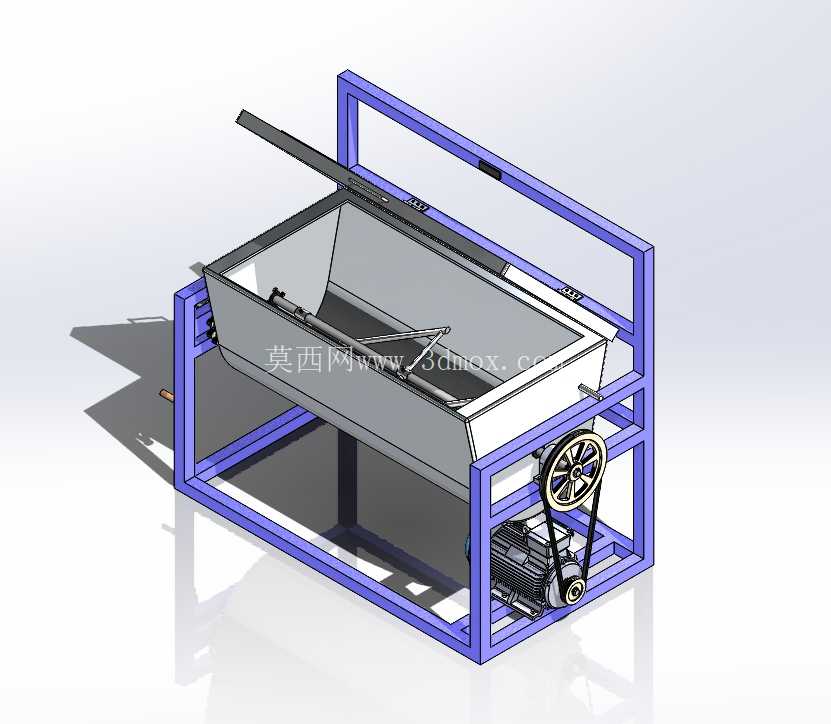

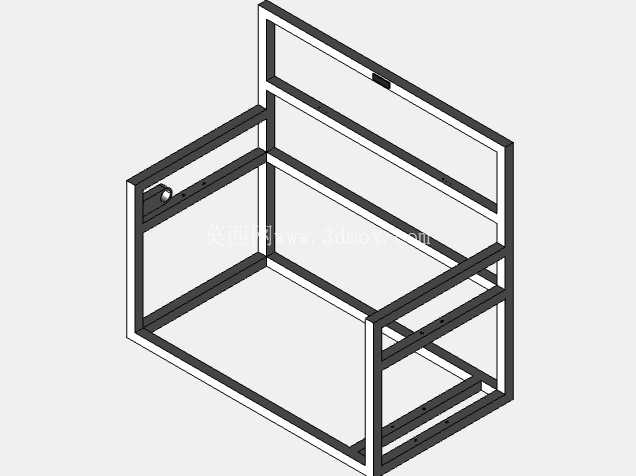

　　在食品原料预混、建材粉料匀化、饲料加工配料这类需要批量均匀混合散状物料的生产场景里，卧式结构的搅拌设备一直是车间里的核心作业单元，不同于立式搅拌设备易出现的物料上下层分层问题，水平布置的搅拌腔能让物料在腔体内完成径向抛洒、轴向推移的复合运动，混合均匀度的波动范围能控制在极小的区间内，适配从几十公斤到数百公斤单次批次的混合作业需求。这款设备的整体框架采用矩形管材拼接成型，所有受力节点都做了满焊处理，底部预留了与车间地面预埋螺栓对接的安装孔位，安装时不需要额外做复杂的混凝土基础，只要保证地面平整度误差在每米2毫米以内，就能避免设备运行时出现的共振偏移问题，框架的外围尺寸经过紧凑化设计，在保证内部搅拌腔有效容积的前提下，整体占地宽度控制在常规车间通道允许的通行范围内，设备侧边预留的检修空间刚好能容纳一名维修人员完成传动部件的日常维保，不需要额外拆除周边的管线或者相邻设备。

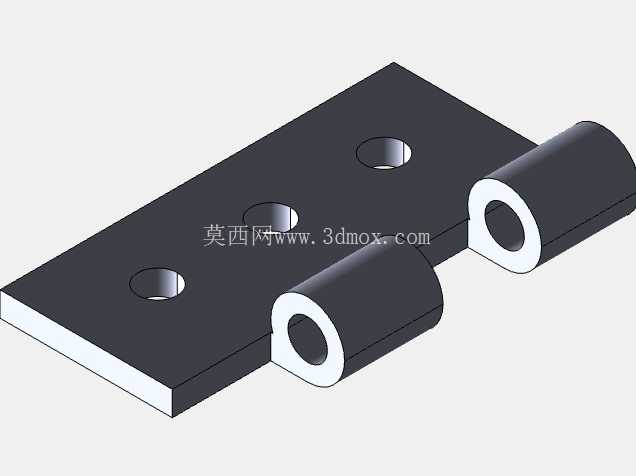

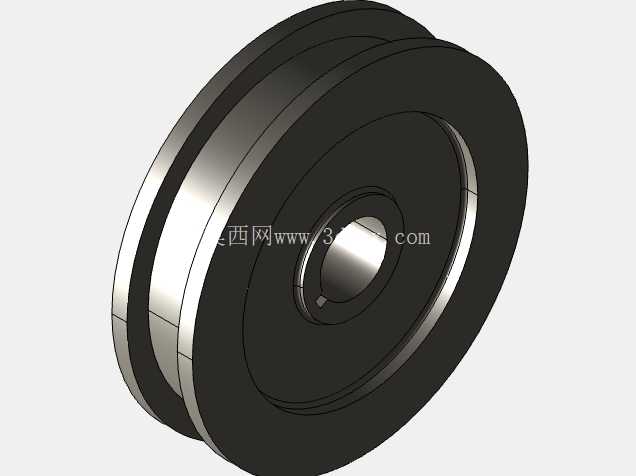

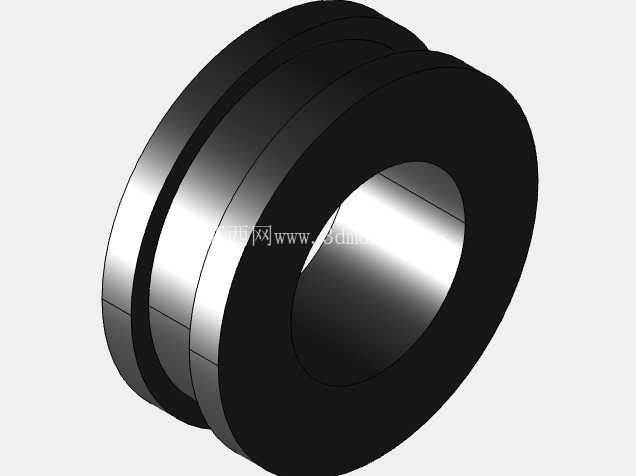

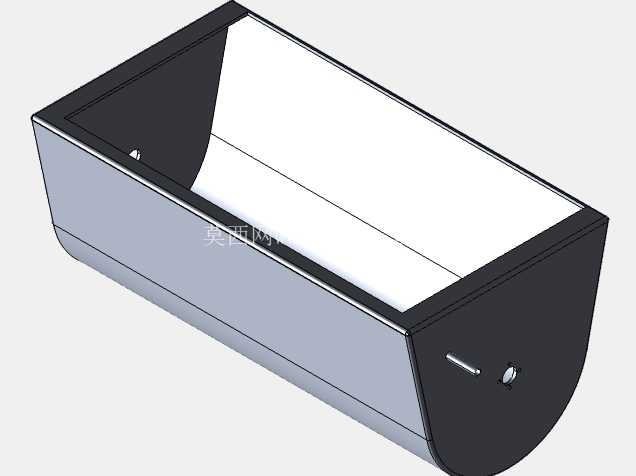

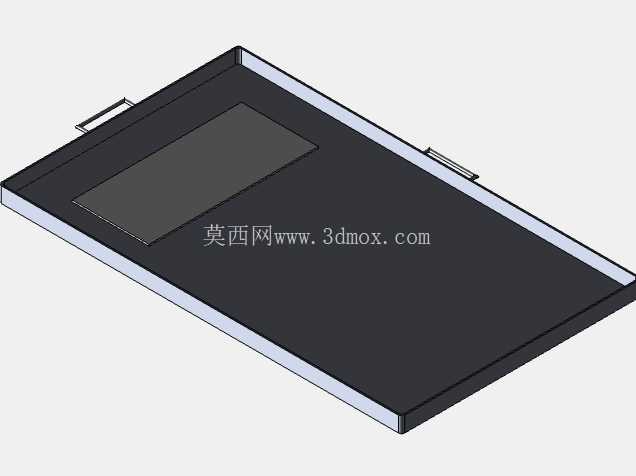

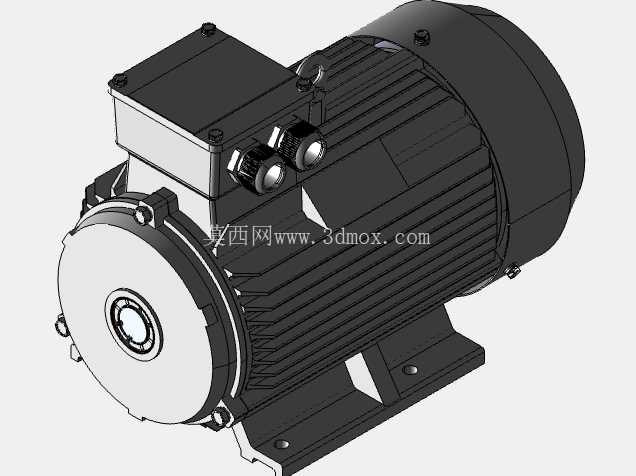

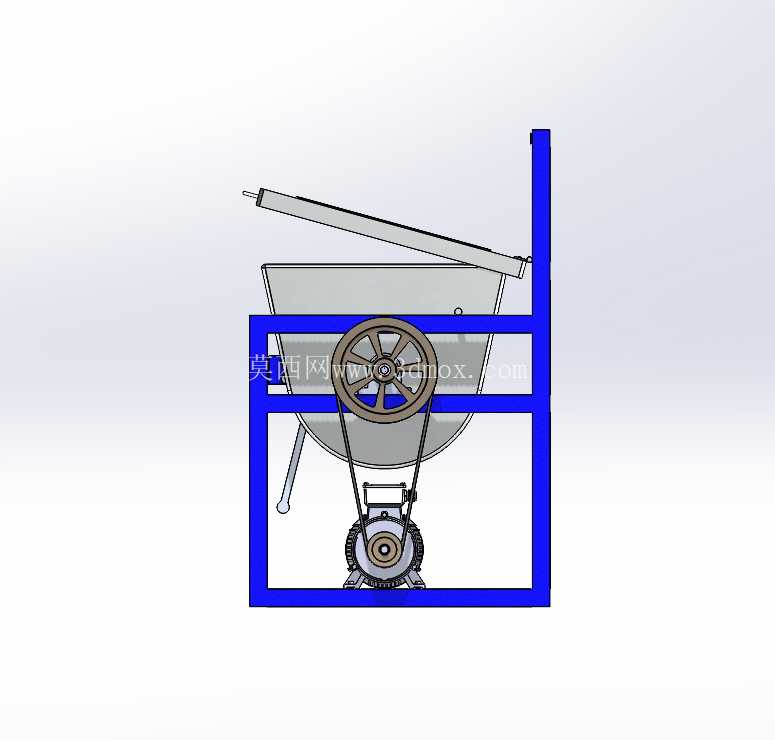

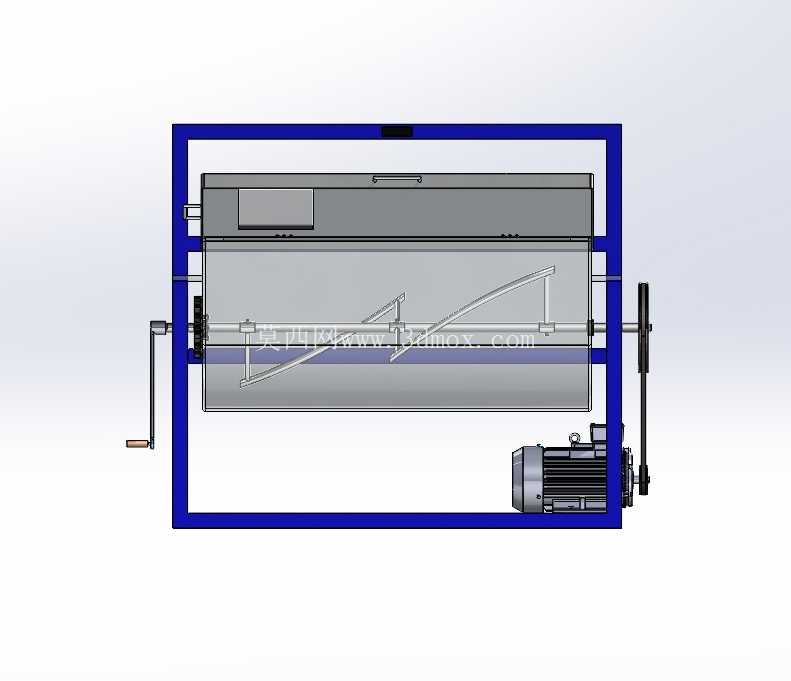

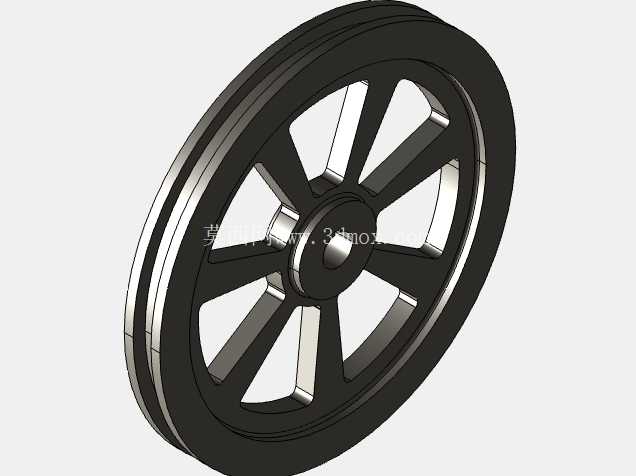

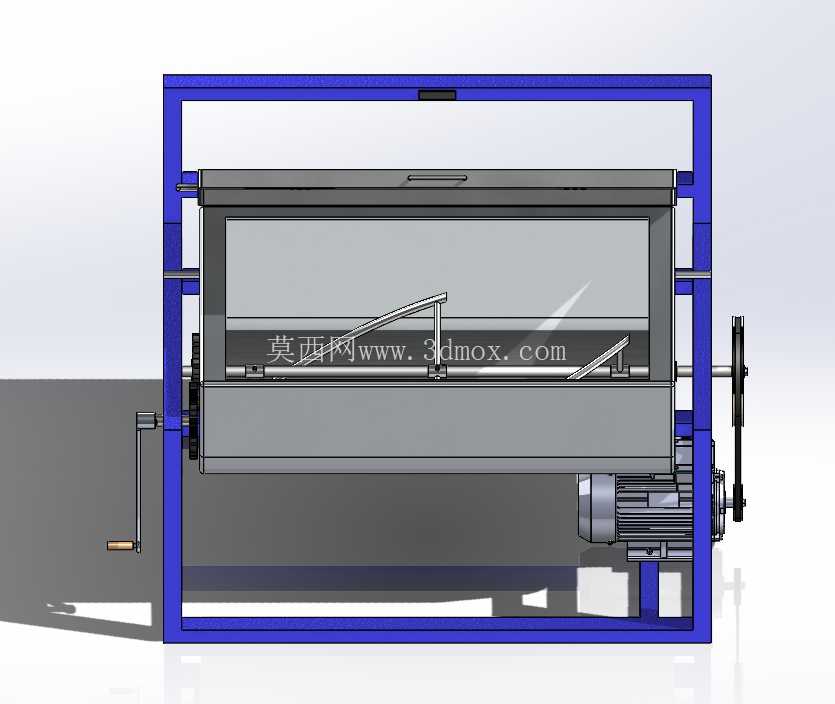

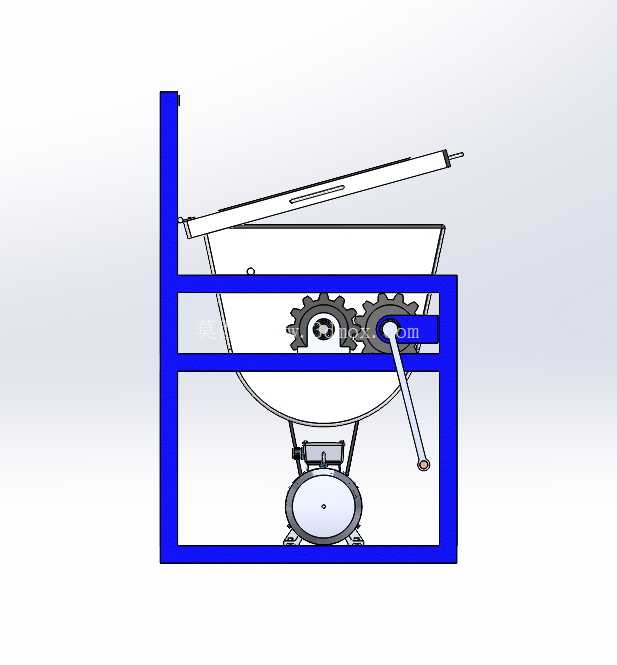

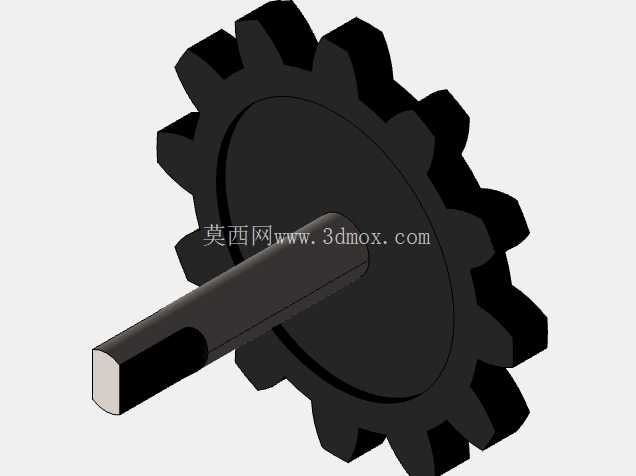

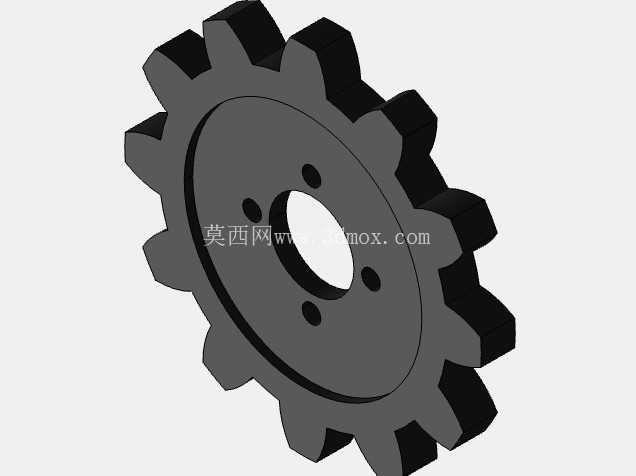

　　搅拌腔的上盖采用可翻转的铰接结构，上盖表面嵌入了透明观察窗，作业人员不需要开盖就能直接观察内部物料的混合状态，上盖与腔体的贴合面加装了密封胶条，能避免粉料搅拌过程中出现的粉尘外溢问题，减少车间内的扬尘污染，腔体的一端设置了出料口，配合搅拌轴的转动方向可以实现快速卸料，残留物料的清理难度远低于同规格的立式搅拌设备。传动部分布置在框架的侧下方，电机通过皮带轮组将动力传递到搅拌轴上，皮带传动的结构能在搅拌腔卡入硬质异物时起到过载缓冲的作用，避免电机堵转烧毁，传动轮外侧加装了全封闭的防护网罩，完全覆盖旋转部件的外露区域，符合车间设备的安全防护规范，不会出现衣物或者工具卷入传动结构的安全隐患。

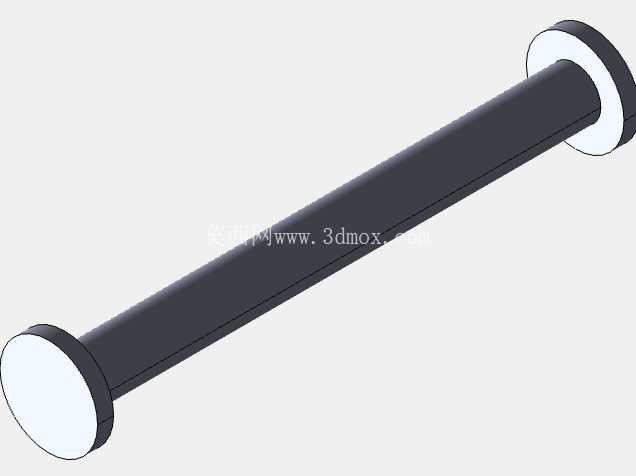

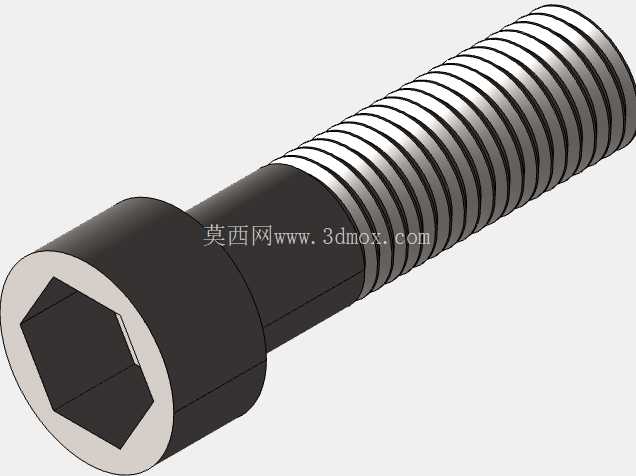

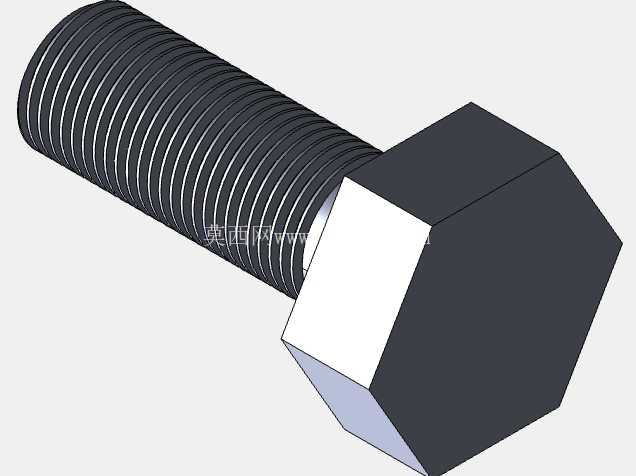

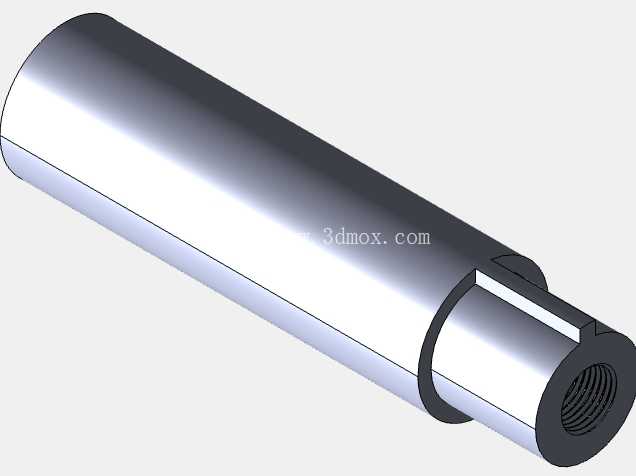

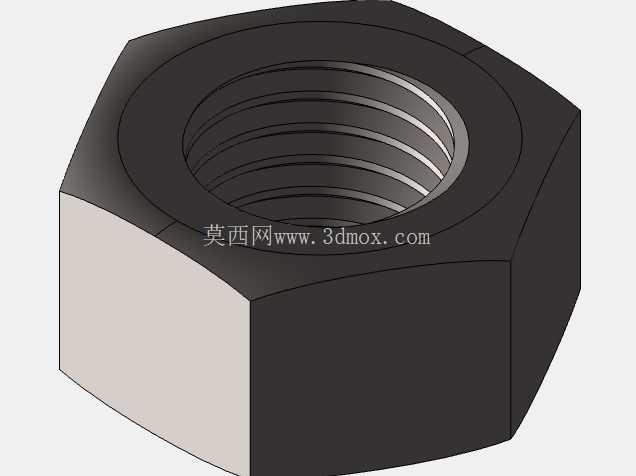

　　搅拌轴上的桨叶采用可拆卸的螺栓固定结构，针对不同性状的物料，可以更换不同角度、不同形状的桨叶，比如混合流动性较好的颗粒物料时用平桨，混合粘性较高的膏状物料时换用螺带式桨叶，不需要整体更换搅拌轴就能适配不同的生产工艺，桨叶与腔体内壁的间隙控制在5到8毫米之间，既不会因为间隙过小刮蹭腔体内壁，也不会因为间隙过大导致腔壁附近的物料无法参与循环，出现混合死角。设备的整体重心经过布局优化，电机等较重的部件全部布置在框架底部的低位区域，整机运行时的稳定性更好，即使是满载物料启动的工况下，设备的晃动量也能控制在允许范围内，不需要额外加装配重块。

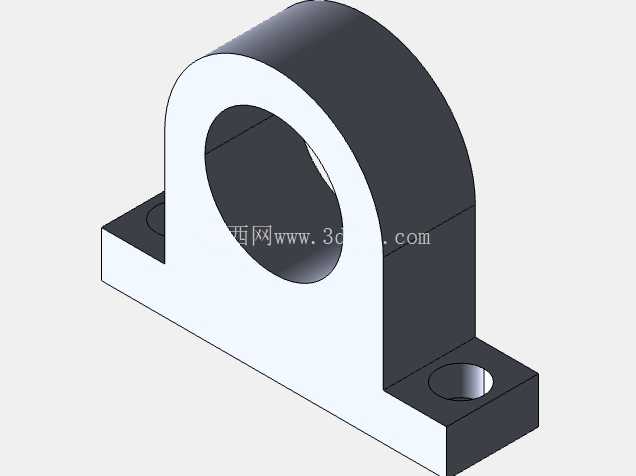

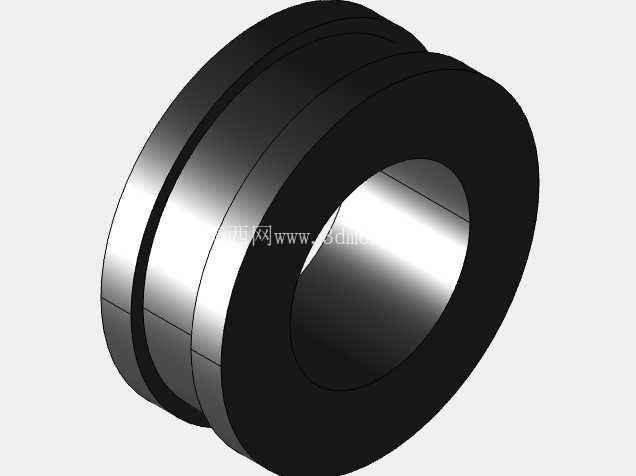

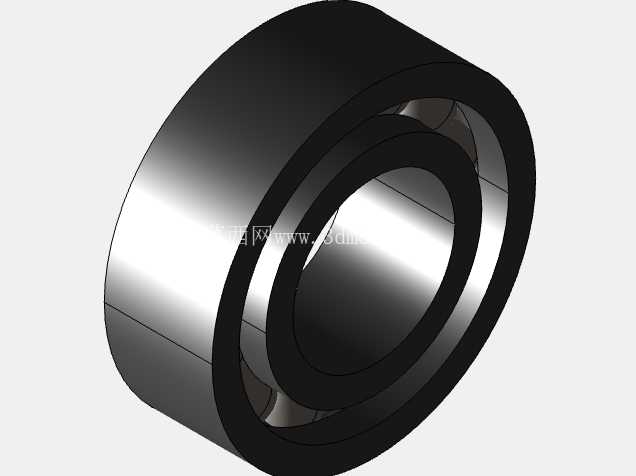

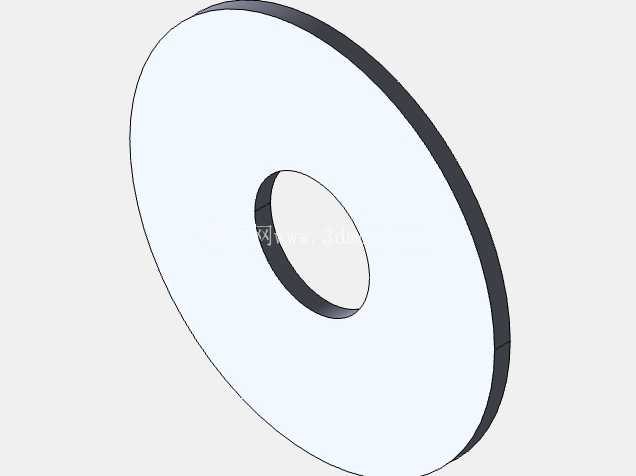

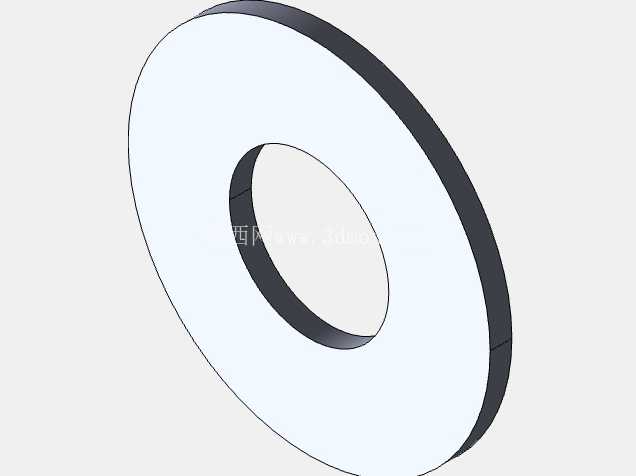

　　从三维建模的角度来看，这款模型的所有管架结构都做了焊缝细节的还原，传动部分的皮带轮、轴承座、电机安装位的配合尺寸都按照实际装配公差做了预留，搅拌腔的板材厚度、上盖的铰接结构、锁扣位置都完全参照实际加工工艺设计，不管是用来做设备方案的演示展示，还是做结构改进的参考校核，都能直接提取对应的零件尺寸做工程图转换，不需要再做大量的模型修整工作。在实际产线布局时，这款设备可以直接对接上方的原料投料仓，下方的出料口可以衔接输送设备直接将混合完成的物料送入下一道工序，不需要额外做高度适配的机架改造，框架的顶部预留了吊装孔位，设备进场安装时可以直接用叉车或者行车完成移位，不需要制作专用的吊具。针对不同的物料特性，搅拌轴的转速可以通过更换不同直径的皮带轮做调整，不需要改动电机的安装位置，调整过程只需要松开电机的固定螺栓，更换皮带后重新张紧即可，日常维护的操作门槛很低，车间的普通机修人员就能完成常规的保养和参数调整工作。
