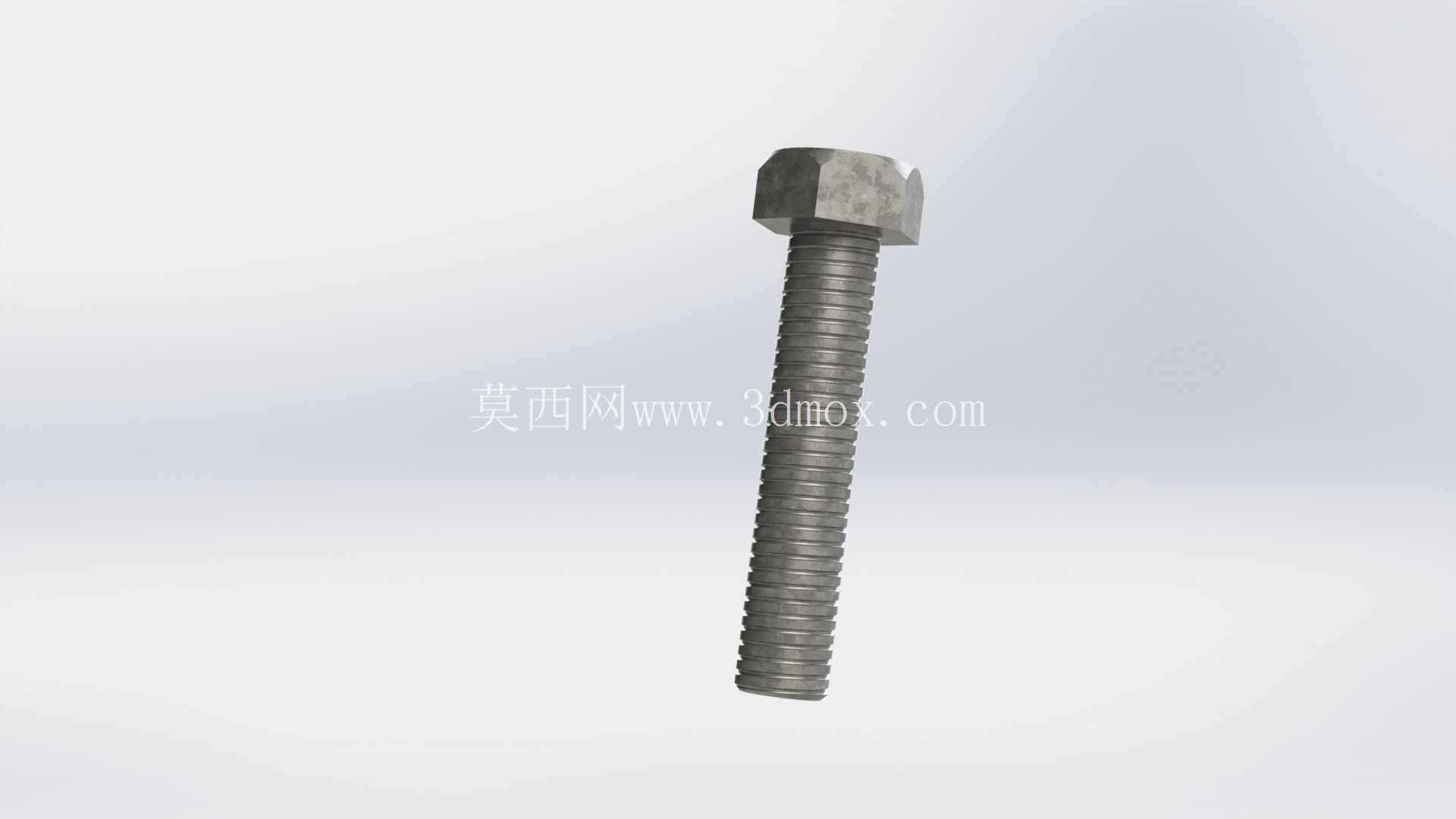

M8规格公称长度40mm外螺纹紧固件

在各类机械装配、工装夹具搭建、非标设备调试的现场，这类公称直径8mm、螺杆有效长度40mm的外螺纹紧固件，是出现频率极高的基础连接元件，小到桌面级小型试验台的面板固定，大到生产线旁轻型防护栏的型材拼接，都能见到它的应用身影。和更长规格的同直径螺栓相比，40mm的长度刚好适配总叠厚在25mm到32mm之间的连接件组合，不会因为螺杆过长导致螺纹末端伸出过多干涉周边运动部件，也不会因为啮合长度不足出现连接松脱的隐患，在薄板类零件叠装、铝合金型材角件连接、小型电机安装座固定这类场景里，这个长度的选型匹配度极高。

从功能特性来看，这个规格的螺栓采用普通粗牙螺纹设计，螺距1.25mm，这个螺距参数是M8螺纹的通用粗牙标准，相比同直径的细牙螺纹，粗牙的牙型截面更大，抗剪切能力更强，安装时不需要刻意控制拧入深度来保证牙型啮合率，普通装配工人用常规扳手就能完成锁紧，对现场安装的容错率更高，适合绝大多数没有频繁震动、不需要高精度微调定位的静态连接场景。螺栓的头部采用标准外六角结构，对边尺寸符合通用紧固件的国标要求，不管是用开口扳手、套筒扳手还是电动拧紧工具，都能找到匹配的工装，不需要定制特殊的拧紧头，日常维护拆装的便利性很强。

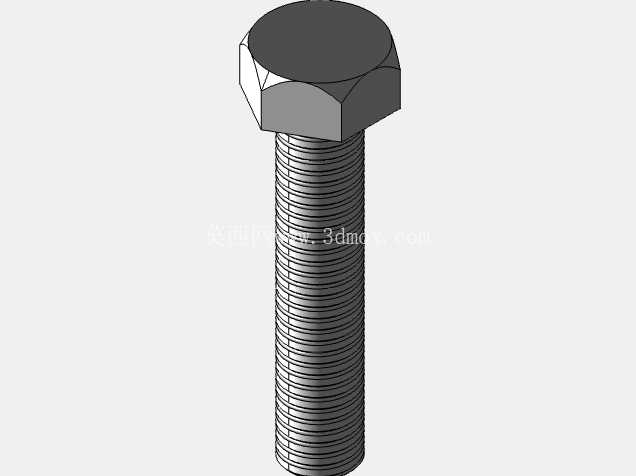

在做这个零件的三维建模时，首先要明确螺纹部分的建模逻辑，很多新手建模时会直接把螺纹牙型从头到尾扫略到螺杆根部，实际生产中螺栓的螺纹末端是有收尾退刀结构的，靠近六角头的位置还有一段无螺纹的光杆段，这段光杆的直径略小于螺纹大径，装配时可以穿过被连接件的光孔，起到定位导向的作用，避免螺纹牙型在穿入过程中刮伤光孔内壁，影响装配精度。建模时螺旋线的起始位置要和六角头的端面保持对应，扫略牙型的时候要注意牙型角的角度是60度，牙顶和牙底的圆弧过渡要符合标准螺纹的参数，不能做成尖锐的直角，否则后续做工程图导出或者有限元分析的时候，会在尖角位置出现应力集中的计算误差，和实际零件的受力情况不符。

从安装边界来看，这个螺栓在选型搭配时，配合的平垫外径一般在16mm左右，弹簧垫的厚度在2mm上下，计算总安装空间的时候，要在六角头的对边尺寸外侧预留至少3mm的扳手操作空间，也就是说如果是在沉孔里安装，沉孔的直径不能小于22mm，否则扳手无法伸进去完成拧紧动作。螺杆穿过的被连接件光孔直径推荐做8.5mm，间隙控制在0.5mm左右，既可以保证螺栓顺利穿入，又不会因为间隙过大导致连接后两个零件出现错位偏移。如果是用在有轻微震动的设备上，搭配螺母的时候要优先选带非金属嵌件的锁紧螺母，或者在螺栓螺纹段涂少量螺纹锁固胶，避免设备运行过程中螺纹自转发松，不需要额外增加止动垫片之类的冗余防松结构，就能满足常规工况的防松要求。

在实际的设备设计选型过程中，很多刚入行的工程师容易忽略螺栓长度的匹配计算，往往选的螺栓要么太长要么太短，这个40mm长度的M8螺栓，对应的拧入内螺纹深度如果是钢件材质，推荐控制在8mm到12mm之间，也就是1倍到1.5倍公称直径的啮合长度，就能满足足够的拉脱强度要求，如果是铝件、塑料件这类强度较低的基材，拧入深度要适当增加到12mm到16mm，避免螺纹牙型被拉坏。建模的时候把这些实际装配的工艺细节还原进去，后续出BOM表选型、指导现场装配的时候，就不会出现零件干涉、连接强度不足的问题，也能减少装配现场临时更换紧固件的麻烦，提升整个设备的装配效率。
