开口梅花两用复合扳手结构设计

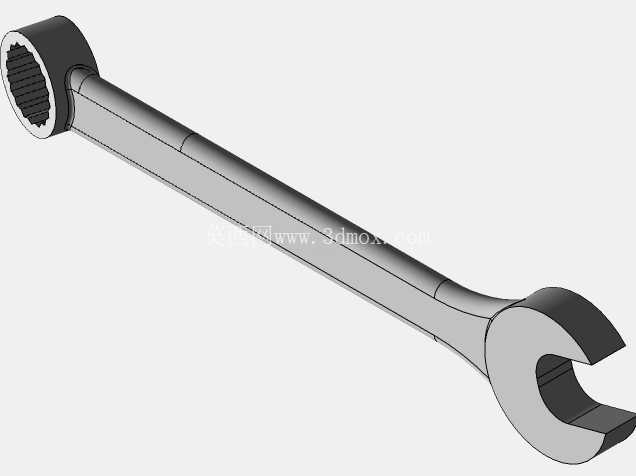

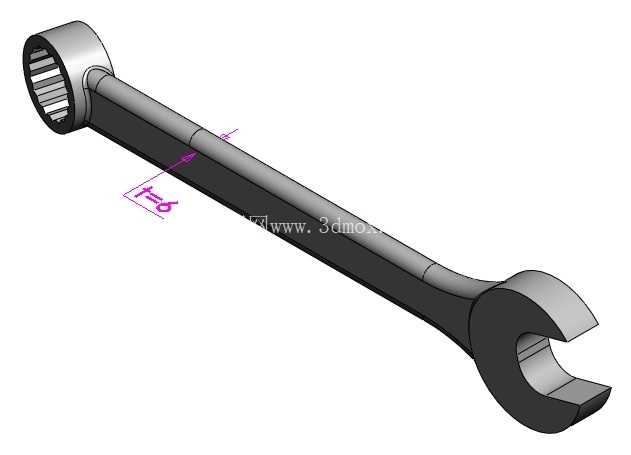

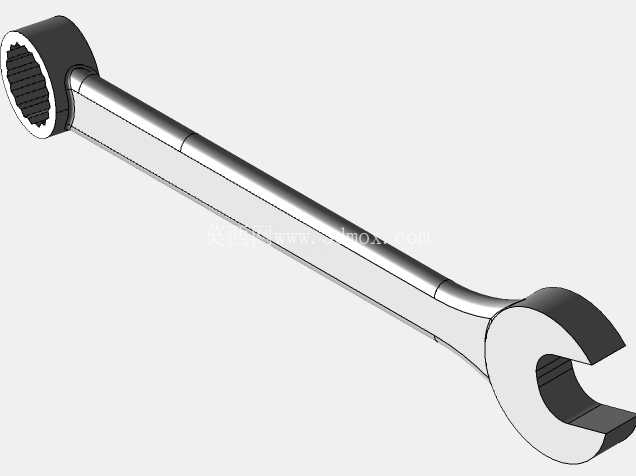

　　在设备运维、机械装配、产线调试、五金维修等各类涉及紧固件拆装的场景里，两用复合扳手是一线作业人员随身工具包中出场率极高的基础工装，它整合了开口扳手与梅花套筒扳手的核心功能，无需频繁更换工具就能适配不同工况下的螺栓螺母拆装需求，大幅减少作业过程中工具切换的无效时间。从结构设计逻辑来看，这款复合扳手采用一体化锻造的杆身结构，一端为标准开口扳头，另一端为带内花键齿的梅花套筒头，杆身做了等强度的变截面过渡处理，靠近扳头的位置截面尺寸更大，向杆身中部逐步收窄，既保证了扭矩传递过程中应力集中区域的结构强度，又尽可能控制了整体自重，降低长时间手持作业的疲劳感。开口端的开口尺寸做了精准的公差匹配，开口的两个夹持面做了微小的内倾角度处理，能够在卡入六角紧固件的时候形成稳定的面接触，避免长期使用后扳头开口外张导致的打滑、圆角问题，适合在紧固件上方有操作空间、需要快速卡入的作业场景，比如设备外部裸露的螺栓调整、机架组装时的初步预紧作业，都可以用开口端快速完成操作，不需要像梅花端那样从紧固件端部完全套入，适配更多操作空间受限的工况。

　　另一端的梅花套筒头内部做了12角的内齿结构，相比六角套筒能够以更小的转动角度完成棘轮式的换位卡合，在紧固件周边空间狭小、扳手无法完成大角度回转的场景下，只需要30度的转动空间就能完成一次扳动换位，非常适合设备内部、管路缝隙等操作空间局促位置的紧固件拆装，同时梅花结构是全周包裹紧固件的受力形式，受力点均匀分布在紧固件的六个棱角上，相比开口端的两点受力能够承受更大的扭矩输出，在最终紧固或者锈蚀紧固件拆卸的大扭矩工况下，优先使用梅花端能够有效减少紧固件棱角被拧圆的概率，也能降低扳手滑脱带来的作业安全风险。

　　杆身的长度设计经过扭矩匹配核算，既能够满足对应规格紧固件所需的拧紧力矩杠杆长度要求，又不会因为力臂过长导致拧紧时力矩过载损坏紧固件或者杆身变形，杆身表面做了发黑防锈处理，能够在车间多油污、多湿度的作业环境下长期使用不产生锈蚀，握持区域虽然没有额外包覆防滑材料，但杆身的截面做了圆弧过渡处理，握持时不会有尖锐的棱角硌手，大扭矩施力时手掌的受力分布更均匀。从安装边界与适配场景来看，这款扳手对应的紧固件规格为常规公制六角件，开口端与梅花端为统一规格，不需要在作业时反复核对两端的尺寸匹配性，杆身的厚度控制在合理范围内，能够伸入大部分标准设备的紧固件安装间隙，梅花端的外圆直径做了最小化设计，相比普通的套筒扳手更适合沉孔内的紧固件操作，不会因为套筒外圆过大卡在沉孔入口无法接触紧固件。

　　在实际的三维建模过程中，需要重点关注几个关键结构的参数校验：首先是两端扳头与杆身过渡位置的圆角处理，这个区域是扭矩传递时应力最集中的位置，如果圆角过小会产生明显的应力集中，在大扭矩使用时容易出现杆身断裂的问题，建模时需要做连续的曲率过渡，保证应力能够顺畅传递到整个杆身；其次是梅花端内齿的形位公差，内齿的同轴度、齿形角度直接决定了和紧固件的配合精度，如果齿形偏差过大，会出现卡滞、受力不均的问题，建模时需要严格参照手动扳手的相关国标要求做齿形轮廓；最后是开口端的开口尺寸公差，需要预留合理的作业间隙，既不能间隙过大导致打滑，也不能间隙过小导致无法卡入存在尺寸公差的标准紧固件。这类复合扳手相比单一功能的开口扳手或者梅花扳手，最大的优势在于一把工具就能覆盖常规拆装作业的两种核心需求，减少工具携带的数量，不管是日常的家用五金维修，还是工业场景下的设备装配、售后运维，都能稳定发挥作用，建模时还原的结构细节也能够为后续的工装受力仿真、定制化改型提供准确的数字模型基础，比如针对特殊工况加长杆身、调整扳头角度的改型设计，都可以在这个基础模型上快速调整参数完成迭代。
